- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 1463-2005 纤维增强塑料密度和相对密度试验方法

【国家标准(GB)】 纤维增强塑料密度和相对密度试验方法
本网站 发布时间:
2024-07-02 17:26:27
- GB/T1463-2005
- 现行
标准号:
GB/T 1463-2005
标准名称:
纤维增强塑料密度和相对密度试验方法
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2005-05-18 -
实施日期:
2005-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
359.07 KB
标准ICS号:
橡胶和塑料工业>>83.120增强塑料中标分类号:
建材>>建材产品>>Q23纤维增强复合材料
替代情况:
GB/T 1463-1988采标情况:
NEQ ASTM D 792:1998

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了采用浮力法及几何法测定纤维增强塑料密度及相对密度的设备、试样、试验步骤、计算、试验结果和试验报告。本标准适用于纤维增强塑料的板状、棒状、管状和模压试样的密度与相对密度的测定。它包括浮力法和几何法两种试验方法。浮力法适用于吸湿性弱的材料,几何法适用于吸湿性强的材料。可按材料特点及有关各方的协议选用。 GB/T 1463-2005 纤维增强塑料密度和相对密度试验方法 GB/T1463-2005

部分标准内容:
GB/T1463—2005

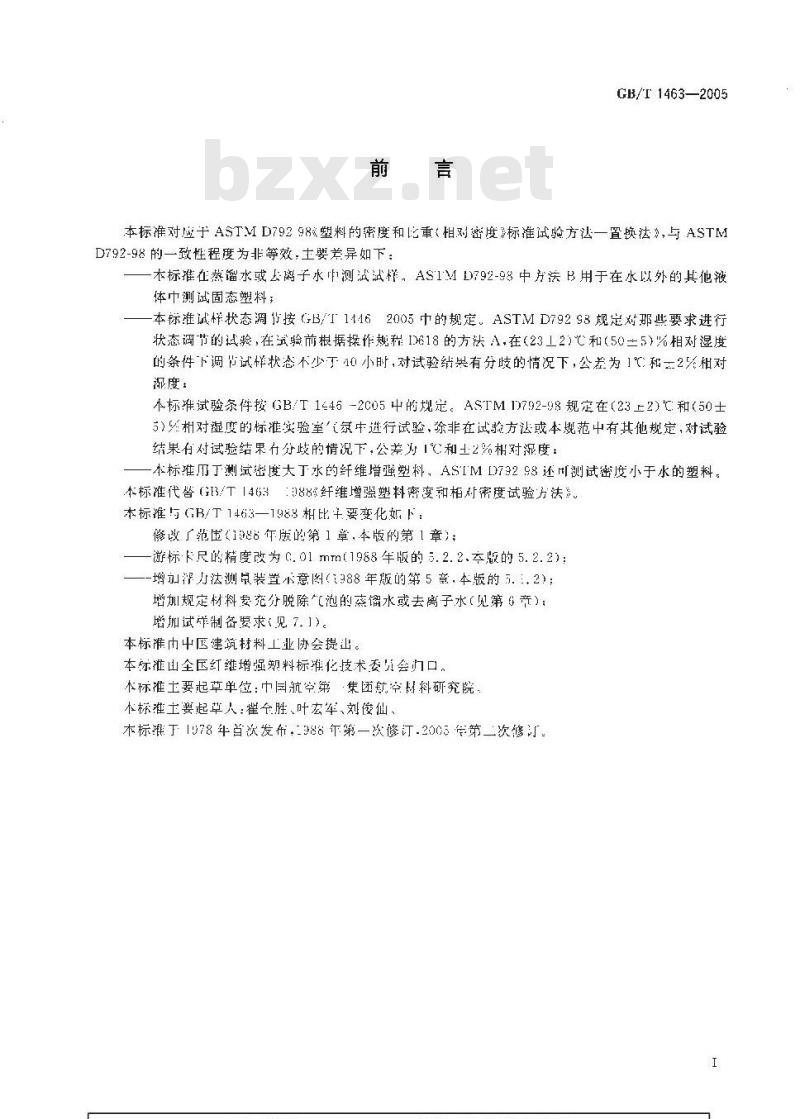

本标准对应于ASTMD79298塑料的密度和比重(相对密度》标准试验方法一置换法》,与ASTMD792-98的一致性程度为非等效,土要差异如下:一本标准在蒸馏水或去离子水r测试样,AS1ML792-98中方法B用于在水以外的其他液体中测试固态塑料;
本标准诚样状态调\按(GB/T11462005中的规定。ASTMD79298规定对那些要求进行状态调节的试验,在减验前根据操作规程1618的方法A,在(23工2)℃和(50±5)%相对湿度的条件下调节试样状态不少于小时,对试验结果有分歧的情况下,公差为1℃和一2相对度:
本标准试验条件按GB/T1245-2C05中的规定。ASTM1)792-98规定在(23上2)C和(50士5)乐相对湿度的标准实验室氛中进行试验,除非在试验方法或本规范中有其他规定,对试验结果有对试验结果勺分歧的情况下,公差为1和土2%相对混度:一本标雅于测试密度大丁水的纤维增强塑料,ASTM179298还叫测试密度小于水的塑料。本标准代替(GB/T146%088%纤维增强塑料密度和相对密度试验方法本标准与(B/T1463—1988相比+要变化如下:修改了范围(18年版的第1章,本版的第1章):一游标卡尺精度改为C.01mm(1988车版的5.2.2、本版的5.2.2):-增加泽力汰测早装置示意图(1988年版的第5意,本版的5..2);增加规定材料要充分脱除气泡的杰馏水或去离子水(见第6章):增加试举制备要求(见7.1)。
本标准巾中区建筑材料工业协会提出。本标准山全区红维增强朔料标准化技术委员会门口。本标准土要起草单位:中国航空第集团助空材料研究院木标准土要起草人:翟胜、叶宏军、刘俊仙,本标准于1978年首次发布-388年第一次修订.2005传第二次修订I

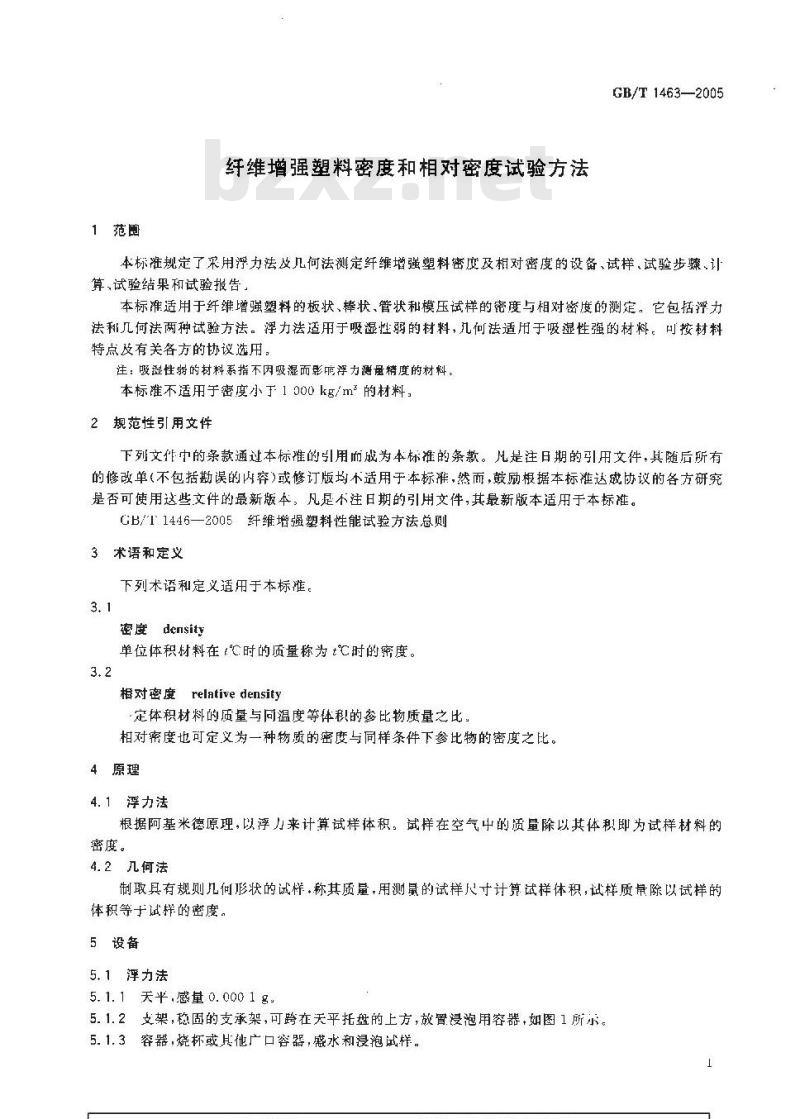

1范围
纤维增强塑料密度和相对密度试验方法GB/T1463—2005
本标准规定了采用浮力法及几何法测定纤维增强塑料密度及相对密度的设备、试样、试验步骤、计算,试验结果和试验报告,
本标准适用于纤维增强塑料的板状、棒状、管状和模压试样的密度与相对密度的测定。它包括浮力法和几何法两种试验方法。浮力法适用于吸湿性弱的材料,几何法适用于吸湿性强的材料。可按材料特点及有关各方的协议选用,
注:吸湿性弱的材料系指不因吸湿而影浮力量精度的材料:本标准不适用于密度小于1000 kg/m2的材料,2规范性引用文件
下列文作中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本,凡是不注日期的引用文件,其最新版本适用于本标准。GB/T1446—2005纤维增强塑料性能试验方法总则3术语和定义
下列术语和定义适用于本标准。3.1
密度density
单位体积材料在℃时的质量称为t℃时的密度。3.2
相对密度relativedensity
定体积材料的质量与同温度等体积的参比物质量之比。相对密度也可定义为一种物质的密度与同样条件下参比物的密度之比。4原理
4.1浮力法
根据阿基米德原理,以浮力来计算试样体积。试样在空气中的量除以其体积即为试样材料的密度。
4.2几何法
制取具有规则几何形状的试样。称其质量,用测鼠的试样尺寸计算试样体积,试样质量除以试样的体积等于试样的密度。
5设备
5.1浮力法
5.1.1天平.感量0.0001
5.1.2支架,稳固的支承架,可跨在天平托盘的上方,放置浸泡用容器,如图1所示。5.1.3容器,烧杯或其他广口容器,感水和浸泡试样。GB/T1463—2005
5.1.4金属丝,直径小于0.125mm,长度适当。5.2几何法
5.2.1天平,感量0.001g。
5.2.2游标卡尺,精度0.01mm。
天平挂钩
(架A称量托盘之上,不与托盘及其吊线接触);支承架
称量托
图1密度测量装置
6材料
蒸馏水或去离子水,通过靠沸和冷却,充分脱除气泡7试样
7.1试样制备
按GB/T1446—2003中的规定。
7.2试样数量
试样数量为5个。
7.3试样尺寸
7.3.1浮力法
试样可为尺寸适中和任何形状,体积不小于1cm,表面和边应光滑,通常试样质量为1g~5g:7.3.2几何法
试样应为规则的几何体,如长方体或圆柱体,其任一个特征方向的尺寸不得小于4mm,试样体积必须大于10cm2。

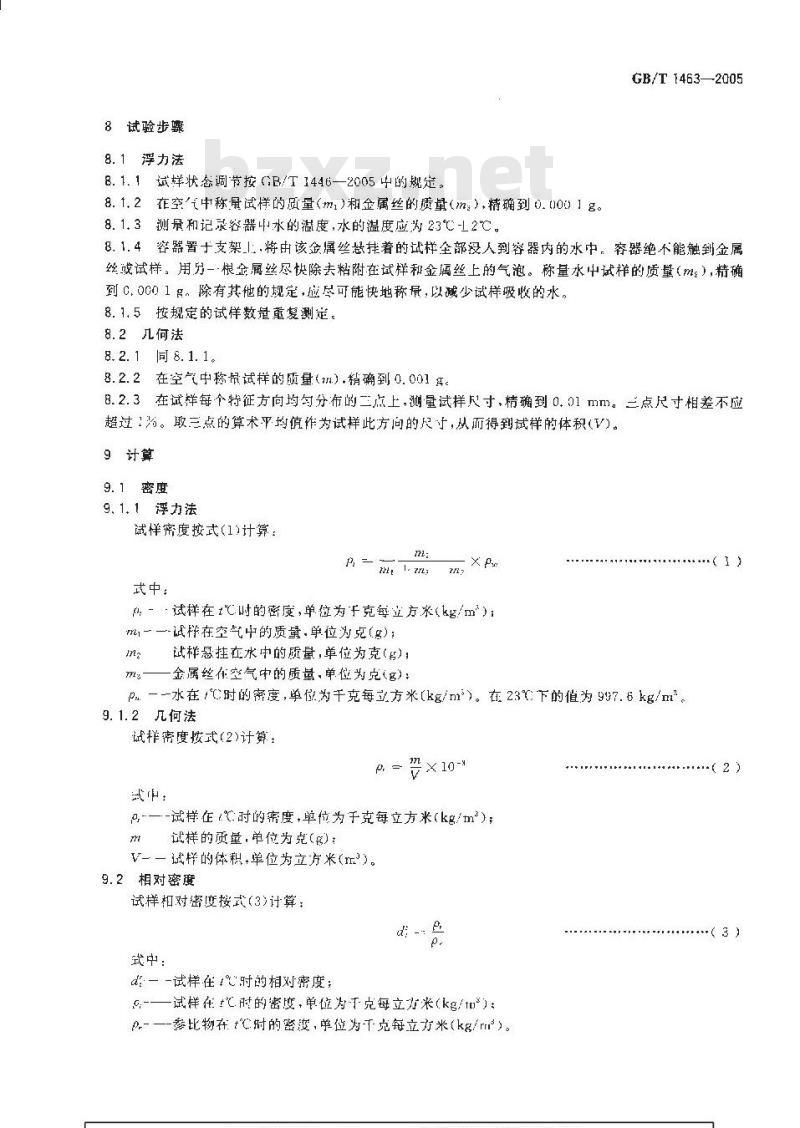

8试验步骤
8.1浮力法
8.1.1试样状态调节按GB/T1446—2005中的规定。8.1.2在空中称量试样的质量(m)和金属丝的质量(m:),精确到0.000)1g。8.1.3测景和记录容器甲水的温度,水的温度应为23℃-12℃。GB/T 14632005
8.1.4容器置于支架1,将由该金属终悬挂着的试样全部没人到容器内的水中。容器绝不能触到金属丝或试样。用分-·根金属丝尽快除夫粘附在试样和金属丝上的气泡。称量水中试样的质量(m:),精确到C.0C01g。除有其他的规定,应尽可能快地称量,以减少试样吸收的水。8.1.5按规定的试样数量重复测定。8.2几何法
8.2.1同8.1.1。
8.2.2在空气中称量试样的质量(m).精确到0.001。8.2.3在试样每个特征方向均勾分布的二点上,测量试样尺寸,精确到0.01mm。三点尺寸相差不应超过!为。取三点的算术平均值作为试样此方向的尺寸,从而得到试样的体积(V)。9计算
9.1密度
9、1.1浮力法
试样密度按式(1)计算:
式中:
\-试样在t时的密度,单位为于克每立方米(kg/m)m,一-试样在空气中的质量.单位为克(g):Jina
试样悬挂在求中的质量,单位为克():金属丝在空气中的质量,单位为克(区);pa.一--水在1℃时的密度,单位为千克每立方米(kg/m)。在23℃ 下的值为 997. 6 kg/m。9.1.2几何法
试样密度按式(2)计算:
-—-试样在时的密度.单位为于克每立方米(kg/m\);试样的质量,单位为克():
V一一试样的体积,单位为立方米(n\)。9.2相对密度
试样相对密度按式(3)计算:Www.bzxZ.net
武中:
d:一-试样在 t℃时的相对密度;,-——试样在t.时的密度,单位为于克每立方米(kg/tn):0-一-参比物在tC时的密疫,单位为T克每立方米(kg/m)。(1)
-(2)
(3))
GB/T 1463—2005

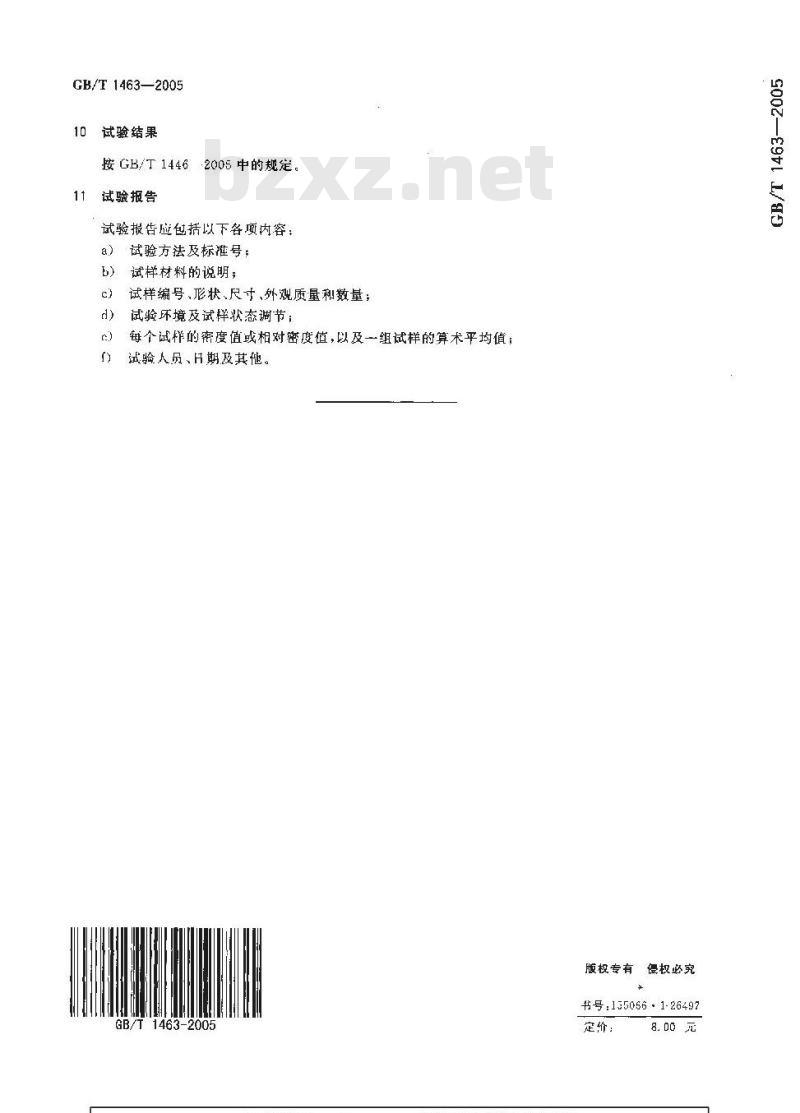

试验结果
按 GB/T 1446
2005中的规定。
试验报告
试验报告应包括以下各项内容:a.
试验方法及标推号;
试样材料的说明;
试样编号、形状、尺寸、外观质量和数量;试验环境及试样状态调节;
每个试样的密度值或相对密度值,以及一组试样的算术平均值;试验人员、H期及其他。
GB/T1463-2005
版权专有侵权必究
书号:1350661-26497
定价:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
本标准对应于ASTMD79298塑料的密度和比重(相对密度》标准试验方法一置换法》,与ASTMD792-98的一致性程度为非等效,土要差异如下:一本标准在蒸馏水或去离子水r测试样,AS1ML792-98中方法B用于在水以外的其他液体中测试固态塑料;
本标准诚样状态调\按(GB/T11462005中的规定。ASTMD79298规定对那些要求进行状态调节的试验,在减验前根据操作规程1618的方法A,在(23工2)℃和(50±5)%相对湿度的条件下调节试样状态不少于小时,对试验结果有分歧的情况下,公差为1℃和一2相对度:
本标准试验条件按GB/T1245-2C05中的规定。ASTM1)792-98规定在(23上2)C和(50士5)乐相对湿度的标准实验室氛中进行试验,除非在试验方法或本规范中有其他规定,对试验结果有对试验结果勺分歧的情况下,公差为1和土2%相对混度:一本标雅于测试密度大丁水的纤维增强塑料,ASTM179298还叫测试密度小于水的塑料。本标准代替(GB/T146%088%纤维增强塑料密度和相对密度试验方法本标准与(B/T1463—1988相比+要变化如下:修改了范围(18年版的第1章,本版的第1章):一游标卡尺精度改为C.01mm(1988车版的5.2.2、本版的5.2.2):-增加泽力汰测早装置示意图(1988年版的第5意,本版的5..2);增加规定材料要充分脱除气泡的杰馏水或去离子水(见第6章):增加试举制备要求(见7.1)。
本标准巾中区建筑材料工业协会提出。本标准山全区红维增强朔料标准化技术委员会门口。本标准土要起草单位:中国航空第集团助空材料研究院木标准土要起草人:翟胜、叶宏军、刘俊仙,本标准于1978年首次发布-388年第一次修订.2005传第二次修订I
1范围
纤维增强塑料密度和相对密度试验方法GB/T1463—2005
本标准规定了采用浮力法及几何法测定纤维增强塑料密度及相对密度的设备、试样、试验步骤、计算,试验结果和试验报告,
本标准适用于纤维增强塑料的板状、棒状、管状和模压试样的密度与相对密度的测定。它包括浮力法和几何法两种试验方法。浮力法适用于吸湿性弱的材料,几何法适用于吸湿性强的材料。可按材料特点及有关各方的协议选用,
注:吸湿性弱的材料系指不因吸湿而影浮力量精度的材料:本标准不适用于密度小于1000 kg/m2的材料,2规范性引用文件
下列文作中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本,凡是不注日期的引用文件,其最新版本适用于本标准。GB/T1446—2005纤维增强塑料性能试验方法总则3术语和定义
下列术语和定义适用于本标准。3.1
密度density
单位体积材料在℃时的质量称为t℃时的密度。3.2
相对密度relativedensity
定体积材料的质量与同温度等体积的参比物质量之比。相对密度也可定义为一种物质的密度与同样条件下参比物的密度之比。4原理
4.1浮力法
根据阿基米德原理,以浮力来计算试样体积。试样在空气中的量除以其体积即为试样材料的密度。
4.2几何法
制取具有规则几何形状的试样。称其质量,用测鼠的试样尺寸计算试样体积,试样质量除以试样的体积等于试样的密度。
5设备
5.1浮力法
5.1.1天平.感量0.0001
5.1.2支架,稳固的支承架,可跨在天平托盘的上方,放置浸泡用容器,如图1所示。5.1.3容器,烧杯或其他广口容器,感水和浸泡试样。GB/T1463—2005
5.1.4金属丝,直径小于0.125mm,长度适当。5.2几何法
5.2.1天平,感量0.001g。
5.2.2游标卡尺,精度0.01mm。
天平挂钩
(架A称量托盘之上,不与托盘及其吊线接触);支承架
称量托
图1密度测量装置
6材料
蒸馏水或去离子水,通过靠沸和冷却,充分脱除气泡7试样
7.1试样制备
按GB/T1446—2003中的规定。
7.2试样数量
试样数量为5个。
7.3试样尺寸
7.3.1浮力法
试样可为尺寸适中和任何形状,体积不小于1cm,表面和边应光滑,通常试样质量为1g~5g:7.3.2几何法
试样应为规则的几何体,如长方体或圆柱体,其任一个特征方向的尺寸不得小于4mm,试样体积必须大于10cm2。
8试验步骤
8.1浮力法
8.1.1试样状态调节按GB/T1446—2005中的规定。8.1.2在空中称量试样的质量(m)和金属丝的质量(m:),精确到0.000)1g。8.1.3测景和记录容器甲水的温度,水的温度应为23℃-12℃。GB/T 14632005
8.1.4容器置于支架1,将由该金属终悬挂着的试样全部没人到容器内的水中。容器绝不能触到金属丝或试样。用分-·根金属丝尽快除夫粘附在试样和金属丝上的气泡。称量水中试样的质量(m:),精确到C.0C01g。除有其他的规定,应尽可能快地称量,以减少试样吸收的水。8.1.5按规定的试样数量重复测定。8.2几何法
8.2.1同8.1.1。
8.2.2在空气中称量试样的质量(m).精确到0.001。8.2.3在试样每个特征方向均勾分布的二点上,测量试样尺寸,精确到0.01mm。三点尺寸相差不应超过!为。取三点的算术平均值作为试样此方向的尺寸,从而得到试样的体积(V)。9计算
9.1密度
9、1.1浮力法
试样密度按式(1)计算:
式中:
\-试样在t时的密度,单位为于克每立方米(kg/m)m,一-试样在空气中的质量.单位为克(g):Jina
试样悬挂在求中的质量,单位为克():金属丝在空气中的质量,单位为克(区);pa.一--水在1℃时的密度,单位为千克每立方米(kg/m)。在23℃ 下的值为 997. 6 kg/m。9.1.2几何法
试样密度按式(2)计算:
-—-试样在时的密度.单位为于克每立方米(kg/m\);试样的质量,单位为克():
V一一试样的体积,单位为立方米(n\)。9.2相对密度
试样相对密度按式(3)计算:Www.bzxZ.net
武中:
d:一-试样在 t℃时的相对密度;,-——试样在t.时的密度,单位为于克每立方米(kg/tn):0-一-参比物在tC时的密疫,单位为T克每立方米(kg/m)。(1)
-(2)
(3))
GB/T 1463—2005
试验结果
按 GB/T 1446
2005中的规定。
试验报告
试验报告应包括以下各项内容:a.
试验方法及标推号;
试样材料的说明;
试样编号、形状、尺寸、外观质量和数量;试验环境及试样状态调节;
每个试样的密度值或相对密度值,以及一组试样的算术平均值;试验人员、H期及其他。
GB/T1463-2005
版权专有侵权必究
书号:1350661-26497
定价:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 热门标准
- 国家标准(GB)
- GB50601-2010 建筑物防雷工程施工与质量验收规范
- GB/T13760-1992 土工布的取样和试样准备
- GB/T38795-2020 汽车侧面气囊和帘式气囊模块性能要求
- GB/T13035-2008 带电作业用绝缘绳索
- GB/T42193.4-2022 道路车辆 车辆和外部设备之间排放相关诊断的通信 第4部分:外部测试设备
- GB/T5009.74-2003 食品添加剂中重金属限量试验
- GB9053-2013 稳定轻烃
- GB/T14598.1-1993 电气继电器 电气继电器的触点性能
- GB/T24372-2009 纺织机械与附件 卷绕纱线用筒管 名称
- GB/T17616-2013 钢铁及合金牌号统一数字代号体系
- GB/T4325.18-1984 钼化学分析方法 原子吸收分光光度法测定钾量
- GB/T8928-2008 固体和半固体石油沥青密度测定法
- GB/T22916-2008 水泡性口炎病毒荧光RT-PCR检测方法
- GB/T24678.1-2009 植物保护机械 便携式宽幅远射程喷雾机
- GB/T24675.3-2009 保护性耕作机械 弹齿耙
- 行业新闻
- Coinbase 与Perplexity AI 重磅合作提供即时币价、还能帮忙选币找买点
- Hedera上涨15%——为什么这一区间可能成为HBAR的下一个障碍
- XRP期权未平仓合约达到峰值点。其意义如下
- Bitwise首席执行官引发关于Ripple未来定位的辩论:详情
- 比特币创下历史新高,现在是买入比特币和加密货币的时机吗?
- 卡尔达诺 [ADA] 价格预测——接下来将上涨8%,但这就是你需要谨慎的原因!
- 欧盟AI 新法针对ChatGPT、Claude 开罚盗版训练、侵权最高罚7% 营收
- 辉达市值跃升至4 兆镁比特币挑战112K 创历史新高
- 7月12日Pi币(PI)价格预测与分析
- 街口支付母公司遭北院查封泰山诉请追讨36 亿元投资款股权交易无效
- 被起诉的加密货币创始人寻求美国总统特朗普赦免
- Ripple CEO:'我们在有意义的地方使用XRP'
- 2025年巨大潜力——3种可能超越市场的山寨币
- 比特币与Ozak AI价格预测:哪种资产到2025年更具增长潜力?
- 币安拥有最多的比特币流动性,但Bitget在替代币方面领先:报告
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
