【冶金行业标准(YB)】 硅酸铝质隔热耐火泥浆

YB/T114

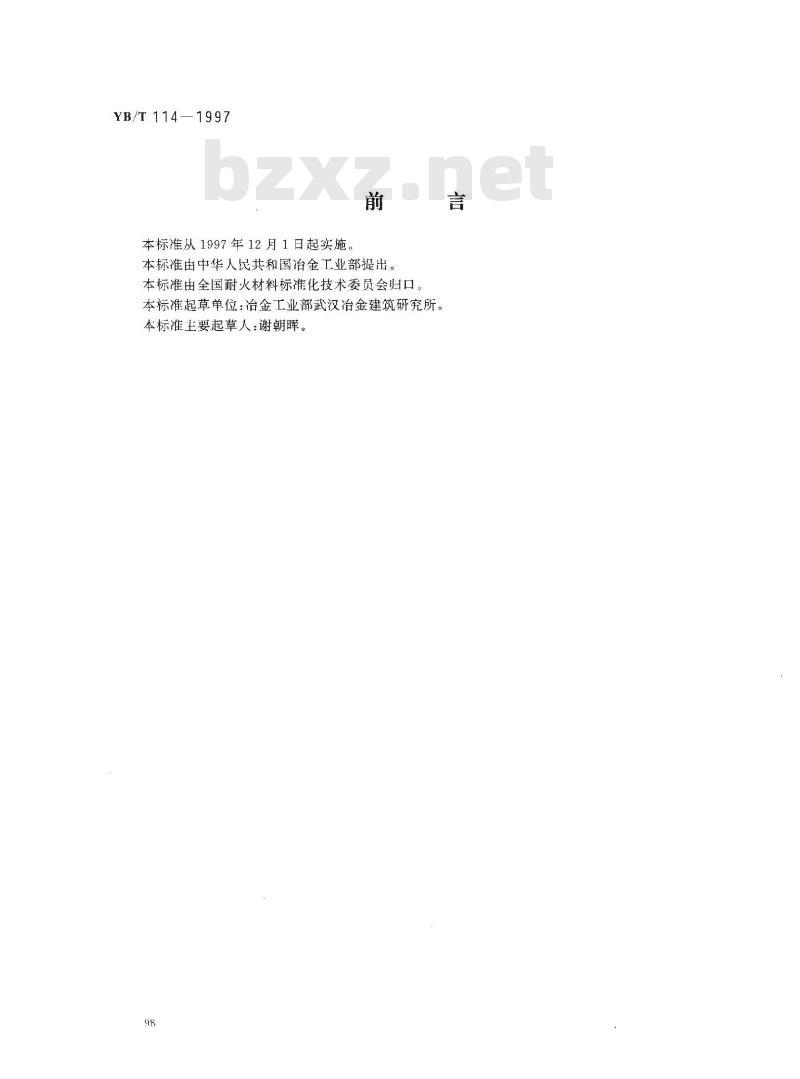

本标准从1997年12月1日起实施。前
本标准由中华人民共和国治金工业部提出。本标准由全国耐火材料标准化技术委员会归口本标准起草单位：冶金工业部武汉治金建筑研究所。本标准主要起草人：谢朝晖。

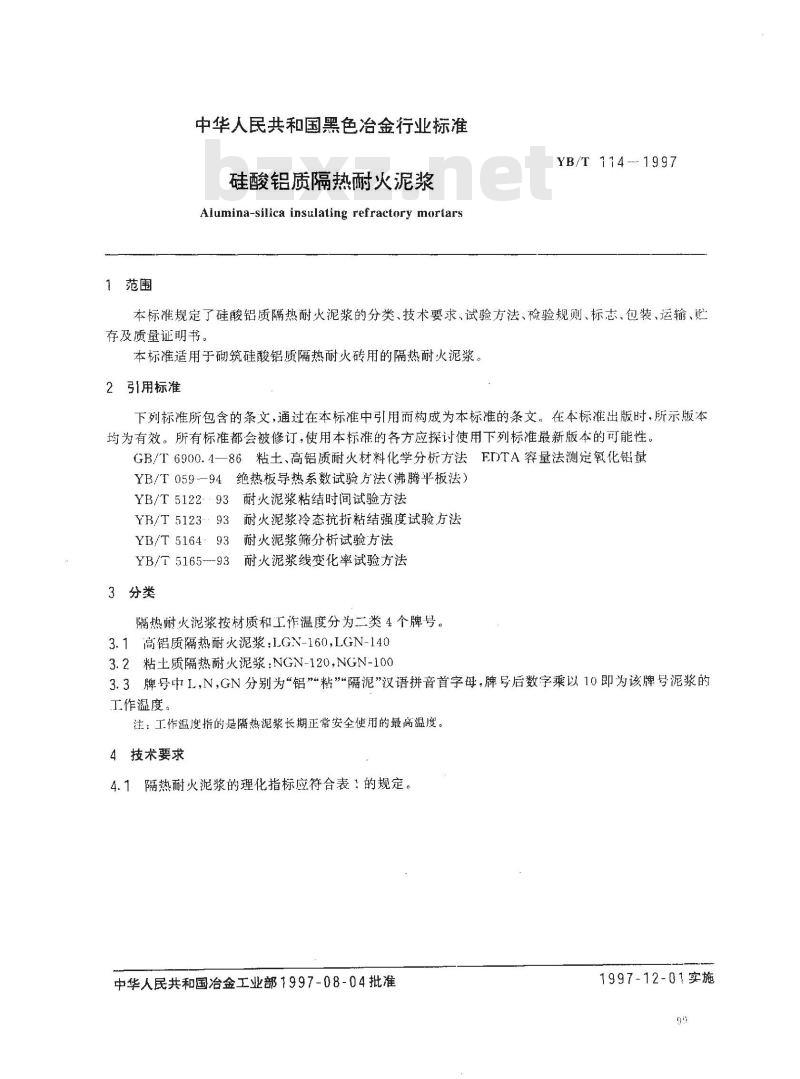

中华人民共和国黑色治金行业标准硅酸铝质隔热耐火泥浆
Alumina-silica insulating refractory mortarsYB/T114-1997
本标准规定了硅酸铝质隔热耐火泥浆的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书。
本标准适用于砌筑硅酸铝质隔热耐火砖用的隔热耐火泥浆。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6900.4—86粘土、高铝质耐火材料化学分析方法EDTA容量法测定氧化铝量YB/T059--94绝热板导热系数试验方法（沸腾平板法）YB/T512293耐火泥浆粘结时间试验方法YB/T5123：93耐火泥浆冷态抗折粘结强度试验方法YB/T5164·93耐火泥浆筛分析试验方法耐火泥浆线变化率试验方法
YB/T5165-93
3分类
隔热耐火泥浆按材质和工作温度分为二类4个牌号。3.1高铝质隔热耐火泥浆：LGN-160,LGN-1403.2粘土质隔热耐火泥浆：NGN-120,NGN-1003.3牌号中L，N，GN分别为“铝”粘”\隔泥\汉语拼音首字母，牌号后数字乘以10即为该牌号泥浆的工作漏度。
注：工作温度指的是隔热泥浆长期正常安全使用的最高温度。4技术要求
4.1隔热耐火泥浆的理化指标应符合表！的规定。中华人民共和国冶金工业部1997-08-04批准199712-01实施
冷态抗折
粘结强度
不小于
110℃于燥后，不小于
烧后、
不小于
烧后线变化率，%
粘结时间，s
≥0.5 mm
不大于
<0.074 mm 不小于
导热系数(W/m·K）
（半均温度350±10℃）不大于

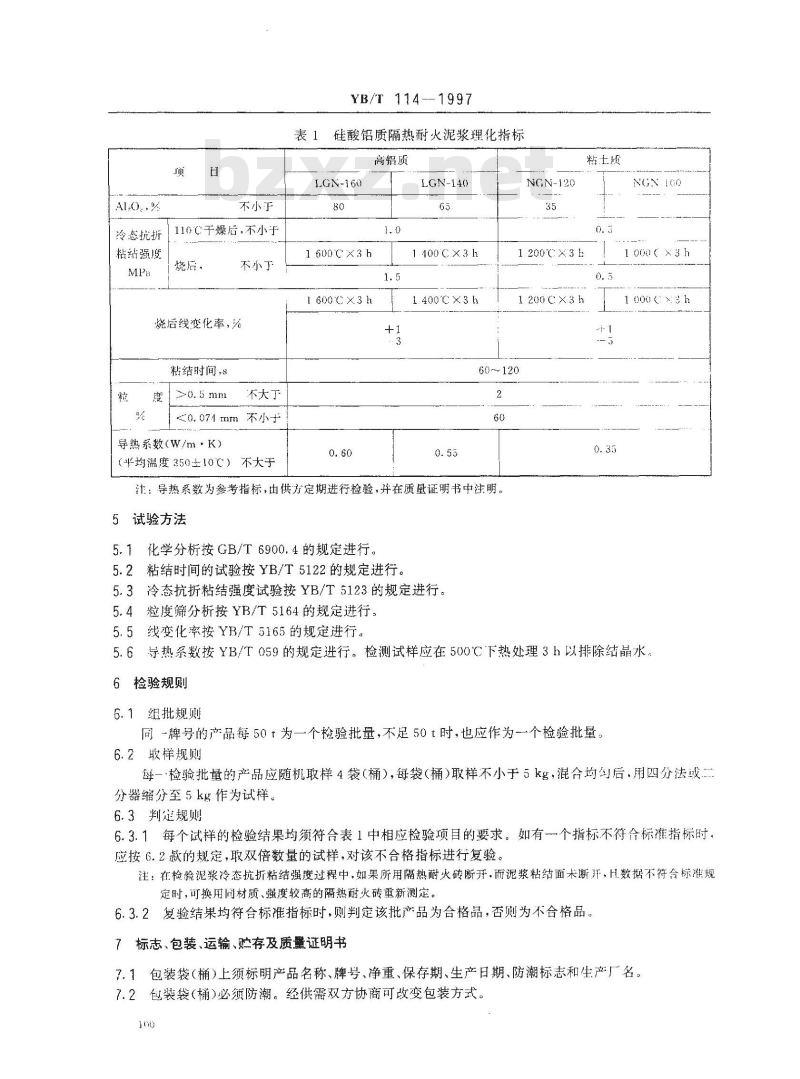

YB/T114--1997
表1硅酸铝质隔热耐火泥浆理化指标高铝质
LGN-160
1600℃x3h
1600℃X3 h
LGN-140
1400×3h
1400℃x3h
NGN-120
粘士质
1200℃×3;
1200CX3h
60~120
注：导热系数为参考指标，由供方定期进行检验，并在质量证明书中注明。5试验方法
5.1化学分析按GB/T6900.4的规定进行。5.2粘结时间的试验按YB/T5122的规定进行。5.3冷态抗折粘结强度试验按YB/T5123的规定进行。5.4粒度筛分析按YB/T5164的规定进行。5.5线变化率按YB/T5165的规定进行。0.5
NGN IGO
1000cx3h
1 0006 ×3hbZxz.net
5.6导热系数按YB/T059的规定进行。检测试样应在500℃下热处理3h以排除结晶水。6检验规则
6.1组批规则
同一牌号的产品每50t为一个检验批量，不足50t时，也应作为-一个检验批量6.2取样规则
每一·检验批量的产品应随机取样4袋（桶），每袋（桶）取样不小于5kg，混合均勾后、用四分法或二分器缩分至5kg作为试样。
6.3判定规则
6.3.1每个试样的检验结果均须符合表1中相应检验项目的要求。如有个指标不符合标准指标时。应按6.2款的规定，取双倍数量的试样，对该不合格指标进行复验。注：在检验泥浆冷态抗折粘结强度过程中，如果所用隔热耐火砖断开，而泥浆粘结面未断开，H数据不符合标准规定时，可换用同材质、强度较高的隔热耐火砖重新测定。6.3.2复验结果均符合标准指标时，则判定该批产品为合格品，否则为不合格品7标志、包装、运输、购存及质量证明书7.1包装袋(桶)上须标明产品名称、牌号、净重、保存期、生产日期、防潮标志和生产厂名。7.2包装袋（桶)必须防潮。经供需双方协商可改变包装方式。100

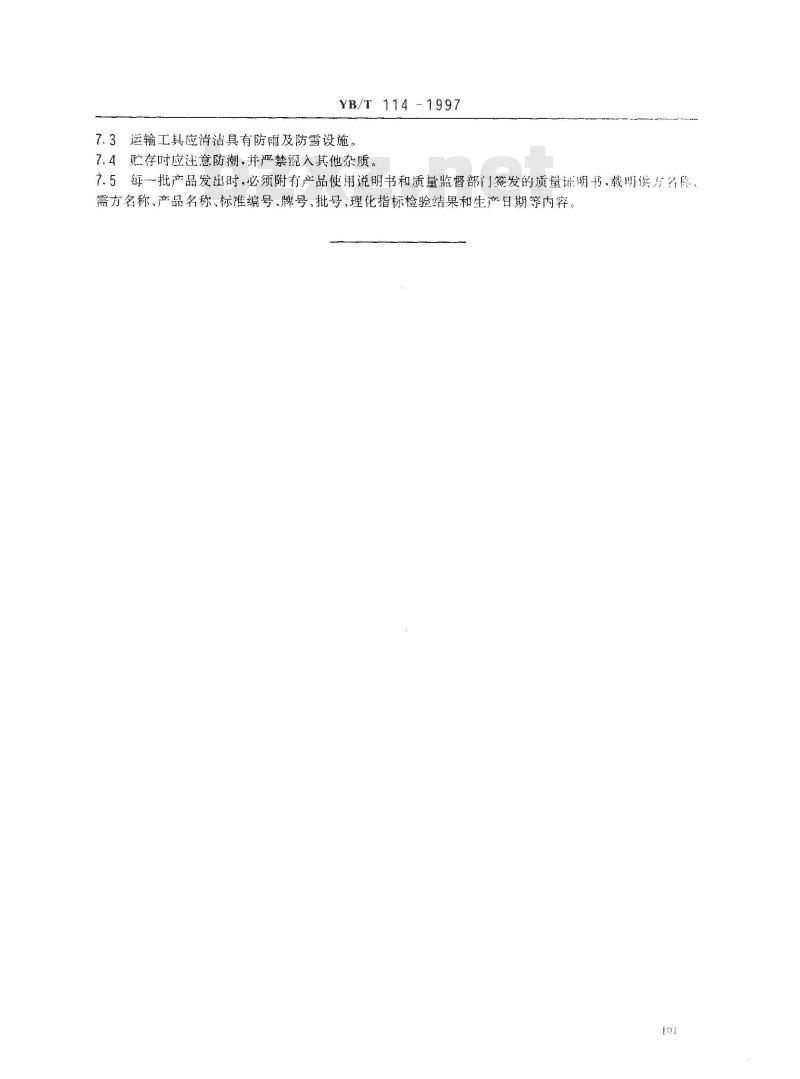

YB/T 114-1997
运输工具应清洁具有防雨及防雪设施，.3
7.4贮存时应注意防潮、并严禁混入其他杂质。5每一批产品发出时，必须附有产品使用说明书和质量监督部门签发的质量证明书，载明供对名称7.5
需方名称、产品名称、标准编号、牌号，批号、理化指标检验结果和生产日期等内容。10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
