【国家标准(GB)】 日用陶瓷器变形检验方法

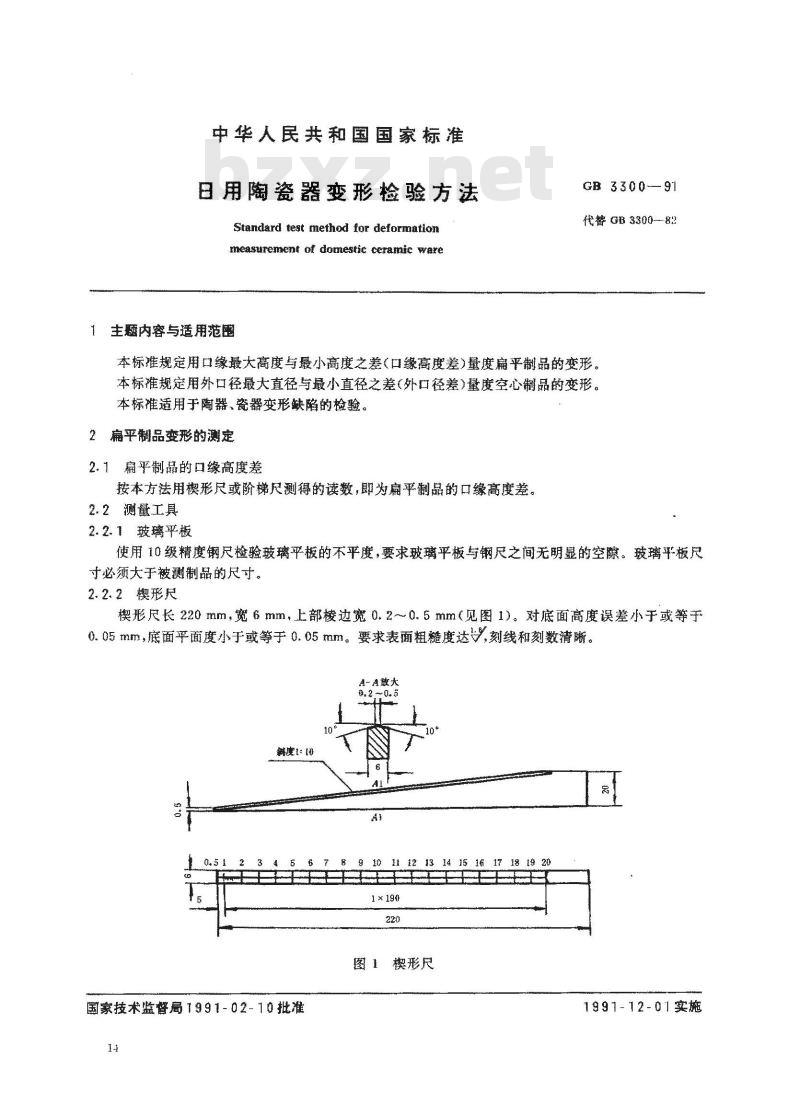

中华人民共和国国家标准
日用陶瓷器变形检验方法
Standard test method for deformationmeasurement of domestic ceramic ware1主题内容与适用范围
GB 3300-91
代替 GB 3800--82
本标准规定用口缘最大高度与最小高度之差（口缘高度差）量度扁平制品的变形本标准规定用外口径最大直径与最小直径之差（外口径差）量度空心制品的变形。本标准适用于陶器、瓷器变形缺陷的检验。2扁平制品变形的测定
2.1扁平制品的口缘高度差
按本方法用模形尺或阶梯尺测得的读数，即为扁平制品的口缘高度差。2.2测量工具
2.2.1玻璃平板
使用10级精度钢尺检验玻璃平板的不平度，要求玻璃平板与钢尺之间无明显的空隙。玻璃平板尺寸必须大于被测制品的尺寸。
2.2.2模形尺
模形尺长220mm，宽6mm，上部棱边宽0.2～0.5mm（见图1）。对底面高度误差小于或等于0.05mm，底面平面度小于或等于0.05mm。要求表面粗糙度达刻线和刻数清晰。A-A放大
1客20
楔形尺
国家技术监督局1991-0210批准
1991-12-01实施

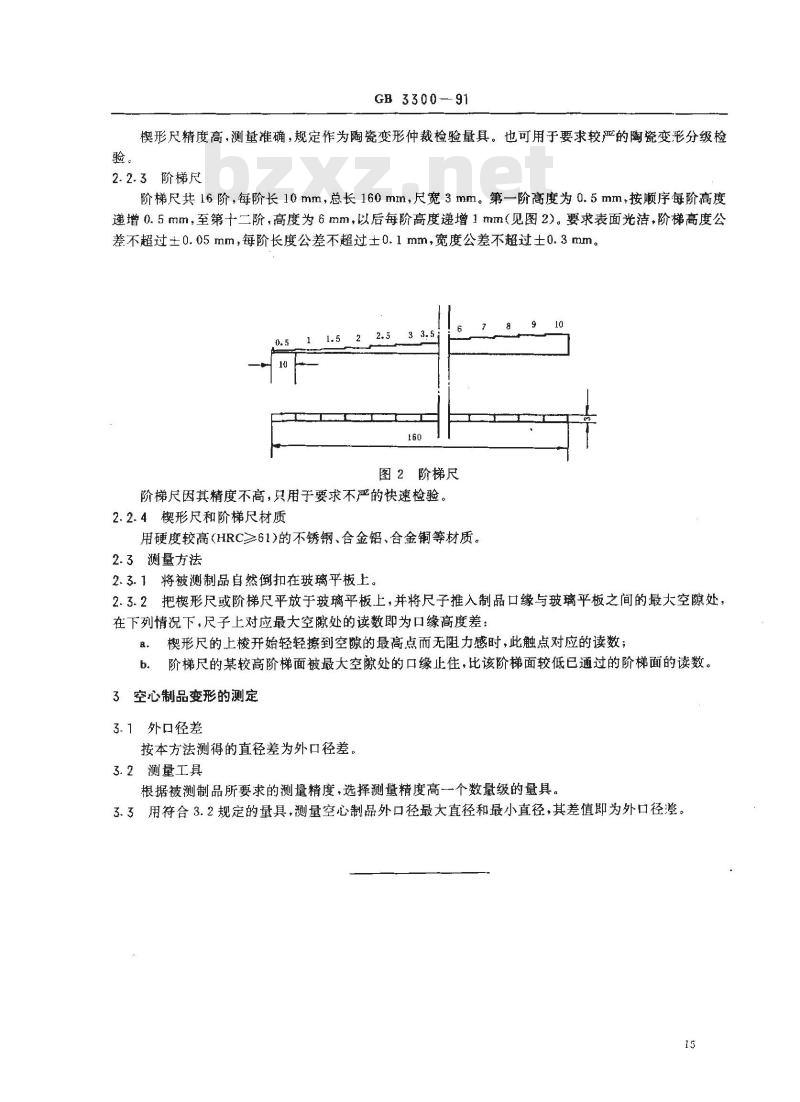

GB 3300—91
楔形尺精度高，测量准确，规定作为陶瓷变形仲裁检验量具。也可用于要求较严的陶瓷变形分级检2.2.3阶梯尺
阶梯尺共16阶，每阶长10mm，总长160mm，尺宽3mm。第一阶高度为0.5mm，按顺序每阶高度递增0.5mm，至第十二阶，高度为6mm，以后每阶高度递增1mm（见图2)。要求表面光洁，阶梯高度公差不超过士0.05mm，每阶长度公差不超过士0.1mm，宽度公差不超过士0.3mm。1.5
图2阶梯尺
阶梯尺因其精度不高，只用于要求不严的快速检验。2.2.4楔形尺和阶梯尺材质
用硬度较高(HRC≥61)的不锈钢、合金铝、合金铜等材质。2.3测量方法
2.3.1将被测制品自然倒扣在玻璃平板土。2.3.2把楔形尺或阶梯尺平放于玻璃平板上，并将尺子推入制品口缘与玻璃平板之间的最大空隙处，在下列情况下，尺子上对应最大空隙处的读数即为口缘高度差：a
楔形尺的上棱开始轻轻擦到空隙的最高点而无阻力感时，此触点对应的读数；阶梯尺的某较高阶梯面被最大空隙处的口缘止住，比该阶梯面较低已通过的阶梯面的读数。3空心制品变形的测定
3.1外口径差
按本方法测得的直径差为外口径差。3.2测量工具
根据被测制品所要求的测量精度，选择测量精度高一个数量级的量具。3.3用符合3.2规定的量具，测量空心制品外口径最大直径和最小直径，其差值即为外口径。15
附加说明：
GB3300—91免费标准bzxz.net
本标准由中华人民共和国轻工业部提出。本标准由全国日用陶瓷标准化中心归口。本标准由轻工业部陶瓷研究所负责起草。本标准主要起草人黄彩娥。
