【国家标准(GB)】 日用陶瓷器热稳定性测定方法

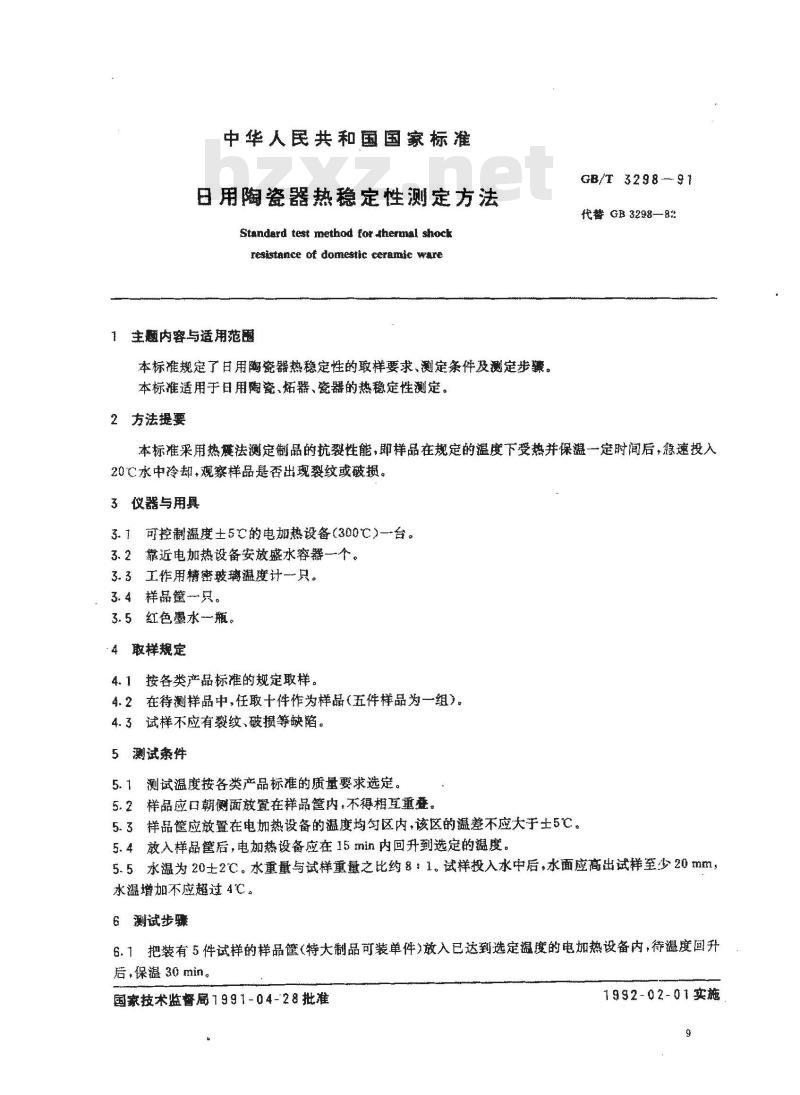

中华人民共和国国家标准
日用陶瓷器热稳定性测定方法
Standard test method for thermal shockresistance ot domestic ceramic ware1主题内容与适用范酮
本标难规定了日用陶瓷器热稳定性的取样要求，测定条件及测定步骤，本标准适用于日用瓷、炳器、瓷器的热稳定性测定。2方法提要
GB/T 329891
代替GB3298-8#
本标准采用热展法测定制品的抗裂性能，即样品在规定的温度下受热并保温一定时间后，您速投入20C水中冷却，观察样品是否出现裂纹或破损。3器与用具
3.1可控制激度土5℃的电加热设备（300℃）台。3.2靠近电加热设备安放盛水容器一个。3.3工作用精密玻璃避度计一只。3.4样品筐只。www.bzxz.net
3.5红色墨水瓶。
4取样规定
4.1按各类产品标准的规定取样。4.2在待测样品中，任取十件作为样品（五件样品为一组）。4.3试样不应有裂纹、破损等缺陷。5测试条件
5.1测试温度按各类产品标准的质量要求选定，5.2样品应口朝侧面放置在样品筐内，不得相互重叠。5.3样品筐应放置在电加热设备的温度均匀区内，该区的差不应大于士5℃。5.4放入样品筐后，电加热设备应在15min内回升到选定的温度5.5水温为20士2℃。水重量与试样重量之比约8：1。试样投入水中后，水面应高出试样至少20mm，水温增加不应超过4℃。
6测试步骤
6.1把装有5件试样的样品筐（特大制品可装单件）放入已达到选定摄度的电相热设备内，待温度回升后，保温30mn。
国家技术监督局1991-04-28批准1992-02-01实施

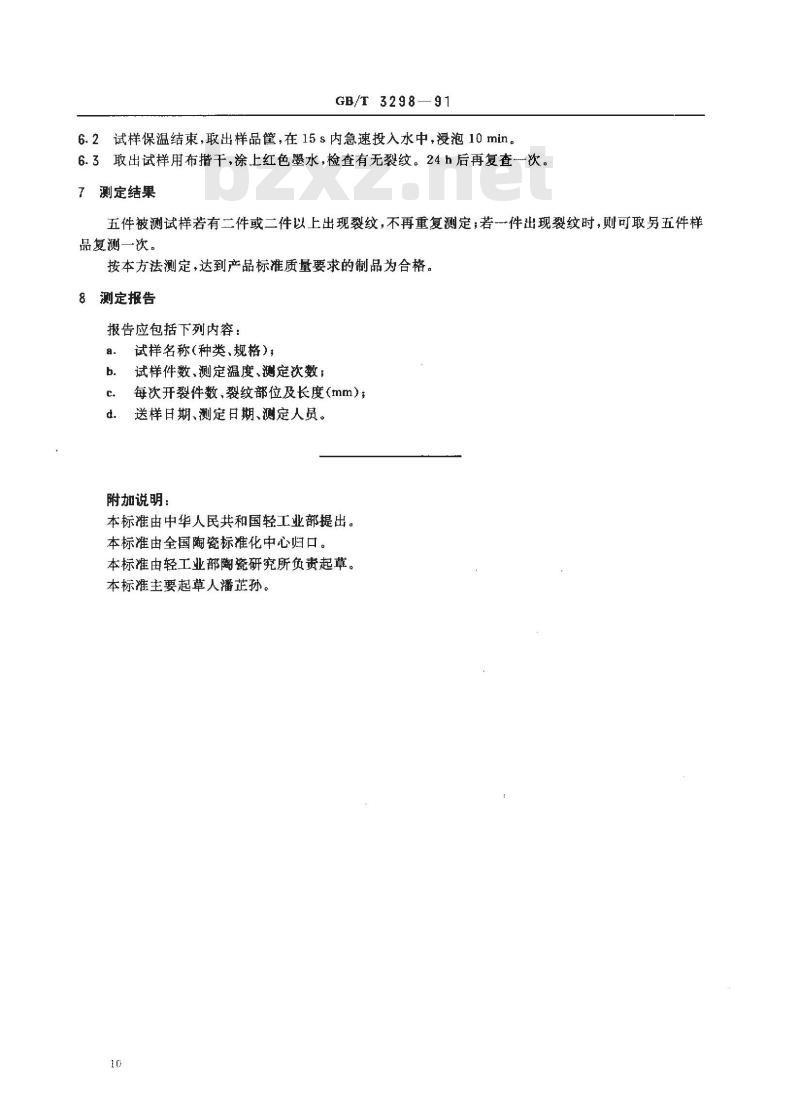

GB/T 3298—91
6.2试样保温结束，取出样品筐，在15s内急速投入水中，浸泡10min。6.3取出试样用布措干，涂上红色墨水，检查有无裂纹。24h后再复查一次。7测定结果
五件被测试样若有二件或二件以上出现裂纹，不再重复测定；若一件出现裂纹时，则可取另五件样品复测一次。
按本方法测定，达到产品标质量要求的制品为合格。测定报告
报告应包括下列内容：
试样名称(种类、规格)，
试样件数、测定温度、测定次数：每次开裂件数、裂纹部位及长度（mm）：送样日期、测定日期、测定人员。附加说明：
本标推由中华人民共和国轻工业部提出。本标准由全国陶瓷标准化中心归口。本标准由轻工业部陶瓷研究所负责起草。本标准主要起草人潘芷孙。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
