【国家标准(GB)】 陶瓷制品45°镜向光泽度试验方法

GB/T3295—1996

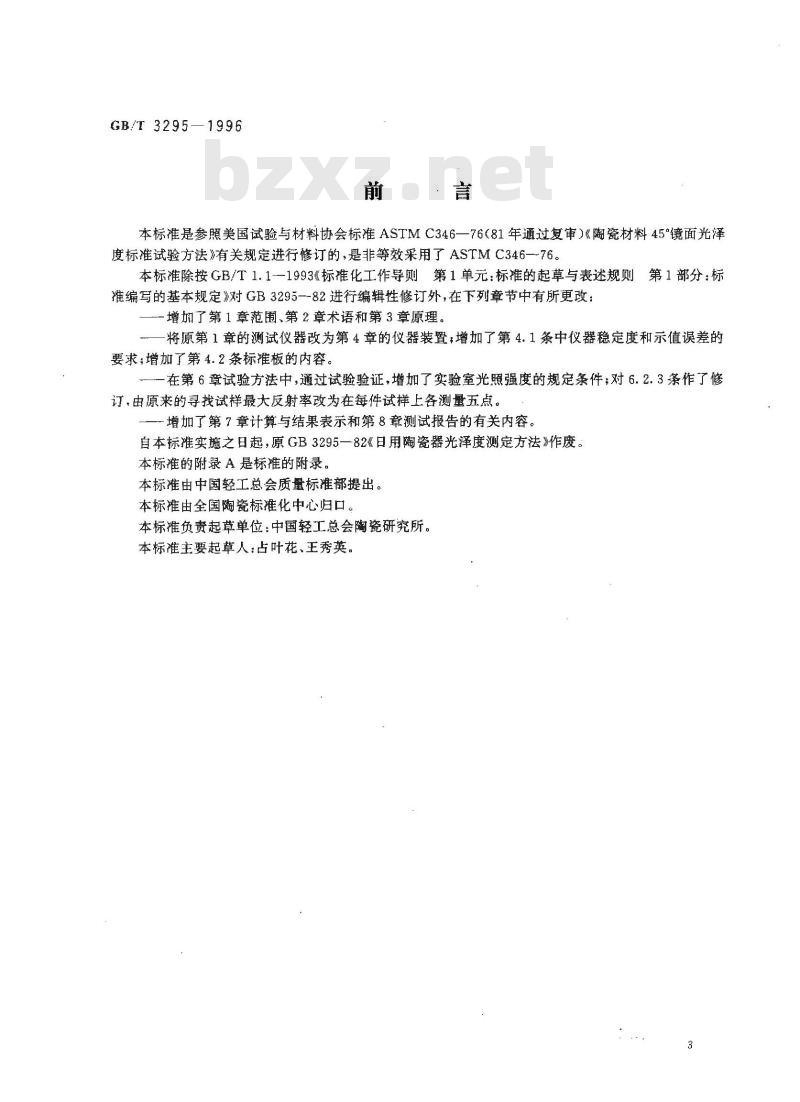

前·言
本标准是参照美国试验与材料协会标准ASTMC346一76（81年通过复审）《陶瓷材料45°镜面光泽度标准试验方法》有关规定进行修订的，是非等效采用了ASTMC346—一76。本标准除按GB/T1.1-1993《标准化工作导则第1单元：标推的起草与表述规则第1部分：标推编写的基本规定》对GB3295一82进行编辑性修订外，在下列章节中有所更改：-增加了第1章范围、第2章术语和第3章原理。将原第1章的测试仪器改为第4章的仪器装置，增加了第4.1条中仪器稳定度和示值误差的要求；增加了第4.2条标板的内容。一在第6章试验方法中，通过试验验证，增加了实验室光照强度的规定条件：对6.2.3条作了修订，由原来的寻找试样最大反射率改为在每件试样上各测量五点。增加了第7章计算与结果表示和第8章测试报告的有关内容。自本标推实施之日起，原GB3295一82&日用陶瓷器光泽度测定方法》作废。本标准的附录 A 是标准的附录。本标准由中国轻工总会质量标准部提出。本标准由全国陶瓷标准化中心归口。本标准负责起草单位：中国轻工总会陶瓷研究所。本标准主要起草人：占叶花、王秀英1范围

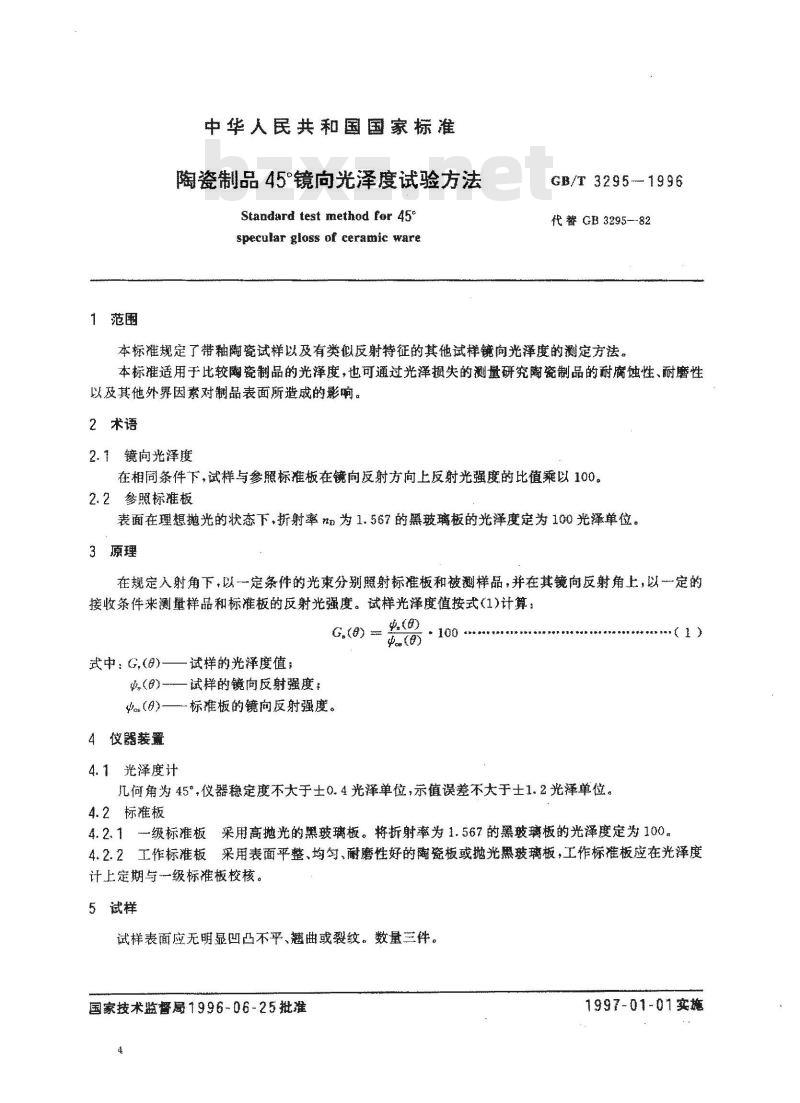

中华人民共和国国家标准
陶瓷制品45°镜尚光泽度试验方法Standard test method for 45°specular gloss of ceramic wareGB/T3295--1996
代替GB3295--82
本标准规定了带釉陶瓷试样以及有类似反射特征的其他试样镜向光泽度的测定方法。本标适用于比较陶瓷制品的光泽度，也可通过光泽摄失的测量研究瓷制品的耐腐蚀性、耐磨性以及其他外界因素对制品表面所造成的影响。2术语
2.1镜向光泽度
在相同条件下，试样与参照标推板在镜向反射方向上反射光强度的比值乘以100。2.2参照标推板
表面在理想抛光的状态下，折射率为1.567的黑玻璃板的光泽度定为100光泽单位3原理
在规定人射角下，以一定条件的光束分别照射标准板和被测样品，并在其镜向反射角上，以一定的接收条件来测量样品和标准板的反射光强度。试样光泽度值按式（1）计算：G,(o)
式中：G()——试样的光泽度值：（）一试样的镜向反射强度：
y（0)—标准板的镜向反射强度。4仪器装量
4.1光泽度计
（の)
儿何角为45°，仪器稳定度不大于土0.4光泽单位，示值误差不大于士1.2光泽单位。4.2标准板
（1）
4.2.1一级标准板采用高抛光的黑玻璃板。将折射率为1.567的黑玻璃板的光泽度定为100。4.2.2工作标准板采用表面平整、均灯、耐磨性好的陶瓷板或抛光黑玻璃板，工作标准板应在光泽度计上定期与级标准板校核。
5试样
试样表面应无明显凹凸不平、翘曲或裂纹。数量三件。国家技术监督局1996-06-25批准生
1997-01-01实施

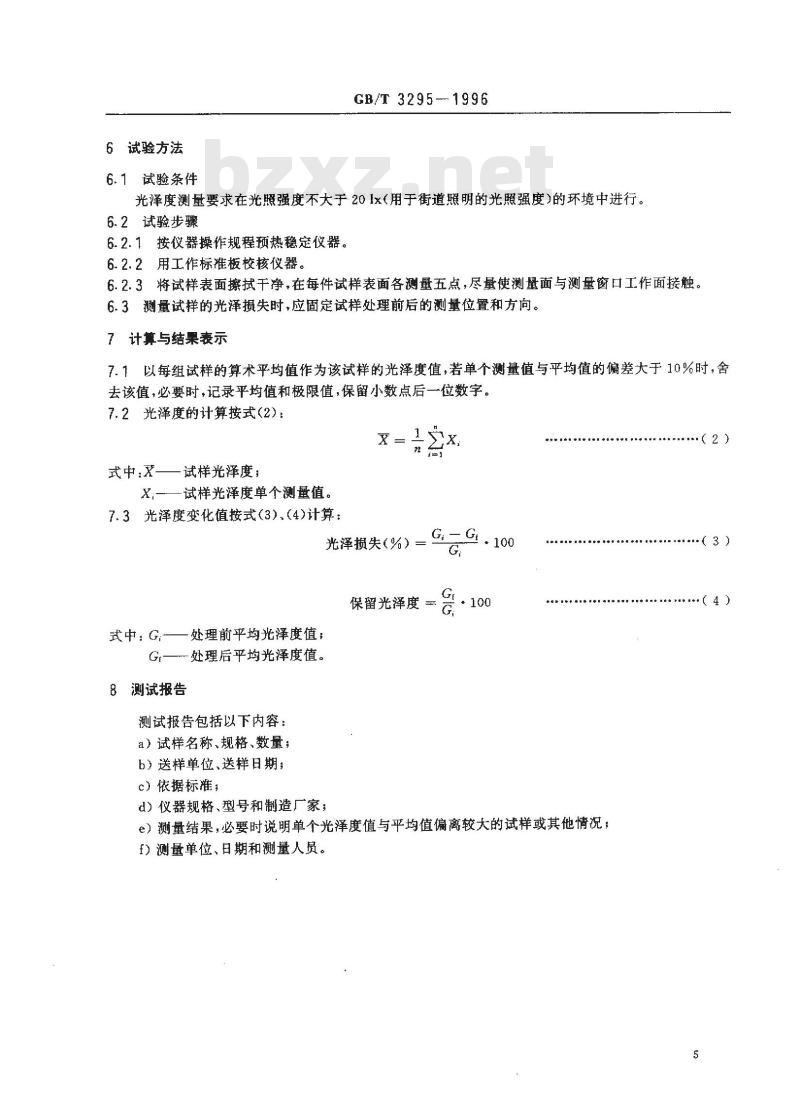

6试验方法
6.1试验条件
GB/T 3295-1996
光泽度测量要求在光照强度不大于20Ix(用于街道照明的光照强度)的环境中进行。6.2试验步骤
6.2.1按仪器操作规程预热稳定仪器。6.2.2用工作标准板校核仪器。
6.2.3将试样表面擦拭干净，在每件试样表面各测量五点，尽量使测量面与测量窗口工作面接触。6.3测量试样的光泽损失时，应固定试样处理前后的测量位置和方向。7计算与结果表示
7.1以每组试样的算术平均值作为该试样的光泽度值，若单个测量值与平均值的偏差大于10%时，舍去该值，必要时，记录平均值和极限值，保留小数点后一位数字。7.2光泽度的计算按式(2)：
式中：X——试样光泽度；wwW.bzxz.Net
-试样光泽度单个测量值。
7.3光泽度变化值按式（3）、(4)计算：1
G -G. 100
光泽损失(%）=
保留光泽度三
式中：G,-—处理前平均光泽度值；Gr—处理后平均光泽度值。
8测试报告
测试报告包括以下内容：
a）试样名称、规格、数量；
b）送样单位、送样日期；
c）依据标准；
d）仪器规格、型号和制造厂家；e）测量结果，必要时说明单个光泽度值与平均值偏离较大的试样或其他情况；f）测量单位、日期和测量人员。.（2)
GB/T3295—1996

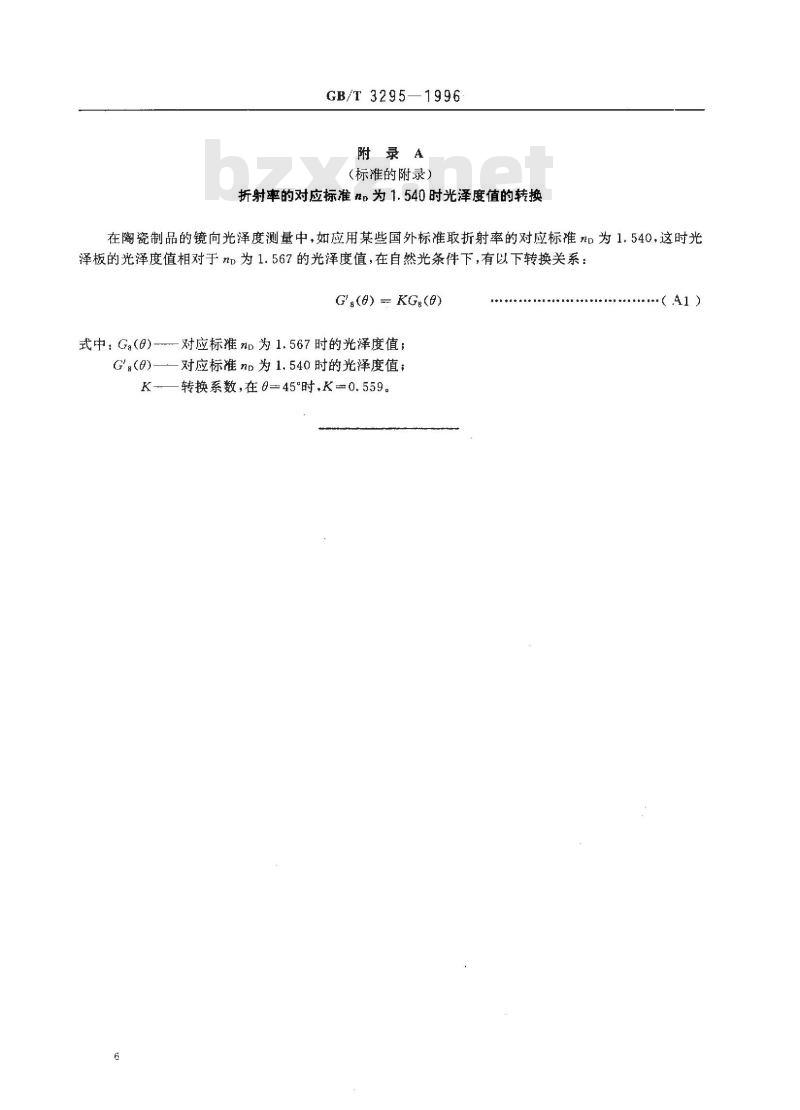

附录A
(标准的附录）
折射率的对应标准限为1.540时光泽度值的转换在陶瓷制品的镜向光泽度测量中，如应用某些国外标准取折射率的对应标准n为1.540，这时光泽板的光泽度值相对于np为1.567的光泽度值，在自然光条件下，有以下转换关系：Gs(0) - KG(0)
式中：Gg（）对应标准np为1.567时的光泽度值；G：（）——对应标准nD为1.540时的光泽度值；K-转换系数，在6=45\时.K0.559。.（41)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
