【纺织行业标准(FZ)】 粗纱锭子

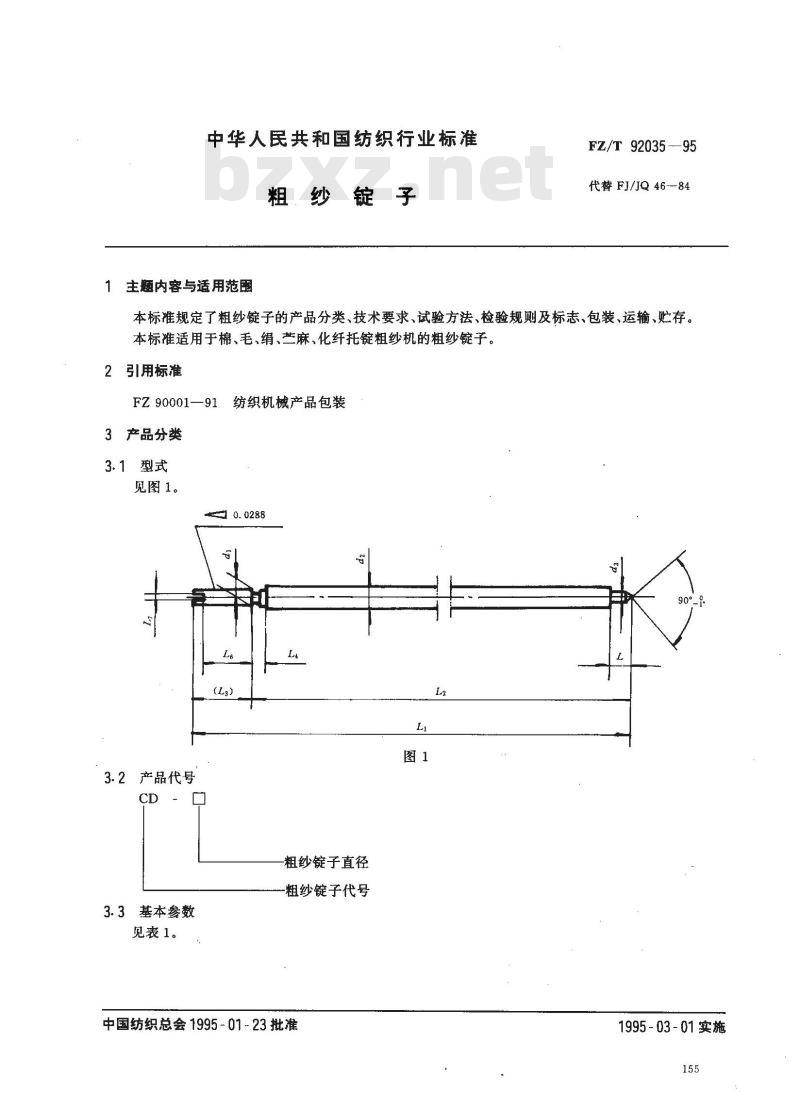

中华人民共和国纺织行业标准
粗纱锭子
1主题内容与适用范围
FZ/T 92035-95
代替 FJ/JQ 46--84
本标准规定了粗纱锭子的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于棉、毛、、苎麻、化纤托锭粗纱机的粗纱锭子。2引用标准
FZ 90001—91
3产品分类
3.1型式
见图1。
纺织机械产品包装
3.2产品代号
粗纱锭子直径
粗纱锭子代号
3.3基本参数
见表1。
中国纺织总会1995-01~23批准
1995-03-01实施
锭子代号
极限偏差
FZ/T 92035—95
基本参数
注：锭子长度L、L.根据机器升降动程由各制造厂规定。4材料
锭子材料为碳素工具钢。
5技术要求

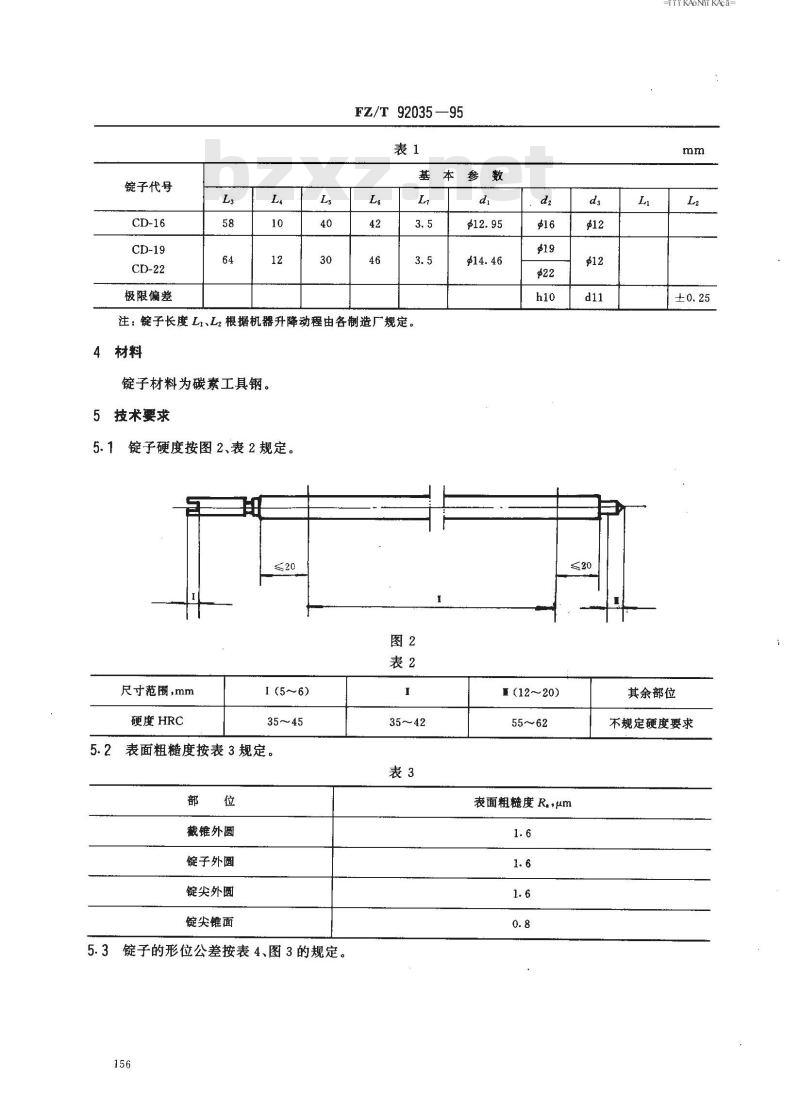

5.1锭子硬度按图2、表2规定。
尺寸范围，mm
硬度HRC
1(5～6)
表面粗糙度按表3规定。
截锥外圆
锭子外圆
锭尖外圆
锭尖锥面

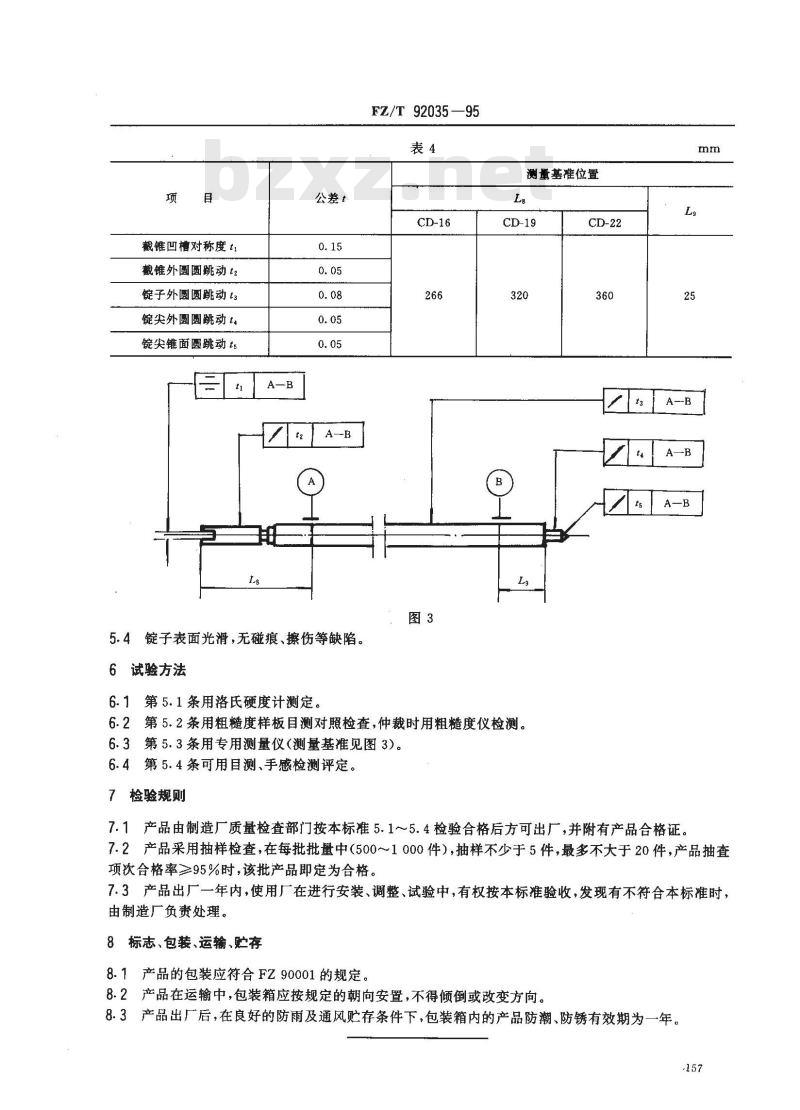

5.3锭子的形位公差按表4、图3的规定。156
(12～20)
表面粗糙度R，um
KAONrKAca
其余部位
不规定硬度要求
截锥凹槽对称度 t
截锥外圆圆跳动 t2
锭子外圆圆跳动 t3免费标准下载网bzxz
锭尖外圆圆跳动t4
锭尖锥面圆跳动5
二 A-B
| t2 A-B
5.4锭子表面光滑，无碰痕、擦伤等缺陷。6试验方法
6.1第5.1条用洛氏硬度计测定。FZ/T 92035—95
测量基准位置
6.2第5.2条用粗糙度样板目测对照检查，仲裁时用粗糙度仪检测。6.3第5.3条用专用测量仪（测量基准见图3）。6.4第5.4条可用目测、手感检测评定。7检验规则
/|1 A-B
t！A—B
7.1产品由制造厂质量检查部门按本标准5.1~5.4检验合格后方可出厂，并附有产品合格证。7.2产品采用抽样检查，在每批批量中（500～1000件），抽样不少于5件，最多不大于20件，产品抽查项次合格率≥95%时，该批产品即定为合格。7.3产品出厂一年内，使用厂在进行安装、调整、试验中，有权按本标准验收，发现有不符合本标准时，由制造厂负贵处理。
8标志、包装、运输、贮存
8.1产品的包装应符合FZ90001的规定。8.2产品在运输中，包装箱应按规定的朝向安置，不得倾倒或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。-157

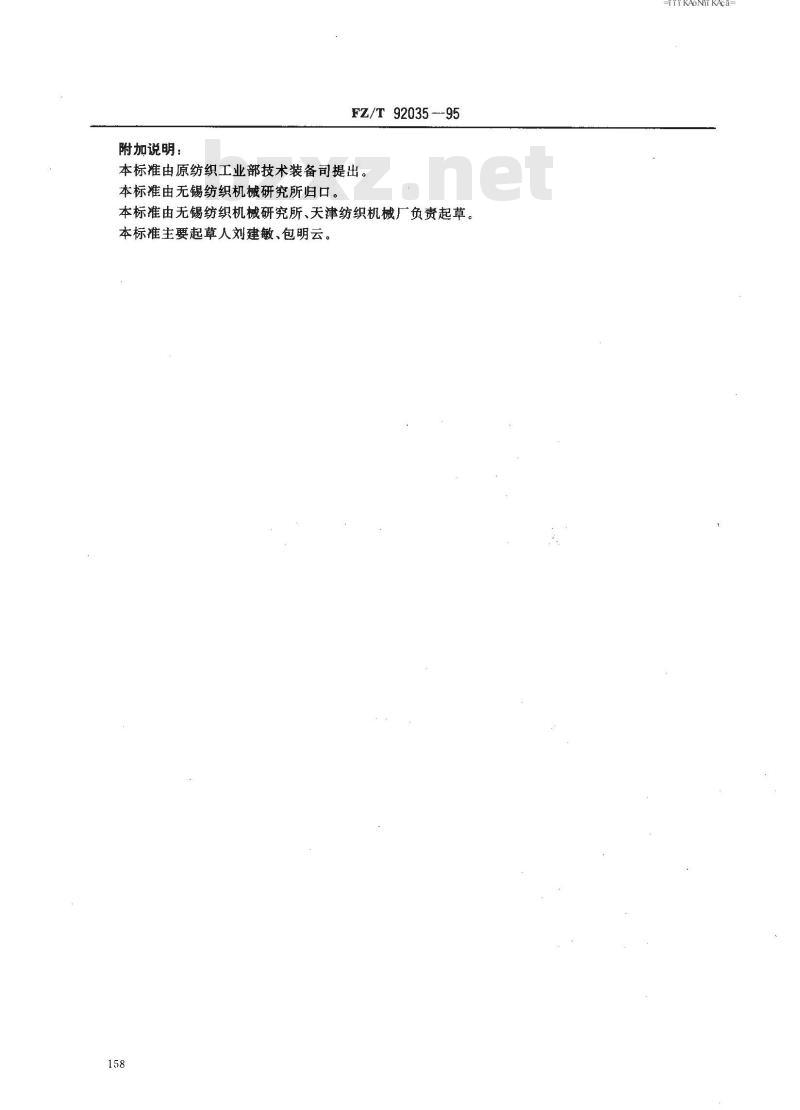

附加说明：
FZ/T92035--95
本标准由原纺织工业部技术装备司提出。本标准由无锡纺织机械研究所归口。本标准由无锡纺织机械研究所、天津纺织机械厂负责起草。本标准主要起草人刘建敏、包明云。158
KANrKAca
