【地方标准】 气瓶条码标识技术规范 第3部分: 安装指南

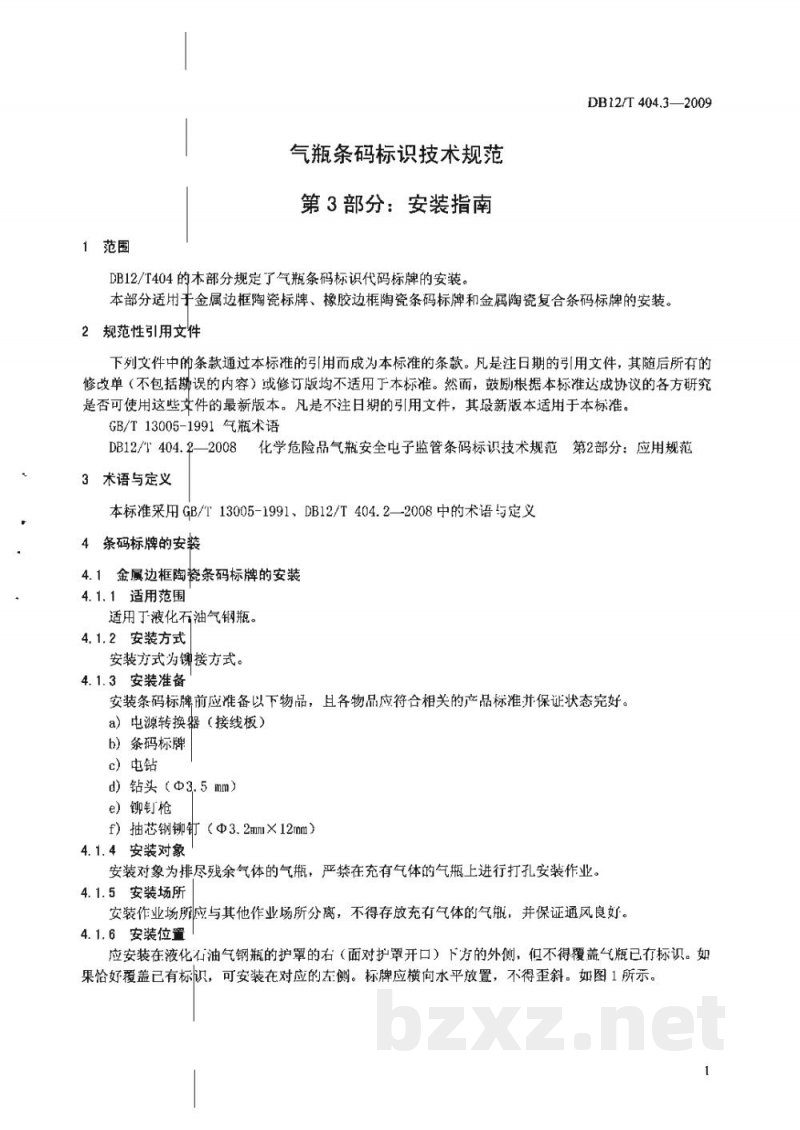

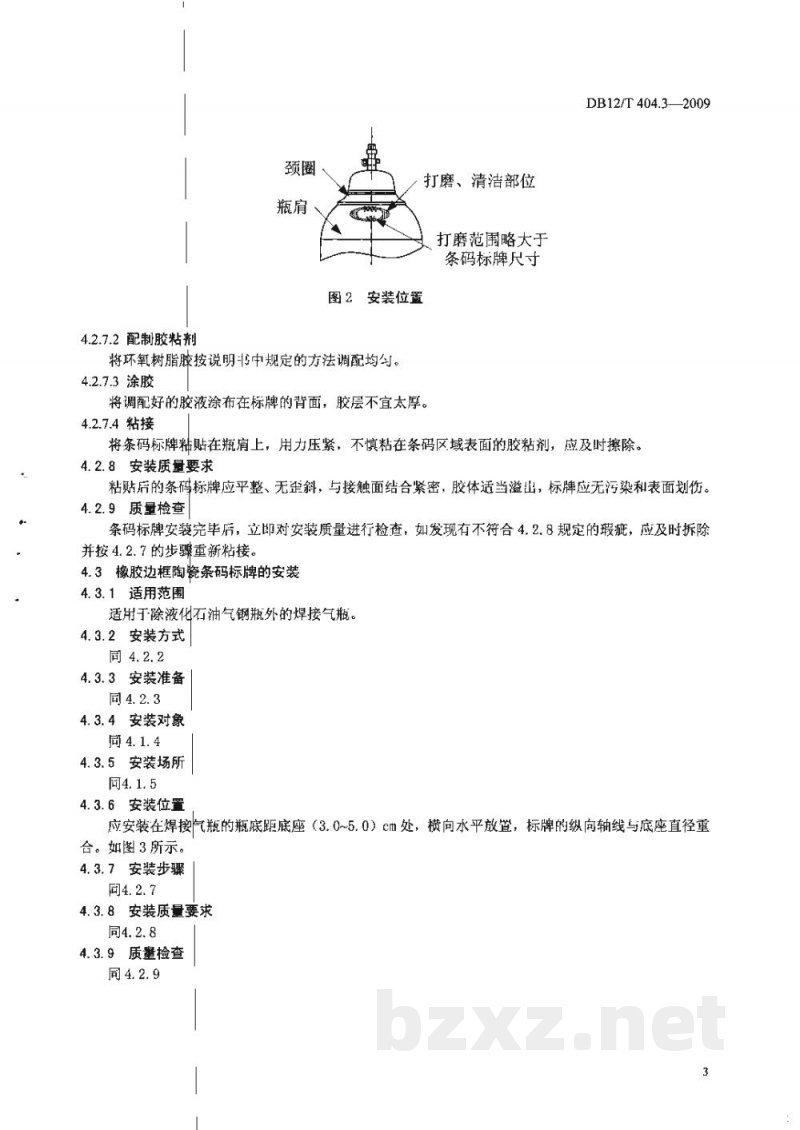

ICS 35.040 A24 DB12 天津市地方标准 DB12/T 404.3—2009 气瓶条码标识技术规范 第3部分：安装指南 2009-01-05发布 2009-03-15实施 天津市质量技术监督局发布 前言 本部分是《气瓶条码标识技术规范》的第3部分。本部分依据GB/T 1.1-2000的编写要求编写，由天津市质量技术监督局提出。 本部分起草单位：天津市质量技术监督局、天津市质量技术监督信息研究所。 本部分主要起草人：辛志学、张志雄、张然、高璇、李志勇。 本部分为首次发布。 1 范围 本部分规定了气瓶条码标识代码标牌的安装要求。本部分适用于金属边框陶瓷条码标牌、橡胶边框陶瓷条码标牌以及金属陶瓷复合条码标牌的安装。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准；鼓励根据本标准达成协议的各方研究是否采用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 13005-1991 气瓶术语 DB12/T 404.2-2009 气瓶条码标识技术规范 第2部分：应用规范 3 术语与定义 GB/T 13005-1991及DB12/T 404.2中的术语与定义适用于本标准。 4 条码标牌的安装 4.1 金属边框陶瓷条码标牌的安装 4.1.1 适用范围 适用于液化石油气钢瓶。 4.1.2 安装方式 采用铆接方式。 4.1.3 安装准备 安装前应准备以下物品，并确保符合相关标准且状态良好： a）电源转换器（接线板）； b）条码标牌； c）电钻； d）钻头（Φ3.5mm）； e）铆钉枪； f）抽芯钢铆钉（Φ3.2mm×12mm）。 4.1.4 安装对象 应为已排尽残余气体的气瓶，严禁在充有气体的气瓶上进行打孔作业。 4.1.5 安装场所 安装场所应与其他作业区域分离，不得存放充有气体的气瓶，并应保持良好通风。 4.1.6 安装位置 应安装在液化石油气钢瓶护罩开口方向右侧下方的外侧，不得覆盖原有标识。如有冲突，可安装在左侧。标牌应水平放置，不得倾斜。 4.1.7 安装步骤 4.1.7.1 打孔 钻头应与护罩曲面保持垂直，不得倾斜。 4.1.7.2 安装标牌 先打第一个孔并用铆钉固定标牌一端，再打第二个孔并固定另一端，完成安装。 4.1.8 安装质量要求 安装后的标牌应平整、牢固、不倾斜，与接触面结合紧密，不得有破损、污染或划伤。 4.1.9 质量检查 安装完成后应进行检查，如不符合要求，应拆除并按规定步骤重新安装。 4.2 金属陶瓷复合条码标牌的安装 4.2.1 适用范围 适用于无缝气瓶、溶解乙炔气瓶、车用气瓶、低温绝热气瓶及其他气瓶。 4.2.2 安装方式 采用粘接方式。 4.2.3 安装准备 应准备以下物品： a）打磨工具； b）条码标牌； c）胶粘剂（双组份环氧树脂胶）； d）丙酮（必要时）。 4.2.4 安装对象 同4.1.4要求。 4.2.5 安装场所 同4.1.5要求。 4.2.6 安装位置 应安装在瓶帽开口背面的颈圈下方约1.0cm的瓶肩处，不得覆盖原有标识。如有冲突，可左右调整位置。标牌应水平放置，不得倾斜。 4.2.7 安装步骤 4.2.7.1 表面处理 清除粘接区域的油漆和锈迹，打磨范围应略大于标牌尺寸，不得损伤瓶体。随后用丙酮或干净无油污的棉布清洁表面。 4.2.7.2 配制胶粘剂 按说明书要求均匀调配环氧树脂胶。 4.2.7.3 涂胶 将胶粘剂均匀涂覆于标牌背面，胶层不宜过厚。 4.2.7.4 粘接 将标牌粘贴于瓶肩位置并压紧，如有胶液污染条码区域，应及时清除。 （以下内容略）
