【地方标准】 气瓶条码标识技术规范 第2部分: 应用规范

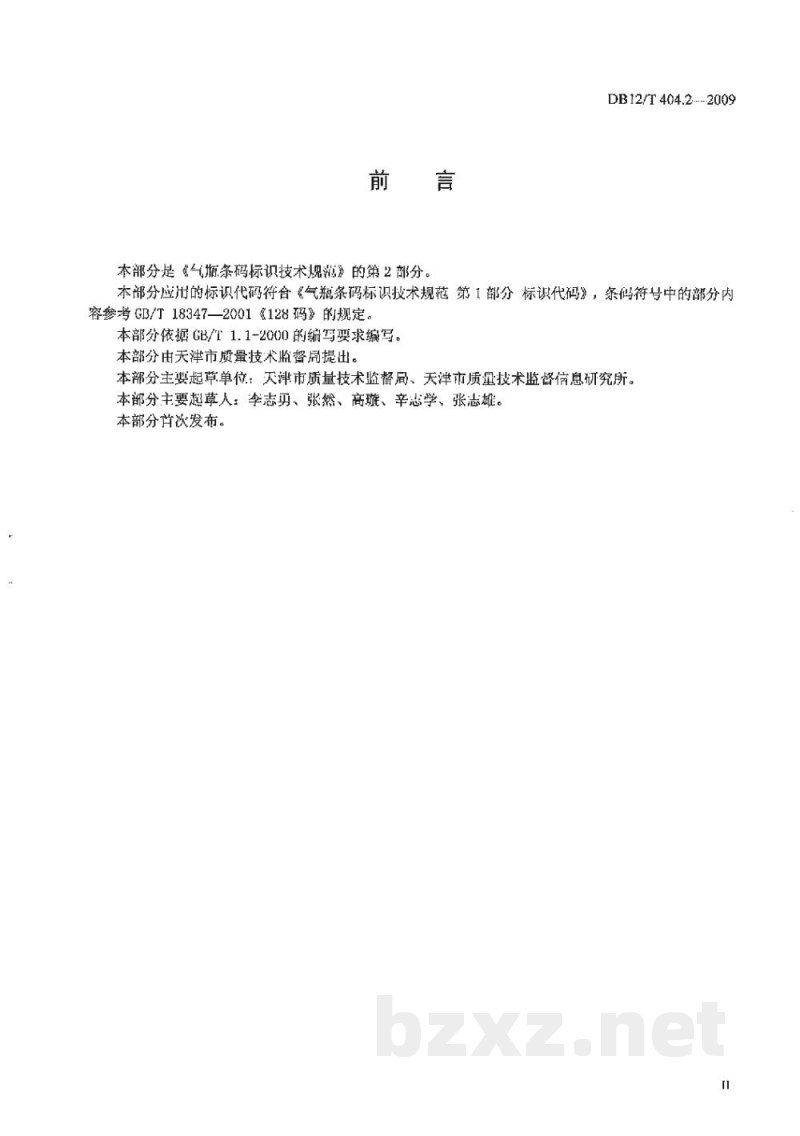

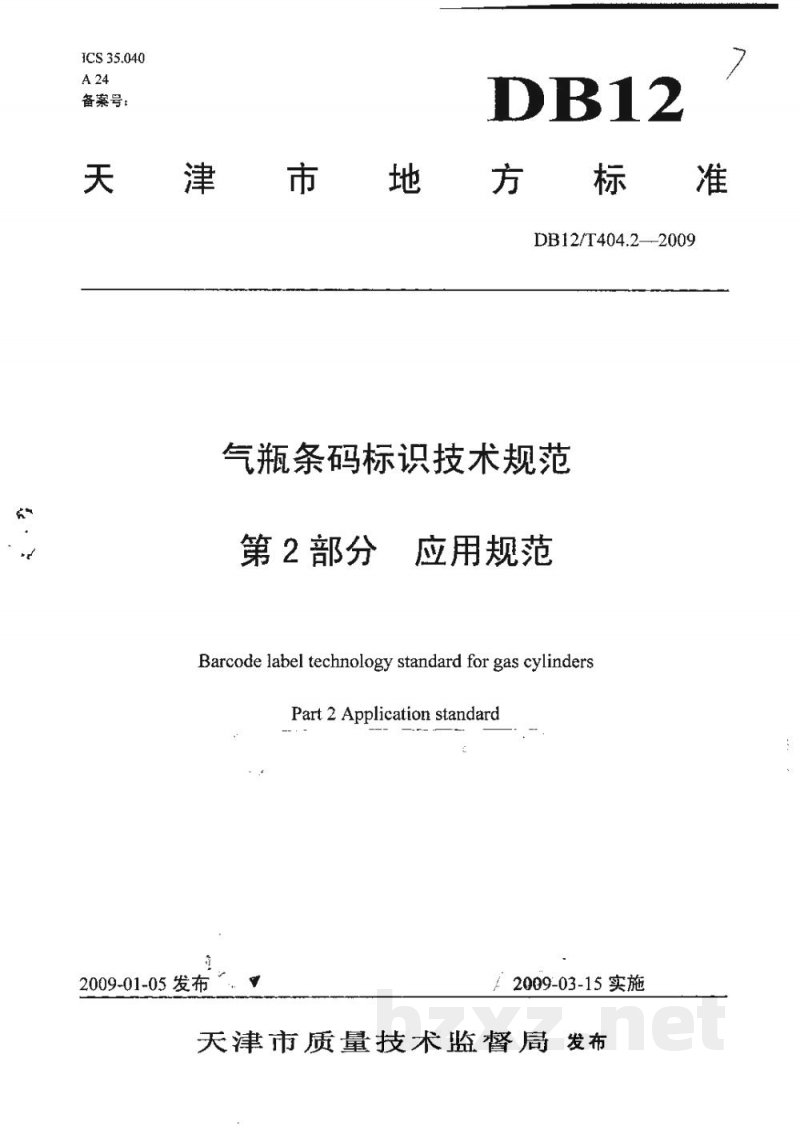

ICS 35.040 A24 DB12 天津市地方标准 DB12/T 404.2—2009 气瓶条码标识技术规范 第2部分：应用规范 2009-01-05发布 2009-03-15实施 天津市质量技术监督局发布 前言 本部分是《气瓶条码标识技术规范》的第2部分。本部分所应用的标识代码符合《气瓶条码标识技术规范 第1部分：标识代码》，条码符号部分内容参考GB/T 18347—2001《128码》的规定。本部分依据GB/T 1.1-2000的编写要求编写，由天津市质量技术监督局提出。 本部分起草单位：天津市质量技术监督局、天津市质量技术监督信息研究所。 本部分主要起草人：李志男、张然、高璇、辛志学、张志雄。 本部分为首次发布。 1 范围 本部分规定了气瓶条码标识技术规范的术语与定义、标牌种类、适用对象及安装方式、标牌尺寸、条码区域、使用寿命与耐温范围以及检验方法等内容。本部分适用于气瓶条码标识代码标牌的设计与应用。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准；鼓励根据本标准达成协议的各方研究是否采用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 12905-2000 条码术语 GB/T 13005-1991 气瓶术语 GB/T 18347-2001 128码 GB/T 14258-2003 信息技术 自动识别与数据采集技术 条码符号印制质量的检验 GB/T 18348-2001 商品条码符号印制质量的检验 DB12/T 404.1-2009 气瓶条码标识技术规范 第1部分：标识代码 3 术语与定义 GB/T 12905、GB/T 13005及DB12/T 404.1中的术语与定义适用于本标准。 3.1 条码区域（barcode area） 条码符号（含空白区）、提示性文字和供人识别字符所覆盖的区域。 3.2 提示性文字（indicative text） 位于条码符号上方，用于表示气瓶归属单位及气体种类等信息的汉字。 3.3 供人识别字符（recognition character for people） 位于条码符号下方，用于表示条码对应信息的一组阿拉伯数字。 4 标牌种类 4.1 陶瓷条码标牌 4.1.1 金属边框陶瓷条码标牌 以陶瓷为条码区域，四周加装不锈钢保护边框。 4.1.2 橡胶边框陶瓷条码标牌 以陶瓷为条码区域，四周加装橡胶保护边框。 4.2 金属陶瓷复合条码标牌 以不锈钢为基材，表面烧结陶瓷形成的条码标牌。 5 适用对象及安装方式 不同标牌种类适用于不同类型气瓶，并采用相应安装方式： — 金属边框陶瓷条码标牌：适用于液化石油气钢瓶，采用铆接方式安装； — 橡胶边框陶瓷条码标牌：适用于焊接气瓶（除液化石油气钢瓶），采用粘接方式安装； — 金属陶瓷复合条码标牌：适用于无缝气瓶和溶解乙炔气瓶。 6 标牌尺寸 6.1 金属边框陶瓷条码标牌 标牌尺寸应符合相关图示要求，包括气瓶产权单位简称、气体名称及条码区域布局。 6.2 橡胶边框陶瓷条码标牌 标牌尺寸应符合相关图示要求，包含条码区域、提示性文字及识别字符等内容。 6.3 金属陶瓷复合条码标牌 标牌尺寸应符合规定图示要求。 7 条码区域 7.1 基本内容 条码区域包括条码符号、提示性文字、供人识别字符及左右空白区四部分。 7.2 条码符号 7.2.1 条码区域及保护框尺寸 条码区域及保护框尺寸应符合规定表格要求。 7.2.2 Z尺寸（窄单元尺寸） Z尺寸应符合不同标牌类型的规定要求。 （以下内容略）
