【15S202】 室内消火栓安装

本图集为修编图集, 根据《消防给水及消火栓系统技术规范》GB50974-2014进行编制， 替代04S202《室内消火栓安装》。适用于新建、扩建和改建的民用、工业、市政等建设工程中室内消火栓安装。图集为施工安装图集，可用于指导和规范室内消火栓安装。设计人员可直接选用，施工人员可照图施工。为解决机场、大型商场、会场等大体量建筑内室内消火栓的安装难题，新编了消火栓室内地面下安装。前后开门的消火栓箱给公建消火栓布置带来了方便。作为消防软管卷盘的补充，增加编制了轻便消防水龙的安装。图集内容丰富、安装方式多样、实用性强。 主要内容包括单栓（甲、乙、丙、丁）；双栓（甲、乙、丙）；薄型单栓、双栓；带应急照明单栓（甲、乙）、双栓（甲、乙）；单栓、双栓带消防软管或轻便消防水龙；薄型单栓、双栓带消防软管或轻便消防水龙等各种类型的室内消火栓箱及消防柜的安装等内容。

15S202

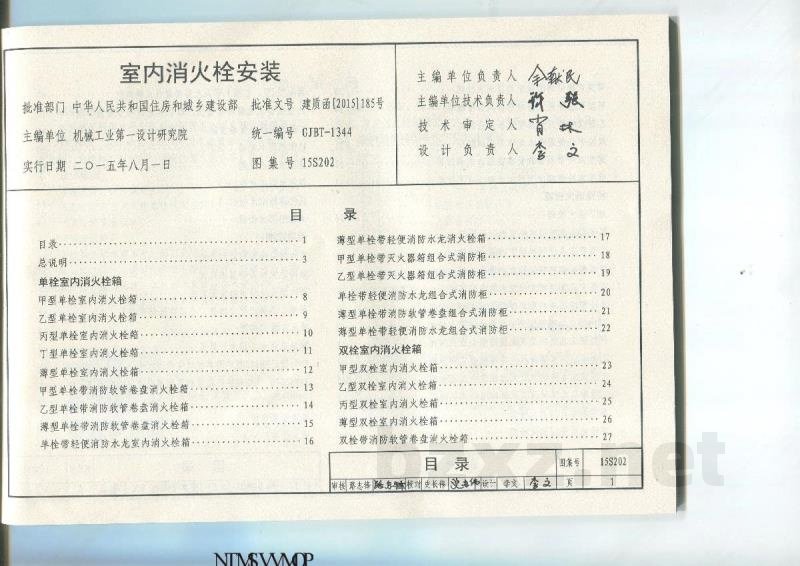

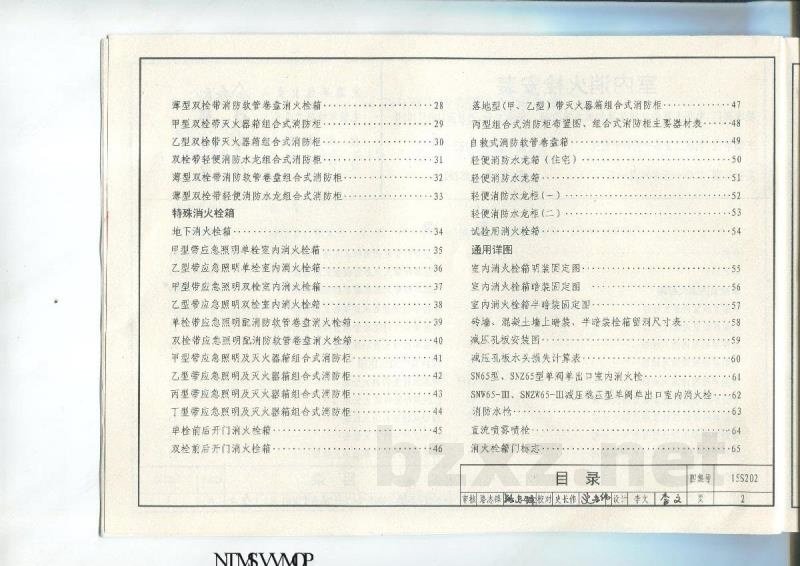

目录
总说明
单栓室内消火栓箱
甲型单栓室内消火栓箱
乙型单栓室内消火栓箱
丙型单栓室内消火栓箱
丁型单栓室内消火栓箱
薄型单栓室内消火栓箱
甲型单栓带消防软管卷盘消火栓箱
乙型单栓带消防软管卷盘消火栓箱
薄型单栓带消防软管卷盘消火栓箱
单栓带轻便消防水龙室内消火栓箱
薄型单栓带轻便消防水龙室内消火栓箱
甲型单栓带灭火器箱组合式消防柜
乙型单栓带灭火器箱组合式消防柜
单栓带轻便消防水龙组合式消防柜
薄型单栓带消防软管卷盘组合式消防柜
薄型单栓带轻便消防水龙组合式消防柜
双栓室内消火栓箱
甲型双栓室内消火栓箱
乙型双栓室内消火栓箱
丙型双栓室内消火栓箱
薄型双栓室内消火栓箱
双栓带消防软管卷盘消火栓箱
薄型双栓带消防软管卷盘消火栓箱
甲型双栓带灭火器箱组合式消防柜
乙型双栓带灭火器箱组合式消防柜
双栓带轻便消防水龙组合式消防柜
薄型双栓带消防软管卷盘组合式消防柜
薄型双栓带轻便消防水龙组合式消防柜
特殊消火栓箱
地下消火栓箱
甲型带应急照明单栓室内消火栓箱
乙型带应急照明单栓室内消火栓箱
甲型带应急照明双栓室内消火栓箱
乙型带应急照明双栓室内消火栓箱
单栓带应急照明配消防软管卷盘消火栓箱
双栓带应急照明配消防软管卷盘消火栓箱
甲型带应急照明及灭火器箱组合式消防柜
乙型带应急照明及灭火器箱组合式消防柜
丙型带应急照明及灭火器箱组合式消防柜
丁型带应急照明及灭火器箱组合式消防柜
单栓前后开门消火栓箱
栓前后开门消火栓箱
落地型(甲、乙型)带灭火器箱组合式消防柜
丙型组合式消防柜布置图
组合式消防柜主要器材表
自救式消防软管卷盘箱
轻便消防水龙箱(一)
轻便消防水龙箱(二)
轻便消防水龙柜(一)
轻便消防水龙柜(二)
试验用消火栓箱
通用详图
室内消火栓箱明装固定图
室内消火栓箱暗装固定图
室内消火栓箱半暗装固定图
砖墙、混凝土墙上暗装、半暗装栓箱留洞尺寸表
减压孔板安装图
减压孔板水头损失计算表
SN65型、SNZ65型单阀单出口室内消火栓
SNW65-Ⅲ、SNZW65-Ⅲ减压稳压型单阀单出口室内消火栓
消防水枪
直流喷雾喷
消火栓箱门标识
