【16S211】 高位消防贮水箱选用及安装

国家建筑标准设计图集 16S211 高位消防贮水箱选用及安装

【图集信息】
批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
出版日期：2017年3月第1版
ISBN：978-7-5182-0601-8

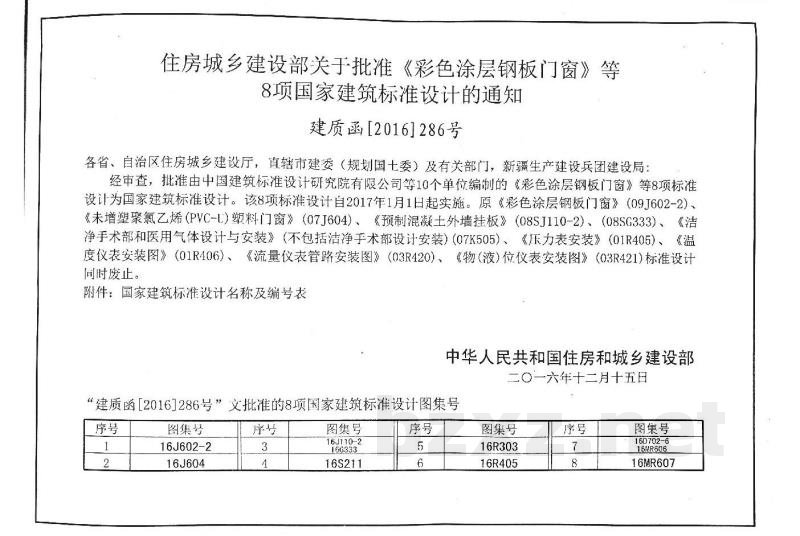

【批准通知】
住房城乡建设部关于批准《彩色涂层钢板门窗》等8项国家建筑标准设计的通知（建质函［2016]286号）：
经核查，批准由中国建筑标准设计研究院有限公司等10个单位编制的《高位消防贮水箱选用及安装》（图集号16S211）等8项标准设计为国家建筑标准设计。该标准设计自2017年1月1日起实施。

【目录】
总说明
消防水箱间平面布置及剖面示意图
焊接式消防水箱
- 焊接式高位消防水箱外形图
- 焊接式消防转输水箱外形图
- 焊接式消防减压水箱外形图
- 正方形焊接式消防水箱选用表（一、二、三）
- 矩形焊接式消防水箱选用表（一、二、三）
- 焊接式消防水箱箱体构造图
- 焊接式消防水箱基础图
- 焊接式消防水箱基础与槽钢支架连接图
- 焊接式消防水箱槽钢支架与箱体连接图
- 焊接式消防水箱箱体与矩管连接图（一、二）
装配式消防水箱
- 装配式弧肋板高位消防水箱外形图
- 装配式弧肋板消防转输水箱外形图
- 装配式弧肋板消防减压水箱外形图
- 正方形装配式弧肋板消防水箱选用表（一、二、三）
- 矩形装配式弧肋板消防水箱选用表（一、二、三）
- 装配式弧肋板消防水箱标准板
- 装配式弧肋板消防水箱连接图
- 装配式弧肋板消防水箱基础图（一、二）
水箱附件
- 水箱内人梯
- 水箱外人梯及材料表
- 水箱人孔
- 水箱配管接头安装图
- 溢流管、通气管安装图
- 液位计安装（磁耦合液位计、玻璃管液位计）
- 液压水位控制阀安装及水箱有效容积示意图
- 专用水泵补水安装及水箱有效容积示意图

1 编制依据
本图集根据中华人民共和国住房和城乡建设部建质函【2013】86号“关于印发《2013年国家建筑标准设计编制工作计划》的通知”进行编制。

2 设计依据
《建筑给水排水设计规范》 GB50015-2003（2009年版）
《消防给水及消火栓系统技术规范》
《自动喷水灭火系统设计规范》
《建筑机电工程抗震设计规范》
《建筑抗震设计规范》
《建筑结构荷载规范》
《混凝土结构设计规范》
《钢结构设计规范》
《给水批水工构筑物结构设计规范》GB/T20878-2007
《不锈钢和耐热钢牌号及化学成分》GB/T3280-2015
《不锈钢冷轧钢板和钢带》GB/T 983-2012
《不锈钢焊条》GB/T17853-1999
《不锈钢药芯焊丝》GB/T 17854-1999
《埋弧焊用不锈钢焊丝和焊剂》GB 50009-2012
《非结构构件抗震设计规范》JGJ339-2015
（注：当依据规范进行修订或有新标准实施时，应以现行标准为准。）

3 适用范围
本图集适用于9度及以下抗震设防区新建、改建、扩建的多层、高层、超高层等民用及工业建筑工程中高位成品水箱（含转输水箱、减压水箱）及有关附件的选用与安装。特殊设防类的建筑设置高位消防水箱应进行专门研究。

本图集的水箱为正方形和矩形，材质为热浸镀锌钢板或不锈钢板，有效容积系列包括6、9、12、18、36、50、60和100m³，水箱高度不大于2.5m。

4 主要材料
4.1 水箱箱体及箱底槽钢架
4.1.1 不锈钢：采用S30408、S31608。材料质量应符合现行国家标准《不锈钢和耐热钢牌号及化学成分》GB/T20878-2007和《不锈钢冷轧钢板和钢带》GB/T3280-2015的规定。本图集选用的不锈钢牌号为06Cr19Ni10和06Cr17Ni12Mo2，其相应的数字代号为S30408、S31608；抗拉强度设计值为175MPa。
4.1.2 热浸镀锌钢板：需满足以下要求：
1）基材为结构用钢，屈服强度不小于220MPa。
2）镀锌方式为等厚的热镀纯锌，单面公称镀锌层的重量不小于450g/m²，其他应满足现行国家标准《连续热镀锌钢板及钢带》GB/T2518-2008的相关要求。
本图集推荐选用的热浸镀锌钢板牌号为：S220GD+Z。
4.1.3 不锈钢焊条：奥氏体型不锈钢自动或半自动焊接采用的焊丝及相应的焊剂应与主体材料的力学性能及防腐蚀性能相匹配。焊丝应符合现行国家标准《不锈钢药芯焊丝》GB/T17853-1999或《埋弧焊用不锈钢焊丝和焊剂》GB/T17854-1999的规定。

4.2 水箱基础及预埋件材料
4.2.1 基础混凝土强度等级：不低于C30。
4.2.2 预埋件不锈钢：S30408、S31608。
4.2.3 预埋件钢筋：HRB400。
