【01S305、01(03)S305】 小型潜水排污泵选用及安装

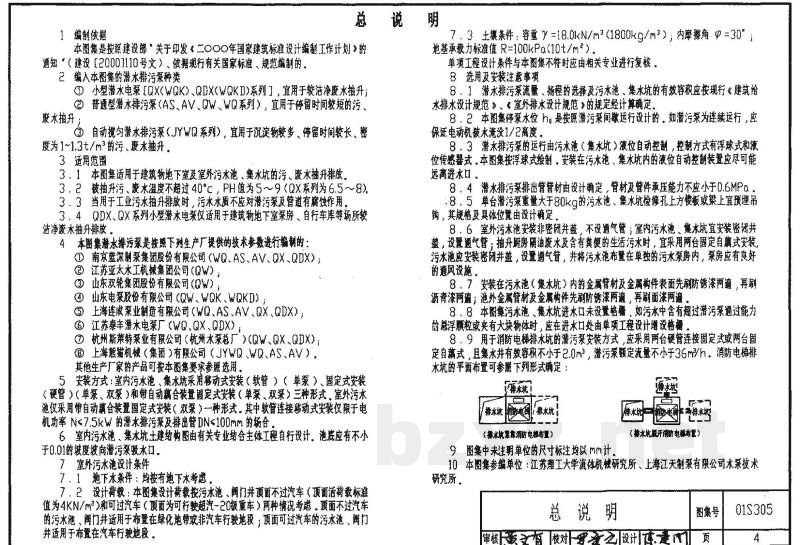

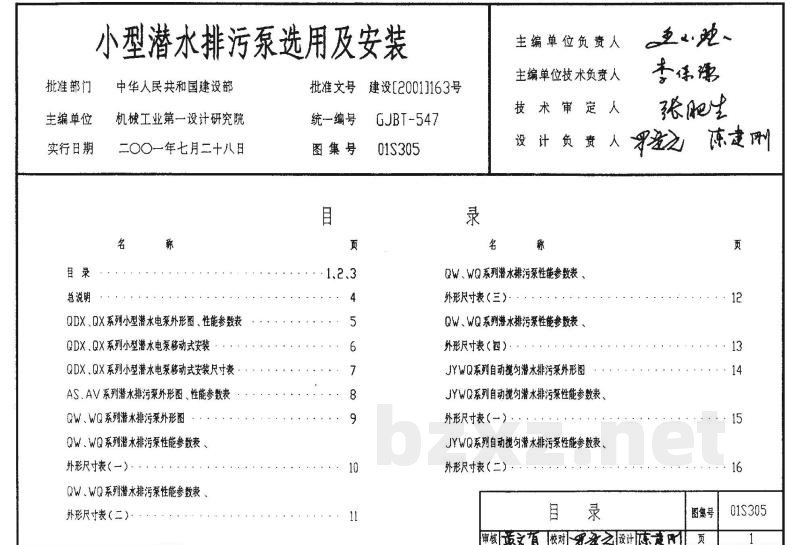

小型潜水排污泵选用及安装 批准部门：中华人民共和国建设部 主编单位：机械工业第一设计研究院 实行日期：二〇〇一年七月二十八日 批准文号：建设[2001]1163号 图集号：01S305 【目录】 - QDX、QX系列小型潜水电泵：外形图、性能参数表、移动式安装及尺寸表 - AS、AV系列潜水排污泵：外形图、性能参数表 - QW、WQ系列潜水排污泵：外形图、性能参数表、外形尺寸表 - JYWQ系列自动搅拌潜水排污泵：外形图、性能参数表、外形尺寸表 - 安装相关图集：包含软管连接移动式安装、硬管连接定式安装、固定式安装及其尺寸表、设备材料表，以及自动耦合装置安装等。 - 污水池及阀门井相关图纸：包含阀门井安装图、配筋图、盖板图，以及室外污水池的平面图、剖面图及配筋图等。 【总说明】 1. 编制依据：本图集按照建设部关于印发2000年国家建筑标准设计编制工作计划的通知编制，依据现行有关国家标准、规范编制。 2. 潜水排污泵种类： ① 小型潜水电泵 [QX(WQK)、QDX(WQKD)系列]：宜用于较清洁水抽升。 ② 普通型潜水排污泵 [AS、AV、QW、WQ系列]：宜用于停留时间较短的污水抽升。 ③ 自动搅拌潜水排污泵 [JYWQ系列]：宜用于沉淀物较多、停留时间较长、密度为1~1.3t/m³的污水抽升。 3. 适用范围： 3.1 本图集适用于建筑物地下室及室外污水池、集水坑的污水抽升排放。 3.2 被抽升污水温度不超过40℃，PH值为5～9（QX系列为6.5～8）。 3.3 当用于工业污水抽升排放时，污水水质不应对潜污泵及管道有腐蚀作用。 3.4 QDX、QX系列小型潜水电泵仅适用于建筑物地下室泵房、自行车库等场所较清洁水的抽升排放。 4. 生产厂家参考：包括南京蓝深制泵集团、江苏亚太水工机械集团、山东双轮集团、山东电泵股份有限公司、上海连成泵业制造有限公司、江苏泰丰潜水电泵厂、杭州斯莱特泵业有限公司、上海熊猫机械（集团）有限公司等。其他厂家产品可按本图集要求参照选用。 5. 安装方式： - 室内污水池、集水坑：采用移动式安装（软管连接，限电机功率N<7.5kw且排出管DN<100mm）、固定式安装（硬管连接）和带自动耦合装置的固定式安装（单泵或双泵）。 - 室外污水池：仅采用带自动耦合装置的固定式安装（双泵）。 6. 土建设计：室内污水池、集水坑底应有不小于0.01的坡度，坡向潜污泵吸水口。 7. 设计条件： 7.1 地下水条件：均按有地下水考虑。 7.2 设计荷载：分“顶面不过汽车”和“顶面可过汽车”两种情况考虑。顶面不过汽车的污水池、阀门井适用于布置在绿化地带或非汽车行驶路段；顶面可过汽车的污水池、阀门井适用于布置在汽车行驶路段。 7.3 土填条件：容重=18.0kN/m³，内摩擦角=30°，地基承载力标准值R=100kPa。若单项工程设计条件与本图集不符时，应由相关专业进行复核。 8. 选用及安装注意事项： 8.1 流量、扬程的选择及污水池、集水坑的有效容积应按现行建筑给水排水设计规范及《室外排水设计规范》的规定经计算确定。 8.2 本图集停泵水位hg是按照潜污泵间歇运行设计的，如潜污泵为连续运行，应保证电动机水位没过1/2高度。 8.3 潜水排污泵的运行由污水池（集水坑）液位自动控制，控制方式有浮球式和液位传感器式。本图集按浮球式绘制，液位控制装置应尽可能远离进水口。 8.4 潜水排污泵排出管材由设计确定，管材及管件承压能力不应小于0.6MPa。 8.5 单台潜污泵重量大于80kg时，污水池、集水坑检修孔上方楼板或梁上宜预埋吊钩。 8.6 室外污水池安装非密闭井盖，不设通气管；室内污水池、集水坑宜安装密闭井盖，并设置通气管。抽升厨房油脂废水及含有粪便的生活污水时，宜采用两台固定式安装；污水池应安装密闭井盖，设置通气管，并布置在单独的污水泵房内，泵房应有良好的通风设施。 8.7 防腐处理：安装在污水池（集水坑）内的金属管材及金属构件表面应先刷两遍防锈漆，再刷两遍沥青漆；池外金属管材及金属构件应先刷两遍防锈漆，再刷面漆。 8.8 进水口设计：本图集污水池、集水坑进水口未设置格栅；如污水中含有超过潜污泵通过能力的悬浮颗粒或大块物体时，应在进水口处由单项工程设计增设格栅。 8.9 消防电梯排水坑：潜污泵安装方式应采用两台硬管连接固定式或两台固定式安装，且集水井有效容积不小于2.0m³，潜污泵额定流量不小于36m³/h。 9. 其他：图集中未注明单位的尺寸标注均以mm计。 【潜水电泵型号参考】 1. QDX1.5-16-0.37 2. QDX3-8-0.18 3. QDX3-10-0.25 4. QDX3-14-0.37G 5. QX3-15-0.30 6. QDX3-18-0.55 7. QDX(WQKD)3-24-0.75 8. QX(WQK)3-24-0.75 9. QX4-20-0.55G 10. QX5-10-0.30 11. QDX6-7-0.25 12. QDX6-10-0.37G 13. QDX6-14-0.55 14. QX6-18-0.75
