【05SS522】 混凝土模块式排水检查井

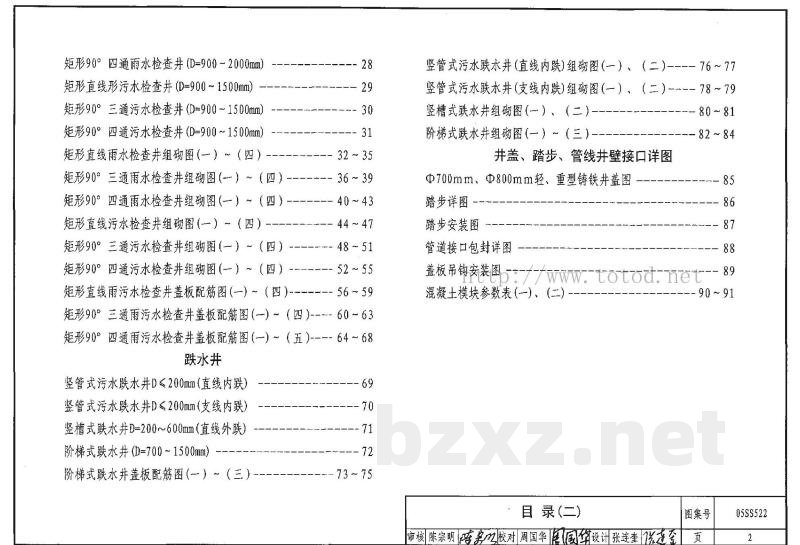

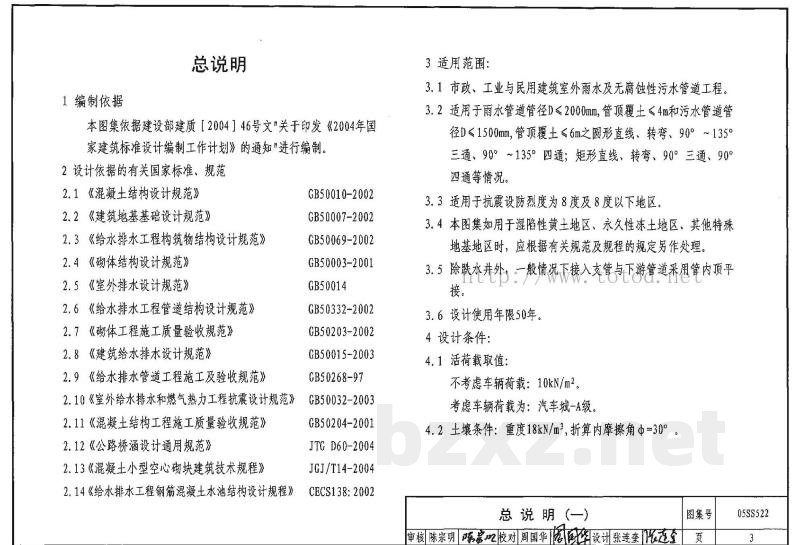

混凝土模块式排水检查井 批准部门：中华人民共和国建设部 主编单位：北京首都工程建筑设计有限公司 实行日期：2005年9月1日 批准文号：建质【2005】118号 统一编号：GJBT-872 图集号：05SS522 目录 (一) 总说明 (二) 圆形检查井 (三) 矩形检查井 (四) 跌水井 (五) 详图 总说明 1. 编制依据 本图集依据建设部建质【2004】46号文《关于印发2004年国家建筑标准设计编制工作计划的通知》进行编制。 2. 设计依据 2.1 《混凝土结构设计规范》 GB50010-2002 2.2 《建筑地基基础设计规范》 GB50007-2002 2.3 《给水排水工程构筑物结构设计规范》 GB50069-2002 2.4 《砌体结构设计规范》 GB50003-2001 2.5 《室外排水设计规范》 GB50014 2.6 《给水排水工程管道结构设计规范》 GB50332-2002 2.7 《砌体工程施工质量验收规范》 GB50203-2002 2.8 《建筑给水排水设计规范》 GB50015-2003 2.9 《给水排水管道工程施工及验收规范》 GB50268-97 2.10 《室外给水排水和燃气热力工程抗震设计规范》 GB50032-2003 2.11 《混凝土结构工程施工质量验收规范》 GB50204-2001 2.12 《公路桥涵设计通用规范》 JTG D60-2004 2.13 《混凝土小型空心砌块建筑技术规程》 JGJ/T14-2004 2.14 《给水排水工程钢筋混凝土水池结构设计规程》 CECS138:2002 3. 适用范围 3.1 适用于市政、工业与民用建筑室外雨水及无腐蚀性污水管道工程。 3.2 适用于雨水管道管径D≤2000mm，管顶覆土≤4m；污水管道管径D≤1500mm，管顶覆土≤6m之圆形直线、转弯、90°~135°三通、90°~135°四通；矩形直线、转弯、90°三通、90°四通等情况。 3.3 适用于抗震设防烈度为8度及8度以下地区。 3.4 本图集如用于湿陷性黄土地区、永久性冻土地区、其他特殊地基地区时，应根据有关规范及规程的规定另作处理。 3.5 除跌水井外，一般情况下接入支管与下游管道采用管内顶平接。 3.6 设计使用年限50年。 4. 设计条件 4.1 活荷载取值： - 不考虑车辆荷载时：10kN/m² - 考虑车辆荷载时：汽车城-A级 4.2 土壤条件：重度18kN/m³，折算内摩擦角Φ=30°。 4.3 地下水位：按有、无地下水二种情况设计。 - 有地下水：其水位按地面以下500mm考虑。 - 无地下水：其地下水位在底板以下200mm。 4.4 基础应座落在土质良好的原状土层上，地基承载力特征值不得小于100kPa，如不能满足要求，应进行地基处理。 5. 图集内容及使用条件 5.1 圆形井：有Φ700mm、Φ800mm、Φ900mm、Φ1100mm、Φ1300mm、Φ1500mm六种直径，分别适用于管径D=200~800mm的雨污水管道上。 5.2 矩形井：分为直线井、90°三通井及90°四通井，分别适用于管径D=900~2000mm的雨水管道上，管径D=900~1500mm的污水管道上。 5.3 跌水井：有竖管式、竖槽式和阶梯式三种形式，适用于雨水管上下游跌差≥1m和污水管上下游跌差≥0.5m时。 6. 采用材料 6.1 井壁材料：混凝土井壁墙体模块MU10；砌筑砂浆Mb10砌块专用水泥砂浆；灌芯混凝土Cb25；包封混凝土C25；勾缝、座浆、抹三角灰采用1:2（防水）水泥砂浆。 6.2 盖板：钢筋混凝土盖板C25。 6.3 底板：圆形井Φ<900mm采用素混凝土，强度等级C25；圆形井Φ≥900mm采用钢筋混凝土，强度等级C25；矩形井采用钢筋混凝土，强度等级C25。 6.4 垫层：C15素混凝土。 6.5 流槽：采用C15素混凝土浇筑或采用与检查井配套的材料砌筑。 6.6 井筒：直径Φ700mm、Φ800mm。 6.7 钢筋：采用HPB35级钢及HRB400级钢。 6.8 混凝土最大碱含量不得大于3.0kg/m³。 7. 一般规定 7.1 所有砌体均应灌芯，砌体施工质量控制等级为B级。 7.2 预制和现浇混凝土构件须保证表面平整、光滑。 7.3 井室施工前，应按其组砌图编制施工组织设计。 7.4 井筒或井室在地面至地面以下1500mm范围内以及寒冷地区地面至冻土线以下800mm范围内应配筋，每孔内配1根12mm竖筋。 7.5 流槽施工前应先将检查井之井基、井墙及模块接触表面洗刷干净。 7.6 混凝土盖板均为底层配筋，盖板在运输及堆放时不得倒置。 7.7 盖板、井盖安装时加1:2防水水泥砂浆座浆及抹三角灰，并使顶面标高要求与铺装路面平齐；设于非铺装地面时顶面应高出地面50mm或由设计人员确定。 7.8 回填土前应先将盖板盖好，井墙与井筒周围回填土需同时进行，回填土压实系数根据路面要求确定，但不应低于0.95。在寒冷地区井壁在冰冻线以上回填时，沿井壁外侧加填300mm宽的非冻胀土并满足路基要求。 7.9 支管基础落于井室肥槽中，肥槽须使用级配砂石或素混凝土填实。 7.10 圈梁遇管道时断开，圈梁主筋锚入管道包封内35d（d为钢筋直径）。 8. 施工及验收要点 8.1 混凝土模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。 8.2 砌筑砂浆所用的砂、水泥、水和外加剂等应符合有关规范及规程的要求。 8.3 灌芯混凝土应符合有关规范及规程的要求，当采用泵送混凝土时，其塌落度为140～160mm。 8.4 砌筑前应清理模块表面和孔洞内的杂物及污物；气候炎热或干燥时，砌筑前1～2小时应将模块喷水湿润。 8.5 首层混凝土模块应按设计图纸要求定位。 8.6 砌筑时宜采用专用工具施工，确保砂浆饱满，灰浆均匀，并应进行勾缝，随砌随勾缝，勾缝采用1:2（防水）水泥砂浆。 8.7 砌筑中应注意上下层对孔、错缝，严禁在模块砌体上留设脚手架孔。
