【S4(一)】 给水排水标准图集 室内给水排水管道及附件安装(一)(2004年合订本)

本合订本包括：02S403 《钢制管件》 　　本图集适用于一般工业与民用建筑、市政给水排水工程，工作压力≤1.6MPa，介质温度≤80℃。主要内容包括DN50～2000的弯头、渐缩异径弯头、三通、四通、异径管、喇叭口、钢制法兰、管道伸缩接头、柔性管接头、通气管、吸水喇叭口等管件的规格、尺寸及制作。可指导钢制管件的现场加工制作。02S404 《防水套管》　　本图集适用于民用及一般工业建筑、市政给水排水工程构（建）筑物。主要内容包括柔性防水套管、刚性防水套管、刚性防水翼环的做法。图集对防水套管的特点、选用方法、加工、防腐、安装等作了详细介绍。03S401《管道和设备保温、防结露及电伴热》　　本图集适用于一般工业及民用建筑内（含地沟）给排水管道和设备的热水保温、冷水防结露、热水电伴热保温及冷水电伴热防冻工程。主要内容包括金属管道、塑料给水管道、管道附件的保温、防结露和电伴热做法，绝热层、防潮层及保护层的设置要求和材料选择，绝热层厚度计算和选用，电伴热的设置要求和电功率计算，保温、防结露、电伴热的工程做法。图集增加了绝热层厚度计算、塑料管道的保温和防结露、电伴热的内容，更好地满足工程设计及施工的需要。03S402 《室内管道支架及吊架》　　本图集适用于民用建筑与一般工业建筑中的室内给排水管道，使用条件相同的室外给排水管道及安装在地沟内的管道可参考使用。系统运行的最低环境温度不低于-20℃、最高介质温度不高于150℃，保温厚度≤60mm，系统运行工作压力≤16MPa。适用的管径为DN15～DN400。主要内容包括室内管道常用固定、滑动、防晃和隔振支、吊、托架的制作及安装，成品支、吊架的选用及安装。图集适用于常用的金属管、塑料管、复合管等管材。

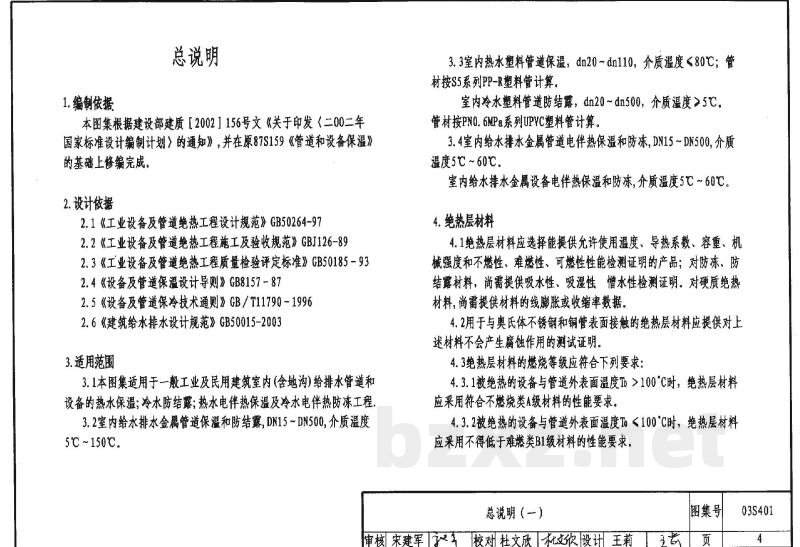

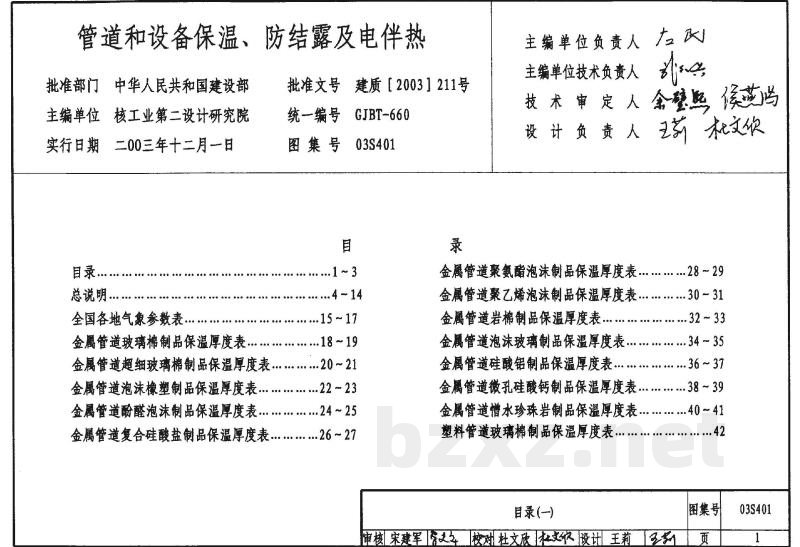

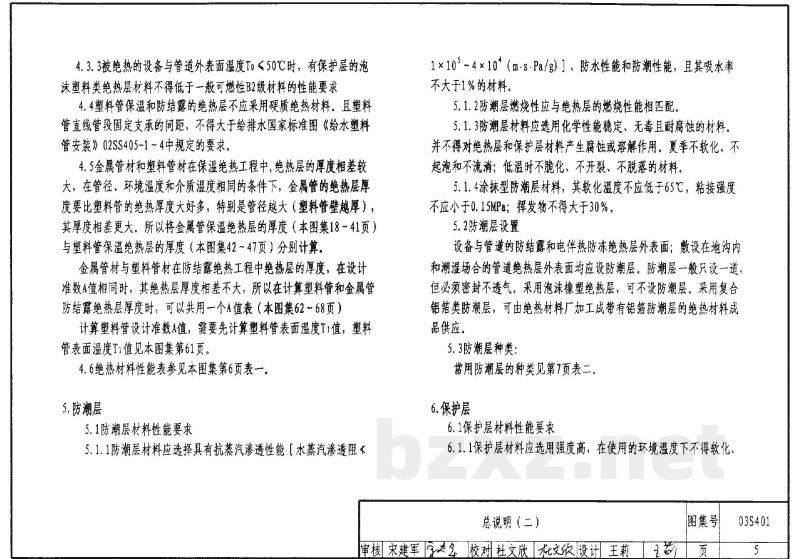

管道和设备保温、防结露及电伴热 批准部门：中华人民共和国建设部 主编单位：核工业第二设计研究院 实行日期：2003年12月1日 批准文号：建质【2003】1211号 统一编号：GJBT-660 图集号：03S401 1. 编制依据 本图集根据建设部建质【2002】156号文《关于印发<2002年国家标准设计编制计划>的通知》，并在原87S159《管道和设备保温》的基础上修编完成。 2. 设计依据 2.1《工业设备及管道绝热工程设计规范》GB50264-97 2.2《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.3《工业设备及管道绝热工程质量检验评定标准》GB50185-93 2.4《设备及管道保温设计导则》GB8157-87 2.5《设备及管道保冷技术通则》GB/T11790-1996 2.6《建筑给水排水设计规范》GB50015-2003 3. 适用范围 3.1 本图集适用于一般工业及民用建筑室内（含地沟）给排水管道和设备的热水保温、冷水防结露、热水电伴热保温及冷水电伴热防冻工程。 3.2 室内给水排水金属管道保温和防结露：DN15~DN500，介质温度5℃~150℃。 3.3 室内热水塑料管道保温：DN20~DN110，介质温度<80℃；管材按S5系列PP-R塑料管计算。 室内冷水塑料管道防结露：DN20~DN500，介质温度5℃；管材按PN0.6MPa系列UPVC塑料管计算。 3.4 室内给水排水金属管道电伴热保温和防冻：DN15~DN500，介质温度5℃~60℃；室内给水排水金属设备电伴热保温和防冻，介质温度5℃~60℃。 4. 绝热层材料 4.1 绝热层材料应选择能提供充许使用温度、导热系数、容重、机械强度和不燃性、难燃性、可燃性性能检测证明的产品；对防冻、防结露材料，尚需提供吸水性、吸湿性、增水性检测证明。对硬质绝热材料，尚需提供材料的线膨胀或收缩率数据。 4.2 用于与奥氏体不锈钢和铜管表面接触的绝热层材料应提供对上述材料不会产生腐蚀作用的测试证明。 4.3 绝热层材料的燃烧等级应符合下列要求： 4.3.1 被绝热的设备与管道外表面温度 $T_0 > 100^circ ext{C}$ 时，绝热层材料应采用符合不燃烧类A级材料的性能要求。 4.3.2 被绝热的设备与管道外表面温度 $T < 100^circ ext{C}$ 时，绝热层材料应采用不得低于难燃类B1级材料的性能要求。 4.3.3 被绝热的设备与管道外表面温度 $T_0 \le 50^circ ext{C}$ 时，有保护层的泡沫塑料类绝热层材料不得低于一般可燃性B2级材料的性能要求。 4.4 塑料管保温和防结露的绝热层不应采用硬质绝热材料。且塑料管直线管段固定支承的间距，不得大于给排水国家标准图《给水塑料管安装》03S405-1~4中规定的要求。 4.5 金属管材和塑料管材在保温绝热工程中，绝热层的厚度相差较大。在管径、环境温度和介质温度相同的条件下，金属管的绝热层厚度要比塑料管的绝热厚度大，特别是管径越大（塑料管壁越厚），其厚度相差更大。 在计算塑料管和金属管防结露绝热层厚度时，在设计准数A值相同时，其绝热层厚度相差不大。计算塑料管设计准数A值时，需要先计算塑料管表面温度 $T_1$ 值。 4.6 绝热材料性能表参见本图集第6页。 5. 防潮层 5.1 防潮层材料性能要求 5.1.1 防潮层材料应选择具有抗蒸汽渗透性能（水蒸汽渗透阻力 $1\times10^{-11} sim 4\times10^{-8} ext{ m}cdot ext{s}cdot ext{Pa/g}$）、防水性能和防潮性能，且其吸水率不大于1%的材料。 5.1.2 防潮层燃烧性能应与绝热层的燃烧性能相匹配。 5.1.3 防潮层材料应选用化学性能稳定、无毒且耐腐蚀的材料，不得对绝热层和保护层材料产生腐蚀或溶解作用。要求夏季不软化、不起泡和不流失；低温时不脆化、不开裂、不脱落。 5.1.4 涂抹型防潮层材料，其软化温度不应低于65℃，粘接强度不应小于0.15MPa，挥发物不得大于30%。 5.2 防潮层设置 设备与管道的防结露和电伴热防冻绝热层外表面：敷设在地沟内和潮湿场合的管道绝热层外表面均应设防潮层。防潮层一般只设一道，但必须密封不透气。采用泡沫橡塑绝热层可不设防潮层。采用复合铝箔类防潮层，可由绝热材料厂加工成带有铝箔防潮层的绝热材料成品供应。 5.3 防潮层种类：常用防潮层的种类见第7页表二。 6. 保护层 6.1 保护层材料性能要求 6.1.1 保护层材料应选用强度高，在使用的环境温度下不得软化。 【绝热材料性能表】 1. 玻璃棉制品：使用密度 45~90 kg/m³，使用温度 $\le 300^circ ext{C}$ 2. 超细玻璃棉制品：使用密度 60~80 kg/m³，使用温度 $\le 400^circ ext{C}$ 3. 泡沫橡塑制品 (PVC/NBR)：使用密度 40~95 kg/m³，使用温度 -40~105℃ 4. 酚醛泡沫制品 (PF)：使用密度 40~70 kg/m³，使用温度 -180~150℃ 5. 复合硅酸盐制品：使用密度 150~160 kg/m³，使用温度 -40~800℃ 6. 聚氨酯泡沫制品：使用密度 30~60 kg/m³，使用温度 -80~110℃ 7. 聚苯乙烯泡沫制品：使用密度 >30 kg/m³，使用温度 -30~50℃ 8. 聚乙烯泡沫制品 (PE)：使用密度 30~50 kg/m³ 9. 岩棉制品：使用密度 61~200 kg/m³ 10. 泡沫玻璃制品：使用密度 180 kg/m³，使用温度 $\le 192^circ ext{C}$ 11. 硅酸铝制品：使用密度 $\le 220$ kg/m³ 12. 微孔硅酸钙制品：使用密度 220 kg/m³ 13. 憎水珍珠岩制品：使用密度 220 kg/m³
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

S4(一)：给水排水标准图集 室内给水排水管道及附件安装(一)(2004年合订本)
02S403
目录
总说明
90度弯头大样图DN=50～400
90度弯头尺寸及重量表DN=50～400
90度弯头大样图DN=450～2000
90度弯头尺寸及重量表DN=450～2000
60度弯头大样图DN=50～2000
60度弯头尺寸及重量表DN=50～400
60度弯头尺寸及重量表DN=450～2000
45度弯头大样图DN=50～2000
45度弯头尺寸及重量表DN=50～400
45度弯头尺寸及重量表DN=450～2000
30度弯头大样图DN=50～2000
30度弯头尺寸及重量表DN=50～400
30度弯头尺寸及重量表DN=450～2000
22.5度弯头大样图DN=50～2000
22.5度弯头尺寸及重量表DN=50～400
22.5度弯头尺寸及重量表DN=450～2000
90度渐缩异径弯头大样图DN=80～400
90度渐缩异径弯头展开大样图DN=80～400
90度渐缩异径弯头尺寸及重量表DN=80～150
90度渐缩异径弯头尺寸及重量表DN=200～250
90度渐缩异径弯头尺寸及重量表DN=300～350
90度渐缩异径弯头尺寸及重量表DN=350～400
90度渐缩异径弯头大样图DN=450～2000
90度渐缩异径弯头展开大样图DN=450～2000
90度渐缩异径弯头尺寸及重量表DN=450～500
90度渐缩异径弯头尺寸及重量表DN=600～700
90度渐缩异径弯头尺寸及重量表DN=800～900
90度渐缩异径弯头尺寸及重量表DN=1000～1200
90度渐缩异径弯头尺寸及重量表DN=1400～1600
90度渐缩异径弯头尺寸及重量表DN=1800～2000
三通、四通大样图DN=80～200
三通、四通尺寸及重量表DN=80～200
三通、四通大样图DN=250～400
三通、四通尺寸及重量表DN=250～400
三通、四通大样图DN=450～500
三通、四通尺寸及重量表DN=450～500
三通、四通大样图DN=600～700
三通、四通尺寸及重量表DN=600～700
三通、四通大样图DN=800～2000
三通、四通尺寸及重量表DN=800～1000
补强三通、四通大样图DN=800～1000
补强三通、四通尺寸及重量表DN=800～1000
等径三通、四通大样图DN=50～600
等径三通、四通尺寸及重量表DN=50～600
补强等径三通、四通大样图DN=700～1000
补强等径三通、四通尺寸及重量表DN=700～1000
异径管大样图DN=80～600
异径管尺寸及重量表DN=80～300
异径管尺寸及重量表DN=350～600
异径管大样图DN=700～2000
异径管尺寸及重量表DN=700～1200
异径管尺寸及重量表DN=1400～2000
偏心异径管大样图DN=80～250
偏心异径管尺寸及重量表(1)DN=80～250
偏心异径管尺寸及重量表(2)DN=80～250
偏心异径管大样图DN=300～500
偏心异径管尺寸及重量表(1)DN=300～500
偏心异径管尺寸及重量表(2)DN=300～500
偏心异径管大样图DN=600～1000
偏心异径管尺寸及重量表(1)DN=600～1000
偏心异径管尺寸及重量表(2)DN=600～1000
偏心异径管大样图DN=1200～2000
偏心异径管尺寸及重量表(1)DN=1200～2000
偏心异径管尺寸及重量表(2)DN=1200～2000
喇叭口大样图DN=50～1000；DN/DN1=1/1.5～1.6
喇叭口尺寸及重量表DN=50～1000；DN/DN1=1/1.5～1.6
喇叭口大样图DN=50～1000；DN/DN1=1/1.8～2.5
喇叭口尺寸及重量表DN=50～1000；DN/DN1=1/1.8～2.5
钢制法兰大样图PN0.25MPa
钢制法兰尺寸及重量表PN0.25MPa
钢制法兰大样图PN0.6MPa
钢制法兰尺寸及重量表PN0.6MPa
钢制法兰大样图PN1.0MPa
钢制法兰尺寸及重量表PN1.0MPa
钢制法兰大样图PN1.6MPa
钢制法兰尺寸及重量表PN1.6MPa
排气三通大样图DN=100～1000
排气三通尺寸及重量表DN=100～450
排气三通尺寸及重量表DN=500～1000
排泥三通大样图DN=200～1000
钢制排泥三通尺寸及重量表DN=200～1000
90度对焊无缝管件
45度对焊无缝管件
椭圆封头大样图DN400～2000
椭圆封头尺寸及重量表DN400～2000
单法兰管道限位伸缩接头DN=65～3000
双法兰管道传力接头DN=300～2000
单法兰管道伸缩接头DN=65～3000
卡箍式柔性管接头H型DN=50～3000
卡箍式柔性管接头L型DN=50～100
卡箍式柔性管接头F型DN=50～200
卡箍式柔性管接头J型DN=70～1000
弯管型通气管DN=100～200
罩型通气管DN=200～600
吸水喇叭管DN=100～1400
吸水喇叭管支架(A、B、C、D型)
02S404
目录
总说明
柔性防水套管（A型）安装图
柔性防水套管（B型）安装图
柔性防水套管尺寸、重量表
法兰套管（A型）
法兰套管（B型）
法兰套管尺寸、重量表
密封圈
密封圈尺寸、重量表
法兰压盖
法兰压盖尺寸、重量表
刚性防水套管（A型）安装图（一）
刚性防水套管（A型）安装图（二）
刚性防水套管（A型）尺寸、重量表
刚性防水套管（B型）安装图
刚性防水套管（B型）尺寸、重量表
刚性防水套管（C型）安装图
刚性防水套管（C型）尺寸、重量表
刚性防水翼环安装图（一）
刚性防水翼环尺寸、重量表（一）
刚性防水翼环安装图（二）
刚性防水翼环尺寸、重量表（二）
03S401

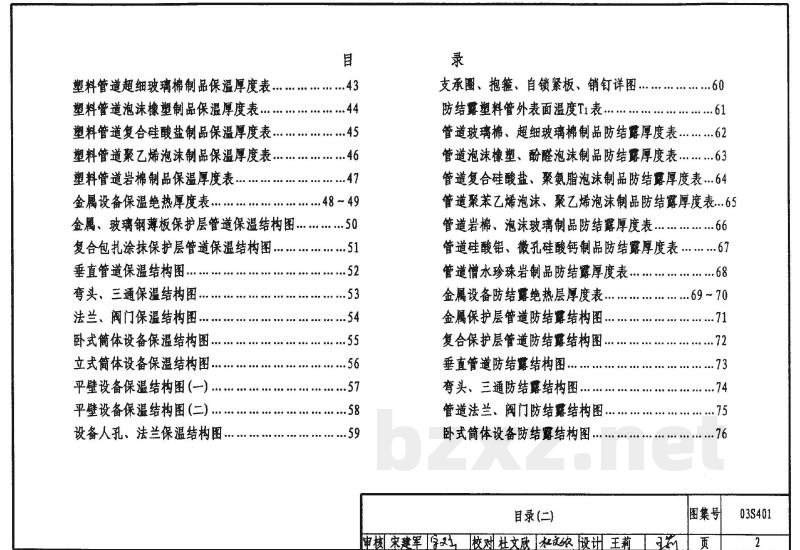

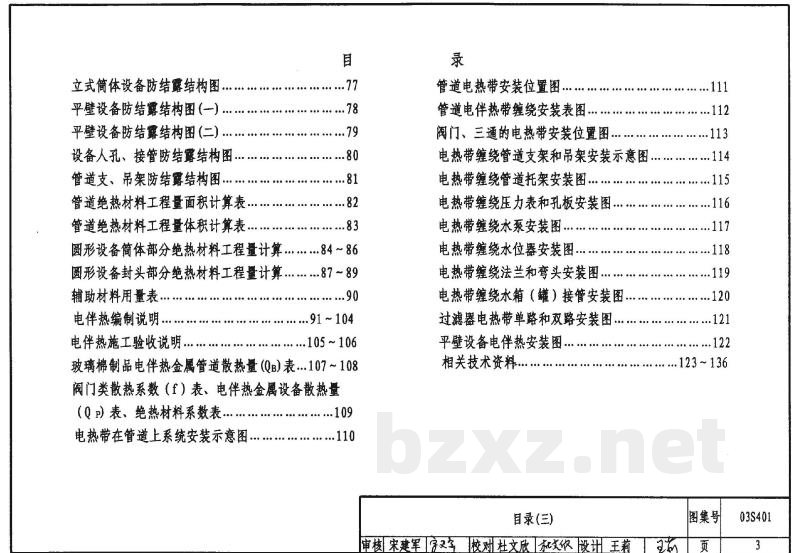

目录
总说明
全国各地气象参数表
金属管道玻璃棉制品保温厚度表
金属管道超细玻璃棉制品保温厚度表
金属管道泡沫橡塑制品保温厚度表
金属管道酚醛泡沫制品保温厚度表
金属管道复合硅酸盐制品保温厚度表
金属管道聚氨酯泡沫制品保温厚度表
金属管道聚乙烯泡沫制品保温厚度表
金属管道岩棉制品保温厚度表
金属管道泡沫玻璃制品保温厚度表
金属管道硅酸铝制品保温厚度表
金属管道微孔硅酸钙制品保温厚度表
金属管道憎水珍珠岩制品保温厚度表
塑料管道玻璃棉制品保温厚度表
塑料管道超细玻璃棉制品保温厚度表
塑料管道泡沫橡塑制品保温厚度表
塑料管道复合硅酸盐制品保温厚度表
塑料管道聚乙烯泡沫制品保温厚度表
塑料管道岩棉制品保温厚度表
金属设备保温绝热厚度表
金属、玻璃钢薄板保护层管道保温结构图
复合包扎涂抹保护层管道保温结构图
垂直管道保温结构图
弯头、三通保温结构图
法兰、阀门保温结构图
卧式筒体设备保温结构图
立式筒体设备保温结构图
平壁设备保温结构图(一)
平壁设备保温结构图(二)
设备人孔、法兰保温结构图
支承圈、抱箍、自锁紧板、销钉详图
防结露塑料管外表面温度T1表
管道玻璃棉、超细玻璃棉制品防结露厚度表
管道泡沫橡塑、酚醛泡沫制品防结露厚度表
管道复合硅酸盐、聚氨脂泡沫制品防结露厚度表
管道聚苯乙烯泡沫、聚乙烯泡沫制品防结露厚度表
管道岩棉、泡沫玻璃制品防结露厚度表
管道硅酸铝、微孔硅酸钙制品防结露厚度表
管道憎水珍珠岩制品防结露厚度表
金属设备防结露绝热层厚度表
金属保护层管道防结露结构图
复合保护层管道防结露结构图
垂直管道防结露结构图
弯头、三通防结露结构图
管道法兰、阀门防结露结构图
卧式筒体设备防结露结构图
立式筒体设备防结露结构图
平壁设备防结露结构图(一)
平壁设备防结露结构图(二)
设备人孔、接管防结露结构图
管道支、吊架防结露结构图
管道绝热材料工程量面积计算表
管道绝热材料工程量体积计算表
圆形设备筒体部分绝热材料工程量计算
圆形设备封头部分绝热材料工程量计算
辅助材料用量表
电伴热编制说明
电伴热施工验收说明
玻璃棉制品电伴热金属管道散热量(QB)表
阀门类散热系数(f)表、电伴热金属设备散热量(QP)表、绝热材料系数表
电热带在管道上系统安装示意图
管道电热带安装位置图
管道电伴热带缠绕安装表图
阀门、三通的电热带安装位置图
电热带缠绕管道支架和吊架安装示意图
电热带缠绕管道托架安装图
电热带缠绕压力表和孔板安装图
电热带缠绕水泵安装图
电热带缠绕水位器安装图
电热带缠绕法兰和弯头安装图
电热带缠绕水箱(罐)接管安装图
过滤器电热带单路和双路安装图
平壁设备电伴热安装图
相关技术资料
03S402
目录(一)～(四)
总说明(一)～(六)
A1、A2型吊架根部大样图
A3、A4型吊架根部大样图
A5、A6型吊架根部大样图
A7、A8型吊架根部大样图
A9、A10型吊架根部大样图
A11型吊架根部大样图
A12型吊架根部大样图
A13型吊架根部大样图
A14型吊架根部大样图
A15型吊架根部大样图
A16型吊架根部大样图
A17型吊架根部大样图
A18型吊架根部大样图
螺纹吊杆图(一)
螺纹吊杆图(二)
等径连接螺母及螺旋扣图
C1不保温型管卡大样图
C1保温型管卡大样图
C2不保温型管卡大样图
C2保温型管卡大样图
C3型管卡大样图
C4型管卡大样图
C5不保温型管卡大样图
C5保温型管卡大样图
C6不保温型管卡大样图
C6保温型管卡大样图
C7型管卡大样图
C8型管卡大样图
塑料开口式管夹及墙卡图
双杆吊架图(一)
双杆吊架图(二)
双杆吊架图(三)
防晃支架图(一)
防晃支架图(二)
防晃支架图(三)
弹簧吊架图
橡胶弹性吊架图
沿墙安装托钩式托架图
单管水平支架图
单管水平支架沿轻质墙安装图
沿墙安装单管托架图(一)
沿墙安装单管托架图(二)
沿墙安装双管托架图(一)
沿墙安装双管托架图(二)
沿墙安装双管托架图(三)
钢筋混凝土柱侧面预埋件式单管托架图(一)
钢筋混凝土柱侧面预埋件式单管托架图(二)
钢筋混凝土柱侧面预埋件式双管托架图(一)
钢筋混凝土柱侧面预埋件式双管托架图(二)
钢筋混凝土柱侧面胀锚螺栓固定单管托架图(一)
钢筋混凝土柱侧面胀锚螺栓固定单管托架图(二)
钢筋混凝土柱侧面胀锚螺栓固定双管托架图(一)
钢筋混凝土柱侧面胀锚螺栓固定双管托架图(二)
钢筋混凝土墙、柱预埋件式单管托架图(一)
钢筋混凝土墙、柱预埋件式单管托架图(二)
钢筋混凝土墙、柱预埋件式双管托架图(一)
钢筋混凝土墙、柱预埋件式双管托架图(二)
胀锚螺栓固定单管托架图(一)
胀锚螺栓固定单管托架图(二)
胀锚螺栓固定双管托架图(一)
胀锚螺栓固定双管托架图(二)
固定在钢结构上的双管托架图(一)
固定在钢结构上的双管托架图(二)
沿墙双管托吊架图
固定在钢结构上的双管托吊架图(一)
固定在钢结构上的双管托吊架图(二)
单管立式支架图(一)
单管立式支架图(二)
单管立式支架图(三)
单管立式支架图(四)
双管立式支架图
垂直管道钢管夹图(一)
垂直管道钢管夹图(二)
垂直管焊接鳍形吊板图
弯头焊接吊板图
穿楼板钢管支架图(一)
穿楼板钢管支架图(二)
水平管支座图(一)
水平管支座图(二)
水平管支座图(三)
水平管支座图(四)
弹性托架图
水平管滑动支座图(一)
水平管滑动支座图(二)
水平管导向支座图(一)
水平管导向支座图(二)
水平管单、双向限位支座图(一)
水平管单、双向限位支座图(二)
弯管支座图(一)
弯管支座图(二)
弯头焊接滑动支座图(一)
弯头焊接滑动支座图(二)
弯头焊接导向支座图
弯头焊接单、双向限位支座图
沿墙水平(垂直)安装单管固定托架图(一)
沿墙水平(垂直)安装单管固定托架图(二)
沿墙水平(垂直)安装双管固定托架图(一)
沿墙水平安装双管固定托架图(二)
预埋件式水平(垂直)安装单管固定托架图(一)
预埋件式水平(垂直)安装单管固定托架图(二)
预埋件式水平(垂直)安装双管固定托架图(一)
预埋件式水平安装双管固定托架图(二)
胀锚螺栓水平(垂直)安装单管固定托架图(一)
胀锚螺栓水平(垂直)安装单管固定托架图(二)
胀锚螺栓水平(垂直)安装双管固定托架图(一)
胀锚螺栓水平安装双管固定托架图(二)
成套系列管架及构件(一)
吊架根部大样图
锚栓安装示意图(一)
锚栓安装示意图(二)
管卡大样图(一)
管卡大样图(二)
管卡大样图(三)
单管吊架图
双管吊架图
三管吊架图
单杆吊架图
双杆吊架图(一)
双杆吊架图(二)
双杆吊架图(三)
沿墙安装单管托架图(一)
沿墙安装单管托架图(二)
沿墙安装单管托架图(三)
沿墙安装双管托架图(一)
沿墙安装双管托架图(二)
沿墙安装双管托架图(三)
固定在钢结构上的双管托吊架图
防晃支架图(一)
防晃支架图(二)
滑动支座图
槽钢详图
成套系列管架及构件(二)
钢制悬吊用铰链型管夹图
钢制支托用P形管卡图
支托用绝缘防震P形管卡图
Ω形管卡图
胀锚螺栓固定立管图
胀锚螺栓固定单管吊架图
胀锚螺栓固定双管吊架图
胀锚螺栓固定三管吊架图
胀锚螺栓吊杆悬吊单管吊架图
胀锚螺栓吊杆悬吊双管吊架图
胀锚螺栓吊杆悬吊三管吊架图
胀锚螺栓固定上下双管托吊架图
胀锚螺栓固定单管托架图(一)
胀锚螺栓固定单管托架图(二)
胀锚螺栓固定单管托架图(三)
胀锚螺栓固定并列双管托架图(一)
胀锚螺栓固定并列双管托架图(二)
弯脚槽钢尺寸和力学特性表
