【02SG614】 框架结构填充小型空心砌块墙体结构构造

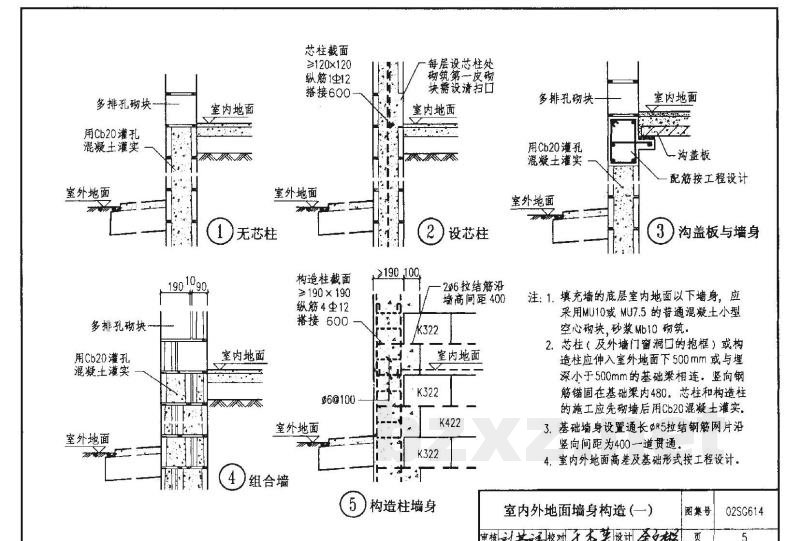

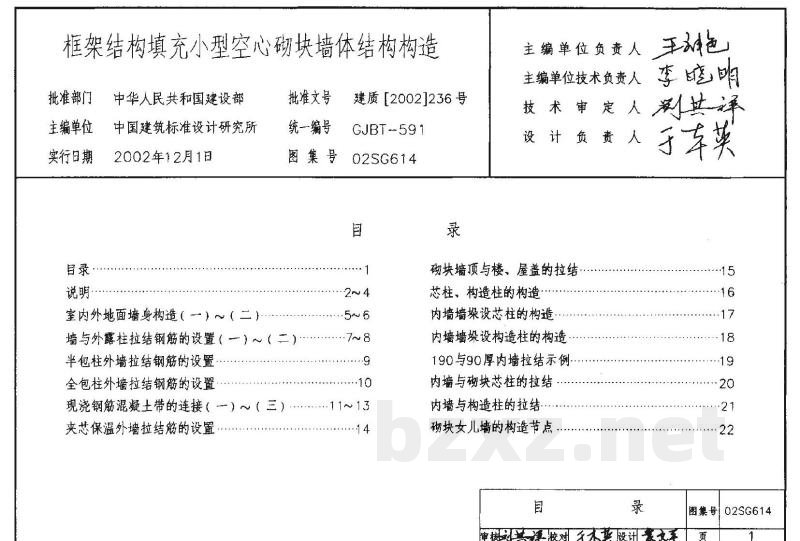

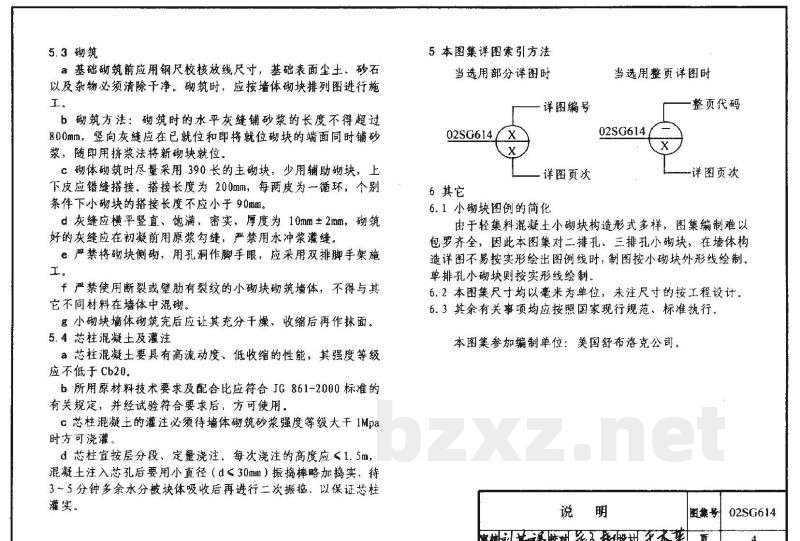

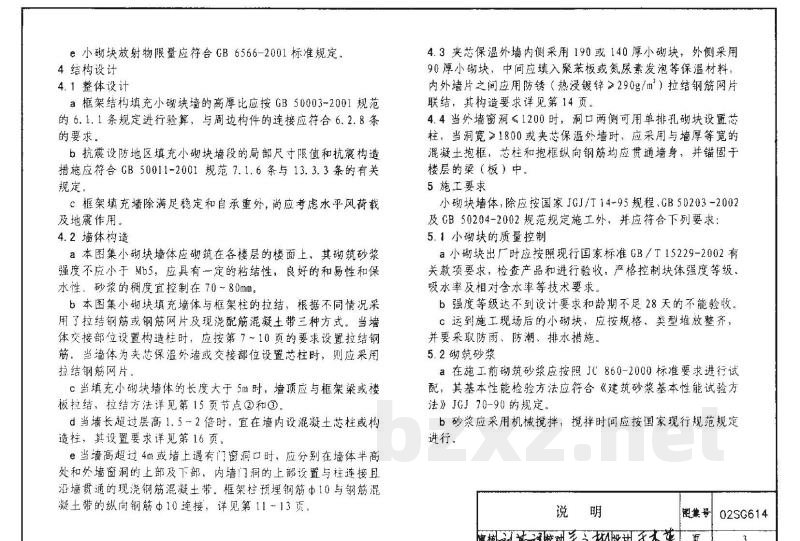

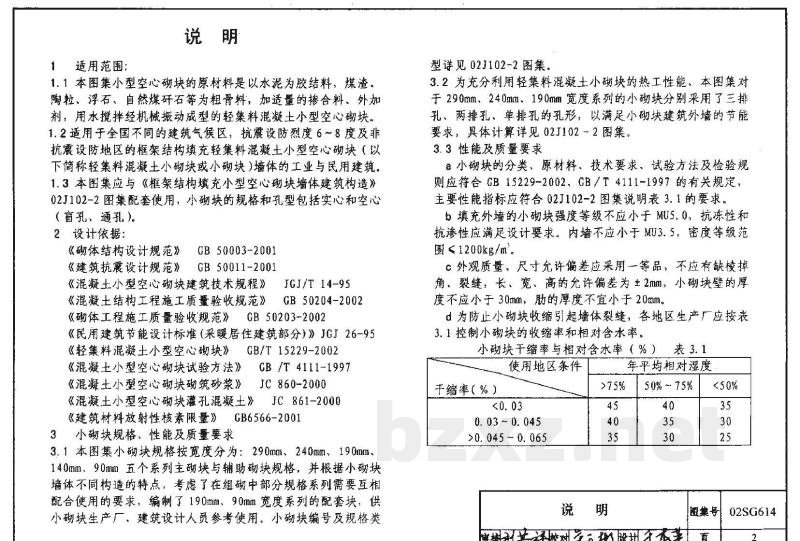

02SG614 框架结构填充小型空心砌块墙体构造 批准部门：中华人民共和国建设部 主编单位：中国建筑标准设计研究所 实行日期：2002年12月1日 图集号：GJBT-591 建质：[2002]236号 【目录】 1. 说明 2. 设计依据 3. 小砌块规格、性能及质量要求 4. 结构设计 5. 施工要求 6. 其他 1 说明 1.1 本图集小型空心砌块的原材料是以水泥为胶结料，煤渣、陶粒、浮石、自然煤矸石等为粗骨料，加适量的掺合料、外加剂，用水搅拌经机械振动成型的轻集料混凝土小型空心砌块。 1.2 适用于全国不同的建筑气候区，抗震设防烈度6～8度及非抗震设防地区的框架结构填充轻集料混凝土小型空心砌块（以下简称轻集料混凝土小砌块或小砌块）墙体的工业与民用建筑。 1.3 本图集应与《框架结构填充小型空心砌块墙体建筑构造》02J102-2图集配套使用，小砌块的规格和孔型包括实心和空心（盲孔、通孔）。 2 设计依据 - 《砌体结构设计规范》 - 《建筑抗震设计规范》GB 50003-2001 - 《混凝土结构工程施工质量验收规范》GB 50011-2001 - 《混凝土小型空心砌块建筑技术规程》JGJ/T 14-95 - 《混凝土结构工程施工质量验收规范》GB 50204-2002 - 《砌体工程施工质量验收规范》GB 50203-2002 - 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ 26-95 - 《轻集料混凝土小型空心砌块》GB/T 15229-2002 - 《混凝土小型空心砌块试验方法》GB/T 4111-1997 - 《混凝土小型空心砌块砌筑砂浆》JC 860-2000 - 《混凝土小型空心砌块灌孔混凝土》JC 861-2000 - 《建筑材料放射性核素限量》GB 6566-2001 3 小砌块规格、性能及质量要求 3.1 本图集小砌块规格按宽度分为：290mm、240mm、190mm、140mm、90mm五个系列。根据小砌块墙体不同构造特点，编制了190mm、90mm宽度系列的配套块，供生产厂、设计人员参考。详细规格见02J102-2图集。 3.2 为充分利用热工性能，290mm、240mm、190mm宽度系列的小砌块分别采用三排孔、两排孔、单排孔，以满足节能要求。 3.3 性能及质量要求： a. 小砌块分类、原材料、技术要求、试验方法及检验规则应符合GB 15229-2002、GB/T 4111-1997规定，主要性能指标应符合02J102-2图集要求。 b. 填充外墙的小砌块强度等级不应小于MU5.0，抗冻性和抗渗性应满足设计要求；内墙不应小于MU3.5，密度等级范围 $\le$ 1200kg/m³。 c. 外观质量及尺寸偏差应采用一等品。不应有缺棱掉角、裂缝。长、宽、高的允许偏差为2mm，小砌块壁厚不小于30mm，肋厚不宜小于20mm。 d. 为防止收缩引起裂缝，各地区应按表3.1控制收缩率和相对含水率。 表3.1 使用地区条件与干缩率、相对含水率关系 | 年平均相对湿度 | 干缩率 (%) | 相对含水率 (%) | | :--- | :--- | :--- | | 50%~75% | <0.03 | 45 | | | 0.03 ~ 0.045 | 40 | | | >0.045 ~ 0.065 | 35 | | <50% | 0.03 ~ 0.045 | 30 | | | >0.045 ~ 0.065 | 25 | e. 小砌块放射性限量应符合GB 6566-2001标准规定。 4 结构设计 4.1 整体设计 a. 框架结构填充小砌块墙的高厚比应按GB 50003-2001规范进行验算，与周边构件的连接应符合6.2.8条要求。 b. 抗震设防地区填充小砌块墙段的局部尺寸限值和抗震构造措施应符合GB 50011-2001规范要求。 c. 框架填充墙除满足稳定和自承重外，尚应考虑水平风荷载及地震作用。 4.2 墙体构造 a. 小砌块墙体应砌筑在各楼层的楼面上，其砌筑砂浆强度不应小于 Mb5，应具有良好的粘结性、和易性和保水性。砂浆稠度宜控制在70~80mm。 b. 墙体与框架柱的拉结采用拉结钢筋、钢筋网片或现浇配筋混凝土带三种方式。设置构造柱时按第7-10页要求设置拉结钢筋；夹芯保温外墙或设置芯柱时，采用拉结钢筋网片。 c. 当墙长大于5m时，墙顶应与框架梁或楼板拉结。 d. 当墙长超过层高1.5～2倍时，宜在墙内设混凝土芯柱或构造柱。 e. 当墙高超过4m或墙上有门窗洞口时，应在墙体半高处、外墙窗洞上部及下部、内墙门洞上部设置与柱连接且沿墙贯通的现浇钢筋混凝土带。 4.3 夹芯保温外墙内侧采用190或140mm厚小砌块，外侧采用90mm厚小砌块，中间填入保温材料（如聚苯板），内外墙片之间应用防锈（热浸镀锌$ge$290g/m²）拉结钢筋网片联结。 4.4 当外墙窗洞宽$le$1200mm时，洞口两侧可用单排孔砌块设置芯柱；当洞宽$ge$1800mm或为夹芯保温外墙时，应采用与墙厚等宽的混凝土抱框，芯柱和抱框纵筋应贯通墙身并锚固于梁（板）中。 5 施工要求 5.1 小砌块质量控制 a. 应按GB/T 15229-2002要求进行验收，严格控制强度等级、吸水率及相对含水率。 b. 强度等级达不到设计要求或龄期不足28天的不能验收。 c. 现场堆放应整齐，并采取防雨、防潮、排水措施。 5.2 砌筑砂浆 a. 砂浆应按JC 860-2000标准试配，性能应符合JGJ 70-90规定。 b. 砂浆应采用机械搅拌。 5.3 砌筑 a. 基础砌筑前应校核放线，清除尘土、砂石及杂物。 b. 砌筑时，水平灰缝长度不得超过800mm，竖向灰缝应在砌块就位时同时铺设并用挤浆法填实。 c. 尽量采用390mm长的主砌块，少用辅助砌块，上下皮应错缝搭接，搭接长度为200mm，个别条件下不应小于90mm。 d. 灰缝应横平竖直、饱满密实，厚度为10mm$pm$2mm，初凝前应勾缝，严禁用水冲浆灌缝。 e. 严禁将砌块侧砌用孔洞作脚手眼；严禁使用断裂或有裂纹的小砌块砌筑；不得在墙体中混砌不同材料。 f. 砌筑完后应待其充分干燥、收缩后再进行抹面。 5.4 芯柱混凝土及灌注 a. 芯柱混凝土应具有高流动度、低收缩性能，强度等级不低于 C20。 b. 原材料及配合比应符合 JC 861-2000标准。 c. 待墙体砌筑砂浆强度大于 1MPa 时方可灌注芯柱混凝土。 d. 芯柱宜按层分段、定量浇筑，每次高度$le$1.5m。混凝土注入后需用小直径（$d le$ 30mm）振捣棒略加捣实，待3-5分钟水分被吸收后再进行二次振捣。 6 其他 6.1 图例简化说明：对于二排孔、三排孔小砌块，若按实形绘图不易绘出，制图时按小砌块外形线绘制；单排孔小砌块按实形线绘制。 6.2 本图集尺寸单位均为毫米（mm）。 6.3 其余事项均按国家现行规范、标准执行。
