【03SG611】 砖混结构加固与修复

　　国家建筑标准设计《砖混结构加固与修复》图集主要内容是针对砖混结构工业与民用建筑及构筑物的静力加固和抗震加固，包括裂损结构补强加固、结构功能改造加固、单体构件加固、结构连接加固及结构总体布局加固等。本图集按地基基础、上部结构及围护结构三个组成部分分类编排，按单体构件、结构连接及总体布局示出。单体构件按柱、墙、砖过梁、混凝土大梁、楼板、阳台、围护墙及附属构件等绘制。本图集的编制，依据现行国家相关鉴定加固标准、规范和规程，着重于可靠性和适用性。　　结构加固前应进行可靠性鉴定，明确加固原因、加固内容和重点。应根据工程实际情况，按安全可靠、经济合理原则选择加固方案。单体构件加固一般可以选择和制定出明确的加固方案。结构总体布局、结构构件之间的连接以及结构整体性加固，则要求对结构的总体受力状态和性能进行全面的分析和对比，方能制定出合理的加固方案。　　对于砖混结构砖砌条形基础裂损加固，本图集提供了补强注浆法；对于地基加固，则有加大基础底面积法、条形基础改筏板基础、锚杆静压桩法及树根桩法等等。　　砖混结构中墙体加固，本图集推荐砂浆面层法、钢筋网水泥砂浆面层法及钢筋混凝土板墙法；对于柱子加固，则有混凝土围套法、外包钢法等。砖砌过梁是砖墙中的薄弱易裂损部份，加固方法有：型钢托梁、钢筋混凝土托梁及钢板楔等。　　楼板与屋面板加固有，本图集给出了粘钢法、粘贴碳纤维片材加固法；钢筋混凝土梁加固有粘钢法、粘贴碳纤维片材法、加筋法、外包钢法及体外预应力法等。　　当抗震墙布置不均匀、间距过大或不闭合而导致房屋抗震承载力不足满足要求时，一般应采用新增抗震墙并使之闭合的方法进行加固。本图集有新增砌体抗震墙和新增混凝土抗震墙两种方案供选用。　　增设构造柱和圈梁是提高砖混结构整体性和抗震能力的主要构造措施。本图集对新增构造柱、圈梁或替代拉杆的布置、截面尺寸、材料要求及与原结构的连接方法等，有明确和典型的图示规定。　　对装配式楼盖（屋盖）的整体连接、外墙与楼（屋）盖连接、隔墙及填充墙与框架连接、山墙柱接长、长高墙增设抗风梁、装配式楼梯节点连接等，均给出了详细的图示规定。　　阳台加固有支柱法、支架法、拉杆法及增设型钢支座法等加固方案供选用。　　出屋面小屋、烟囱及女儿墙等薄弱部位，本图集也有相应的加固方法和构造图示。　　砖烟囱和砖筒壁水塔抗震能力达不到标准的要求时，本图集提供了扁钢构套法、钢筋网水泥砂浆面层法、混凝土板墙法，以及外加圈梁和构造柱等加固方案供选用。

03SG611：砖混结构加固与修复

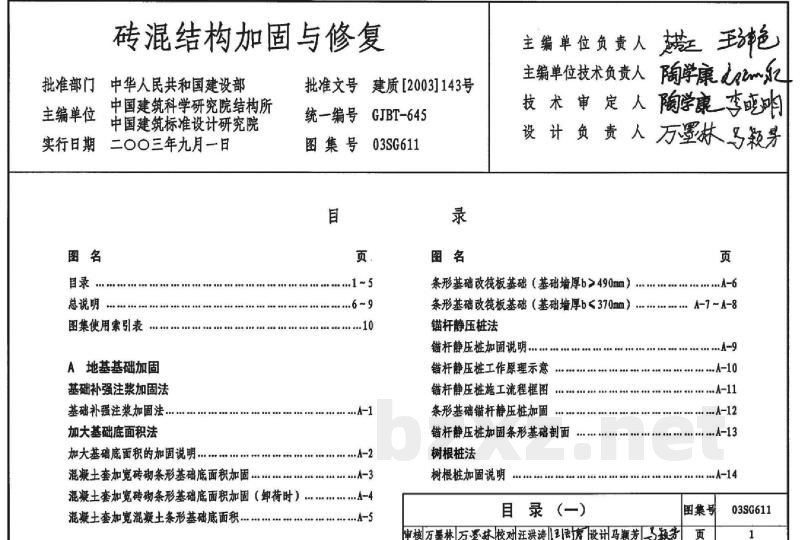

目录 (1～5)
总说明 (6～9)
图集使用索引表 (10)
A 地基基础加固
基础补强注浆加固法
基础补强注浆加固法 (A-1)
加大基础底面积法
加大基础底面积的加固说明 (A-2)
混凝土套加宽砖砌条形基础底面积加固 (A-3)
混凝土套加宽砖砌条形基础底面积加固(卸荷时) (A-4)
混凝土套加宽混凝土条形基础底面积 (A-5)
条形基础改筏板基础(基础墙厚b≥490mm) (A-6)
条形基础改筏板基础(基础墙厚b≤370mm) (A-7～A-8)
锚杆静压桩法
锚杆静压桩加固说明 (A-9)
锚杆静压桩工作原理示意 (A-10)
锚杆静压桩施工流程框图 (A-11)
条形基础锚杆静压桩加固 (A-12)
锚杆静压桩加固条形基础剖面 (A-13)
树根桩法
树根桩加固说明 (A-14)
树根桩施工程序图 (A-15)
条形基础树根桩加固(一)～(二) (A-16～A-17)
条形基础树根桩加固剖面详图(一)～(二) (A-18～A-19)
B 柱加固
多层房屋砖柱加固
多层房屋砖柱加固说明 (B-1)
混凝土围套加固多层房屋壁柱 (B-2)
混凝土围套及外包钢加固独立柱 (B-3)
单层厂房砖柱加固
单层厂房砖柱加固说明 (B-4)
外包钢加固单层厂房壁柱 (B-5)
混凝土围套加固壁柱 (B-6)
外包钢加固独立柱 (B-7)
混凝土围套加固独立柱 (B-8)
C 墙体加固
砂浆面层法加固
砂浆面层法加固墙体说明 (C-1)
钢筋网砂浆面层法加固
钢筋网砂浆面层加固墙体说明 (C-2)
钢筋网水泥砂浆面层加固墙体详图(一)～(二) (C-3～C-4)
钢筋网水泥砂浆面层加固墙体节点(一)～(二) (C-5～C-6)
钢筋网水泥砂浆面层加固墙体节点(三)及加固空斗墙 (C-7)
钢筋网水泥砂浆面层加固墙体节点(四) (C-8)
钢筋混凝土板墙加固
钢筋混凝土板墙加固说明 (C-9)
钢筋混凝土板墙加固墙体详图(一)～(二) (C-10～C-11)
钢筋混凝土板墙加固墙体节点(一)～(四) (C-12～C-13)
门窗洞口加固 (C-16)
集中荷载作用下砖墙的局部配筋加固
集中荷载作用下砖墙的局部配筋加固 (C-17)
装配式大板建筑加固
装配式大板建筑加固说明 (C-18)
装配式大板建筑加固节点 (C-19)
门窗洞口堵砌加固 (C-20)
烟道(通风道)削弱墙体加固
烟道(通风道)削弱墙体加固说明 (C-21)
烟道(通风道)削弱墙体加固图 (C-22)
砌体压力灌浆补强加固(一)～(三) (C-23～C-25)
D 梁加固
砖过梁加固
角钢托梁或角钢托梁并辅助拉条加固砖过梁 (D-1)
型钢框托梁或槽钢托梁并辅助螺栓加固砖过梁 (D-2)
钢筋混凝土托梁或钢板楔加固砖过梁 (D-3)
混凝土梁正截面粘钢加固
梁正截面粘钢加固说明 (D-4)
粘钢加固简支梁正截面受拉区 (D-5)
粘钢加固连续梁正截面受拉区 (D-6)
简支梁正截面碳纤维片材加固
碳纤维片材加固简支梁正截面受拉区 (D-7)
碳纤维片材加固连续梁正截面受拉区 (D-8)
混凝土梁正截面加筋法加固
加筋法加固梁正截面说明 (D-9)
加筋加固简支梁正截面受拉区 (D-10)
加筋加固连续梁负弯矩区正截面 (D-11)
加筋加固连续梁负弯矩区正截面详图 (D-12)
外包钢加固简支梁
外包钢加固简支梁 (D-13)
预应力螺杆加固梁斜截面
预应力螺杆加固梁斜截面 (D-14)
预应力拉杆加固混凝土梁
预应力拉杆加固简支梁说明(一)～(二) (D-15～D-16)
水平拉杆加固简支梁 (D-17)
下撑式拉杆加固简支梁(一)～(二) (D-18～D-19)
E 楼板加固
粘钢加固楼板
粘钢加固楼板说明 (E-1)
粘钢加固现浇楼板 (E-2)
粘钢加固预制楼板 (E-3)
碳纤维片材加固楼板
碳纤维片材加固楼板说明 (E-4)
碳纤维片材加固现浇楼板板底平面图 (E-5)
碳纤维片材加固现浇楼板板面平面图 (E-6)
碳纤维片材加固现浇楼板板面剖面图 (E-7)
碳纤维片材加固预制楼板平面图 (E-8)
楼板开洞加固
楼板开洞加固说明 (E-9)
粘钢加固简支单向/双向板开洞 (E-10)
粘钢加固简支单向/双向板开洞剖面图 (E-11)
粘钢加固连续单向/双向板开洞 (E-12)
粘钢加固连续单向/双向板开洞剖面图 (E-13)
碳纤维片材加固简支单向/双向板开洞 (E-14)
碳纤维片材加固简支单向/双向板开洞剖面 (E-15)
碳纤维片材加固连续单向/双向板开洞 (E-16)
碳纤维片材加固连续单向/双向板开洞剖面 (E-17)
增设型钢梁加固楼板开洞(一)～(二) (E-18～E-19)
楼(屋)盖裂缝修补
楼(屋)盖裂缝修补说明(一)～(六) (E-20～E-25)
F 结构整体性加固
新增抗震墙
新增抗震墙加固说明(一)～(二) (F-1～F-2)
新增砌体抗震墙与原墙的连接(一)～(三) (F-3～F-5)
新增砌体抗震墙与梁、板的连接 (F-6)
新增混凝土抗震墙与原砖墙的连接 (F-7)
新增混凝土抗震墙与梁、楼板的连接 (F-8)
新增构造柱
新增构造柱加固说明 (F-9)
新增构造柱索引平面示意图 (F-10)
新增构造柱加固图(一)～(六) (F-11～F-16)
新增构造柱底部做法 (F-17)
墙体不闭合时的加固处理
墙体布置不闭合加固说明 (F-18)
墙体布置不闭合加固节点(一)～(三) (F-19～F-21)
新增圈梁
新增圈梁加固说明(一)～(二) (F-22～F-24)
新增圈梁及钢拉杆索引平面示意图 (F-25)
圈梁与墙体的连接 (F-26)
楼(屋)盖增设圈梁 (F-27)
阳台下增设圈梁 (F-28)
附墙烟囱处增设圈梁平、剖面图 (F-29)
增设钢拉杆示意图(一)～(二) (F-30～F-31)
山墙与内纵墙钢拉杆平、剖面及花兰螺丝大样 (F-32)
钢拉杆加强纵、横墙连接做法 (F-33)
有烟囱或通风洞的纵、横墙钢拉杆拉结做法 (F-34)
钢筋混凝土圈梁中钢拉杆端头做法 (F-35)
砖拱楼房加圈梁钢拉杆示意 (F-36)
砖拱楼房加圈梁钢拉杆剖面详图 (F-37)
装配式楼(屋)盖增浇叠合层加固
装配式楼(屋)盖增浇叠合层加固 (F-38)
连接加固
外墙与长向板的连接 (F-39)
隔墙、填充墙与钢筋混凝土柱的连接 (F-40)
隔墙、填充墙与框架梁的连接 (F-41)
隔墙、填充墙与楼板的连接 (F-42)
空旷房屋填充墙与梁、柱的连接 (F-43)
山墙壁柱接长示意图(一)～(二) (F-44～F-45)
长(高)墙增设抗风梁连接 (F-46)
装配式梁式楼梯连接加固 (F-47)
装配式板式楼梯连接加固(一)～(二) (F-48～F-49)
G 悬挑阳台加固
悬挑阳台加固说明 (G-1)
梁式阳台支柱法加固 (G-2)
梁式阳台支柱法加固节点 (G-3)
板式阳台支柱法加固 (G-4)
板式阳台支柱法加固节点 (G-5)
梁式阳台支架法加固 (G-6)
梁式阳台拉杆法、预制悬挑板增设型钢支座加固 (G-7)
H 出屋面小房间加固
出屋面小房间加固说明 (H-1)
构造柱+圈梁+拉杆加固出屋面小房间 (H-2)
钢筋网砂浆面层加固出屋面小房间 (H-3)
I 出屋顶烟囱加固
出屋顶烟囱加固说明 (I-1)
外包钢加固出屋顶烟囱 (I-2)
出屋顶砖烟囱改装钢烟囱 (I-3)
J 砖烟囱加固
砖烟囱加固说明(一)～(二) (J-1～J-2)
扁钢构套加固砖烟囱 (J-3)
扁钢构套加固砖烟囱节点 (J-4)
钢筋网砂浆面层、混凝土板墙加固砖烟囱 (J-5)
钢筋网砂浆面层、混凝土板墙加固砖烟囱节点 (J-6)
K 砖水塔加固
砖筒壁水塔加固说明(一)～(二) (K-1～K-2)
扁钢构套加固砖筒壁水塔 (K-3)
扁钢构套、外加圈梁及构造柱加固砖筒壁水塔节点 (K-4)
外加圈梁及构造柱加固砖筒壁水塔 (K-5)
钢筋网砂浆面层或混凝土板墙加固砖筒壁水塔 (K-6)
钢筋网砂浆面层或混凝土板墙加固砖筒壁水塔节点 (K-7)
