【15CG25】 轻质芯模混凝土叠合密肋楼板

15CG25 轻质芯模混凝土叠合密肋楼板参考图集

组织编制：中国建筑标准设计研究院、中国建筑工业出版社
主编单位：陕西省建筑科学研究院、陕西建研结构工程股份有限公司
实行日期：2015年8月1日
图集号：15CG25

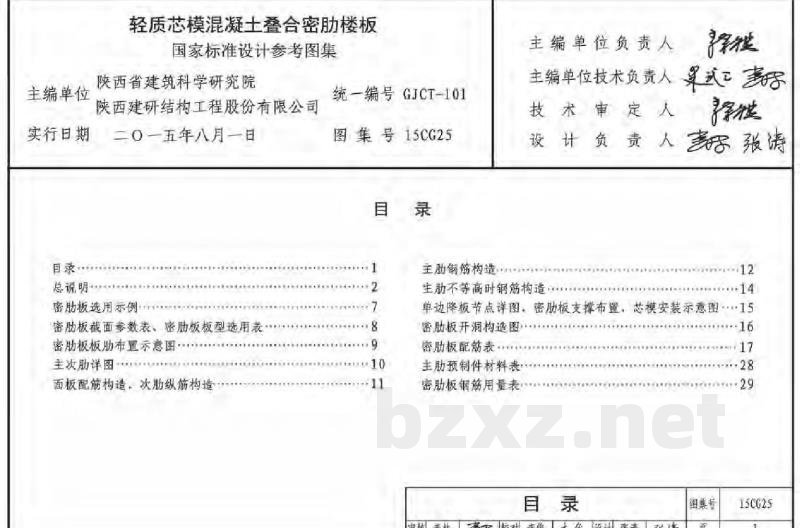

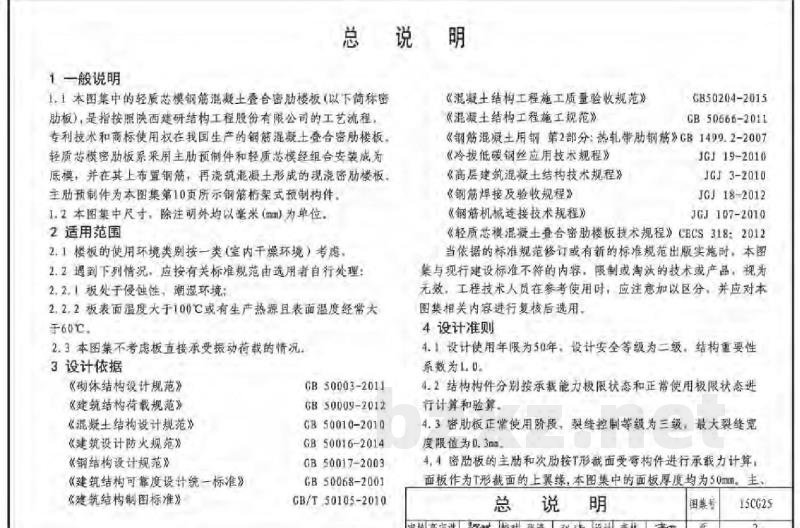

总说明

1 一般说明
1.1 本图集中的轻质芯模混凝土叠合密肋楼板（以下简称密肋板），是指按照陕西建研结构工程股份有限公司的工艺流程、专利技术和商标使用权在我国生产的混凝土叠合密肋板。密肋板系采用主肋预制件和轻质芯模经组合安装成为底模，并在其上布置钢筋，再浇筑混凝土形成的现浇密肋楼板。主肋预制件为本图集第10页所示钢筋桁架式预制构件。
1.2 本图集中尺寸：除注明外均以毫米（mm）为单位。

2 适用范围
2.1 楼板的使用环境类别按一类（室内干燥环境）考虑。
2.2 若出现下列情况，应按有关标准规范由选用者自行处理：
2.2.1 板处于侵蚀性、潮湿环境；
2.2.2 板表面温度大于100℃或有生产热源且表面温度经常大于60℃。
2.3 本图集不考虑板直接承受振动荷载的情况。

3 设计依据
《建筑结构设计规范》 GB50000-2003
《建筑结构荷载规范》 GB50007-2012
《混凝土结构设计规范》 GB50010-2010
《建筑设计防火规范》 GB50045-2007
《钢结构设计规范》 GB50017-2003
《建筑结构可靠度设计统一标准》 GB50068-2001
《建筑制图标准》 GB/T50105-2010
《混凝土结构工程施工质量验收规范》 GB50204-2015
《混凝土结构工程施工规范》 GB50666-2011
《钢筋混凝土用钢 第2部分：热轧带肋钢筋》 GB14992-2007
《高层建筑混凝土结构技术规程》 JGJ19-2010
《钢筋焊接及验收规程》 JGJ18-2012
《钢筋机械连接技术规程》 JGJ107-2010
《轻质芯模混凝土叠合密肋楼板技术规程》 CECS 318-2012
注：当依据的标准规范修订或有新的标准规范出版实施时，本图集与现行建设标准不符的内容，限制或取消的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

4 设计准则
4.1 设计使用年限为50年，设计安全等级为二级，结构重要性系数为γ0=1.0。
4.2 结构构件分别按承载能力极限状态和正常使用极限状态进行计算和验算。
4.3 密肋板正常使用阶段，裂缝控制等级为三级，最大裂缝宽度限值为0.3mm。
4.4 密肋板的主肋和次肋作为T形受弯构件进行承载力计算，面板作为T形截面的上翼缘。本图集中的面板厚度均为50mm。
4.5 密肋板的计算跨度依据整块密肋楼板周边支承条件取相应方向跨度。密肋板主次肋采用PRPM程序中的空间有限元分析与设计软件SATWE按线弹性分析方法计算内力。
4.6 密肋板的挠度按荷载的长期永久组合并考虑荷载长期作用影响的刚度进行计算，其跨中最大挠度限值为250/L。
4.7 在密肋板设计中采用了适宜的构件跨高比和配筋构造。当有试验依据或有可靠工程实践经验时，可不做密肋板的挠度和裂缝宽度验算。当密肋板的跨高比大于30时，应进行密肋板挠度和裂缝宽度的验算。
4.8 本图集中的密肋板因其主肋预制件在后浇面板施工阶段设置了可靠支撑，其受力性能与整体构件基本相同，可按整体浇筑构件进行相关计算或验算。

5 采用材料
5.1 混凝土强度等级：主肋预制件C35，叠合部分C30。
5.2 钢材：
- 主肋预制件采用HRB400（热轧带肋钢筋）；
- 预制钢筋桁架腹杆采用CDW550（冷拔低碳钢丝）；其性能应符合标准要求。
5.3 芯模：自重不应小于20kg/m，不宜大于180kg/m。
5.4 焊条：E50E55系列。

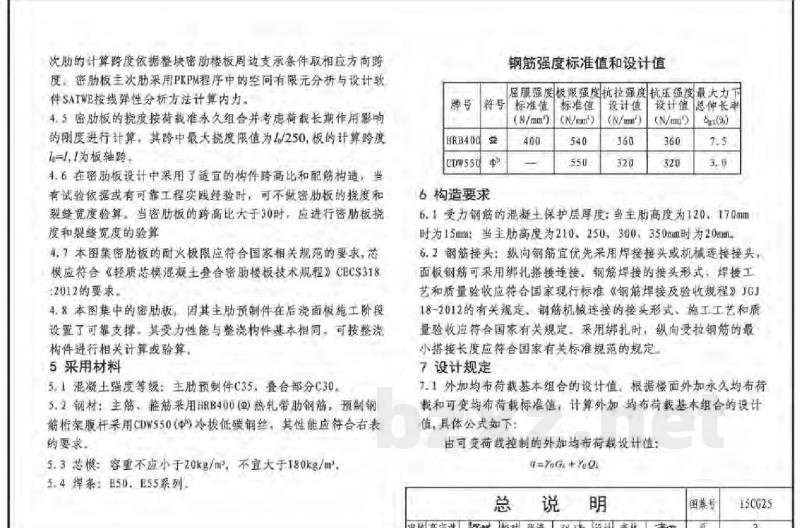

【钢筋强度标准值和设计值】
牌号：HRB400 | 屈服强度极限 (N/mm²)：360 | 抗拉强度 (N/mm²)：440
牌号：CDW550 | 屈服强度极限 (N/mm²)：550 | 抗拉强度 (N/mm²)：640

6 构造要求
6.1 受力钢筋的混凝土保护层厚度：当主肋高度为120、170mm时为15mm；当主肋高度为210、250、300、350mm时为20mm。
6.2 钢筋接头：纵向钢筋宜优先采用焊接接头或机械连接接头，面板钢筋可采用绑扎搭接连接。钢筋焊接的接头形式、焊接工艺和质量验收应符合国家现行标准《钢筋焊接及验收规程》JGJ18-2012的规定；采用机械连接时，施工工艺和质量验收应符合国家有关规定。

7 设计规定
7.1 外加均布荷载基本组合的设计值计算：
根据楼面外加永久均布荷载和可变均布荷载标准值计算，具体公式如下：
q = γG + γQ
其中：
q为外加均布荷载基本组合的设计值；
G为外加永久均布荷载标准值（不包括密肋板、芯模自重）；
Q为可变荷载标准值；
γG为永久荷载分项系数：当永久荷载对结构不利时取1.35，当对结构有利时应不大于1.0；
γQ为可变荷载分项系数：对于标准值大于2.0 kN/m²的工业房屋楼面结构的均布可变荷载应取1.3，其他情况取1.4。

7.2 在进行整体结构验算分析前，宜根据结构分析需要将密肋楼板（包括芯模自重）等效成实心平板，其等效折减系数可按本图集第8页密肋板参数表选用。

8 密肋板的规格及编号
8.1 板的规格
8.1.1 板厚（主肋高度）：120、170、210、250、300、350mm六种。
8.1.2 板的跨度（主肋跨度）：2.4、3.0、3.6、4.2、4.8、5.4、6.0、6.6、7.2、7.8、8.4、9.0m +
8.1.3 板的荷载等级：以板的外加均布荷载基本组合设计值（不包括楼板结构自重及芯模自重）表示，单位 kN/m²：4.0、5.0、6.0、7.0、8.0、9.0、10.0、13.0、15.0、18.0、20.0。
8.1.4 板的构造：当主肋高度为120、170mm时，主次肋板宽度为90mm；当主肋高度为210、250、300、350mm时，主次肋板宽度为110mm，主次肋间距均为600mm。

8.2 板的编号示例：OMBXXXX-X

9 选用示例
9.1 根据图集第7.1条计算密肋板外加均布荷载基本组合设计值，若计算值与图集给出的设计值不一致，可采用较大的设计值。
9.2 密肋板按约束情况分为Ⅰ、Ⅱ、Ⅲ三种板型，详见第8页板型选用表。根据板端约束条件确定板型。注意：相邻板块主肋方向一致时，共用支座位置应作为连续跨考虑；否则按简支考虑。
9.3 根据荷载设计值和计算跨度确定主肋高度，主肋高度一般取短跨跨度的1/30～1/20选取。当外加荷载设计值偏大时，主肋高度可取较大值。
