【14CG22 14CJ57】 钢边框保温隔热轻型板

钢边框保温隔热轻型板 参考图集
图集号：14CG22、14CJ57
组织编制：中国建筑标准设计研究院
实行日期：二〇一四年十二月二十七日

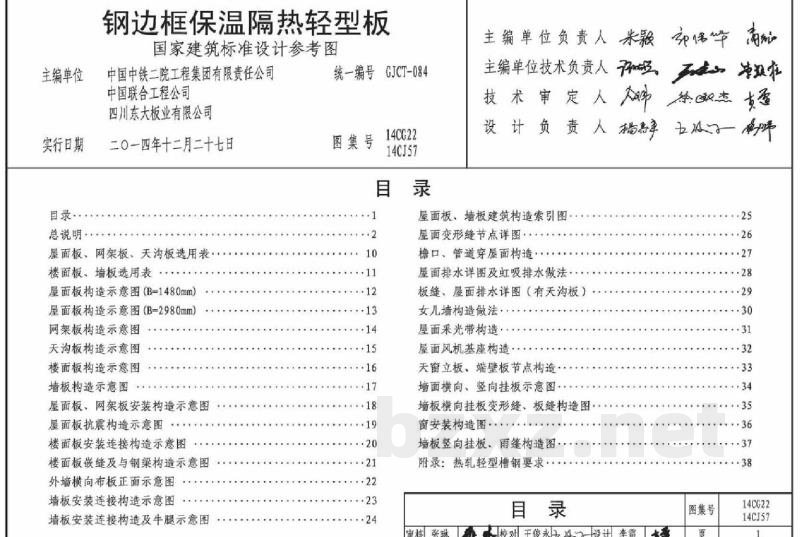

【目录】
总说明、编制说明、编制依据、钢边框保温隔热轻型板的组成、材料及性能、设计原则、屋面板/网架板/天沟板选用表、楼面板/墙板选用表等。

一、总说明

1. 编制说明
1.1 编制内容
1.1.1 钢边框保温隔热轻型板包括屋面板、网架板、天沟板、墙板、楼面板。
1.1.2 涵盖钢边框保温隔热轻型板的构造及连接节点。
1.1.3 涵盖钢边框保温隔热轻型板的建筑构造。
注：非标准板型可由生产厂商配合设计单位另行设计。

1.2 适用范围
1.2.1 非地震区及抗震设防烈度8度地区的一般工业与民用建筑；当用于抗震设防烈度8度（0.3g）地区时应专门论证。
1.2.2 年平均相对湿度小于85%和无侵蚀性介质的二a类环境；墙板可用于二b类环境。
1.2.3 板表面工作温度不高于60℃的一般工业建筑与民用建筑。
1.2.4 适用于屋面坡度小于等于1/10的一般工业与民用建筑。
1.2.5 墙板适用于作为工业建筑中围护结构的非结构构件。
1.2.6 楼面板适用于不参与结构整体计算且仅承受竖向荷载的不直接承受动荷载的一般工业与民用建筑加（夹）层楼面板及栈桥通道板。
1.2.7 本图集可供设计、施工、检验使用。
注：当不满足以上适用范围时可由生产厂商配合设计单位另行设计。

1.3 未经技术鉴定和设计许可，不得改变本图集的构件用途或使用环境。
1.4 本图集中除注明单位者外，其他均以毫米（mm）为单位。

2. 编制依据
《建筑结构荷载规范》GB50009-2012、《建筑抗震设计规范》GB50011-2010、《建筑设计防火规范》GB50016-2014、《钢结构设计规范》GB50017-2003、《民用建筑热工设计规范》GB50176-1993、《公共建筑节能设计标准》GB50189-2005、《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）、《钢结构工程施工质量验收规范》GB50205-2001、《屋面工程质量验收规范》GB50207-2012、《屋面工程技术规范》GB50345-2012、《钢结构设计规范》GB50661-2011、《钢结构焊接规范》JGJ19-2010、《钢结构工程施工规范》JGJ114-2014、《抹灰砂浆技术规程》CECS343:2013、《冷拔低碳钢丝应用技术规程》CECS200:2006、《钢筋焊接网混凝土结构技术规程》GB/T706-2008、《钢结构防腐蚀涂装技术规程》GB50755-2012、《建筑钢结构防火技术规范》JGJ/T220-2010。
注：当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应加以区分并应对相关内容进行复核后选用。

3. 钢边框保温隔热轻型板的组成
3.1 钢边框保温隔热轻型板由热轧轻型槽钢或热镀锌轻型槽钢作为主肋、加劲肋和端肋，内设钢丝网，填充聚苯颗粒混凝土，上下面层铺设耐碱玻璃纤维网，水泥砂浆面层复合而成。
3.2 屋面板、网架板和天沟板采用密度为400kg/m³的聚苯颗粒混凝土芯材一次浇筑。板上表面为5mm厚耐碱玻璃纤维网水泥砂浆面层，下表面层为5mm厚耐碱玻璃纤维网水泥砂浆面层，并设3mm耐水腻子层。
3.3 墙板采用密度为400kg/m³的聚苯颗粒混凝土芯材一次浇筑。板内表面为5mm厚耐碱玻璃纤维网水泥砂浆面层和3mm耐水腻子层；外表面为5mm厚耐碱玻璃纤维网水泥砂浆面层。
3.4 楼面板采用密度为600kg/m³的聚苯颗粒混凝土芯材一次浇筑。板上表面各为5mm厚耐碱玻璃纤维网水泥砂浆面层，下表面为5mm厚耐碱玻纤网水泥面层和3mm耐水腻子层。
3.5 配筋侧表面应根据使用环境不同，涂刷相应的防护涂料。

4. 材料及性能
4.1 聚苯颗粒混凝土：芯材分别采用400级和600级两种，性能指标应符合相关标准。空气声隔声测试显示，厚度为100mm的墙板计权隔声量为Rw(CCt)=40(0,-1)dB。芯板燃烧性能为A1级。厚度为100mm的轻型板芯板耐火极限为1.5h。选用时可根据建筑物的具体耐火要求对外露钢材部分进行防火处理。
4.2 钢材：
- 主肋、端肋：采用热轧轻型槽钢或热镀锌轻型槽钢。
- 加劲肋：采用热轧Q235角钢或槽钢。
- 预埋件、连接件：采用热轧Q235B钢。
- 钢材力学性能指标（Q235型钢）：强度设计值fy=215N/mm²，弹性模量E=206×10³N/mm²。
4.3 钢筋：
- 受力筋、分布筋：采用Q550级冷拔低碳钢丝焊接网，强度标准值为500N/mm²，抗拉强度设计值为320N/mm²。
- 锚筋：采用HRB400级热轧带肋钢筋。
- 焊条：采用E43型。

5. 设计原则
5.1 建筑设计原则
5.1.1 构件设计应符合模数化、标准化、工厂化要求。
5.1.2 构件规格由标准板辅以异形辅助板构成，宜优先选用6000×1500和9000×1500规格。
5.1.3 屋面板或网架板可采用防水卷材防水，应满足《屋面工程技术规范》GB50345-2012的要求。
5.1.4 屋面排水方式应按工程设计，檐沟、天沟净宽不应小于300mm，最小深度不应小于100mm，沟内纵向坡度不应小于1%，沟底水落差不得超过200mm。
5.1.5 屋面可采用轻型钢天窗架或采光通风罩进行采光及通风。
5.1.6 墙板可采用横向或竖向布置方案。
5.1.7 墙板转角处应按本图集构造详图进行设计。
5.1.8 墙板接缝和门窗接缝应采用符合防水、保温、防火、隔声要求的防水构造和密封材料。
5.1.9 墙板根据设计要求可选用涂料装饰面层，不得选用面砖饰面装饰材料。
5.1.10 墙板的空气声隔声性能应符合《民用建筑隔声设计规范》GB50118-2010的要求。
5.1.11 勒脚部位可采用墙板或砌体砌筑。

5.2 结构设计准则
5.2.1 结构设计基准期为50年。
5.2.2 结构构件的安全等级为二级，重要性系数Yo=1.0。
5.2.3 正常使用状态下，主肋挠度限值：屋面板、网架板、天沟板、墙板跨度L为7.5m时应为L/250；楼面板为L/250。
5.2.4 承载能力极限状态下，基本组合荷载分项系数：永久荷载效应对结构有利时Y=1.0，不利时Y=1.2；可变荷载分项系数Yo=1.4；风荷载组合值系数0.6。
5.2.5 钢主肋按简支梁计算，未考虑芯板与边框的共同工作。
