【06CG08】 悬挂运输设备轨道设计计算（参考图集）

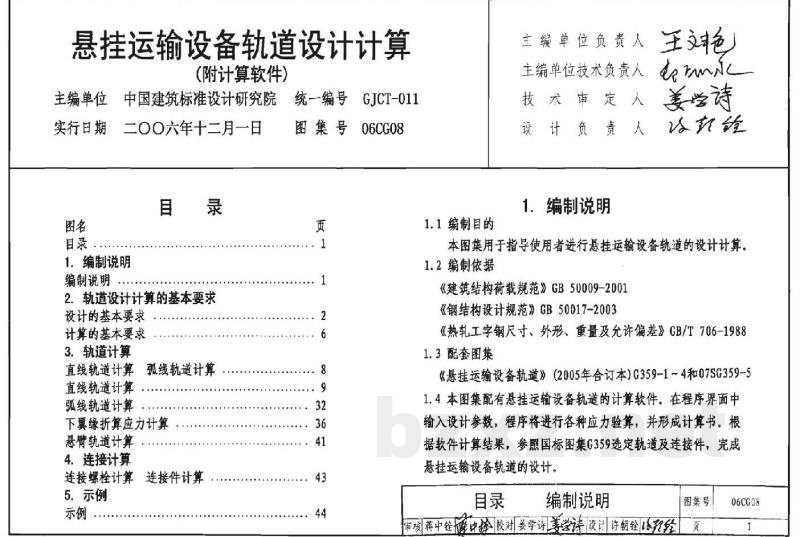

悬挂运输设备与轨道，习惯上称为悬挂吊车与轨道梁，它们经常用于需要垂直起升、下降和水平运送物料的厂房、仓库等。

根据《起重机械名词术语—起重机械类型》GB/T 6974.1-1986的分类，悬挂运输设备可分为轻小型起重设备和悬挂起重机两大类。手动单轨小车和电动葫芦属于轻小型起重设备；手动梁式悬挂起重机、电动单梁悬挂起重机和多支点悬挂起重机属于悬挂起重机。

2.1 设计的基本要求

2.1.1

轨道采用热轧工字钢制作，其规格及截面特性应符合《热轧工字钢尺寸、外形、重量及允许偏差》GB/T 706-1988的要求。

2.1.2

对悬挂额定起重量小于或等于10t的悬挂运输设备，其轨道可采用由Q235-B钢轧制的工字钢；对悬挂额定起重量大于10t的悬挂运输设备，在落实材料可供应情况下，其轨道优先采用钢材强度设计值高于Q235-B钢的钢材轧制的工字钢。其质量标准应分别符合《碳素结构钢》GB/T 700-1988和《低合金高强度结构钢》GB/T 1591-1994的规定。

轨道一般分为直线轨道和弧线轨道。直线轨道有带悬臂轨

道和不带悬臂轨道。直线轨道可根据材料、安装及支承等条件设计成简支直线轨道或二等跨、三等跨连续直线轨道，弧线轨道根据计算假定至少应布置三个支承点，见图2.1.2。

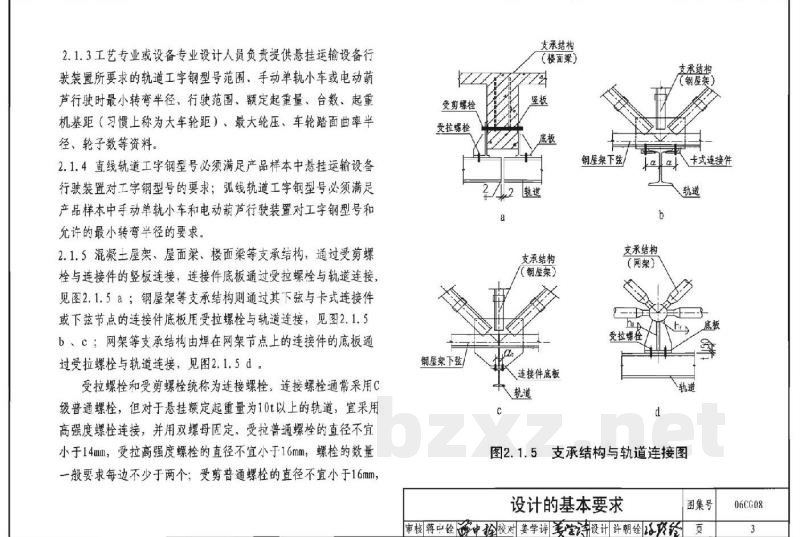

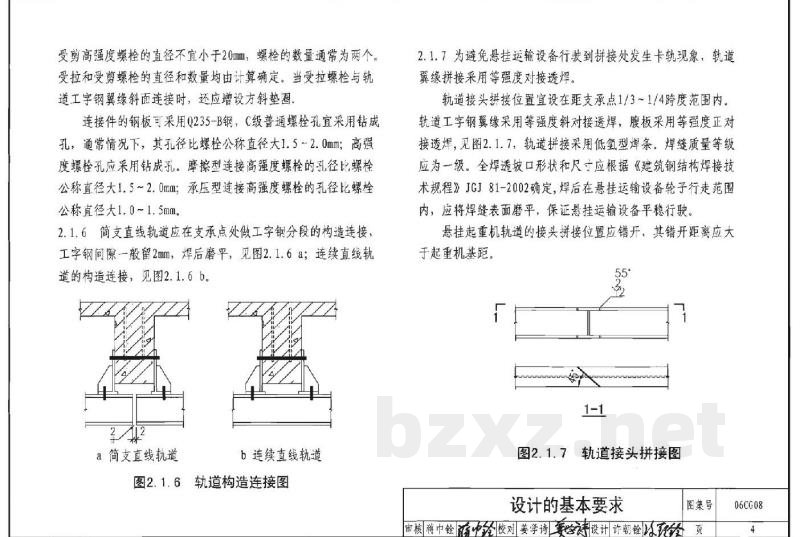

为了保证悬挂运输设备平稳行驶，直线轨道、弧线轨道、由直线段和弧线段组成的轨道，全长均应采用同一种型号的工字钢制作。如果轨道由直线段和弧线段两部分组成，一般情况下，应首先确定直线段轨道工字钢型号，再通过调整弧线段轨道支承点夹角大小，使弧线段轨道工字钢在不改变直线段轨道型号的条件下满足设计要求。
