【08CG10】 配筋混凝土砌块砌体建筑结构设计计算示例（参考图集）

配筋混凝土砌块砌体建筑结构设计计算示例

国家建筑标准设计参考图

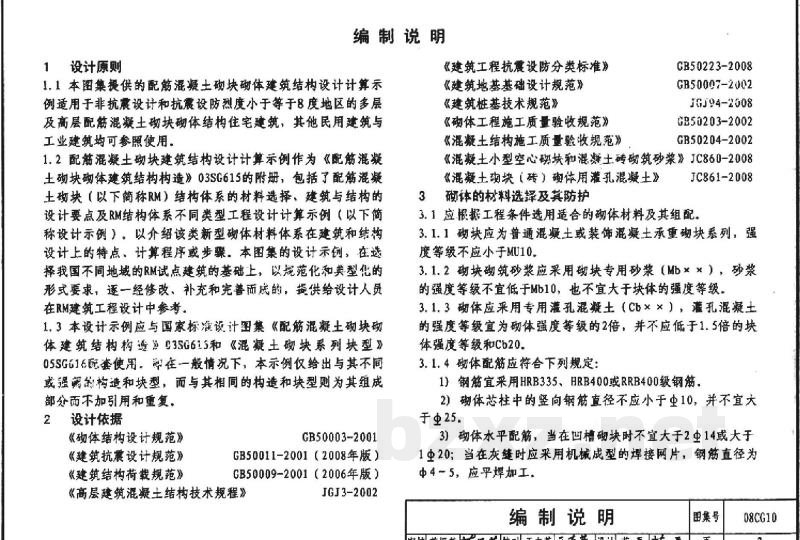

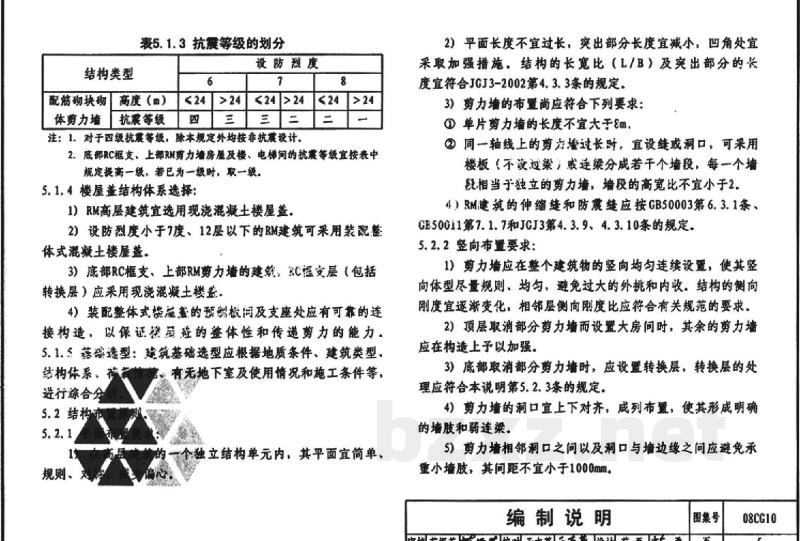

编制说明

1 设计原则

1.1 本图集提供的配筋混凝土砌块砌体建筑结构设计计算示例适用于非抗震设计和抗震设防烈度小于等于8度地区的多层及高层配筋混凝土砌块砌体结构住宅建筑，其他民用建筑与工业建筑均可参照使用。

1.2 配筋混凝土砌块建筑结构设计计算示例作为《配筋混凝土砌块砌体建筑结构构造》03SG615的附册，包括了配筋混凝土砌块（以下简称RM）结构体系不同类型工程设计计算示例（以下简称为设计示例），以介绍该类新型砌体材料体系在建筑和结构设计上的特点、计算程序或步骤。本图集的设计示例，在选择我国不同地域的RM试点建筑的基础上，以规范化和典型化的形式要求，逐一经修改、补充和完善而成的，提供给设计人员在RM建筑工程设计中参考。

1.3 本设计示例应与国家标准设计图集《配筋混凝土砌块砌体建筑结构构造》03SG615和《混凝土砌块系列块型》05SGG16配套使用。在一般情况下，本示例仅给出与其不同或强调的构造和块型，而与其相同的构造和块型则为其组成部分而不加引用和重复。

2 设计依据

3 砌体的材料选择及其防护

3.1 应根据工程条件选用适合的砌体材料及组配。

3.1.1 砌块应为普通混凝土或装饰混凝土承重砌块系列，强度等级不应小于MU10。

3.1.2 砌块砌筑砂浆应采用砌块专用砂浆（Mb××），砂浆的强度等级不宜低于Mb10，也不宜大于块体的强度等级。

3.1.3 砌体应采用专用灌孔混凝土（Cb××），灌孔混凝土的强度等级宜为砌体强度等级的2倍，并应不低于1.5倍的块体强度等级和Cb20。

3.1.4 砌体配筋应符合下列规定：

1) 钢筋宜采用HRB335、HRB400或RRB400级钢筋。

2) 砌体芯柱中的竖向钢筋直径不应小于φ10，并不应大于φ25。

3) 砌体水平配筋，当在凹槽砌块时不宜大于2φ14或大于1φ20；当在灰缝时应采用机械成型的焊接网片，钢筋直径为φ4-5，应平焊加工。

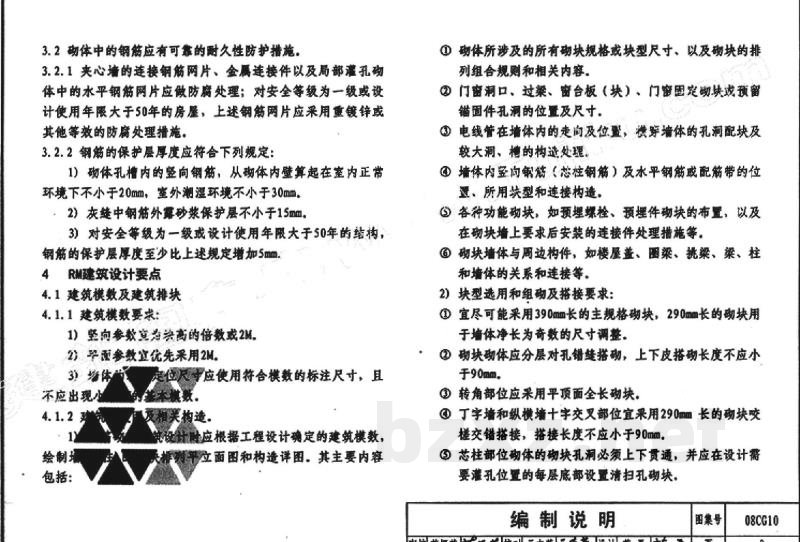

3.2 砌体中的钢筋应有可靠的耐久性防护措施。

3.2.1 夹心墙的连接钢筋网片、金属连接件以及局部灌孔砌体中的水平钢筋网片应做防腐处理；对安全等级为一级或设计使用年限大于50年的房屋，上述钢筋网片应采用重镀锌或其他等效的防腐处理措施。

3.2.2 钢筋的保护层厚度应符合下列规定：

1. 砌体孔槽内的竖向钢筋，从砌体内壁算起在室内正常环境下不小于20mm，室外潮湿环境不小于30mm。
2. 灰缝中钢筋外露砂浆保护层不小于15mm。
3. 对安全等级为一级或设计使用年限大于50年的结构，钢筋的保护层厚度至少比上述规定增加5mm。

4 RM建筑设计要点

4.1 建筑模数及建筑排块

4.1.1 建筑模数要求：

1. 竖向参数宜为3M高的倍数或2M。
2. 平面参数宜优先采用2M。
3. 墙体的定位尺寸应使用符合模数的标注尺寸，且不应出现小于1M的基本模数。

4.1.2 砌块排布图及相关构造：

1. 建筑方案设计时应根据工程设计确定的建筑模数，绘制墙体的主要砌块排列平面图和构造详图。其主要内容包括：
