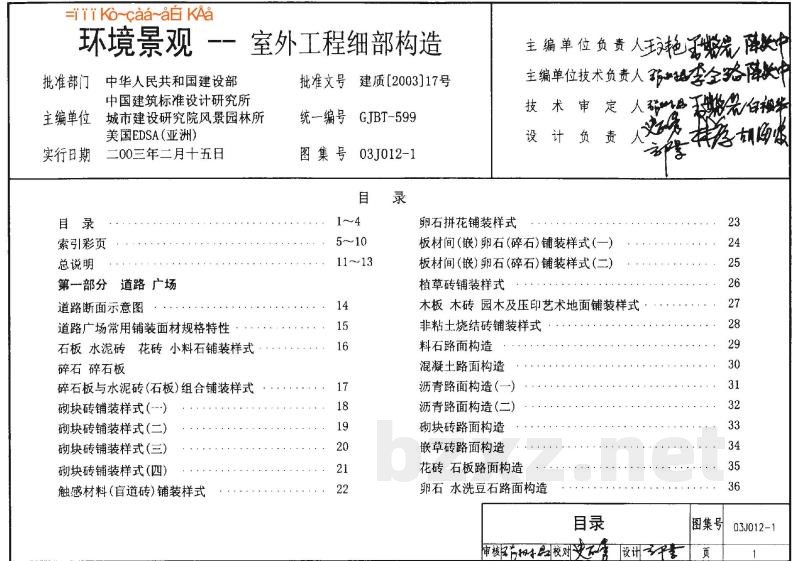

【03J012-1】 环境景观－室外工程细部构造

适用于居住区、庭院及各类公共绿地等室外小品工程设计，包括各种路面、路缘、台阶、坡道、边沟、围墙、花池、围栏、大门、观赏池、喷泉、旱喷、瀑布、溪流、沼泽园、汀步、小桥、车档、座椅、标志牌、网球场地等构造作法。供建筑师及景观设计师使用。本图集内容丰富、构造合理、应用广泛、使用方便。

环境景观
批准文号：建质[2003]17号
统一编号：GJBT-599
图集号：03J012-1
实行日期：2003年2月15日
批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究所、城市建设研究院风景园林所、美国EDSA（亚洲）

目录
第一部分 道路广场
- 道路铺装面材：石板、水泥砖、花砖、小料石铺装、碎石、碎石板、砌块砖、盲道砖、卵石拼花、植草砖、木板、木砖、压印艺术地面、非粘土烧结砖、料石路面、混凝土路面、沥青路面、嵌草砖、花砖石板、卵石水洗豆石、合成材料路面等。
- 道路附属工程：常用缘石、台阶构造、边沟构造、混凝土路面缝做法。

第二部分 围墙围栏花池大门
- 围墙：砖砌围墙、砌块铁栅围墙、混凝土铁栅围墙、石料铁栅围墙。
- 栏杆：金属低栏、木制低栏、链索中栏、钢丝网中栏、金属中栏、木制中栏、竹制中栏、金属高栏、木制高栏、竹制高栏。
- 花池：花池构造、带坐凳花池。
- 大门：钢丝网大门、金属大门、钢制大门、木制大门、门轴详图。

第三部分 水景
- 水池构造：水池平面索引图、池底做法、池壁、驳岸、跌水、流水墙、瀑布、溪流、沼泽、旱喷示例、喷泉平面及剖面图、水池附属设施（泵房、溢水坑、溢水口、排水坑、进水口、管道电缆穿池壁）。
- 桥梁：汀步、直桥、折桥、拱桥。

第四部分 其它
- 座凳与座椅：山石堆砌、花岗岩长凳、混凝土座凳、木制座凳、砖砌弧形座凳、木制围树椅、花池座椅、桌凳组合、木条长椅。
- 标志牌：嵌入式标志牌、平挂式标志牌、侧挂式标志牌、侧挂式(照明)标志牌、顶挂式(照明)标志牌、吊挂节点详图、柱式标志牌、地面式标志牌。
- 其他：饮水台、车挡、路障、网球场地构造及网柱边沟砂坑构造、喷嘴式样。

总说明
1. 编制依据
1.1 本图集是根据建设部建质[2002]156号《2002年国家建筑标准设计编制工作计划》中有关项目要求进行编制的。
1.2 主要依据的规范：城市居住区规划设计规范、公园设计规范、城市桥梁设计准则、城市道路设计规范、公路水泥混凝土路面设计规范 (GB50180-93 (2002年版))、公路沥青路面设计规范 (JTGD40-2002)、公路路基设计规范、公路路基施工技术规范、城市道路路基工程施工及验收规范等。
1.3 有关厂家的面材样本及资料。

2. 适用范围
2.1 本图集适用于居住区、庭院以及各类绿地。
2.2 本图集供建筑师、景观设计师使用。

3. 图集内容
本图集主要包括以下四大部分内容：道路广场、围墙围栏花池大门、水景、其它杂项。

4. 道路广场部分设计说明
4.1 适用于居住区、庭院、广场及公园内的道路设计。内容包括：
- 第一部分为道路广场铺装面材类型及典型铺装样式；
- 第二部分为基础构造；
- 第三部分为附属工程，如路缘石、边沟、台阶及坡道。
4.2 铺装面材：
4.2.1 应避免使用高光面积釉面和磨光面铺装面材。
4.2.2 应选择符合产品标准要求的材料。
4.2.3 应注意铺装面材的宽度与道路或广场的模数的关系。
4.2.4 本图集中各铺装样式之间可以进行多种组合，宜灵活运用。
4.2.5 面材种类包括：沥青混凝土、水泥混凝土、水泥砖、砌块砖、非粘土烧结砖、花砖、天然材料（石、木等）、合成材料等。
4.2.6 本图集中沥青混凝土、水泥混凝土、合成材料仅给出构造做法。
4.2.7 铺装面材的规格标注分为固定尺寸和规范尺寸两种：固定尺寸给出具体数值；规范尺寸以a、b、c等代号表示，并以表格形式给出材料规格的一般范围。铺装面材标注除特殊注明外均含灰缝。

4.3 基层
4.3.1 分承载（即可走机动车）与非承载（即人行道）。
4.3.2 设计荷载按支路等级计算，设计荷载为汽车-15级，验算荷载为挂车-80。非承载标准按人群荷载规定计算。
4.3.3 基层结构按全国公路自然区划分的一级区，划分为多年冻土、季节冻土和多年不冻土三个地带。
4.3.4 材料：
a) 冻土地带的潮湿路段以及其它地带的过分潮湿路段不宜直接铺筑灰土基层。否则，应在其下设置隔水垫层，防止水分侵入灰基层。灰土一般配比为2:8或3:7。
b) 二灰碎石的基料为石灰、粉煤灰、碎石，一般配比为10:20:70或8:12:80。
4.4 基层压实度不应小于93%（重击实标准），回弹模量不应小于80MPa。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

03J012-1：环境景观－室外工程细部构造

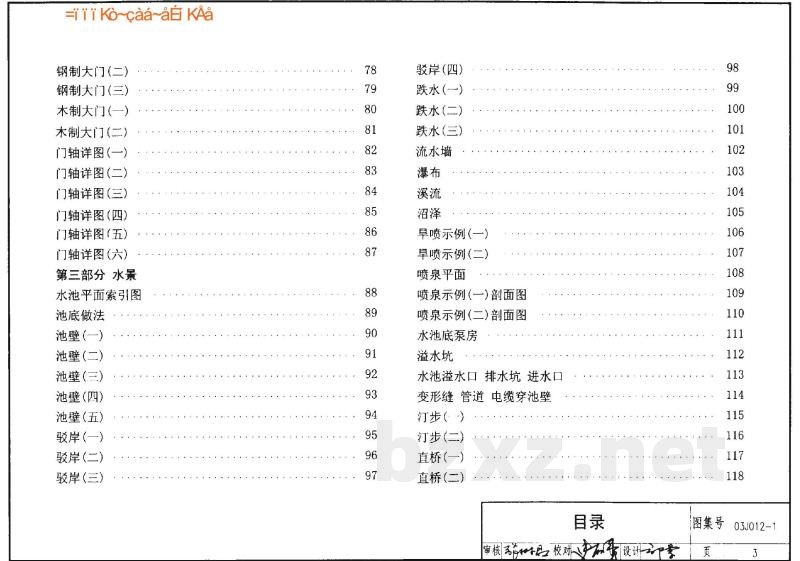

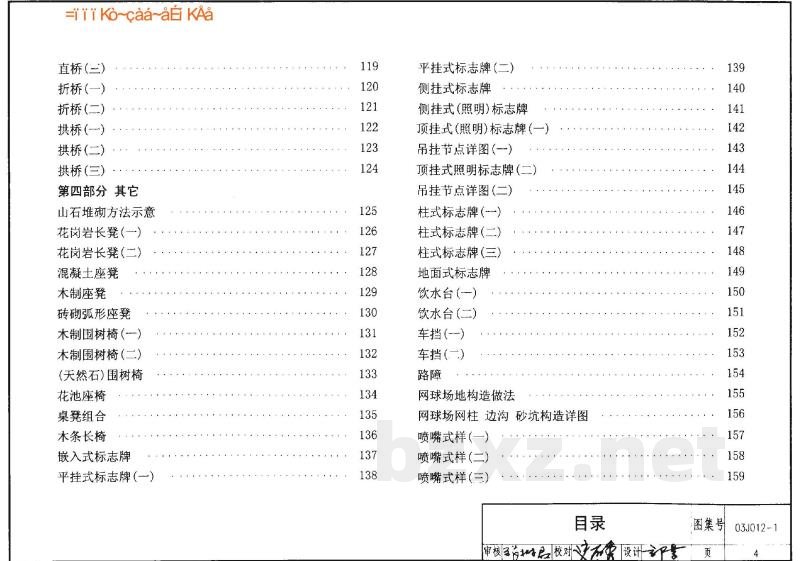

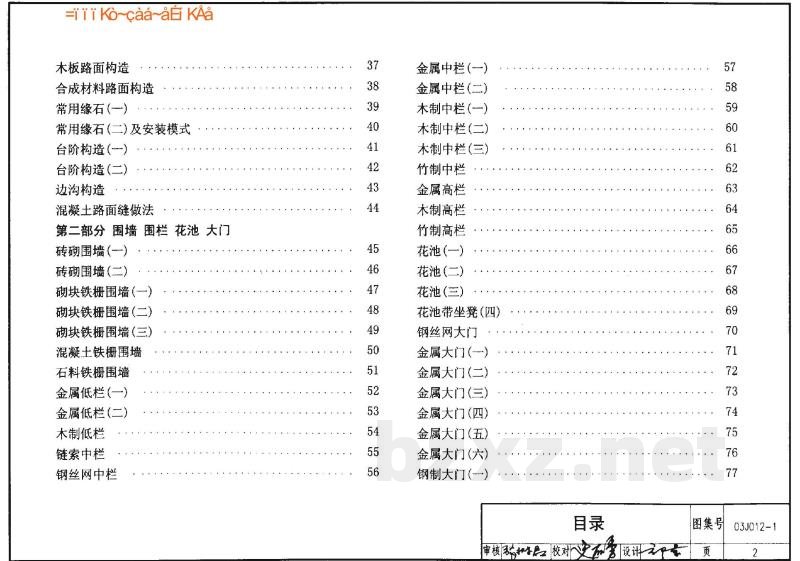

目录

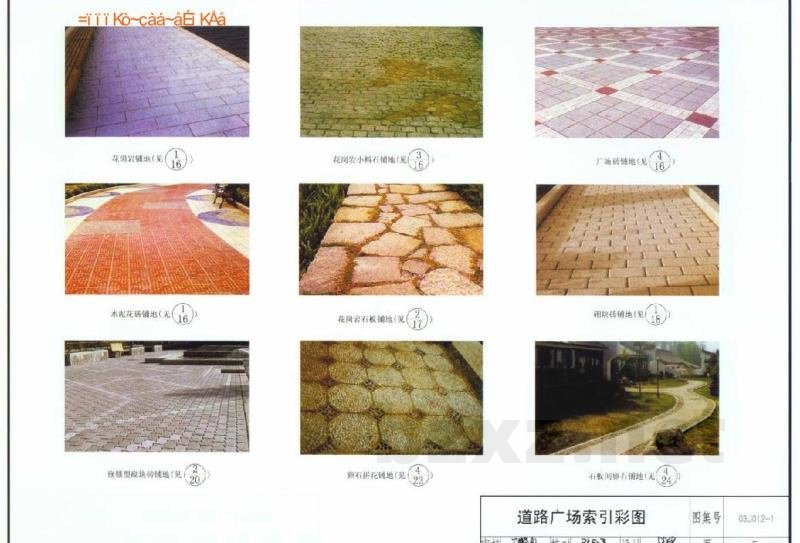

索引彩页
总说明
第一部分 道路 广场
道路断面示意图
道路广场常用铺装面材规格特性
石板 水泥砖 花砖 小料石铺装样式
碎石 碎石板 碎石板与水泥砖(石板)组合铺装样式
砌块砖铺装样式(一)
砌块砖铺装样式(二)
砌块砖铺装样式(三)
砌块砖铺装样式(四)
触感材料(盲道砖)铺装样式
卵石拼花铺装样式
板材间(嵌)卵石(碎石)铺装样式(一)
板材间(嵌)卵石(碎石)铺装样式(二)
植草砖铺装样式
木板 木砖 园木及压印艺术地面铺装样式
非粘土烧结砖铺装样式
料石路面构造
混凝土路面构造
沥青路面构造(一)
沥青路面构造(二)
砌块砖路面构造
嵌草砖路面构造
花砖 石板路面构造
卵石 水洗豆石路面构造
木板路面构造
合成材料路面构造
常用缘石(一)
常用缘石(二)及安装模式
台阶构造(一)
台阶构造(二 )
边沟构造
混凝土路面缝做法
第二部分 围墙 围栏 花池 大门
砖砌围墙(一)
砖砌围墙(二)
砌块铁栅围墙(一)
砌块铁栅围墙(二)
砌块铁栅围墙(三)
混凝土铁栅围墙
石料铁栅围墙
金属低栏(一)
金属低栏(二)
木制低栏
链索中栏
钢丝网中栏
金属中栏(一)
金属中栏(二)
木制中栏(一)
木制中栏(二)
木制中栏(三)
竹制中栏
金属高栏
木制高栏
竹制高栏
花池(一)
花池(二)
花池(三)
花池带坐凳(四)
钢丝网大门
金属大门(一)
金属大门(二)
金属大门(三)
金属大门(四)
金属大门(五)
金属大门(六)
钢制大门(一)
钢制大门(二)
钢制大门(三)
木制大门(一)
木制大门(二)
门轴详图(一)
门轴详图(二)
门轴详图(三)
门轴详图(四)
门轴详图(五)
门轴详图(六)
第三部分 水景
水池平面索引图
池底做法
池壁(一)
池壁(二)
池壁(三)
池壁(四)
池壁(五)
驳岸(一)
驳岸(二)
驳岸(三)
驳岸(四)
跌水(一)
跌水(二)
跌水(三)
流水墙
瀑布
溪流
沼泽
旱喷示例(一)
旱喷示例(二)
喷泉平面
喷泉示例(一)剖面图
喷泉示例(二)剖面图
水池底泵房
溢水坑
水池溢水口 排水坑 进水口
变形缝 管道 电缆穿池壁
汀步(一)
汀步(二)
直桥(一)
直桥(二)
直桥(三)
折桥(一)
折桥(二)
拱桥(一)
拱桥(二)
拱桥(三)
第四部分 其它
山石堆砌方法示意
花岗岩长凳(一)
花岗岩长凳(二)
混凝土座凳
木制座凳
砖砌弧形座凳
木制围树椅(一)
木制围树椅(二)
(天然石)围树椅
花池座椅
桌凳组合
木条长椅
嵌入式标志牌
平挂式标志牌(一)
平挂式标志牌(二)
侧挂式标志牌
侧挂式(照明)标志牌
顶挂式(照明)标志牌(一)
吊挂节点详图(一)
顶挂式(照明)标志牌(二)
吊挂节点详图(二)
柱式标志牌(一)
柱式标志牌(二)
柱式标志牌(三)
地面式标志牌
饮水台(一)
饮水台(二)
车挡(一)
车挡(二)
路障
网球场地构造做法
网球场网柱 边沟 砂坑构造详图
喷嘴式样(一)
喷嘴式样(二)
喷嘴式样(三)
