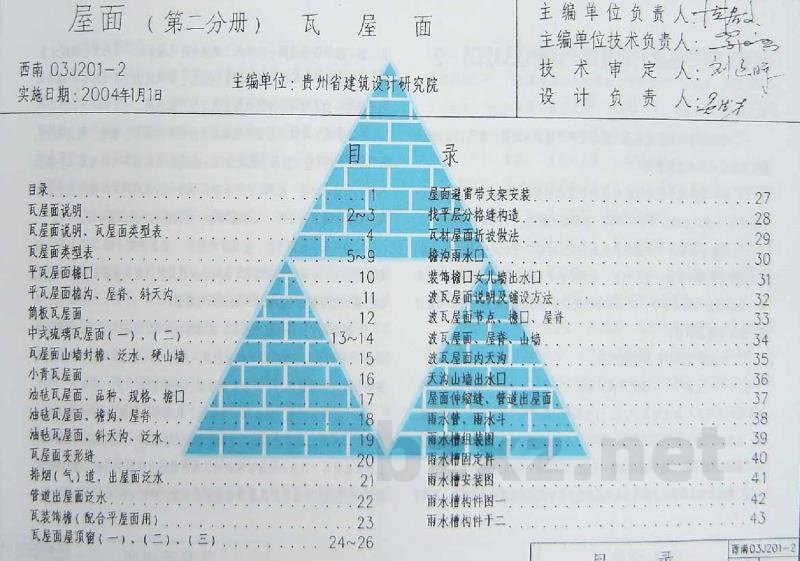

目 录

西南 03J201-2 目 录 页次：1

屋面（第二分册）瓦屋面-西南03J201-2

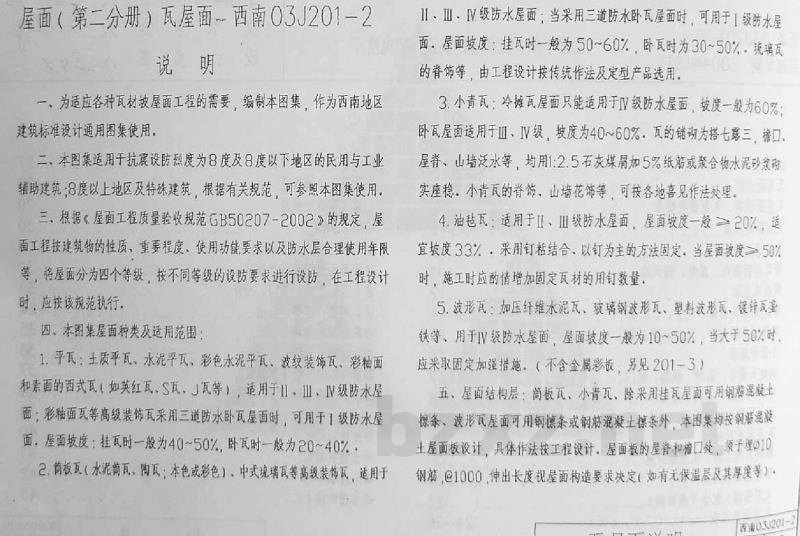

说 明

一、为适应各种瓦材坡屋面工程的需要，编制本图集，作为西南地区建筑标准设计通用图集使用。

二、本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑。8度以上地区及特殊建筑，根据有关规范，可参照本图集使用。

三、根据《屋面工程质量验收规范GB50207-2002》的规定，屋面工程按建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限等，将屋面分为四个等级，按不同等级的设防要求进行设防。在工程设计时，应按该规范执行。

四、本图集屋面种类及适用范围：

1. 平瓦：土质平瓦、水泥平瓦、彩色水泥平瓦、波纹装饰瓦、彩釉面和素面的西式瓦（如英红瓦、S瓦、J瓦等），适用于Ⅱ、Ⅲ、Ⅳ级防水屋面；彩釉面瓦等高级装饰瓦采用三道防水卧瓦屋面时，可用于Ⅰ级防水屋面。屋面坡度：挂瓦时一般为40~50%，卧瓦时一般为20~40%。
2. 筒板瓦（水泥嵌瓦、陶瓦；本色或彩色）、中式琉璃瓦等高级装饰瓦，适用于Ⅱ、Ⅲ、Ⅳ级防水屋面。当采用三道防水卧瓦屋面时，可用于Ⅰ级防水屋面。屋面坡度：挂瓦时一般为50~60%，卧瓦时为30~50%。琉璃瓦的脊饰等，由工程设计按传统作法及定型产品选用。
3. 小青瓦：冷摊瓦屋面只能适用于Ⅳ级防水屋面，坡度一般为60%；卧瓦屋面适用于Ⅲ、Ⅳ级，坡度为40~60%。瓦的铺砌为搭七露三，檐口、屋脊、山墙泛水等，均用1:2.5石灰煤屑加5%纸筋或聚合物水泥砂浆砌筑实稳。小青瓦的脊饰、山墙花饰等，可按各地喜见作法处理。
4. 油毡瓦：适用于Ⅱ、Ⅲ级防水屋面，屋面坡度一般≥20%，适宜坡度33%。采用钉粘结合、以钉为主的方法固定。当屋面坡度≥50%时，施工时应酌情增加固定瓦材的用钉数量。
5. 波形瓦：加压纤维水泥瓦、玻璃钢波形瓦、塑料波形瓦、镀锌瓦铁皮等，用于Ⅳ级防水屋面，屋面坡度一般为10~50%，当大于50%时，应采取固定加强措施。（不含金属彩板，另见20J-3）

五、屋面结构层：筒板瓦、小青瓦、除采用挂瓦屋面的可用钢筋混凝土地梁条。波形瓦屋面可用钢檩条或钢筋混凝土檩条外，本图集均按钢筋混凝土屋面板设计，具体作法按工程设计。屋面板的屋脊和檐口处，须予埋φ10钢筋@1000，伸出长度视屋面构造要求决定（如有无保温层及其厚度等）。

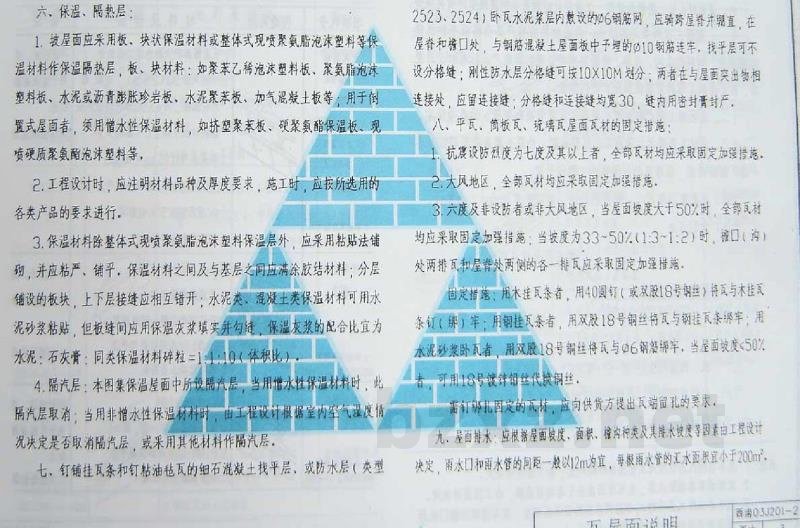

六、保温、隔热层：

1. 坡屋面应采用板、块状保温材料或整体式现喷聚氨酯泡沫塑料等保温材料作保温隔热层。板、块材料：如聚苯乙烯泡沫塑料板、聚氨酯泡沫塑料板、水泥或沥青膨胀岩岩板、水泥聚苯板、加气混凝土上板等，用于倒置式屋面者，须用憎水性保温材料，如挤塑聚苯板、硬聚氨酯保温板、现喷硬质聚氨酯泡沫塑料等。
2. 工程设计时，应注明材料品种及厚度要求。施工时，应按所选用的各类产品的要求进行。
3. 保温材料除整体式现喷聚氨酯泡沫塑料保温层外，应采用粘贴法铺砌，并应粘严、铺平。保温材料之间及与基层之间应满涂胶粘材料；分层铺设的板块，上下层接缝应相互错开；水泥类、混凝土类保温材料可用水泥砂浆粘贴，但板缝间应用保温灰浆填实并勾缝，保温灰浆的配合比宜为水泥：石灰膏：同类保温材料碎粒=1:1:10（体积比）。
4. 隔汽层：本图集保温屋面中所设隔汽层，当用憎水性保温材料时，此隔汽层取消；当用非憎水性保温材料时，由工程设计根据室内空气湿度情况决定是否取消隔汽层，或采用其他材料作隔汽层。

七、钉铺挂瓦条和钉粘油毡瓦的细石混凝土找平层、或防水层（类型2523、2524）卧瓦水泥浆层内敷设的φ6钢筋网，应横跨屋脊并锚固。在屋脊和檐口处，与钢筋混凝土屋面板中予埋的φ10钢筋连牢。找平层可不设分格缝；刚性防水层分格缝可按10×10M划分；两者在与屋面突出物相连接处，应留连接缝；分格缝和连接缝宽30，缝内用密封膏封严。

八、平瓦、筒板瓦、琉璃瓦屋面瓦材的固定措施：

1. 抗震设防烈度为七度及其以上者，全部瓦材均应采取固定加强措施。
2. 大风地区，全部瓦材均应采取固定加强措施。
3. 六度及非设防者或非常大风地区，当屋面坡度大于50%时，全部瓦材均应采取固定加强措施；当坡道为33~50%(1:3-1:2)时，檐口（沟）处两排瓦和屋脊处两侧的各一排瓦应采取固定加强措施。

固定措施：用木挂瓦条者，用40圆钉（或双股18号钢丝）将瓦与木挂瓦条钉（绑）牢；用钢挂瓦条者，用双股18号钢丝将瓦与钢挂瓦条绑牢；用水泥砂浆卧瓦者，用双股18号钢丝将瓦与φ6钢筋绑牢。当屋面坡度<50%者，可用18号镀锌铅丝代换钢丝。

需钉铆扎固定的瓦材，应向供货商提出瓦端留孔的要求。

九、屋面排水：应根据屋面坡度、面积、檐口种类及其排水坡度等因素由工程设计决定。雨水口和面水管的间距一般以12m为宜，每根雨水管的汇水面积宜小于200㎡。
