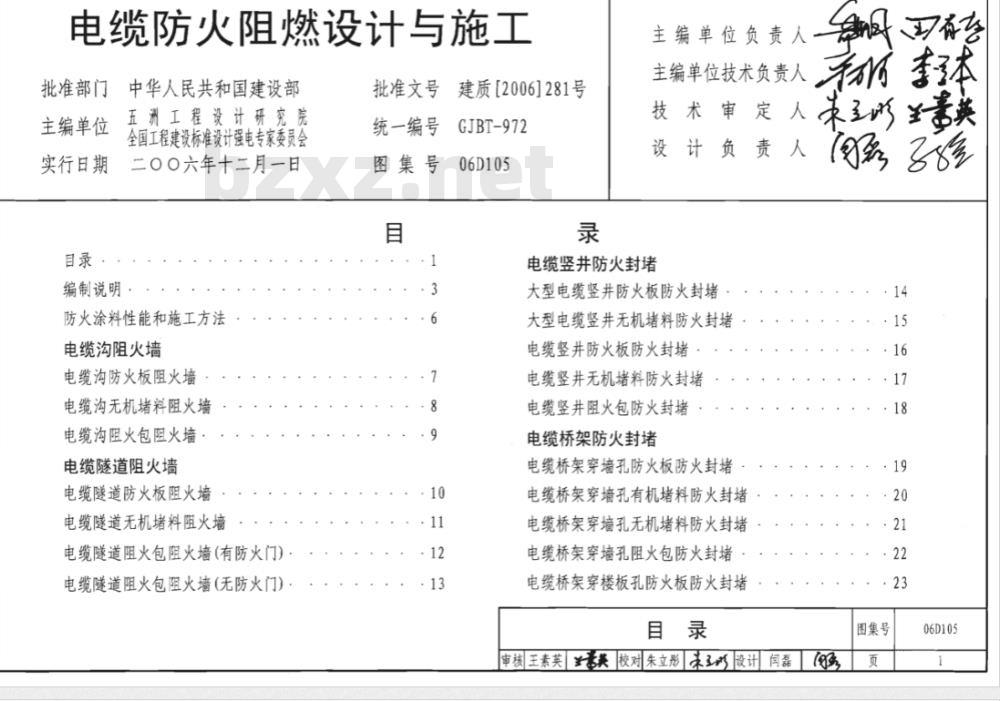

【06D105】 电缆防火阻燃设计与施工

电缆防火阻燃设计与施工
批准部门
主编单位
实行日期
中华人民共和国建设部
五洲工程设计研究院
全国工程建设标准设计强电专家委员会二〇〇六年十二月一日
编制说明
防火涂料性能和施工方法
电缆沟阻火墙
电缆沟防火板阻火墙
电缆沟无机堵料阻火墙
电缆沟阻火包阻火墙
电缆隧道阻火墙
电缆隧道防火板阻火墙
电缆隧道无机堵料阻火墙
电缆隧道阻火包阻火墙(有防火门）电缆隧道阻火包阻火墙(无防火门）批准文号
建质[2006]281号
统一编号
图集号
GJBT-972
06D105
主编单位负责人
主编单位技术负责人
技术审定
设计负责
电缆竖井防火封堵
大型电缆竖井防火板防火封堵
大型电缆竖井无机堵料防火封堵电缆竖井防火板防火封堵
电缆竖井无机堵料防火封堵
电缆竖井阻火包防火封堵
电缆桥架防火封堵
电缆桥架穿墙孔防火板防火封堵电缆桥架穿墙孔有机堵料防火封堵电缆桥架穿墙孔无机堵料防火封堵电缆桥架穿墙孔阻火包防火封堵电缆桥架穿楼板孔防火板防火封堵目录
审核王素英美校对朱立影求心设计间磊有
王心英
图集号
06D105

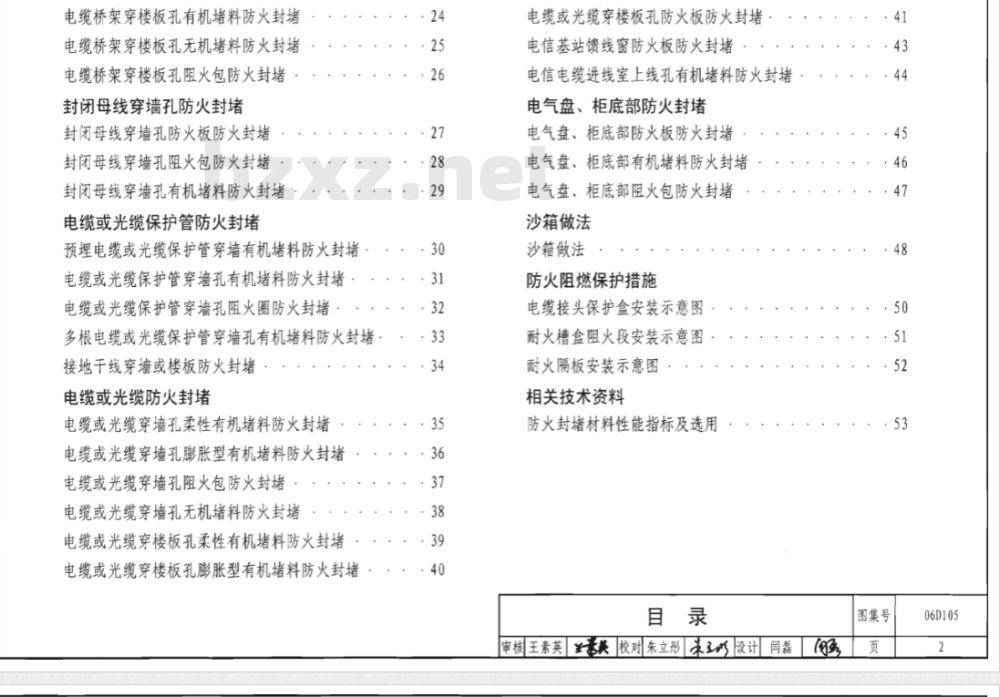

电缆桥架穿楼板孔有机堵料防火封培电缆桥架穿楼板孔无机堵料防火封堵电缆桥架穿楼板孔阻火包防火封堵封闭母线穿墙孔防火封堵
封闭母线穿墙孔防火板防火封堵封闭母线穿墙孔阻火包防火封堵封闭母线穿墙孔有机堵料防火封堵电缆或光缆保护管防火封堵
预埋电缆或光缆保护管穿墙有机堵料防火封堵电缆或光缆保护管穿墙孔有机堵料防火封堵电缆或光缆保护管穿墙孔阻火圈防火封堵·24
多根电缆或光缆保护管穿墙孔有机堵料防火封堵···33接地于线穿墙或楼板防火封堵
电缆或光缆防火封堵
电缆或光缆穿墙孔柔性有机堵料防火封堵电缆或光缆穿墙孔膨胀型有机堵料防火封堵电缆或光缆穿墙孔阻火包防火封堵电缆或光缆穿墙孔无机堵料防火封堵电缆或光缆穿楼板孔柔性有机堵料防火封堵电缆或光缆穿楼板孔膨胀型有机堵料防火封堵：.34
电缆或光缆穿楼板孔防火板防火封堵电信基站馈线窗防火板防火封堵电信电缆进线室上线孔有机堵料防火封堵电气盘、柜底部防火封堵
电气盘、柜底部防火板防火封堵电气盘、柜底部有机堵料防火封堵电气盘、柜底部阻火包防火封堵沙箱做法
沙箱做法
防火阻燃保护措施
电缆接头保护盒安装示意图
耐火槽盒阻火段安装示意图
耐火隔板安装示意图
相关技术资料
防火封堵材料性能指标及选用
审核王素英校对朱立形末设计闫磊（照: 41
图集号
06D105

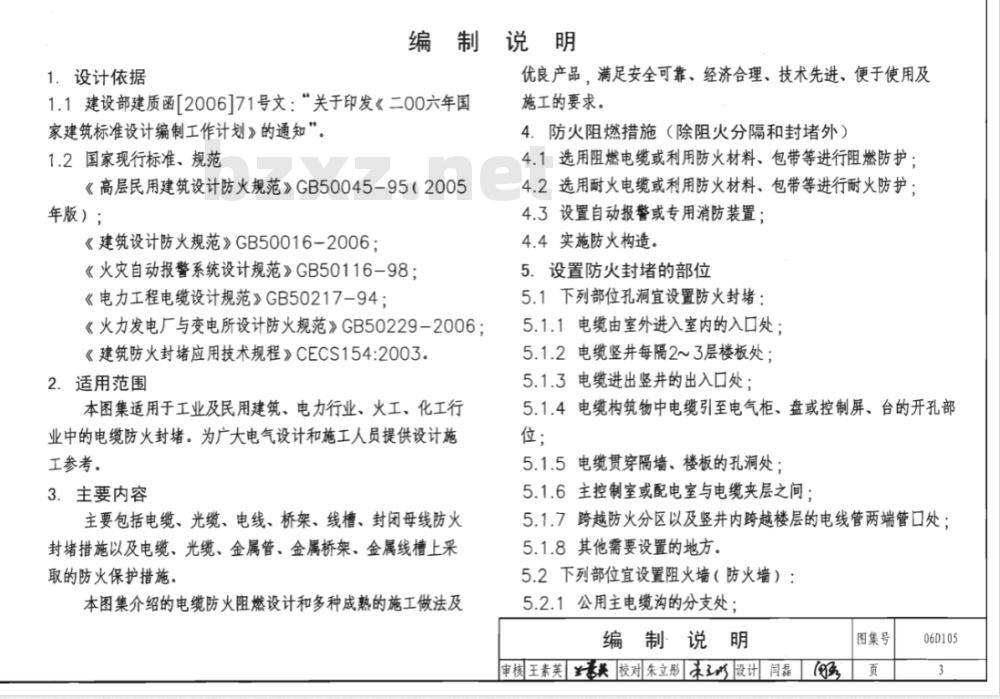

1.设计依据
编制说明
优良产品，满足安全可靠、经济合理、技术先进、便于使用及1.1建设部建质函2006171号文：“关于印发《二00六年国家建筑标准设计编制工作计划》的通知”。1.2国家现行标准、规范
《高层民用建筑设计防火规范》GB50045－95（2005年版）；
《建筑设计防火规范》GB50016-2006；《火灾自动报警系统设计规范》GB50116-98：《电力工程电缆设计规范》GB50217-94：《火力发电厂与变电所设计防火规范》GB50229-2006：《建筑防火封堵应用技术规程》CECS154:2003。2.适用范围
本图集适用于工业及民用建筑、电力行业、火工、化工行业中的电缆防火封堵。为大电气设计和施工人员提供设计施工参考。Www.bzxZ.net
3.主要内容
主要包括电缆、光缆、电线、桥架、线槽、封闭母线防火封堵措施以及电缆、光缆、金属管、金属桥架、金属线槽上采取的防火保护措施，
本图集介绍的电缆防火阻燃设计和多种成熟的施工做法及施工的要求。
4.防火阻燃措施（除阻火分隔和封堵外）4.1选用阻燃电缆或利用防火材料、包带等进行阻燃防护：4.2选用耐火电缆或利用防火材料、包带等进行耐火防护：4.3设置自动报警或专用消防装置：4.4实施防火构造。
5.设置防火封堵的部位
5.1下列部位孔洞宜设置防火封堵：5.1.1电统由室外进入室内的入口处：5.1.2电缆竖井每隔2~3层楼板处；5.1.3电缆进出竖井的出入口处：5.1.4电缆构筑物中电缆引至电气柜、盘或控制屏、台的开孔部位；
5.1.5电统贯穿隔墙、楼板的孔洞处：5.1.6主控制室或配电室与电缆夹层之间：5.1.7跨越防火分区以及竖井内跨越楼层的电线管两端管口处；5.1.8其他需要设置的地方。
5.2下列部位宜设置阻火墙（防火墙）：5.2.1公用主电缆沟的分支处；
编制说明
审核王素美关校对朱立影味设计间磊（图集号
06D105
5.2.2多段配电装置对应的沟道适当分段处：5.2.3长距离沟道中相隔200m或通风区段处（电厂为相隔100m）：
5.2.4至控制室或配电装置的沟道入口、厂区围墙处；5.2.5其他需要设置的地方。
6.防火封堵注意事项
6.1楼板、竖井孔洞处的防火封堵材料应能承受巡视人员的荷载，否则应采取加固措施。
6.2阻火墙宜采用阻火包、矿棉板等软质材料或防火堵料、耐火隔板等便于增添或更换电缆时不致损伤其他电缆的方式。6.3通往主控制室、厂区围墙或长距离隧道中按通风区段分隔的阻火墙部位应设置防火门。其他情况下有防止蜜燃措施的可不设防火门.防窜燃方式，可在阻火墙紧靠两侧不少于1m区段所有电缆上涂刷防火涂料、缠阻燃包带，或设置挡火板等：防火涂料涂层厚度应达到1mm。
6.4非难燃型电缆在下列部位宜设置阻燃防护或阻火段（阻燃防护或阻火段，可采用在电缆上涂刷防火涂料、缠阻燃包带或当电缆较多时采用难燃、耐火槽盒或阻火包等）：6.4.1在易受外因波及着火的场所，宜对相关范围电缆实施阻燃防护；
6.4.2重要电缆回路，可在适当部位设置阻火段以阻止延燃；6.4.3在接头两侧电缆各约3m区段及该范围内相的其他电缆上，宜用阻燃包带实施阻止延燃。7.防火封堵施工及验收
7.1施工时，首先应将贯穿物和被贯穿物上的油污、灰尘、松散物等清理干净。
7.2应根据制造商提供的操作指南和构造图进行防火封堵施工。7.3施工完成后，应将封堵的空洞及四周清理干净，使防火封堵组件表面平整、光洁、无裂纹，并填充密实。7.4施工完成后，应组织质量检验人员进行检查。8.防火封堵相关材料
8.1主要类型
8.1.1无机防火堵料：以无机材料为主要成分的粉末状固体，与某种外加剂调和使用，具有适当和易性。8.1.2有机防火堵料：以有机材料为主要成分，具有一定可塑性和柔韧性。
8.1.3阻火包：将阻火材料包装制成的包状物体。适用于较大的孔洞的防火封堵或电缆桥架防火分隔（阻火包亦称耐火包或防火包）。
8.1.4板材：具有防火、隔热性能的板状材料。8.1.5阻火图或阻火带。
8.1.6防火桥架、耐火槽盒以及电缴接头保护盒等。编制说明
审核王素英娱校对朱立形美设计间磊（照图集号
06D105

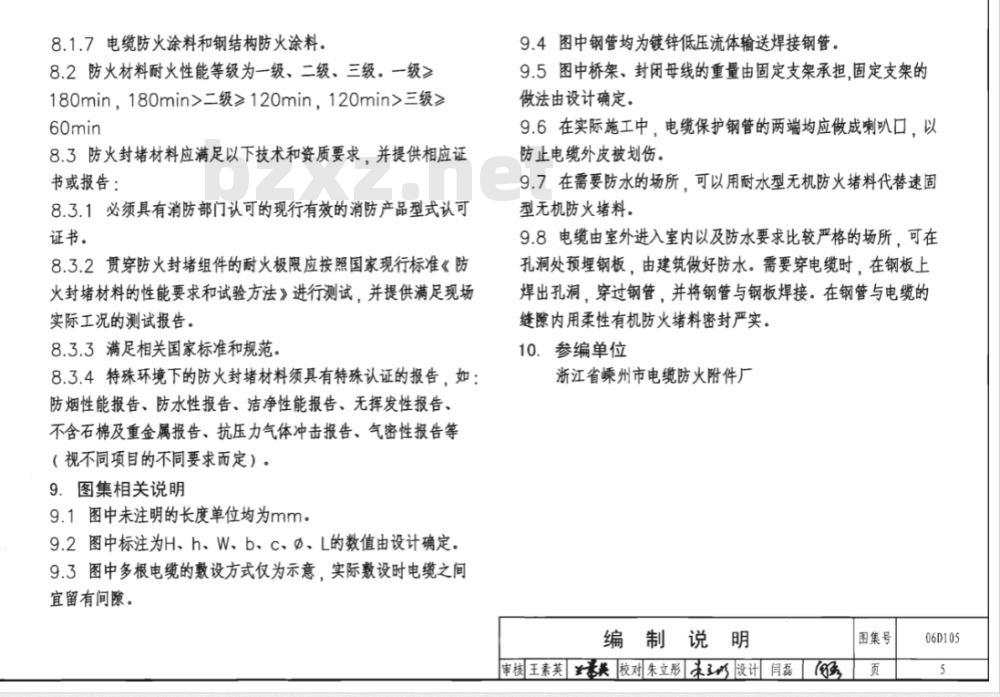

8.1.7电缆防火涂料和钢结构防火涂料。8.2防火材料耐火性能等级为一级、二级、三级。一级》180min，180min>二级120min，120min>三级》60min
8.3防火封堵材料应满足以下技术和资质要求，并提供相应证书或报告：
8.3.1必须具有消防部门认可的现行有效的消防产品型式认可证书。
8.3.2贯穿防火封堵组件的耐火极限应按照国家现行标准《防火封堵材料的性能要求和试验方法》进行测试，并提供满足现场实际工况的测试报告。
8.3.3满足相关国家标准和规范，8.3.4特殊环境下的防火封堵材料须具有特殊认证的报告，如：防烟性能报告、防水性报告、洁净性能报告、无挥发性报告、不含石棉及重金属报告、抗压力气体冲击报告、气密性报告等（视不同项目的不同要求而定）。9.图集相关说明
9.1图中未注明的长度单位均为mm。9.2图中标注为H、h、W、b、C、@、L的数值由设计确定。9.3图中多根电缆的数设方式仅为示意，实际数设时电缆之间宜留有间隙。
9.4图中钢管均为镀锌低压流体输送焊接钢管。9.5图中桥架、封闭母线的重量由固定支架承担，固定支架的做法由设计确定。
9.6在实际施工中，电缆保护钢管的两端均应做成喇叭口，以防止电缆外皮被划伤。
9.7在需要防水的场所，可以用耐水型无机防火堵料代替速固型无机防火堵料。
9.8电缆由室外进入室内以及防水要求比较产格的场所，可在孔洞处预埋钢板，由建筑做好防水。需要穿电缆时，在钢板上焊出孔洞，穿过钢管，并将钢管与钢板焊接。在钢管与电缆的缝隙内用柔性有机防火堵料密封严实。10.参编单位
浙江省嵊州市电缆防火附件厂
编制说明
审核王素英娱校对朱立形未设计闫磊（照图集号
06D105
1.防火涂料的应用
1.1水平穿越防火分隔的电缆、金属钢管、金属线槽、金属桥在防火分隔的两侧应涂刷防火涂料。1.2垂直穿越防火分隔的电缆、保护钢管、线槽、桥架在防火分隔的下侧应涂刷防火涂料，
1.3规范规定的其他情况。
1.4电缆上应使用电缆防火涂料，金属钢管、线槽、桥一般使用超薄型钢结构防火涂料。
2.电缆防火涂料
2.1定义：涂覆于绝缘电缆的表面，能形成具有防火阻燃保护及一定装饰作用涂膜的防火涂料。
2.2种类：一般分为溶剂性电缆防火涂料和水性电缆防火涂料。2.3技术要求
2.3.1电缆防火涂料可采用刷涂或喷涂方法施工，并能在自然环境条件下干燥、固化，成膜后表面无明显凹凸。表干时间不应大于5h，实干时间不应大于24h：实干后，涂膜应无刺激性气味。2.3.2尽量采用环保型电缆防火涂料，原料不宜使用苯类溶剂2.3.3电缆防火涂料的干涂层厚度应为1±0.1mm。涂刷的长度不应小于1000mm。其他技术指标符合国家相关规定。2.4施工方法和要求
2.4.1施工前应清理电缆表面尘埃、污垢等，使电缆表面清洁，并将电缆做必要的整理。使用前将涂料搅拌均匀，若太精可用稀释剂稀释。2.4.2涂刷涂料时，水平敷设的电缆，沿电缆走向逐根均匀涂刷：垂重直敷设的电统，自上而下逐根均匀涂刷：不得出现漏涂。2.4.3涂刷分3~5次进行，每次涂刷后应待涂膜表面干煤后再涂，一般涂刷间隔时间为4~24h：涂层厚度达到1mm左右，表面无严重流消现象。
2.4.4涂刷方法、涂刷次数和涂刷间隔时间等应符合产品施工说明的要求。涂料用量一般按照2~3kg/m2（电缆表面积）计算。3.钢结构防火涂料
3.1定义：施涂于钢结构表面，能形成耐火隔热保护层以提高钢结构面火极限的涂料。
3.2种类：按使用场所分为室内型和室外型。按干涂层厚度分为超薄型、薄型和厚型。
3.3施工方法和要求
3.3.1施工前将钢管、线槽和桥架表面漆清理干净。3.3.2涂料在使用前应充分揽拌至均匀。3.3.3施工环境温度应保持在5~38℃，相对湿度不宜大于90%，空气应流通
3.3.4施工时一般采用刷涂，也可用机械喷涂或辊涂，每次涂刷厚度以0.2~0.3mm为宜，每间隔8~12h涂刷1次，待涂层基本干燥后方可再次涂刷，直至涂刷到规定厚度。3.3.5涂刷方法、涂刷次数和涂刷间隔时间等应符合产品施工说明的要求。涂料用量一般按照0.2~0.3kg/m2计算。06D105
防火涂料性能和施工方法
审核王素英联校对朱立形未圳设计间磊（照图集号
说明：
俯视图
根据电缆位置和电缆沟横截面的尺寸切割防火板支架
2.在防火板与电缆沟壁接触的地方和拼接的两块防火板间均要用防火堵料密封。
3．在两层防火板（阻火墙)下安装两根钢管作为排水管。4，在电缆与电缆间、电缆和钢管与防火板接触的地方涂塞柔性有机防火堵料。
5．防火板应安装两层，两层间的距离为100，中间填不燃纤维。6．如有必要，在安装阻火墙处的电缆沟壁上垂直固定两行角钢，用以支撑防火板。
接地线
耐火隔板
不燃纤维
防火堵料
防火涂料
排水钢管
材料表
型号及规格
防火板
矿棉或玻璃纤维
柔性有机防火堵料
水性电缆防火涂料
DN80，长300
电缆沟防火板阻火墙
审核王素生意美校对石宪灵石生具设计闫磊5
单位数量
见相关技术资料
见相关技术资料
见相关技术资料
图集号
06D105
说明：
俯视图
1．将耐水型无机防火堵料和水按一定比例均匀混合。支架
2．用胶合板等在安装阻火墙处支模板，并在两侧桥架下各装两根钢管作为排水管。
3，在适当位置预留孔洞作为增设电缆用，孔洞内填塞柔性有机防火堵料
将混合好的耐水型无机防火堵料用铲刀紧密填入模板内，封堵严实4
5，在阻火墙与电缆之间缝隙以及电缆间隙内填塞柔性有机防火堵料。6．拆除模板后，用耐水型无机防火堵料修补不平整的表面。电缆
防火堵料
防火堵料
防火涂料
排水钢管
接地线
材料表
型号及规格
单位数量
耐水型无机防火堵料
柔性有机防火堵料
水性电缆防火涂料
DN80.长300
电缆沟无机堵料阻火墙
审核王素美娱校对石宪灵石生昊设计闫磊kg
见相关技术资料
见相关技术资料
见相关技术资料
图集号
06D105
说明：
俯视图
1，填入阻火包、阻火包应按顺序依次摆放整齐，阻火包与电缆之间留适当空隙。
2，在阻火包和电缆之间填塞柔性有机防火堵料。3此方案不适用于有积水的场所，电缆
接地线
阻火包
防火堵料
防火涂料
材料表
型号及规格
柔性有机防火堵料
水性电缆防火涂料
电缆沟阻火包阻火墙
单位数量
见相关技术资料
见相关技术资料
见相关技术资料
图集号
审核王素英美校对石宪灵石设计闫磊（）页
06D105
说明：
俯视图
防火门
1．在安装阻火墙处的隧道壁上垂直固定两行角钢，用以支撑防火板2，在角钢处安装防火板，防火板与隧道壁、角钢接触的地方均要用柔性有机防火堵料密封。
3．拼接的两块防火板间也必须用柔性有机防火堵料粘结。4，在两块防火板间填塞不燃纤维。5，在阻火墙下安装备用钢管作为排水管。电缆
耐火隔板
不燃纤维
防火堵料
防火涂料
排水钢管
接地线
区区区
材料表
型号及规格
防火板
矿棉或玻璃纤维
柔性有机防火堵料
水性电缆防火涂料
L50x50×5
DN80,长300
电缆隧道防火板阻火墙
单位数量
见相关技术资料
见相关技术资料
见相关技术资料
图集号
审核王素英娱校对石宪灵石生美设计闫磊页
06D105
说明：
俯视图
防火门
1，在电缆间、电缆与桥架间用柔性有机防火堵料密封，2.将耐水型无机防火堵料和水按一定比例均匀混合。支架
3．用胶合板等在安装阻火墙处支模板，并在两侧桥架下各装备用钢管作为排水管。
4．将混合好的耐水型无机防火堵料用铲刀紧密填入模板内，封堵严实。5.24h后可拆除模板，用耐水型无机防火堵料修补不平整的表面电缆
接地线
防火堵料
防火堵料
防火涂料
排水钢管
材料表
型号及规格
耐水型无机防火堵料
柔性有机防火堵料
水性电缆防火涂料
L50x50x5
DN80，长300
电缆隧道无机堵料阻火墙
审核王素英校对石宪灵石生美设计间磊单位数量
见相关技术资料
见相关技术资料
见相关技术资料
图集号
06D105
