【03J601-3】 模压门

各种图案样式和不同规格尺寸的平开门、推拉门、折叠门及在不同墙体安装节点。

模压门
批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究所
实行日期：2003年5月1日
批准文号：建质[2003]74号
统一编号：GJBT-628
图集号：03J601-3

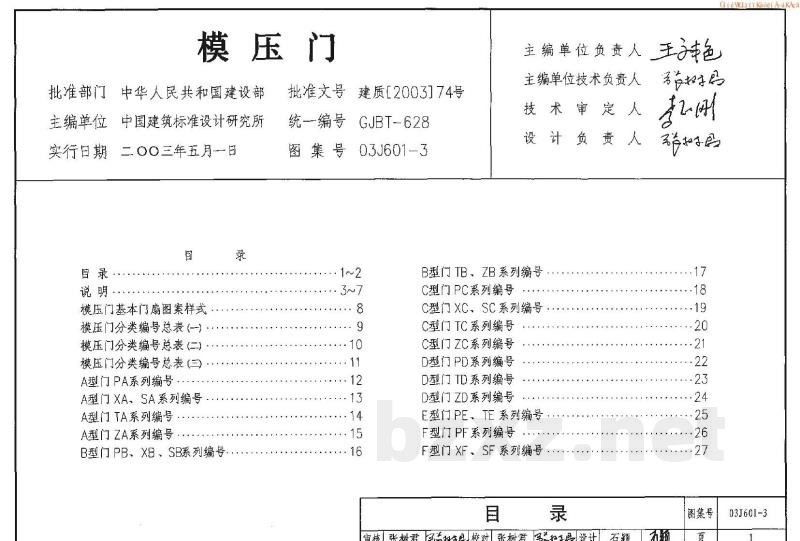

目录
模压门分类编号总表（一）至（三）
A型门、B型门、C型门、D型门、E型门、F型门、G型门、H型门、J型门、K型门各系列编号
平开门、推拉门、折叠门制作安装详图
镶玻璃、镶百页门构造示意图
门框立墙详图
A型门至K型门内部构造示意图
模压门构造分解示意图
相关技术资料

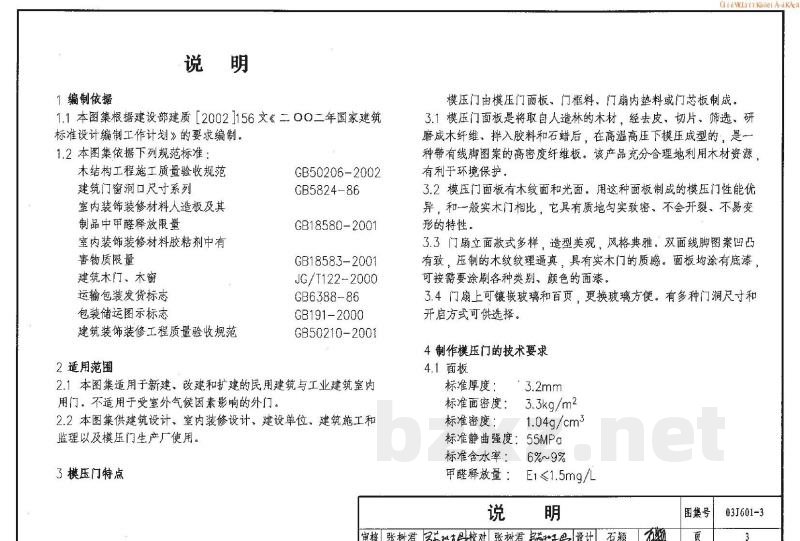

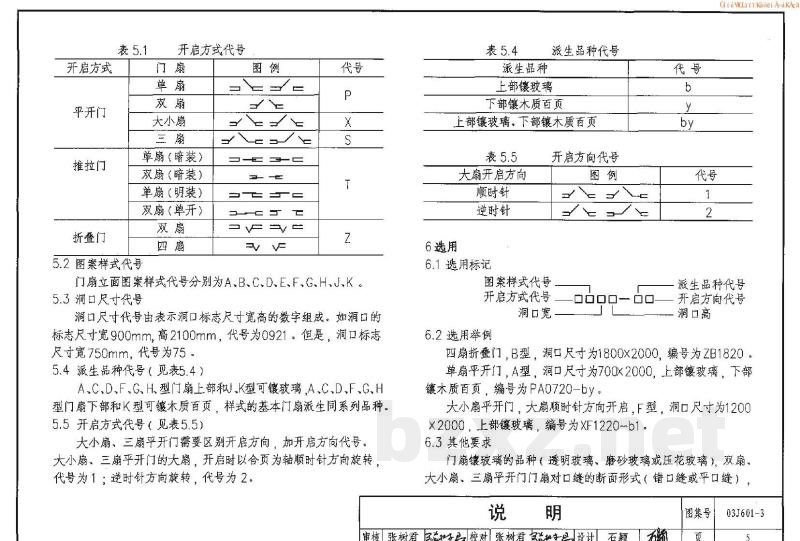

说明
1 编制依据
1.1 本图集根据建设部建质[2002]1156文《2002年国家建筑标准设计编制工作计划》的要求编制。
1.2 本图集依据下列规范标准：
- GB50206-2002 木结构工程施工质量验收规范
- GB5824-86 建筑门窗洞口尺寸系列
- GB18580-2001 室内装饰装修材料人造板及其制品中甲醛释放限量
- GB18583-2001 室内装饰装修材料胶粘剂中有害物质限量
- JG/T122-2000 建筑木门、木窗运输包装发货标志
- GB6388-86 包装储运图示标志
- GB191-2000 建筑装饰装修工程质量验收规范
- GB50210-2001

2 适用范围
2.1 本图集适用于新建、改建和扩建的民用建筑与工业建筑室内用门。不适用于受室外气候因素影响的外门。
2.2 本图集供建筑设计、室内装修设计、建设单位、建筑施工和监理以及模压门生产厂使用。

3 模压门特点
3.1 模压门由模压门面板、门框料、门扇内垫料或门芯板制成。模压门面板是将取自人造林的木材，经去皮、切片、筛选、研磨成木纤维、拌入胶料和石蜡后，在高温高压下模压成型的高密度纤维板。该产品充分合理地利用木材资源，有利于环境保护。
3.2 模压门面板有木纹面和光面。用这种面板制成的模压门性能优异，和一般实木门相比，它具有质地致密、不会开裂、不易变形的特性。
3.3 门扇立面款式多样，造型美观，风格典雅。双面线脚图案凹凸有致，压制的木纹纹理逼真，具有实木门的质感。面板均涂有底漆，可按需要涂刷各种类别、颜色的面漆。
3.4 门扇上可镶嵌玻璃和百页，更换玻璃方便。有多种门洞尺寸和开启方式可供选择。

4 制作模压门的技术要求
4.1 面板技术参数：
- 标准厚度：3.2mm
- 标准面密度：3.3kg/m²
- 标准密度：1.04g/cm³
- 标准静曲强度：55MPa
- 标准含水率：6%~9%
- 甲醛释放量：E1≤1.5mg/L

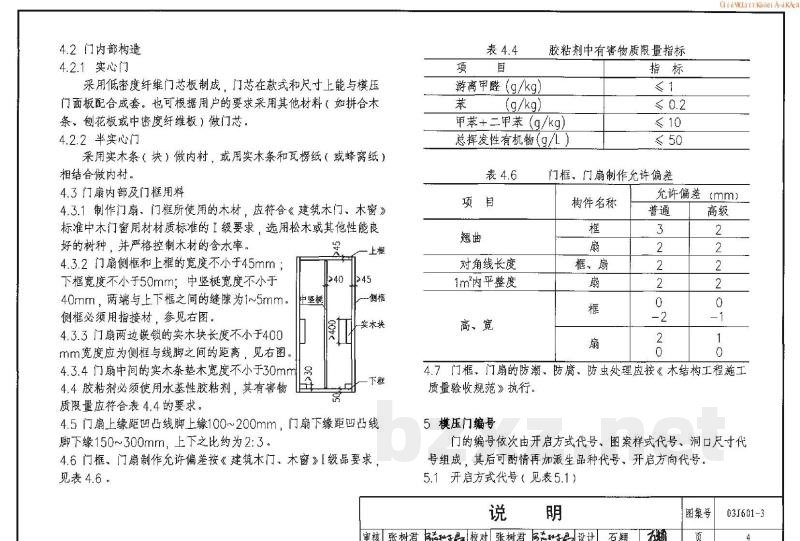

4.2 门内部构造
4.2.1 实心门
采用低密度纤维门芯板制成，门芯在款式和
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

03J601-3：模压门

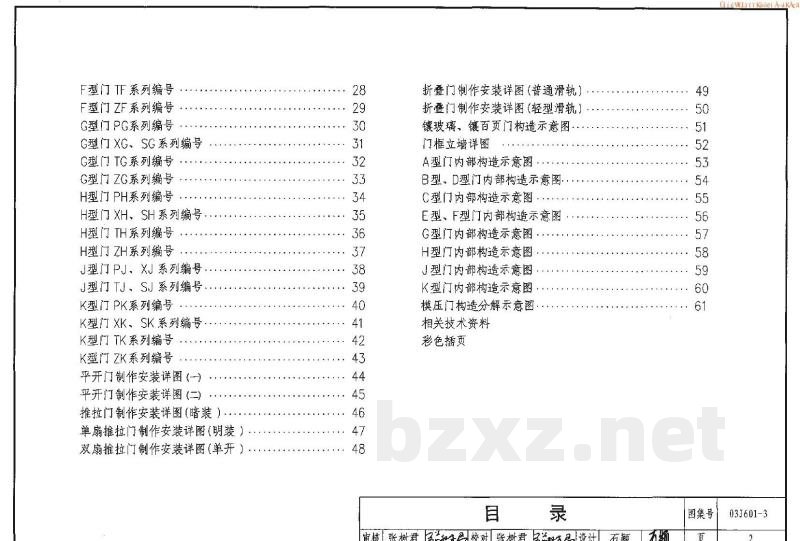

目录
说明
模压门基本门扇图案样式
模压门分类编号总表(一)
模压门分类编号总表(二)
模压门分类编号总表(三)
A型门PA系列编号
A型门XA、SA系列编号
A型门TA系列编号
A型门ZA系列编号
B型门PB、XB、SB系列编号
B型门TB、ZB系列编号
C型门PC系列编号
C型门XC、SC系列编号
C型门TC系列编号
C型门ZC系列编号
D型门PD系列编号
D型门TD系列编号
D型门ZD系列编号
E型门PE、TE系列编号
F型门PF系列编号
F型门XF、SF系列编号
F型门TF系列编号
F型门ZF系列编号
G型门PG系列编号
G型门XG、SG系列编号
G型门TG系列编号
G型门ZG系列编号
H型门PH系列编号
H型门XH、SH系列编号
H型门TH系列编号
H型门ZH系列编号
J型门PJ、XJ系列编号
J型门TJ、SJ系列编号
K型门PK系列编号
K型门XK、SK系列编号
K型门TK系列编号
K型门ZK系列编号
平开门制作安装详图(一)
平开门制作安装详图(二)
推拉门制作安装详图(暗装)
单扇推拉门制作安装详图(明装)
双扇推拉门制作安装详图(单开)
折叠门制作安装详图(普通滑轨)
折叠门制作安装详图(轻型滑轨)
镶玻璃、镶百页门构造示意图
门框立墙详图
A型门内部构造示意图
B型、D型门内部构造示意图
C型门内部构造示意图
E型、F型门内部构造示意图
G型门内部构造示意图
H型门内部构造示意图
J型门内部构造示意图
K型门内部构造示意图
模压门构造分解示意图
相关技术资料
