【07J604】 未增塑聚氯乙烯(PVC-U)塑料门窗

本图集适用于民用建筑和一般工业建筑的内、外门窗的选用，以节能技术为主旨，按实际工程的需要，分为内开平窗、外平开窗、上悬窗、内开下悬窗、推拉窗、平开组合窗、内平开下悬组合窗、推拉组合窗、内平开门、外平开门和推拉门几大类，并结合门窗洞口尺寸，绘制立面索引图；按设计和施工的要求，本图集提供了塑料门窗与各种墙体的安装节点和组合窗拼接安装节点等内容，并突出了节能墙体的安装特点。另外绘制了部分系列的构造图，便于设计人员参考。 本图集重点表现了塑料门窗作为节能型门窗的良好的性能，提供了具体的性能指标，适用于全国不同的气候地区使用。图集的编制体现了新观念、新材料、新技术、新工艺的特点，内容充实，便于设计人员选用。

未增塑聚氯乙烯（PVC-U）塑料门窗

批准部门：中华人民共和国建设部、中国建筑金属结构协会
主编单位：中国建筑标准设计研究院、北京关鸿圆方建筑设计有限责任公司
实行日期：2007年9月1日
批准文号：建质【2007】180号
图集号：07J604

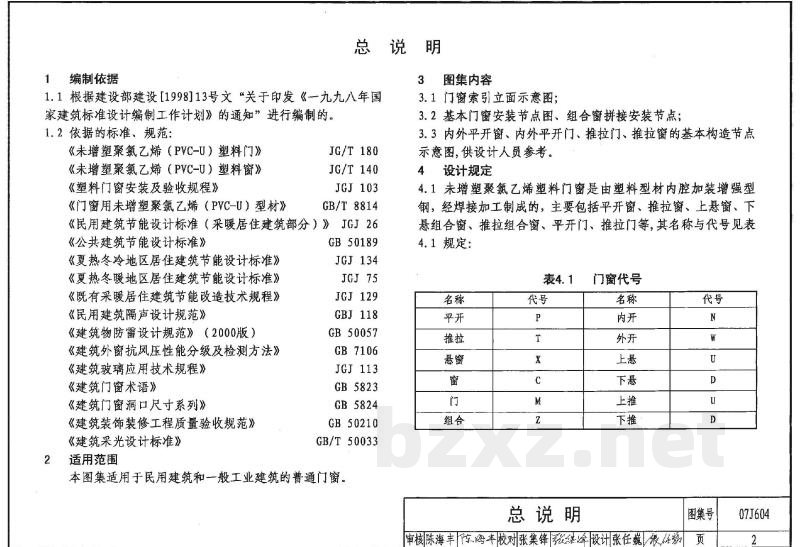

1 总说明
1.1 编制依据
根据建设部建设[1998]13号文《关于印发〈1998年国家建筑标准设计编制工作计划〉的通知》进行编制。

1.2 依据的标准、规范：
《未增塑聚氯乙烯（PVC-U）塑料门》JG/T 180
《未增塑聚氯乙烯（PVC-U）塑料窗》JG/T 140
《塑料门窗安装及验收规程》JGJ 103
《门窗用未增塑聚氯乙烯（PVC-U）型材》GB/T 8814
《民用建筑节能设计标准（采暖居住建筑部分）》JGJ 26
《公共建筑节能设计标准》GB 50189
《夏热冬冷地区居住建筑节能设计标准》JGJ 75
《夏热冬暖地区居住建筑节能设计标准》JGJ 129
《既有采暖居住建筑节能改造技术规程》GB 50057
《民用建筑隔声设计规范》GB 5118
《建筑物防雷设计规范》（2000版）GB 50210
《建筑外窗抗风压性能分级及检测方法》
《建筑玻璃应用技术规程》
《建筑门窗术语》
《建筑门窗洞口尺寸系列》GB 5824
《建筑装饰装修工程质量验收规范》
《建筑采光设计标准》

2 适用范围
本图集适用于民用建筑和一般工业建筑的普通门窗。

3 图集内容
3.1 门窗索引立面示意图
3.2 基本门窗安装节点图、组合窗拼接安装节点图
3.3 内外平开窗、内外平开门、推拉门、推拉窗的基本构造节点示意图，供设计人员参考。

4 设计规定
4.1 未增塑聚氯乙烯塑料门窗是由塑料型材内腔加装增强型钢，经焊接加工制成的，主要包括平开窗、推拉窗、上悬窗、下悬组合窗、推拉组合窗、平开门、推拉门等。

表4.1 门窗代号与名称对照表：
- 窗/门类别代号：平开(P)、推拉(T)、上悬(x)、下悬(c)、组合窗(M)、组合门(z)
- 开启方向代号：内开(N)、外开(U)

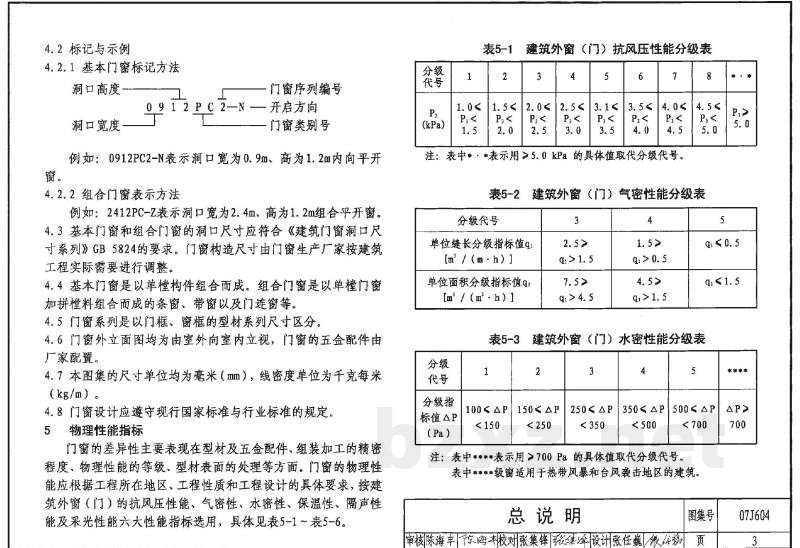

4.2 标记与示例
4.2.1 基本门窗标记方法：洞口宽度-洞口高度-门窗序列编号-代号-开启方向。
例如：0912PC2-N 表示洞口宽为0.9m、高为1.2m的内向平开窗。
4.2.2 组合门窗表示方法：例如2412PC-Z 表示洞口宽为2.4m、高为1.2m的组合平开窗。

4.3 基本门窗和组合门窗的洞口尺寸应符合《建筑门窗洞口尺寸系列》GB 5824的要求。门窗构造尺寸由门窗生产厂家按建筑工程实际需要进行调整。
4.4 基本门窗是以单樘构件组合而成。组合门窗是以单樘门窗加拼樘料组合而成的条窗、带窗以及门连窗等。
4.5 门窗系列是以门框、窗框的型材系列尺寸区分。
4.6 门窗外立面图均为由室外向室内立视，门窗的五金配件由厂家配置。
4.7 本图集的尺寸单位均为毫米（mm），线密度单位为千克每米（kg/m）。
4.8 门窗设计应遵守现行国家标准与行业标准的规定。

5 物理性能指标
门窗的物理性能应根据工程所在地区、工程性质和工程设计的具体要求，按建筑外窗（门）的抗风压性能、气密性、水密性、保温性、隔声性能及采光性能六大性能指标选用。

表5-1 建筑外窗（门）抗风压性能分级表：
1级：P < 1.0 kPa
2级：1.0 ≤ P < 1.5 kPa
3级：1.5 ≤ P < 2.0 kPa
4级：2.0 ≤ P < 2.5 kPa
5级：2.5 ≤ P < 3.0 kPa

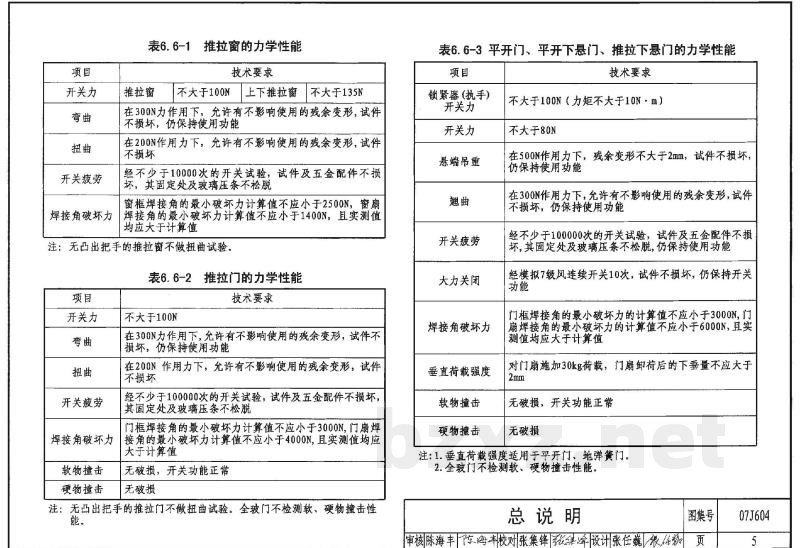

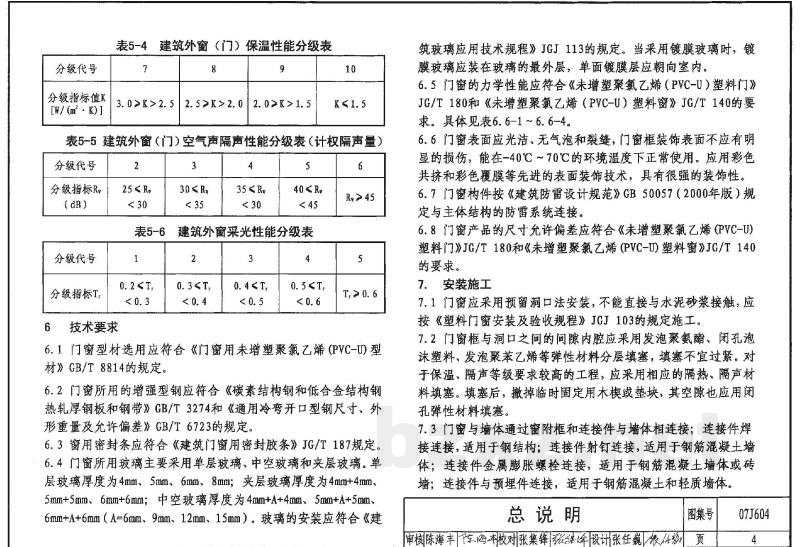

小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

07J604

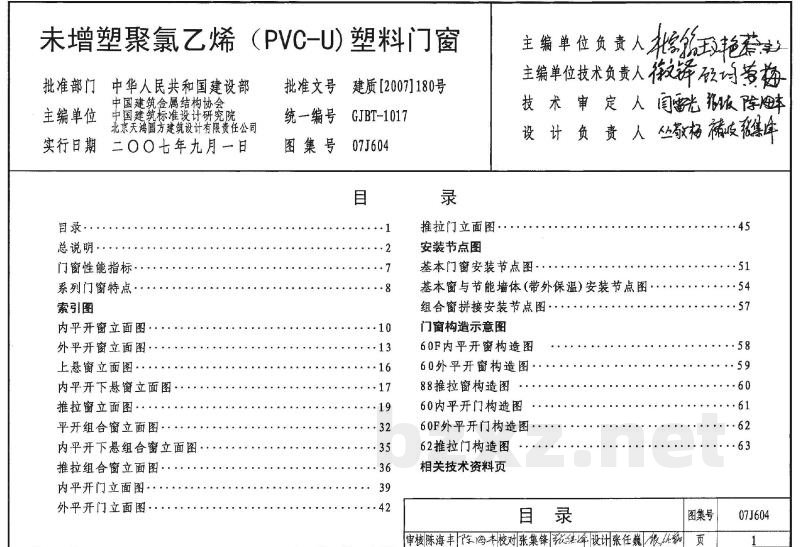

目录
总说明
门窗性能指标
系列门窗特点
索引图
内平开窗立面图
外平开窗立面图
上悬窗立面图
内平开下悬窗立面图
推拉窗立面图
平开组合窗立面图
内平开下悬组合窗立面图
推拉组合窗立面图
内平开门立面图
外平开门立面图
推拉门立面图
安装节点图
基本门窗安装节点图
基本窗与节能墙体（带外保温）安装节点图
组合窗拼接安装节点图
门窗构造示意图
60F内平开窗构造图
60外平开窗构造图
88推拉窗构造图
60内平开门构造图
60F外平开门构造图
62推拉门构造图
相关技术资料页
