【18D802】 建筑电气工程施工安装

本图集适用于新建、改建和扩建的民用及工业建筑一般要求，电压等级为AC35kV及以下建筑电气安装工程的施工。依据《建筑电气工程施工质量验收规范》GB50303-2015， 绘制了建筑电气工程领域中常用的、有代表性的施工安装做法，即：电气设备安装；梯架、托盘和槽盒安装；导管安装；电气线路穿越建筑物变形缝；电缆敷设；配线与接线；母线安装；灯具安装；开关插座；接地；封堵及测试。图集根据规范条款以图示和安装图样的形式，进一步明确了常用的、有争议的电气工程施工安装节点，统一认识，保证施工质量。

18D802

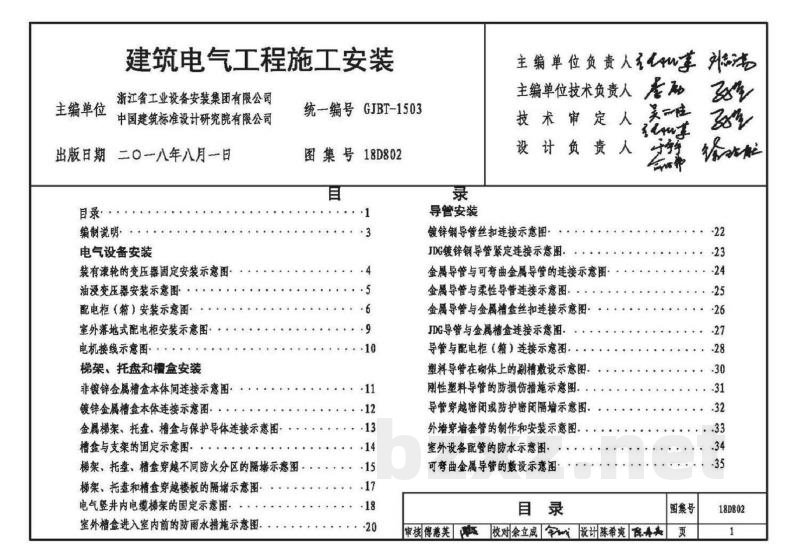

目录
编制说明
电气设备安装
装有滚轮的变压器固定安装示意图
油浸变压器安装示意图
配电柜(箱)安装示意图
室外落地式配电柜安装示意图
电机接线示意图
梯架、托盘和槽盒安装
非镀锌金属槽盒本体间连接示意图
镀锌金属槽盒本体连接示意图
金属梯架、托盘、槽盒与保护导体连接示意图
槽盒与支架的固定示意图
梯架、托盘、槽盒穿越不同防火分区的隔堵示意图
梯架、托盘和槽盒穿越楼板的隔堵示意图
电气竖井内电缆梯架的固定示意图
室外槽盒进入室内前的防雨水措施示意图
导管安装
镀锌钢导管丝扣连接示意图
JDG镀锌钢导管紧定连接示意图
金属导管与可弯曲金属导管的连接示意图
金属导管与柔性导管连接示意图
金属导管与金属槽盒丝扣连接示意图
JDG导管与金属槽盒连接示意图
导管与配电柜(箱)连接示意图
塑料导管在砌体上的剔槽敷设示意图
刚性塑料导管的防损伤措施示意图
导管穿越密闭或防护密闭隔墙示意图
外墙穿墙套管的制作和安装示意图
室外设备配管的防水示意图
可弯曲金属导管的敷设示意图
电气线路穿越建筑物变形缝
金属槽盒过建筑物变形缝示意图
梯架过建筑物变形缝示意图
托盘过建筑物变形缝示意图
钢管及刚性导管过建筑物变形缝示意图
采用可弯曲或柔性导管过建筑物变形缝示意图
矿物绝缘电缆过建筑物变形缝示意图
接地干线过建筑物变形缝示意图
接闪带或接闪网过建筑物变形缝示意图
电缆敷设
电缆沟内金属支架与保护导体的连接示意图
固定交流单芯电缆夹具安装示意图
高压电缆穿过零序电流互感器示意图
电缆金属护套与金属支(吊)架接触部位防电化措施示意图
电缆标志牌示意图
配线与接线
塑料护套线配线示意图
柜、台、箱、盘面板上电器连接导线配线示意图
截面10mm2以下铜芯导线连接件示意图
截面6mm2以下铜芯导线间连接示意图
母线安装
绝缘子固定的母线搭接示意图
母线槽垂直穿越楼板示意图
灯具安装
吊顶内末端灯具配线示意图
软线灯安装示意图
100W以上灯具引入线隔热保护措施示意图
洁净场所嵌入式灯具的密封安装示意图
开关插座
插座接线示意图
接线盒安装示意图
接地
接地装置的连接示意图
接地模块安装示意图
室内明敷接地干线安装示意图
接地线穿墙、穿楼板安装示意图
幕墙金属框架、金属门窗和防雷引下线的连接示意图
浴室局部等电位联结示意图
封堵
电缆出入电缆梯架、托盘、槽盒及配电柜(箱)处示意图
电缆出入电缆沟的防火封堵示意图
测试
故障回路阻抗测试方法示意图
剩余电流动作保护器的动作时间测试示意图
固定安装及悬吊装置强度测试示意图
建筑室内照明照度测试示意图
