【06SD702-5】 电气设备在压型钢板、夹芯板上安装

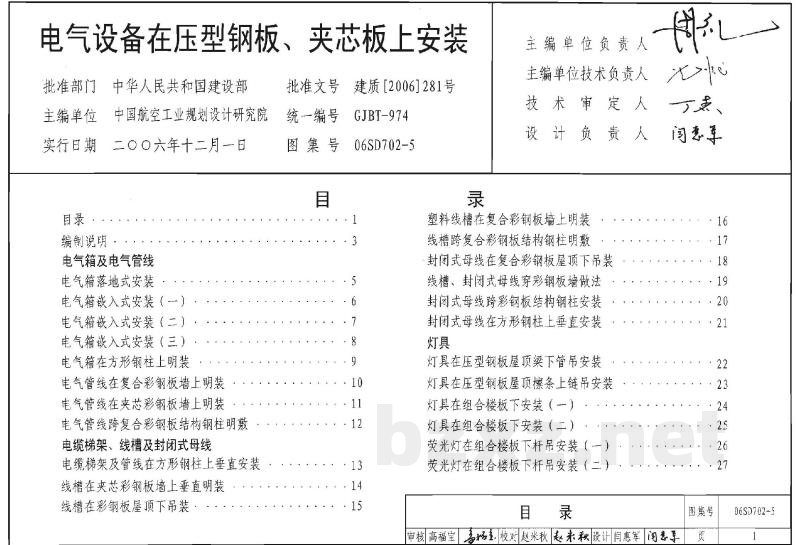

目录 ······ 1

编制说明 ······ 3

电气箱及电气管线

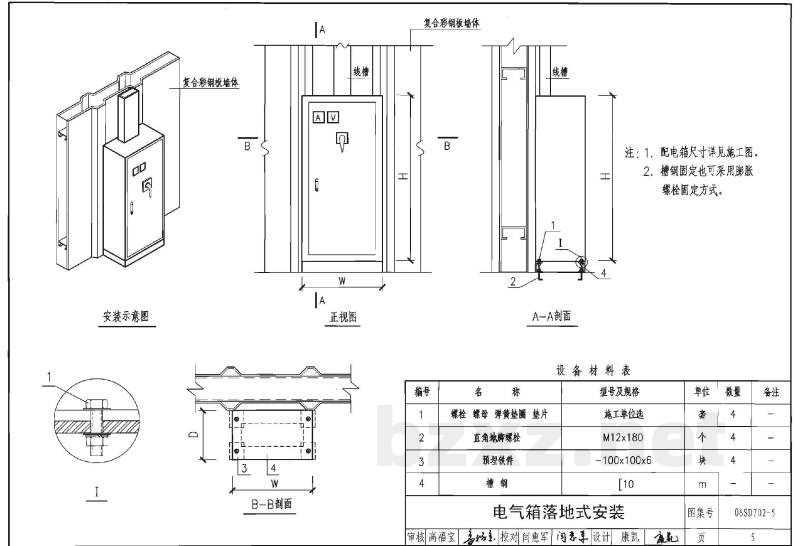

• 电气箱落地式安装 ······ 5
• 电气箱嵌入式安装（一） ······ 6
• 电气箱嵌入式安装（二） ······ 7
• 电气箱嵌入式安装（三） ······ 8
• 电气箱在方形钢柱上明装 ······ 9
• 电气管线在复合彩钢板墙上明装 ······ 10
• 电气管线在夹芯彩钢板墙上明装 ······ 11
• 电气管线跨复合彩钢板结构钢柱明敷 ······ 12

电缆梯架、线槽及封闭式母线

• 电缆梯架及管线在方形钢柱上垂直安装 ······ 13
• 线槽在夹芯彩钢板墙上垂直明装 ······ 14
• 线槽在彩钢板屋顶下吊装 ······ 15

塑料线槽在复合彩钢板墙上明装 ······ 16

线槽跨复合彩钢板结构钢柱明敷 ······ 17

封闭式母线在复合彩钢板屋顶下吊装 ······ 18

线槽、封闭式母线穿彩钢板结构做法 ······ 19

封闭式母线跨彩钢板结构钢柱安装 ······ 20

封闭式母线在方形钢柱上垂直安装 ······ 21

灯具

• 灯具在压型钢板屋顶梁下管吊安装 ······ 22
• 灯具在压型钢板屋顶层条上链吊安装 ······ 23
• 灯具在组合楼板下安装（一） ······ 24
• 灯具在组合楼板下安装（二） ······ 25
• 荧光灯在组合楼板下吊杆安装（一） ······ 26
• 荧光灯在组合楼板下吊杆安装（二） ······ 27

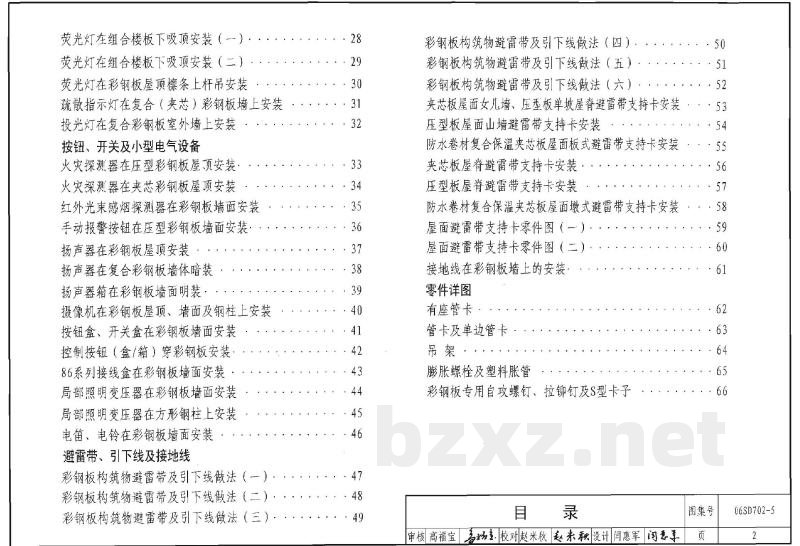

荧光灯在组合楼板下吸顶安装（一）……28

荧光灯在组合楼板下吸顶安装（二）……29

荧光灯在彩钢板屋顶檩条上吊杆安装……30

疏散指示灯在复合（夹芯）彩钢板上安装……31

投光灯在复合彩钢板室外墙上安装……32

按钮、开关及小型电气设备

火灾探测器在压型钢板屋顶安装……33

火灾探测器在夹芯彩钢板屋顶安装……34

红外光束感烟探测器在彩钢板墙面安装……35

手动报警按钮在压型彩钢板墙面安装……36

扬声器在彩钢板屋顶安装……37

扬声器在复合彩钢板墙体暗装……38

扬声器箱在彩钢板墙面明装……39

摄像机在彩钢板屋顶、墙面及钢柱上安装……40

按钮盒、开关盒在彩钢板墙面安装……41

控制按钮（盒/箱）穿彩钢板安装……42

86系列接线盒在彩钢板墙面安装……43

局部照明变压器在彩钢板墙面安装……44

局部照明变压器在方形钢柱上安装……45

电笛、电铃在彩钢板墙面安装……46

避雷带、引下线及接地线

彩钢构筑物避雷带及引下线做法（一）……47

彩钢构筑物避雷带及引下线做法（二）……48

彩钢构筑物避雷带及引下线做法（三）……49

彩钢构筑物避雷带及引下线做法（四）……50

彩钢构筑物避雷带及引下线做法（五）……51

彩钢构筑物避雷带及引下线做法（六）……52

夹芯板屋面女儿墙、压型板单坡屋脊避雷带支持卡安装……53

压型板屋面山墙避雷带支持卡安装……54

防水卷材复合保温夹芯板屋面板式避雷带支持卡安装……55

夹芯板屋脊避雷带支持卡安装……56

压型板屋脊避雷带支持卡安装……57

防水卷材复合保温夹芯板屋面嵌式避雷带支持卡安装……58

屋面避雷带支持卡零件图（一）……59

屋面避雷带支持卡零件图（二）……60

接地线在彩钢板墙上的安装……61

零件详图

有座管卡……62

管卡及单边管卡……63

吊架……64

膨胀螺栓及塑料胀管……65

彩钢板专用自攻螺钉、拉铆钉及S型卡子……66

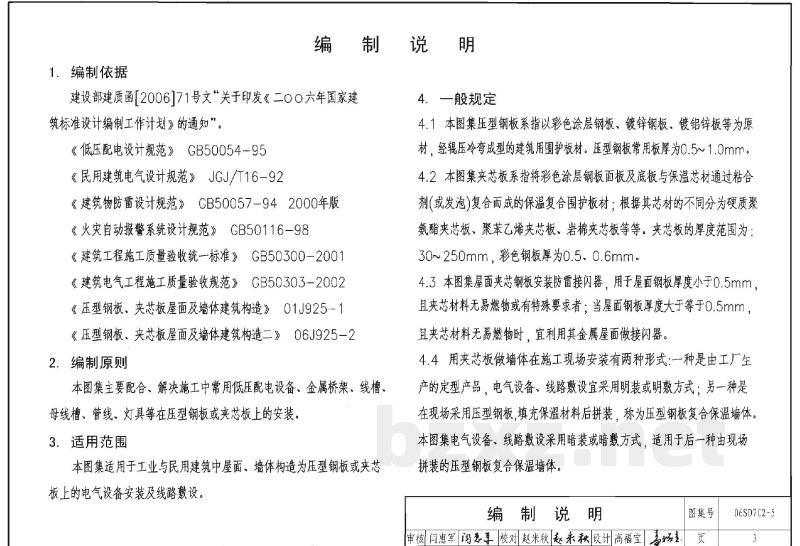

1. 编制依据

建设部建质函[2006]71号文“关于印发《二〇〇六年国家建筑标准设计编制工作计划》的通知”。

• 低压配电设计规范 GB50054-95
• 民用建筑电气设计规范 JGJ/T16-92
• 建筑物防雷设计规范 GB50057-94 2000年版
• 火灾自动报警系统设计规范 GB50116-98
• 建筑工程施工质量验收统一标准 GB50300-2001
• 建筑电气工程施工质量验收规范 GB50303-2002
• 压型钢板、夹芯板屋面及墙体建筑构造一 01J925-1
• 压型钢板、夹芯板屋面及墙体建筑构造二 06J925-2

2. 编制原则

本图集主要配合、解决施工中常用低压配电设备、金属桥架、线槽、母线槽、管线、灯具等在压型钢板或夹芯板上的安装。

3. 适用范围

本图集适用于工业与民用建筑中屋面、墙体构造为压型钢板或夹芯板上的电气设备安装及线路敷设。

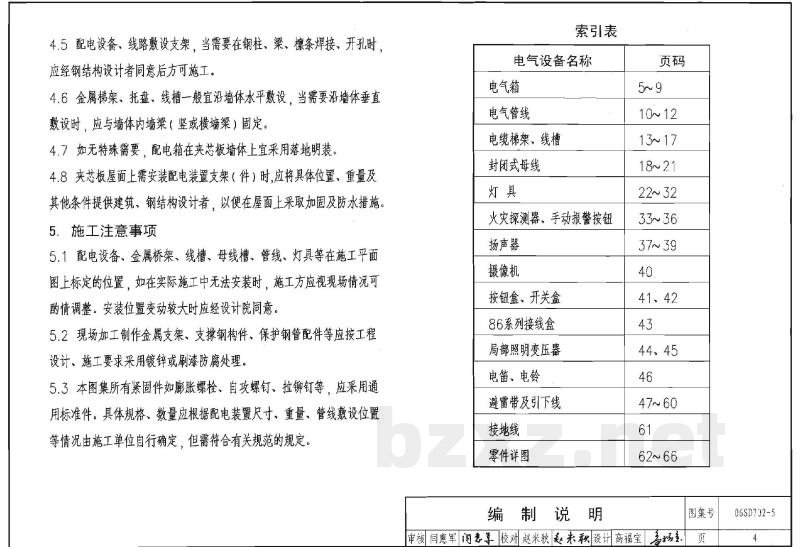

4. 一般规定

1. 本图集压型钢板系指以彩色涂层钢板、镀锌钢板、镀铝锌板等为原材料，经辊压冷弯成型的建筑用围护板材。压型钢板常用板厚为 0.5~1.0mm。
2. 本图集夹芯板系指将彩色涂层钢制面板及底板与保温芯材通过粘合剂(或发泡)复合而成的保温复合围护板材；根据其芯材的不同分为硬质聚氨酯夹芯板、聚苯乙烯夹芯板、岩棉夹芯板等等。夹芯板的厚度范围为：30~250mm，彩色钢板厚为 0.5、0.6mm。
3. 本图集屋面夹芯钢板安装防雷接闪器，用于屋面板板厚度小于0.5mm，且夹芯材料无易燃物或有特殊要求者；当屋面板板厚度大于等于0.5mm，且夹芯材料无易燃物时，宜利用其金属屋面做接闪器。
4. 用夹芯板做墙体在施工现场安装有两种形式：一种是由工厂生产的定型产品，电气设备、线路敷设宜采用明装或明敷方式；另一种是在现场采用压型钢板,填充保温材料后拼装，称为压型钢板复合保温墙体。本图集电气设备、线路敷设采用暗装或暗敷方式，适用于后一种由现场拼装的压型钢板复合保温墙体。
