【D500~D502】 《防雷与接地》 上册（2016年合订本）

国家建筑标准设计图集
15D500
防雷与接地设计施工要点
中国建筑标准设计研究院
编制组负责人：李道本
编制组成员：周卫新
审查组长：丁杰
审查组成员：林维勇
项目负责人：孙兰
项目技术负责人：徐玲献

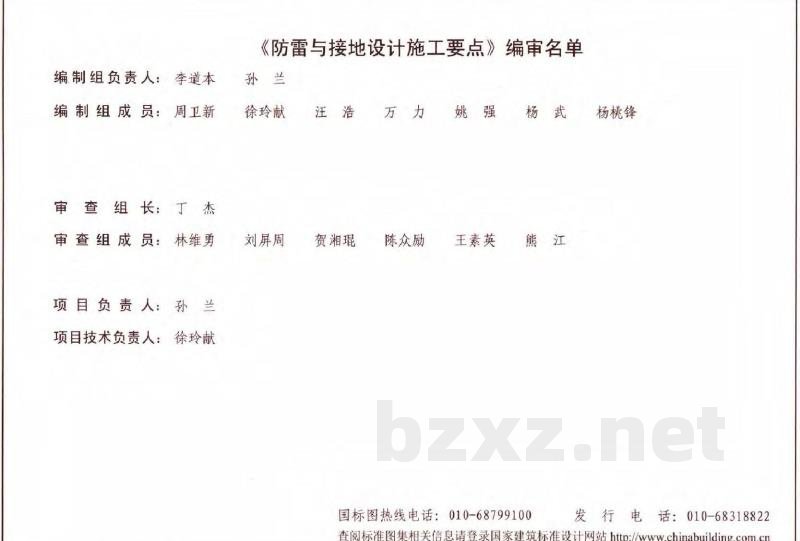

《防雷与接地设计施工要点》编审名单孙兰
徐玲献
刘屏周
汪浩万力姚强杨武
贺湘琨
陈众励
王素英熊江
国标图热线电话：010-68799100杨桃锋
发行电话：010-68318822

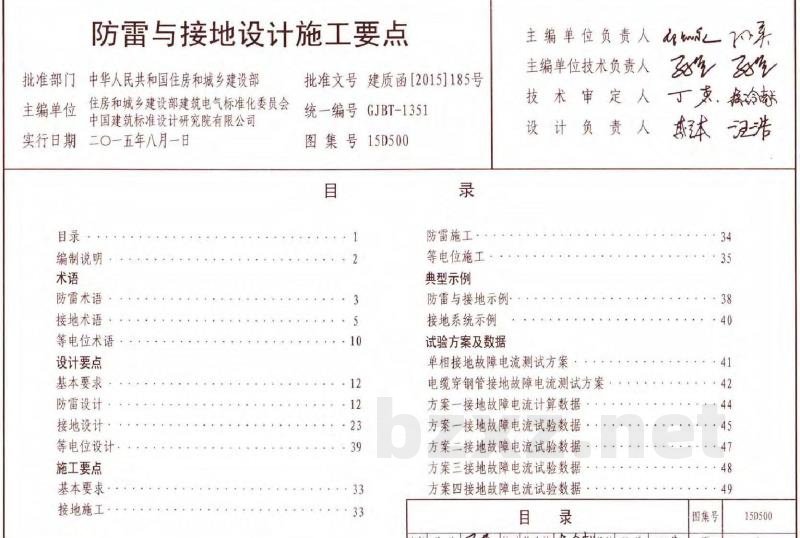

查阅标准图集相关信息请登录国家建筑标准设计网站http://chinabuilding.com.cn防雷与接地设计施工要点
批准部门中华人民共和国住房和城乡建设部主编单位
住房和城乡建设部建筑电气标准化委员会中国建筑标准设计研究院有限公司实行日期 二〇一五年八月一日
编制说明
防雷术语
接地术语
等电位术语
设计要点www.bzxz.net
基本要求
防雷设计：
接地设计：
等电位设计.
施工要点
基本要求
接地施工·
批准文号建质函【2015]185号
统一编号GJBT-1351
图集号15D500
防雷施工·
等电位施工
典型示例
防雷与接地示例
接地系统示例
试验方案及数据
主编单位负责人#
主编单位技术负责人
技术审定人
设计负责人
单相接地故障电流测试方案
电缆穿钢管接地故障电流测试方案方案一接地故障电流计算数据
方案一接地故障电流试验数据
方案二接地故障电流试验数据
方案三接地故障电流试验数据
方案四接地故障电流试验数据
丁東。教给
斯体 造
图集号
审核孙兰生校对徐玲献校今南州设计汪浩记造15D500

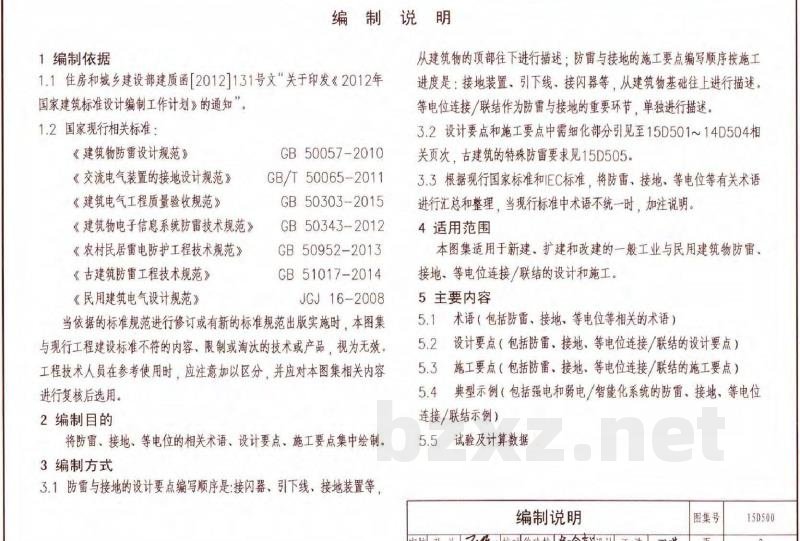

1编制依据
编制说明
从建筑物的顶部往下进行描述：防雷与接地的施工要点编写顺序按施工1.1住房和城乡建设部建质函【20121131号文“关于印发《2012年国家建筑标准设计编制工作计划》的通知”1.2国家现行相关标准
《建筑物防雷设计规范》
《交流电气装置的接地设计规范》《建筑电气工程质量验收规范》《建筑物电子信息系统防雷技术规范》《农村民居雷电防护工程技术规范》《古建筑防雷工程技术规范》
《民用建筑电气设计规范》
GB 50057-2010
GB/T50065-2011
GB50303-2015
GB 50343-2012
GB50952-2013
GB51017-2014
JGJ16-2008
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2编制目的
将防雷、接地、等电位的相关术语、设计要点、施工要点集中绘制，3编制方式
3.1防雷与接地的设计要点编写顺序是：接闪器，引下线，接地装置等进度是：接地装置，引下线、接闪器等，从建筑物基础往上进行描述等电位连接/联结作为防雷与接地的重要环节，单独进行描述。3.2设计要点和施工要点中需细化部分引见至15D501~14D504相关页次，古建筑的特殊防雷要求见15D505。3.3根据现行国家标准和EC标准，将防雷，接地，等电位等有关术语进行汇总和整理，当现行标准中术语不统一时，加注说明。4适用范围
本图集适用于新建，扩建和改建的一般工业与民用建筑物防雷、接地、等电位连接/联结的设计和施工。5主要内容
5.1术语（包括防雷、接地、等电位等相关的术语）设计要点（包括防雷、接地、等电位连接/联结的设计要点）5.2
5.3施工要点（包括防雷、接地、等电位连接/联结的施工要点）5.4典型示例（包括强电和弱电/智能化系统的防雷、接地，等电位连接/联结示例）
5.5试验及计算数据
编制说明
审核孙兰校对徐玲献报冷南设计汪浩现图集号
15D500
设计要点
施工要点
示例及数据

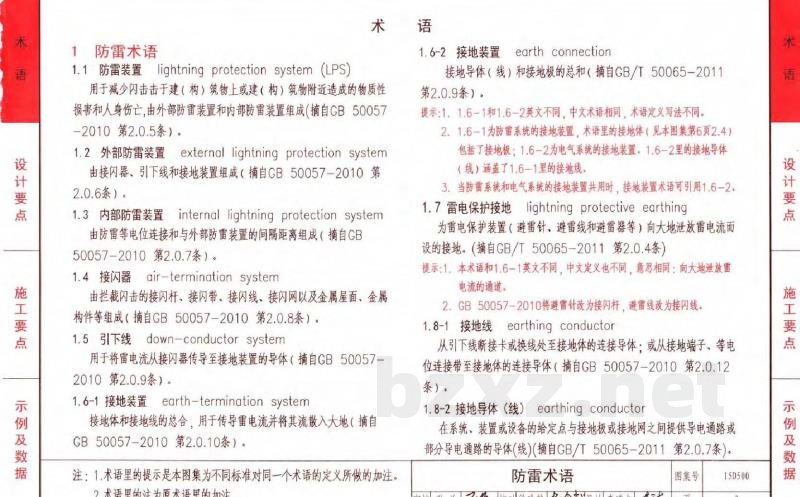

1防雷术语
1.1 防雷装置lightning protection system （LPS）术语
1.6-2 接地装置earth connection接地导体（线）和接地极的总和（摘自GBT50065-2011用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成（摘自GB500572010第2.0.5条）
1.2 外部防雷装置external lightning protection system由接闪器、引下线和接地装置组成（摘自GB50057-2010第2.0.6条）。
1.3 内部防雷装置internal lightning protection system由防雷等电位连接和与外部防雷装置的间隔距离组成（摘自GB50057-2010第2.0.7条）。
1.4 接闪器 air-termination system由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面，金属构件等组成（摘自GB50057-2010第2.0.8条）。1.5 引下线down-conductor system用于将雷电流从接闪器传导至接地装置的导体（摘自GB50057-2010第2.0.9条）。
1.6-1接地装置earth-termination system接地体和接地线的总合，用于传导雷电流并将其流散入大地（摘自GB50057-2010第2.0.10条）。
注：1.术语里的提示是本图集为不同标准对同一个术语的定义所做的加注。2.术语里的注为原术语里的加注，第2.0.9条）。
提示：116-1和1.6-2英文不同，中文术语相同，术语定义写法不同，2。1.6-1为防雷系统的接地装置术语里的接地体（见本图集第6页2.4包括了接地极：1.6-2为电气系统的接地装置1.6-2里的接地导体（线）涵盖了1.6-1里的接地线
3，当防雷系统和电气系统的接地装置共用时，接地装置术语可引用1.6-21.7雷电保护接地lightningprotectiveearthing为雷电保护装置（避雷针，避雷线和避雷器等）向大地泄放雪电流面设的接地。（摘自GB/T50065-2011第2.0.4条）提示1，本术语和16-1英文不同中文定义也不同，意思相同：向大地泄放雷电流的通道。
2.GB50057-2010将避雷针改为接闪杆，避雷线改为接闪线1.8-1接地线earthingconductor从引下线断接卡或换线处至接地体的连接导体：或从接地端子，等电位连接带至接地体的连接导体（摘自GB 50057-2010第2.0.12条）。
1.8-2接地导体（线）earthingconductor在系统、装置或设备的给定点与接地极或接地网之间提供导电通路或部分导电通路的导体（线）（摘自GB/T50065-2011第2.0.7条）。防雷术语
图集号
15D500
审核孙兰校对徐玲献技冷南设计李道本盛本贝
及数据
工要点
例及数据
提示：1.1.8-1和1.8-2英文相同中文术语翻译不同意思相同2.本系列图集根据IEC标准，宜将总等电位联结/总接地端子/总接地母线连接至接地网或接地极的导体描述为接地导体。1.9直击雷directlightningflash闪击直接击于建（构）筑物、其他物体，大地或外部防雷装置上，产生电效应、热效应和机械力者（摘自GB50057-2010第2.0.13条）。
1.10 闪电电磁感应 lightning electromagnetic induction由于雷电流迅速变化在其周围空间产生瞬变的强电磁场，使附近导体上感应出很高的电动势（摘自GB50057-2010第2.0.15条）。1.11闪电感应lightning induction闪电放电时在附近导体上产生的雷电静电感应和雷电电磁感应，它可能使金属部件之间产生火花放电（摘自GB50057-2010第2.0.16条）。
1.12闪电电涌lightning surge
闪电击于防雷装置或线路上以及由闪电静电感应或雷击电磁脉冲引发表现为过电压，过电流的瞬态波（摘自GB50057-2010第2.0.17条）。
1.13闪电电涌侵入 lightning surge an incoming services由于雷电对架空线路、电缆线路或金属管道的作用，雷电波，即闪电电涌，可能沿着这些管线侵入屋内，危及人身安全或损坏设备（摘自GB50057-2010第2.0.18条）。
1.14雷击电磁脉冲lightning electromagnetic impulse(LEMP）
雷电流经电阻、电感、电容耦合产生的电磁效应，包含闪电电涌和辐射电磁场（摘自GB50057-2010第2.0.25条）。1.15防雷区lightning protection zone (LPZ）划分雷击电磁环境的区，一个防雷区的区界面不一定要有实物界面例如不一定要有墙壁，地板或天花板作为区界面（摘自GB 50057-2010第2.0.24条）。
提示：防雷区划分的示例可见15D503第49页1.16-1电涌保护器surgeprotective device （SPD）用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一个非线性元件（摘自GB50057-2011第2.0.29条）。1.16-2浪涌保护器surge protective device （SPD）用于限制瞬态过电压和泄放浪涌电流的电器，它至少包含一个非线性元件，又称电涌保护器（摘自GB50343-2012第2.0.16条）。1.17SPD的脱离器SPD disconnector把SPD从电源系统断开所需要的装置（内部的和/或外部的）注：这种断开装置不要求具有隔离能力，它防止系统持续故障并可用来给出SPD故防雷术语
图集号
15D500
审核孙兰经校对徐玲献接冷南设计李道本武本4
设计要点
地工要点
例及数据
设计要
地工要点
示例及数据
障的指示。
可具有多于一种的脱离器功能例如过电流保护功能和热保护功能这些功能可以组合在一个装置或几个装置来完成（摘自GB/T18802.12-2014/IEC61643-12:2008第3.1.16条）1.18耐受短路电流short-circuit withstanoSPD能够承受的最大预期短路电流值。注：1.采纳IEC61643-1中3.28，并增加注2。2.本定义指直流和50/60Hz交流。对二端口SPD或输入/输出分开的一端口SPD.两种耐受短路电流可以定义为：一种相当于内部短路电流（内部带电部分旁路），另一种相当于直接在输出端的外部短路电流（负载失效）：在IEC61643-1中，耐受短路电流试验仅为内部短路外部短路试验待定（摘自GB/T18802.12-2014/EC61643-12:2008第3.1.24条）1.19外露可导电部分exposed-conductive-part设备上可触及到的可导电部分，它在正常状况下不带电，但在基本绝缘损坏时会带电（摘自GB 50303-2015第2.1.25条，GB/T2900.71-2008/IEC60050-826:2004 第826-12-10条）。1.20 外界可导电部分 extraneous-conductive-part非电气装置的组成部分，且易于引入电位的可导电部分，该电位通常是为局部地电位（摘自GB50303-2015第2.1.26条，GB/T 2900.712008/IEC60050-826:2004第826-12-11条）。2接地术语
2.1-1接地系统 earthing system系统、装置或设备的接地所包含的所有电气连接和器件（摘自GB/T50065-2011第2.0.8条）
2.1-2接地系统earthing system将等电位连接网络和接地装置连在一起的整个系统（摘自GB50057-2010第2.0.23条）。
2.1-3接地配置 earthing arrangement；groundingarrangement(us)
接地系统 earthing system（deprecated）系统、装置或设备的接地所包含的所有电气连接和器件（摘自GB/T2900.71-2008/IEC60050-826:2004第826-13-04条）2.1-4接地配置 earthing arrangement;groundingarrangement
接地系统earthingsystem（deprecated）系统、装置和设备的接地所包含的所有电气连接和器件（摘自GB/T2900.73-2008第195-02-20条）。提示：1.2.1-1和2.1-2英文相同中文术语名称相同，术语定义写法不同。2.1-1定义广，适用于常见的电气（强电、弱电/智能化）系统的接地，包括防雷系统。2.1一2主要突出防雷等电位连接网络和接地装置连在一起的整个接地术语
图集号
15D500
审核孙兰校对徐玲献报冷设计李道本武体员
及数！
设计要
地工要点
示例及数据
系统。
2.2.1-3和2.1-4英文相同中文术语相同接地系统和接地配置定义相同3.当采用共用接地系统时，上述术语应用没区别。2.2接地网earth-electrode netwok接地系统的组成部分，仅包括接地极及其相互连接部分（摘自 GB/2900.71-2008/IEC60050-826:2004第826-13-06条GB/T50065-2011第2.0.10条）。2.3接地极earthing electrode
埋入土壤或特定的导电介质（如混疑土或焦炭）中与大地有电接触的可导电部分（摘自GB/T2900.71-2008/IEC60050-826:2004第826-13-05条，GB/T50065-2011第2.0.6条）2.4接地体earth electrode
理入土壤中或混凝土基础中作散流用的导体（摘自GB 50057-2010第2.0.11条）。
2.5独立接地极 independent eartheiectrode：independentground eiectrode; remote earth (deprecated)与其他接地极之间保持一定距离，便其地位不受大地与其他接地极之间电流的显著影响的接地极（摘自GB/T2900.71-2008/EC60050-826:2004第826-13-07条）2.6接地电阻earthing resistance在给定频率下，系统、装置或设备的给定点与参考地之间的阻抗的实部（摘自GBT50065-2011第2.0.12条）2.7工频接地电阻power frequency earthing resistance根据通过接地极流入地中工频交流电流求得的电阻（摘自GB/T50065-2011第2.0.13条）。
2.8冲击接地电阻impilse earthing resistance根据通过接地极流入地中冲击电流求得的接地电阻（接地极上对地电压的峰值与电流的峰值之比）（摘自 GB/T50065-2011 第2.0.14条)。
2.9接地导体 earth conductor;earthing conductor;groundingconductor(US):earth conductor(deprecated在系统，装置或设备的给定点与接地极或接地网之间提供导电通路或部分导电通路的导体。
提示：1.在建筑物电气装置中给定点通常是总接地端子接地导体将该点与接地极或接地网相连接（GB/T2900.71-2008/IEC 60050-826:2004第826-13-12条）
2.GB/T50065-2011第2.0.7条为接地导体（线）.见本图集第3页1.8-2.
2.10-1保护导体protective conductor由保护联结导体，保护接地导体和接地导体组成，起安全保护作用的导体（摘自GB50303-2015第2.1.18条）。接地术语
审核孙兰生校对徐玲献技南州设计李道本盛术图集号
15D500
设计要点
施工要点
示例及数据
设计要点
地工要点
例及数
2.10-2保护导体 protective conductor(identification：PEPE
为了安全目的如电击防护中设置的导体。注：用于电击防护时，保护导体示例包括保护联结导体，保护接地导体和接地导体：（定义摘自GB/T2900.71-2008/1EC60050-826:2004第826-13-22条注摘自IEC60364-5-54：2011）2.10-3保护导体protectiveconductor（PE）为了安全目的设置的导体（摘自GB/T50065-2011 第2.0.24条）。
提示：1.210-1~2.10-3英文相同，中文术语相同，术语定义写法不同。IEC60364-5-54：2011将保护导体用于电击防护时，定义为保护联结导体、保护接地导体和接地导体的总称2.2.10-1将保护导体和保护接地导体进行区分：2.10-2直接翻译IEC60050-826:2004：2.10-3从定义里看不出保护导体和保护接地导体的区分
3.本系列图集保护导体引用2.10-1和2.10-2的概念，2.11-1总接地端子 main earthing terminal;maingrounding terminal(US)
总接地母线main earthing busbar;main groundingbusbar(US);earth circuit connector （deprecated）)接地配置组成部分的端子或母线，用于多个接地导体的电气连接（摘自《电工术语 接地与电击防护》GB/T2900.73-2008 第195-02-33条，《电工术语电气装置》GB/T2900.71-2008第82513-15条）。
2.11-2总接地端子 main earthing terminal,main earthingbusbar
电气装置接地配置的一部分，并能用于与多个接地用导体实现电气连接的端子或总母线。又称总接地母线（摘自GB50303-2015第2.1.20条）。
2.12-1接地干线 earthing busbar与总接地母线（端子），接地极或接地网直接连接的保护导体。（摘自GB50303-2015第2.1.21条）
2.12-2接地干线 earthing bus conductor连接到总接地端子上的导体（或母线）（摘自《建筑电气装置第5部分：电气设备的选择和安装第548节：信息技术装置的接地配置和等电位联结》GB/T16895.17-2002548.13定义第548.1.3.4条）提示：“548.7.1接地干线”将接地千线解释为”建筑物的总接地端子可通过连接一根接地千线（包括裸母线排）加以延伸，以使信息技术装置能从建筑物中任何点尽可能短的距离与其联结和/或接地”，对照GB/16895.10-2010的“接地母线”指“当为功能目的而设置接地母线时，可将建筑物内的总接地端子（MET）的延伸作接地母线为此信息技术设备可在建筑物内的任何处以最短捷的路径接向总接线端子““接地干线”和“接地母线”叫法不同，用途相同接地术语
审核孙兰生校对徐玲献核冷老州设计李道本武本图集号
15D500
例及数
计要点
例及数据
protective earthing conductor2.13保护接地导体（PE）
用于保护接地的导体（摘自GB50303-2015第2.1.22条）保护联结导体 protective bonding conductor用于保护等电位联结的导体（摘自GB50303-2015第2.1.23条）。
2.14中性导体neutral conductor电气上与中性点连接并能用于配电的导体（摘自GB/T2900.712008/IEC 60050-826:2004第826-14-07条）。2.15保护接地中性导体PEN conductor兼有保护接地导体和中性导体功能的导体（摘自GB/T2900.71-2008/IEC60050-826:2004第826-13-25条）2.16 功能接地导体functional earthing conductor;functional grounding conductor用于功能接地的导体（摘自GB/T2900.71-2008/IEC60050-826:2004第826-13-28条）
2.17保护接地protective earthing为电气安全，将系统、装置或设备的一点或多点接地（摘自GB/T50065-2011第2.0.3条）。
2.18 功能接地 functional earthing ;functionalgrounding（us)
出于电气安全之外的目的，将系统、装置或设备的一点或多点接地（摘自GB/T2900.71-2008/IEC60050-826:2004第826-13-10条）。
2.19放热焊接exothermic welding利用金属氧化物与铝之间的氧化还原反应，同时释放出大量的热量和高温熔融金属，进行焊接的方法（摘自GB/T50065-2011第2.0.38条)。
2.20布线系统wiring system
由一根或几根绝缘导体，电缆或母线及其固定部分构成的组合，如果需要，还包括其机械保护部分（摘自GB/T2900.71-2008/IEC60050-826:2004第826-15-01条）2.20-1接地故障earth fault;ground fault(US）带电导体与大地之间意外出现导电通路。注：导电路径可能通过有瑕疵的绝缘，通过结构物（例如杆子、脚手架、起重机、梯子）或通过植物（如大树，灌木）并具有显著的阻抗（摘自GB/T2900.712008/IEC 60050-826:2004第826-15-01条）。2.20-2接地故障earth fault
带电导体与大地之间意外出现导电通路（摘自GB50054-2011第2.0.24条）。
2.21-1 接地端子earthing terminal:groundingirterminal(US):earthin terminal(deprecated)图集号
接地术语
审核孙兰学校对徐玲献校冷南设计李道本盛术页
15D500
设计要点
施工要点
示例及数据
设计要
施工要点
例及数据
设备或装置上用来与接地配置进行电连接的端子（摘自GB/T2900.73-2008第195-04-13条）
2.21-2接地端子egrthingterming将保护导体，等电位连接导体和工作接地导体与接地装置连接的端子或接地排（摘自GB50343-2012第2.0.13条）。提示：1.2.21-1，2.21-2英文相同，中文术语相同，术语定义写法不同2.2.21-1突显连接导体的上端与设备或装置上的接地端子连接，2.21-2突显连接导体的下端与接地装置上接地端子连接，两者均为接地端子，2.22杂散电流straycurrent
因有意或无意的接地，在大地中或埋在地下的金属物体中产生的泄漏电流（摘自GB/T2900.73-2008第195-05-16条）。2.23泄漏电流 leakage current;earth current(deprecated）
正常运行状态下，在不期望的可导电路径内流过的电流（摘自GB/T2900.73-2008第195-05-15条）。2.24 剩余电流leakage current;earth currentdeprecated）
正常运行状态下，在不期望的可导电路径内流过的电流（摘自GB/T2900.73-2008第195-05-15条）。2.25防静电接地 static protective earthing为防止静电对易燃油、天然气贮罐和管道的危险作用而设的接地（摘自GB/T50065-2011第2.0.5条）
2.26静电安全electrostatic safety指在生产过程及各种环境（系统）中，不发生由于静电现象而导致人的伤害，设备损坏或财产的状况和条件（摘自GBT15463-2008）2.27静电接地系统electrostatic earthing system带电体上的电荷向大地泄漏、消散的外界导出通道（摘自GB/T15463-2008)。
2.28直接静电接地direct static earthing通过金属导体使物体接地的一种方式（摘自GB/T15463-2008）2.29 间接静电接地indirect static earthing通过非金属材料或防静电材料以及防静电制品使物体接地的一种方式（摘自GB/T15463-2008）。
2.30静电接地电阻earthing resistance of staticelectrostatic
指静电接地系统的对地电阻
直接静电接地电阻为接地体或自然接地体的对地电阻和接地线电阻的总和。间接静电接地电阻为被接地物体的接地极与大地之间的总电阻，主要由导电、防静电材料或防静电制品的电阻决定（摘自GB/T15463-2008）。
接地术语
审核孙兰校对徐玲献分设计李道本盛本图集号
15D500
设计要点
示例及数！
设计要点
地工要点
示例及数据
3等电位术语
3.1-1 防雷等电位连接lightning equipotential bonding将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差（摘自GB50057-2010第2.0.19条）3.1-2等电位连接equipotential bonding直接用连接导体或通过浪涌保护器将分离的金属部件，、外来导电物电力线路，电信线路及其他电缆连接起来以减小雷电流在它们之间产生电位差的措施（摘自GB50343-2012第2.0.12条）。3.1-3等电位联结 equipotential bonding多个可导电部分间为达到等电位进行的联结（摘自GB50054-2011第2.0.18条）。
提示：3.1-1和3.1-2意思相同，术语定义写法不同，主要用于减小雷电流引发的电位差，用连接，3.1-2和3.1-3英文相同，3.1-3主要用于将多个可导装置达到等电位，用联结。
充equipotential bonding system3.2等电位联结系统
为实现可导电部分之间的等电位联结而将这些部分相互连接（摘自GBT2900.71-2008/IEC60050-826:2004第826-13-30条）。3.3保护等电位联结equipotential bonding为了安全目的进行的等电位联结（摘自GB50054-2011第2.0.19条）。
3.4保护等电位联结系统protective equipotential bondingsystem
用于保护等电位联结的等电位联结系统（摘自GB/T29Q0.71-2008/1EC60050-826:2004第826-13-31条）。3.5功能等电位联结equipotential bonding为保证正常运行进行的等电位联结（摘自GB50054-2011第2.0.20条）。
3.6功能等电位联结系统functional equipotential bondingsystem
用于功能等电位联结的等电位联结系统（摘自GB/T2900.71-2008/IEC60050-826:2004第826-13-32条）3.7-1等电位连接带bonding bar将金属装置、外来导电物、电力线路、电信线路及其他线路连于其上以能与防雷装置做等电位连接的金属带（摘自GB50057-2010第2.0.20条）。
3.7-2等电位连接带equipotential bonding bar用作等电位连接的金属导体（摘自GB50343-2012第2.0.13条）。
等电位术语
申核孙兰生校对徐玲献接冷南设计李道本武术图集号
15D500
设计要点
施工要点
例及数据
