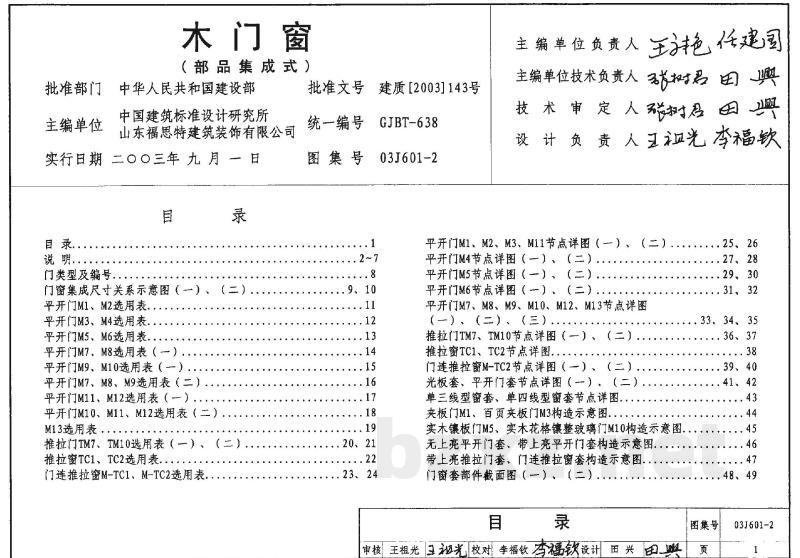

【03J601-2】 木门窗（部品集成式）

批准部门
主编单位
木门窗
（部品集成式）
中华人民共和国建设部
中国建筑标准设计研究所
山东福思特建筑装饰有限公司
实行日期二〇〇三年九月一日
目录．
说明．
门类型及编号。
门窗集成尺寸关系示意图（）、平开门M1、M2选用表，
平开门M3、M4选用表.
平开门M5、M6选用表。
平开门M7、M8选用表（）
平开门M9、M10选用表（-）。
平开门M7、M8、M9选用表（二）平开门M11、M12选用表（-）
平开门M10、M11、M12选用表（二）M13选用表．．
推拉门TM7、TM10选用表（～）、推拉窗TC1、TC2选用表。
门连推拉窗M-TC1、M-TC2选用表录
（二）
批准文号
统一编号
图集号
建质[2003]143号
GJBT-638
03J601-2
主编单位负责人艳栏建
张树因興
主编单位技术负责人三
树马田兴
技术审定人
设　计　负　责　人祖光李福软　平开门M1、M2、M3、M11节点详图（一）、（二）：2~7
20、21
23、24
平开门M4节点详图（一）、（二）平开门M5节点详图（）、（二）平开门M6节点详图（）、（二）平开门M7、M8、M9、M10、M12、M13节点详图()、（二)（三).
推拉门TM7、TM10节点详图（一）、（二）推拉窗TC1、TC2节点详图..
门连推拉窗M-TC2节点详图（一）、（二）光板套、平开门套节点详图（一）、（二）单三线型窗套、单四线型窗套节点详图夹板门M1、百页夹板门M3构造示意图实木镶板门M5、实木花格镶整玻璃门M10构造示意图无上亮平开门套、带上亮平开门套构造示意图，带上亮推拉门套、门连推拉窗套构造示意图。门窗套部件截面图（-）、（二
审核王祖光三初光校对李福钦弯福钦设计广田兴
..25、26
.27、28
..29、30
．31．32
.33、34、35
.36、37
.．.39、40
.41、42
48、49
图集号
03J601-2

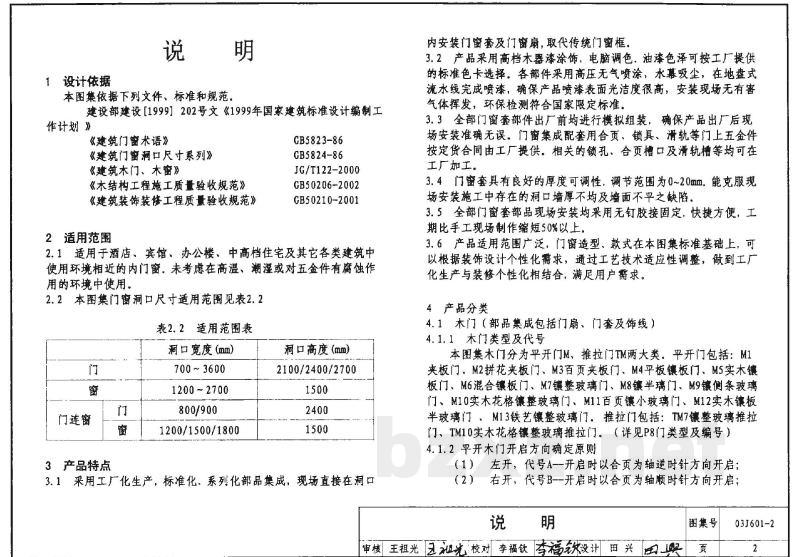

设计依据
本图集依据下列文件、标准和规范，建设部建设[1999]202号文《1999年国家建筑标准设计编制工作计划》
《建筑门窗术语》
《建筑门窗润口尺寸系列》
《建筑木门、木窗》
《木结构工程施工质量验收规范》《建筑装饰装修工程质量验收规范》2适用范围
GB5823-86
GB5824-86
JG/T122-2000
CB50206-2002
GB50210-2001
2.1适用于酒店、宾馆、办公楼、中高档住宅及其它各类建筑中便用环境相近的内门窗，未考虑在高温、潮湿或对五金件有腐蚀作用的环境中使用
2.2本图集门窗洞口尺寸适用范围见表2.2表2.2适用范围表
洞口宽度(mm）
门连窗
3产品特点
700~3600
1200~2700
800/900
1200/1500/1800
洞口商度(mm）
2100/2400/2700
3.1采用工厂化生产，标准化、系列化部品集成，现场直接在洞口内安装门窗套及门窗扇，取代传统门窗框，3.2产品采用高档木器漆涂饰，电脑调色，油漆色泽可按工厂提供的标准色卡选择，各部件采用高压无气喷涂，水幕吸尘，在地盘式流水线完成喷漆，确保产品喷漆表面光洁度很商，安装现场无有害气体挥发，环保检测符合国家限定标准。3.3全部门窗套部件出厂前均进行模拟组装，确保产品出厂后现场安装准确无误：门窗集成配套用合页、锁具、滑轨等门上五金件按定货合同由工厂提供。相关的锁孔、合页槽口及滑轨槽等均可在工厂加工。
3.4门窗套具有良好的厚度可调性，调节范围为0~20mm.能克服现场安装施工中存在的洞口墙厚不均及墙面不平之缺陷。3.5全部门窗套部品现场安装均采用无钉胶接固定，快捷方便，工期比手工现场制作缩短50%以上。3.6产品适用范围广泛，门窗造型、款式在本图集标准基础上，可以根据装饰设计个性化需求，通过工艺技术适应性调整，做到工厂化生产与装修个性化相结合，满足用户需求。4产品分类
4.1木门（部品集成包括门扇、门套及饰线）4.1.1木门类型及代号
本图集木门分为平开门M、推拉门TM两大类。平开门包括：M1夹板门，M2拼花夹板门、M3百页夹板门、M4平板镶板门、M5实木镶板门、M6混合镶板门、M7镶整玻璃门、M8镶半璃门、M9镶侧条玻璃门、M10实木花格镶整玻璃门、M11百页镶小玻璃门、M12实木镶板半玻璃门、M13铁艺镶整玻璃门：推拉门包括：TM7镶整玻璃推拉门、TM10实木花格镶整玻璃推拉门。（详见P8门类型及编号）4.1.2平开木门开启方向确定原则（1）左开，代号A一-开启时以合页为轴逆时针方向开启：（2）右开，代号B--开启时以合页为轴顺时针方向开启；说
图集号
审核王祖光光校对李福钦李福设计田兴田兴页
03J601-2

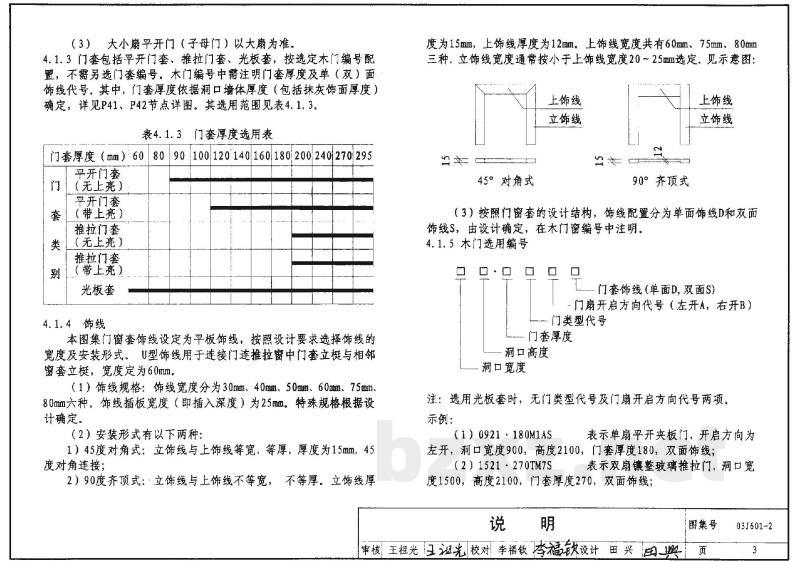

（3）大小扇平开门（子母门）以大扇为准4.1.3门套包括平开门套、推拉门套、光板套，按选定木门编号配置，不需另选门套编号。木门编号中需注明门套厚度及单（双）面饰线代号。其中，门套厚度依据洞口墙体厚度（包括抹灰饰面厚度）确定，详见P41、P42节点详图。其选用范围见表4.1.3表4.1.3门套厚度选用表
门套厚度（mm）60|8090100120°140160|180200240|270|295乎开门套
（无上亮）
平开门套
（带上亮）
推拉门套
（无上亮）
推拉门套
（带上亮）
光板套
4.1.4饰线
本图集门窗套饰线设定为平板饰线，按照设计要求选择饰线的宽度及安装形式。U型饰线用于连接门连推拉窗中门套立挺与相邻窗套立，宽度定为60mm。
（1）饰线规格：饰线宽度分为30mm、40mm、50mm、60mm、75mm80mm六种。饰线插板宽度（即插入深度）为25mm。特殊规格根据设计确定。
（2）安装形式有以下两种：
1）45度对角式：立饰线与上饰线等宽、等厚，厚度为15mm，45度对角连接；
2）90度齐顶式：·立饰线与上饰线不等宽，不等厚。立饰线厚度为15mm，上饰线厚度为12mm。上饰线宽度共有60mm、75mm、80mm三种，立饰线宽度通常按小于上饰线宽度20～25mm选定．见示意图：上饰线
立饰线
45°对角式
90°齐顶式
上饰线
立饰线
（3）按照门窗套的设计结构，饰线配置分为单面饰线D和双面饰线S，由设计确定，在木门窗编号中注明。4.1.5木门选用编号
口·口
门套饰线（单面D，双面S）
门扇开启方向代号（左开A，右开B）门类型代号
门套厚度
洞口高度
洞口宽度
注：选用光板套时，无门类型代号及门扇开启方向代号两项。示例：
(1) 0921：180M1AS
表示单扇平开夹板门，开启方向为左开，洞口宽度900，高度2100，门套厚度180，双面饰线；(2）1521·270TM7S
表示双扇镶整玻璃推拉门，洞口宽度1500，高度2100，门套厚度270，双面饰线；说
图集号
审核王祖光洲先校对季福钦李福钛设计田兴田兴页03J601-2

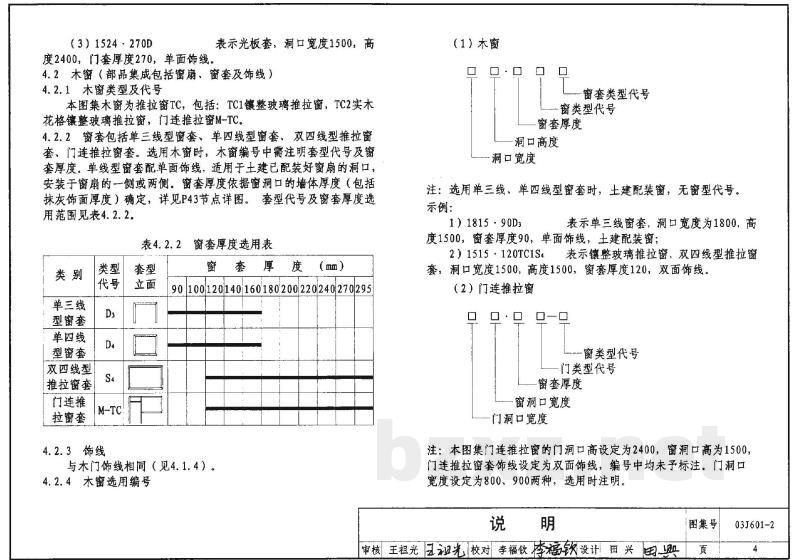

（3）1524·270D
度2400，门套厚度270，单面饰线。表示光板套，洞口宽度1500，高4.2木窗（部品集成包括窗扇、窗套及饰线）4.2.1木窗类型及代号
本图集木窗为推拉窗TC，包括：TC1镶整玻璃推拉窗，TC2实木花格镶整玻璃推拉窗，门连推拉密M-TC。4.2.2窗套包括单三线型窗套、单四线型窗套、双四线型推拉窗套，门连推拉窗套。选用木窗时，木窗编号中需注明套型代号及窗套厚度。单线型窗套配单面饰线，适用于土建已配装好窗扇的洞口，安装于窗扇的一侧或两侧：窗套厚度依据窗洞口的墙体厚度（包括抹灰饰面厚度）确定，详见P43节点详图。套型代号及窗套厚度选用范围见表4.2.2。
表4.2.2窗套厚度选用表
窗套厚度
单三线
型窗套
单四线
型窗套
双四线型
推拉窗套
门连推
拉窗套
4.2.3饰线
（mm）
90100120140160180200220240270295与木门饰线相同（见4.1.4）。
4.2.4木窗选用编号
（1）木窗
窗套类型代号
窗类型代号
窗套厚度
洞口高度
洞口宽度
注：选用单三线、单四线型窗套时，土建配装窗，无窗型代号。示例：
1）1815·90D3
表示单三线窗套，洞口宽度为1800，高度1500，窗套厚度90，单面饰线，土建配装窗；2）1515·120TC1S4表示镶整玻璃推拉窗，双四线型推拉窗套，洞口宽度1500，高度1500，窗套厚度120，双面饰线，（2）门连推拉窗
口一口
窗类型代号
门类型代号
窗套厚度
窗洞口宽度
门洞口宽度
注：本图集门连推拉窗的门洞口高设定为2400，窗洞口高为1500门连推拉窗套饰线设定为双面饰线，编号中均未予标注。门洞口宽度设定为800、900两种，选用时注明。说
审核王祖光视光校对李福钦李福钦设计田兴国盟图集号
03J601-2

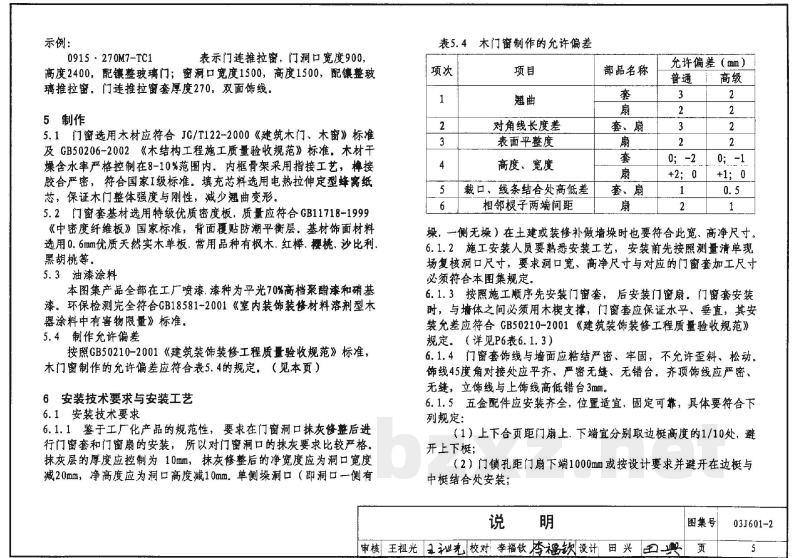

示例：
0915 : 270M7-TC1
表示门连推拉窗，门洞口宽度900，高度2400，配镶整玻璃门；窗洞口宽度1500，高度1500，配镶整玻璃推拉窗。门连推拉窗套厚度270，双面饰线。5制作
5.1门窗选用木材应符合JG/T122-2000《建筑木门、木窗》标准及GB50206-2002《木结构工程施工质量验收规范》标准，木材干燥含水率严格控制在8-10%范围内：内框骨架采用指接工艺，榨接胶合严密，符合国家I级标准。填充芯料选用电热拉伸定型蜂窝纸芯，保证木门整体强度与刚性，减少翘曲变形。5.2门窗套基材选用特级优质密度板，质量应符合GB11718-1999《中密度纤维板》国家标准，背面贴防潮平衡层：基材饰面材料选用0.6mm优质天然实木单板，常用品种有枫木，红榉、楼桃，沙比利，黑胡桃等。
5.3油漆涂料
本图集产品全部在工广喷漆，漆种为平光70%商档聚醋漆和硝基漆。环保检测完全符合GB18581-2001《室内装饰装修材料溶剂型木器涂料中有害物限量》标准。
5.4制作允许偏差
按照GB50210-2001《建筑装饰装修工程质量验收规范》标准，木门窗制作的允许偏差应符合表5.4的规定：（见本页）6安装技术要求与安装工艺
6.1安装技术要求
6.1.1鉴于工厂化产品的规范性，要求在门窗洞口抹灰修整后进行门窗套和门窗扇的安装，所以对门窗洞口的抹灰要求比较严格。抹灰层的厚度应控制为10mm，抹灰修整后的净宽度应为洞口宽度减20mm，净高度应为洞口高度减10mm。单侧垛口（即洞口一侧有表5.4木门窗制作的充许偏差
对角线长度差
表面平整度
高度、宽度
部品名称
允许偏差（mm）
普通卢
套、扇3
套、扇
裁口、线条结合处高低差，
相邻子两端间距
垛，一侧无垛）在土建或装修补做墙垛时也要符合此宽、高净尺寸。6.1.2施工安装人员要熟悉安装工艺，安装前先按照测量清单现场复核洞口尺寸，要求洞口宽、净尺寸与对应的门窗套加工尺寸必须符合本图集规定。
6.1.3按照施工顺序先安装门窗套，后安装门窗扇．门窗套安装时，与墙体之间必须用木楔支撑，门窗套应保证水平、垂直，其安装允差应符合GB50210-2001《建筑装饰装修工程质量验收规范》规定。（详见P6表6.1.3）
6.1.4门窗套饰线与墙面应粘结严密、牢固，不允许歪斜、松动。饰线45度角对接处应平齐、严密无缝、无错台。齐顶饰线应严密、无缝，立饰线与上饰线高低错台3mm。6.1.5五金配件应安装齐全，位置适宜，固定可靠，具体要符合下列规定：
（1）上下合页距门扇上、下端宜分别取边挺高度的1/10处，避并上下挺；
（2）门锁孔距门扇下端1000mm或按设计要求并避开在边挺与中概结合处安装；
审核王祖光视克校对李福钦杏福钦设计田兴王兴图集号
03J601-2
表6.1.3安装的留缝限值、充许偏差留缝限值（mm）
门窗套对角线长度差
门窗套的正侧面垂直度
套与扇、扇与扇接缝高低差
门窗扇对口缝
门窗扇与上冒头间留缝
门窗扇与立概间留缝
窗扇与下冒头间留缝
门扇与地面间留缝
卫生间门
允许偏差(mm）
，高级
1~2.51.5~2
（3）五金配件安装均用木螺丝固定，不准用钉子代替。安装时严禁全部打入，允许先钻孔1/3深度（硬木2/3深度），孔径为木螺丝直径的0.9倍。拧入木螺丝不允许歪斜；（4）安装门窗套采用专用的铝方通工装，打胶8个小时后膨胀胶充分发泡固化方可拆卸工装；（5）膨胀胶质量应符合德国DIN4102标准以及IS09001标准，粘结强度>80KPa.运行寿命在130℃受热实验下推测为15年，加覆盖为60年。
6.2安装工艺
6.2.1门窗套安装
（1）洞口处安装门窗套的墙面部位须做整平处理，清除墙面表层的灰渣、涂料、油漆污垢，露出水泥砂浆层。轻钢龙骨墙体应在洞口附加一层九夹板，见示意图1；（2）按测量清单上的洞口尺寸及包装标签上标注的尺寸，复核与产品相对应的洞口尺寸，无误后将组装好的门窗套轻推入洞口内，用“一”形木楔调整门窗套与墙体洞口间隙，将门窗套固定塞紧，木楔间距以35cm为宜。门窗套组装应符合工厂组装规范，平整无错台。立挺在安装合页位置背面加垫合页木（25cm×20cm九夹板或细木工板）；
（3）用铝方通工装及木龙骨横支撑杆将门窗套立概撑紧，为防止冒头下垂，在冒头和横支撑杆之间加一立支撑杆（见示意图2）。用水平尺、线锤等工具进行正、侧两面吊线，校正门窗套水平度和垂直度并测量门窗套对角线，使其符合安装规范；轻钢龙骨墙体
示意图1
九夹板
膨胀胶
木螺钉
门套冒头
门套立概
100×50
铝方通
示意图2
立支撑杆
横支撑杆
横支撑杆
（4）在门套锁口和合页位置，避开安装螺丝孔位，用木螺丝将门套立挺和预埋木砖固定，以防止膨胀胶后膨胀引起门套变形；（5）将胶罐（胶枪）喷胶嘴由门窗套与墙体之间缝隙插入：在距立概边缘25至30mm处自下而上间断注入膨胀胶，保证留缝间隙内胶柱断续、均匀。在门套两侧肩部交角及合页、锁位置处注胶量要充足并能充分发泡。采用两面注入时，要保证对接准确；（6）8小时后，膨胀胶充分发泡和固化，方可拆卸全部工装。说
图集号
审核王祖光初光校对李福钦李福锁设计田兴田興页03J601-2
6.2.2饰线安装
门窗套饰线按现场安装尺寸裁截、切角后，在其背面点注膨胀胶，插入立挺、冒头的饰线槽内，试装后取出，待膨胀胶发泡，同时在饰线角度对接处及插板内侧点注少量白乳胶，再重新将饰线插入立挺、冒头饰线槽内。保证饰线无松动、不歪斜，与墙体表面粘结严密、牢固。45度角对接处要平整无错台、严密无缝，齐顶饰线应保证立饰线与上饰线齐顶严密无缝、商低错台。6.2.3门扇安装
（1）按门套匹配尺寸规格复核门扇尺寸，明确开启方向，锁孔位置，分清上下挺及带百页门的百页内外方向；（2）将门扇试装入门套内，用木楔垫起，离地5至8mm，调整门扇水平、垂直方向间隙；
（3）确定合页安装部位，根据合页厚度确定卧槽深度。合页数按设计要求定，一殿一扇门以3个为宜。如采用工厂配置合页，工广可预先开合页槽；
（4）安装门扇时，木螺丝要拧紧卧平，调整门扇使其不能翘曲、走扇、回弹。门扇与门套配合间隙要符合安装规定；（5）安装门锁及其它门窗上五金，要求位置准确、安装齐全，规格符合要求。（参见节点详图中五金配件表）6.2.4窗扇安装
按照推拉窗套配合尺寸及包装标签上注明的产品尺寸复核推拉窗外形尺寸，将窗扇试装入窗套内，确定下滑轨、下滑轮安装部位，安装推拉窗。要求推拉窗扇与窗套之间的配合间隙必须符合安装规定。（详见P38、P39、P41节点详图）6.3安装注意事项
6.3.1木门窗部品的安装要求现场应具备以下安装条件（1）室内环境温度应在摄氏零度以上；（2）墙体安装表面湿度应符合门窗套施工工艺要求，含水率一般应控制在15%以下为宜；
（3）分项工程施工，一般应先进行外窗、防盗门、洁具、水电暖、墙砖、地砖、室内顶糊及墙面乳胶漆涂饰等工程。壁纸、墙布裱糊、木地板铺贴、墙面乳胶漆最后一遍涂饰等工程施工应在木门窗部品安装完毕后进行。
6.3.2门窗扇及门窗套发运到工地现场后，必须分类存放在工地或指定地点，按照产品清单、安装部位做好产品分检、发放。6.3.3安装时，要避免因交叉施工造成的产品污染及碰伤，加强对现场已安装产品的保护，尤其对施工出入口的门套要重点保护。6.3.4安装门窗套前对洞口尺寸复核检查，凡是洞口尺寸不规范均应修整洞口。单侧垛洞口安装门套前要补做墙垛，补做墙垛后洞口尺寸应符合本图集要求的宽，高净尺寸。6.3.5门套安装时，立概与地面接触的端部要做防潮处理（涂刷沥青漆或包防水胶带），安装后外接缝处打密封胶，潮湿部位应作重点防护。
6.3.6要重视蚊工清理及找补，认真清理产品表面污物，修补缝隙、划伤等施工缺陷。与墙体接缝处打密封胶防护，要求打胶连续、均匀、顺畅。
7包装、运输、存放
门窗扇（套）部品用覆塑包装膜逐件包装，用透明胶带粘牢，边部采用瓦榜纸板加固包装，打包带扎紧。所有产品搬运过程中必须采取防护措施，长途运输时用防雨蓬布盖好或用集装箱装运。
室内存放应根据产品特点采取水平码放或专用货架置放。地面应加垫木，室内保持干燥、通风，防止产品受潮变形。说明
图集号
审核王祖光讯光校对李福杏福钦设计田兴国页03J601-2
夹板门
镶半玻璃门
拼花夹板门
镶侧条玻璃门
百页夹板门
M10、TM10
实木花格镶
整玻璃门
注：M2拼花图形、M10实木花格图形及M13铁艺图形可由制造厂家提供或按用户要求另行设计。M4
平板镶板门
百页镶小
玻璃门
实木镶板门
实木镶板
半玻璃门
混合镶板门
铁艺镶整
玻璃门
门类型及编号
M7、TM7
镶整玻璃门
图集号
审核王祖光日祖光校对李福钦李福银设计田兴国兴页
03J601-2
单扇平开门
门洞宽度
门套宽度
12°门扇宽度20
带上亮单
扇平开门
门洞宽度
门套宽度
抹灰层
门套（包
括门缝）
室内地面
29门扇宽度29
抹灰层
门套、子口
（包括门缝）
室内地面
双扇平开门
带上亮双
扇平开门
门洞宽度
门套宽度
20门扇宽度
门澜宽度
门套宽度
29门扇宽度
注：（1）本示意图仅表示门窗洞口与门窗套及门窗扇之间的尺寸关系，其他集成部件之间的尺寸关系见各类门窗的节点详图（2）本图集设定子母门大扇宽度与小扇宽度之比约为2：1.25,
抹灰层
门套（包
括门缝）
室内地面
抹灰层
门套、子口
包括门缝）
室内地面
子母平开门
带上亮子
母平开门
门洞宽度
门套宽度
大门扇宽度
小门扇
门洞宽度
门套宽度
29大门扇宽度
门窗集成尺寸关系示意图（）
审核主祖光三视光校对李福钦季福软设计田兴
小门扇
图集号
抹灰层
门套（包
括门缝）
室内地面
抹灰层
门套、子口
（包括门缝）
室内地面
03J601-2
双扇推拉门
带上亮双
扇推拉门
门洞宽度
门套宽度
门扇宽度
门洞宽度
门套宽度
门扇宽度
抹灰层
室内地面
抹灰层
室内地面
四扇推拉窗
门连推拉窗
注：（1）本示意图仅表示门窗洞口与门窗套及门窗扇之间的尺寸关系，其他集成部件之间的尺寸关系见各类门窗的节点详图；（2）本图集门连推拉窗U型饰线宽度设定为60mm，因此在口宽度尺寸不变的前提下，窗洞口一侧抹灰层厚度增大至23mm。（见P40节点详图）2bzxz.net
窗桐宽度
窗套宽度
窗扇宽度
门洞宽度
门套宽度
门扇宽度
窗洞宽度
窗套宽度
18窗扇宽度
门套、子口
（包括门缝）
室内地面
门窗集成尺寸关系示意图（二）25
抹灰层
抹灰层
图集号
审核王祖光日祖光校对李福钦李福设计田兴科
03J601-2
20 610
0721：
291592129
0724·M1
20±61020
0721:M2
29592 29
2071020
20810120
0821·□M10921·M1
29 79229
0824·□M10924·M1□
20710120
810120
0821·M20921·M2
2979229
910120
29 8921 29
1024·口M1□
910± 20
1021M20
29892± 29
1221·M1
291550
20559,
1221 : M2
29#550
20368,75020
1221-M1A
29369740#29
1224·M5A
2036815020
1221·M2A
29860,74029
11224 :M2A
0724·□M20824·M2□0924·M21024·M2□注：（1）本图标注门扇和门套的宽度、高度构造尺寸，饰线未表示；（2）木门编号中的“”分别表示门套厚度和饰线类型，选用时注明；1500
1521·M1
1524·M1
1521:M2
1524·口M2
平开门M1、M2选用表
1521·M1A
29 4601 9401 29
1524·M1A
20 4468+.95020
29 1460 940_ 29
1524:M2A
（3）子母门有左右开启两种，尺寸对称相同，本图集仅表示A（左开）一种。其申核 王祖光日祖克校对 李福钦杏福设计 团兴它门的开启方向有左右两种，编号中未表示，选用时注明1800
20859元
. --- 0.
1821:口M1
29 850
1824 :M1
1821-□M2
29 / 850*
·□M2
图集号
03J601-2
201610±20
0721:M3
29592129
0724·M3
2061020
291592129
20 h 710 l20
20810120
0821·M30921·M31021·□M3
2969229
2979229
29892 ±29
0824·M30924·M31024M3
20710120
20 81020
0821·M40921·M41021·M4
29 ± 692. .29
29792129
0724·□M4□0824M40924M41024·□M4□注：（1）本图标注门扇和门套的宽度、商度构造尺寸，饰线未表示；（2）木门编号中的“口”分别表示门套厚度和饰线类型，选用时注明；1200
201559
1221：M3
291550g
20 1368 750 4.20
1221·M3A
2936074029
1224-M31224·M3A
20368 75020
1221.M41221.M4A
29年550
293607401
1224·M41224·M4A
20,709
1521·□M3
2917001
1524·M3
1521M4
2917001
1524·□M4
平开门M3、M4选用表
204681950
1521·M3A
29460940
1524:M3A
950120
1521:M4A
29460940
1524·M4A
1821:M3
1824·M3
20 859
1821:M4
29/850
1824M4
图集号
（3）子母门有左右开启两种，尺寸对称相间，本图集仅表示A（左开）一种。其审核王祖光王泓光校对李福钦岑福敏设计田兴回职它门的开启方向有左右两种，编号中未表示，选用时注明页
03J601-2
