【08SG333、08SJ110-2】 预制混凝土外墙挂板

　　08SJ110-2 08SG333《预制混凝土外墙挂板》国家建筑标准设计图集中外墙挂板集外墙装饰面（可为面砖、石材、涂料、装饰混凝土等形式）、保温于一体，工厂生产一次成型，省去了建筑外装修的环节。按功能定位可分为围护板系统和装饰板系统，其中围护板系统按建筑立面特征又划分为整间板体系，横条板体系、竖条板体系。适用于抗震设防烈度8度及以下地区、100m以下高度民用建筑及一般工业建筑，二a类环境类别的外墙工程。 本图集包括建筑专业和结构专业两部分，其中建筑方面提供了外墙挂板热工性能指标、保温做法、防水做法、建筑墙身剖面详图等内容，直接提供设计人员选用；结构方面提供了构件及连接的设计原则、结构连接构造、连接件和预埋件构造、典型板配筋示意等内容，设计人员可选用合适的连接构造形式并经过计算完成墙板、预埋件、连接件的设计。

预制混凝土外墙挂板

批准部门：中华人民共和国住房和城乡建设部
主编单位：中国建筑标准设计研究院
实行日期：2008年9月1日
图集号：建质[2008]125号、GJBT-1075、08SJ110-2、08SG333

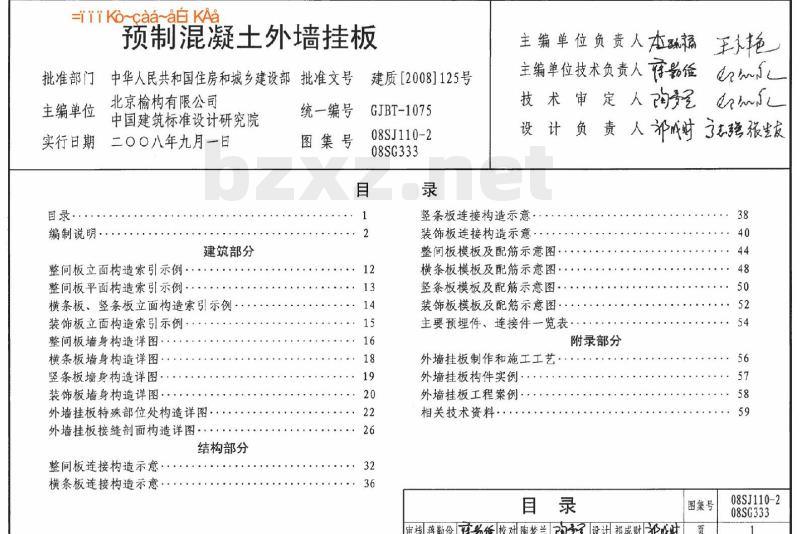

目录
编制说明
建筑部分
- 整间板立面构造索引示例
- 整间板平面构造索引示例
- 横条板、竖条板立面构造索引示例
- 装饰板立面构造索引示例
- 整间板墙身构造详图
- 横条板墙身构造详图
- 竖条板墙身构造详图
- 装饰板墙身构造详图
- 外墙挂板特殊部位构造详图
- 外墙挂板接缝剖面构造详图
结构部分
- 整间板连接构造示意
- 横条板连接构造示意
- 竖条板连接构造示意
- 装饰板连接构造示意
- 整间板模板及配筋示意图
- 横条板模板及配筋示意图
- 竖条板模板及配筋示意图
- 装饰板模板及配筋示意图
- 主要预埋件、连接件一览表
- 外墙挂板制作和施工工艺
- 外墙挂板构件实例
- 外墙挂板工程案例
- 相关技术资料
附录部分

编制说明
1 编制依据
依照建设部建质函[2006]71号文“关于印发《二O○六年国家建筑标准设计编制工作计划》的通知”进行编制。

2 编制内容
本图集包括预制混凝土外墙挂板的建筑构造、结构连接构造及典型板构件图。其中建筑构造部分内容可直接选用，结构连接构造及外墙挂板构件部分内容则必须通过结构计算或验算来采用。

3 适用范围
3.1 本图集所编入的预制混凝土外墙挂板是装配在钢结构或混凝土结构上的非承重外墙围护挂板或装饰板。
3.2 本图集编制的预制混凝土外墙挂板适用于抗震设防烈度≤8度地区，100m以下高度的民用及工业建筑，IIa类环境类别的外墙工程。

4 设计依据
《混凝土结构设计规范》GB50010-2002
《建筑结构荷载规范》GB50009-2001（2006年版）
《建筑抗震设计规范》GB50011-2001（2008年版）
《钢结构设计规范》GB50017-2003
《混凝土结构工程施工质量验收规范》GB50204-2002
《钢结构工程施工质量验收规范》GB50205-2001
《轻骨料混凝土结构技术规程》JGJ12-2008
《轻骨料混凝土技术规程》JGJ51-2002
《金属与石材幕墙工程技术规范》JGJ133-2001
《公共建筑节能设计标准》GB50189-2005
《民用建筑热工设计规范》GB50176-93
《高层建筑混凝土结构技术规程》JGJ3-2002
《高层民用建筑钢结构技术规程》JGJ99-98
《钢筋焊接网混凝土结构技术规程》JGJ114-2003
《冷轧带肋钢筋混凝土结构技术规程》JGJ95-2003

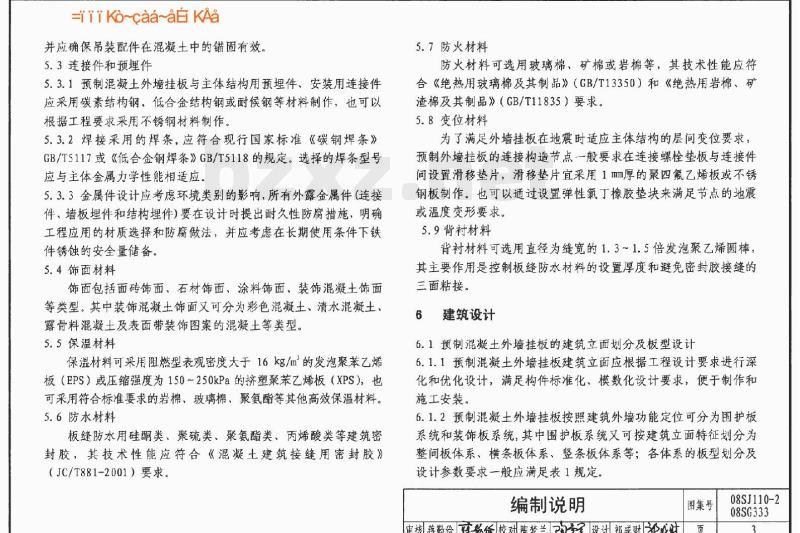

5 采用材料
5.1 混凝土
根据工程设计要求应采用普通混凝土或轻骨料混凝土制作外墙挂板，混凝土强度等级不宜低于C25或LC25。

5.2 钢筋及吊装配件
5.2.1 预制混凝土外墙挂板钢筋宜采用HPB235、HRB335、HRB40C级钢筋，主筋直径不宜小于8mm，面网钢筋宜采用冷轧带肋钢筋或冷拔低碳钢丝焊接网片。
5.2.2 预制混凝土外墙挂板的吊环可采用未经冷加工处理的HPB235钢材，也可采用符合规范或设计要求的专用吊杆或预埋内螺纹类吊装配件。吊装配件的设计应满足相关规范的设计要求，并应确保吊装配件在混凝土中的锚固有效。

5.3 连接件和预埋件
5.3.1 预制混凝土外墙挂板与主体结构用预埋件、安装用连接件应采用碳素结构钢、低合金结构钢或耐候钢等材料制作，也可以根据工程要求采用不锈钢材料制作。
5.3.2 焊接采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定。选择的焊条型号应与主体金属力学性能相适应。
5.3.3 金属件设计应考虑环境类别的影响，所有外露金属件（连接件、墙板埋件和结构件）要在设计时提出耐久性防腐措施，明确工程应用的材质选择和防腐做法，并应考虑在长期使用条件下铁件锈蚀的安全量储备。

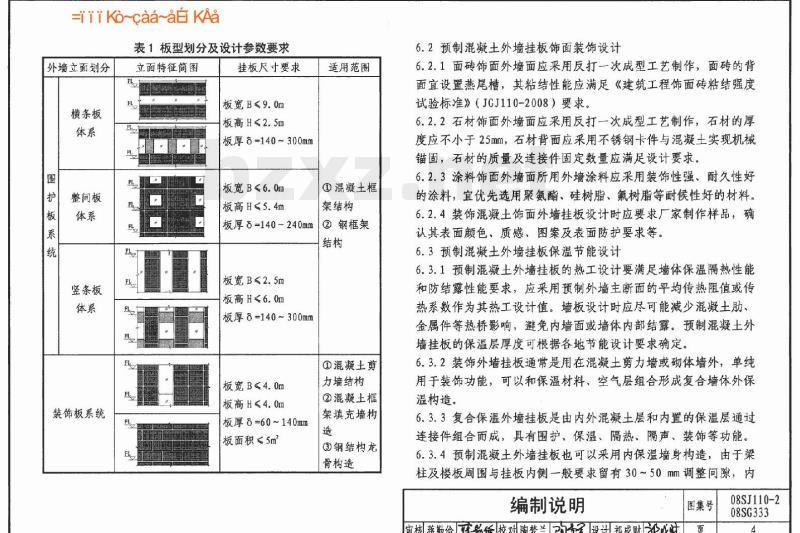

5.4 饰面材料

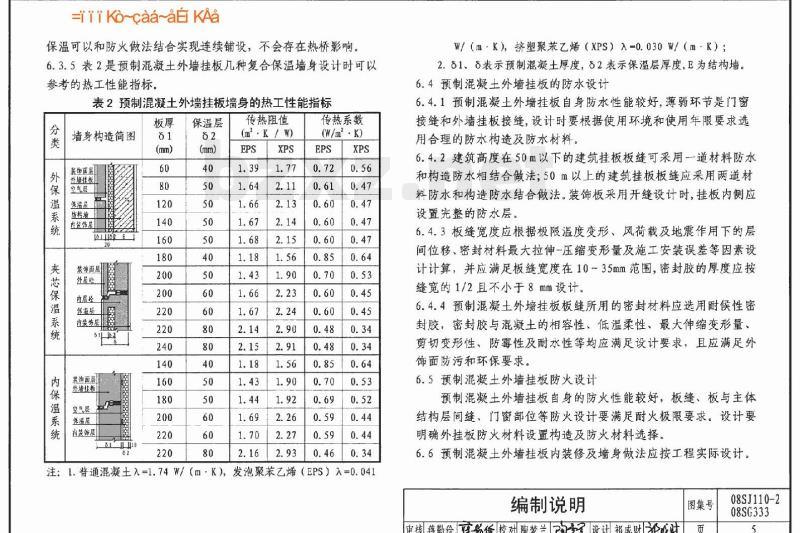

饰面包括
