【12J814】 《汽车库、修车库、停车场设计防火规范》图示

《汽车库、修车库、停车场设计防火规范》图集
批准文号：建质[2012]69号
主编单位：上海市公安消防总队、中国建筑标准设计研究院有限公司
实行日期：二〇一五年九月一日
图集号：12J814

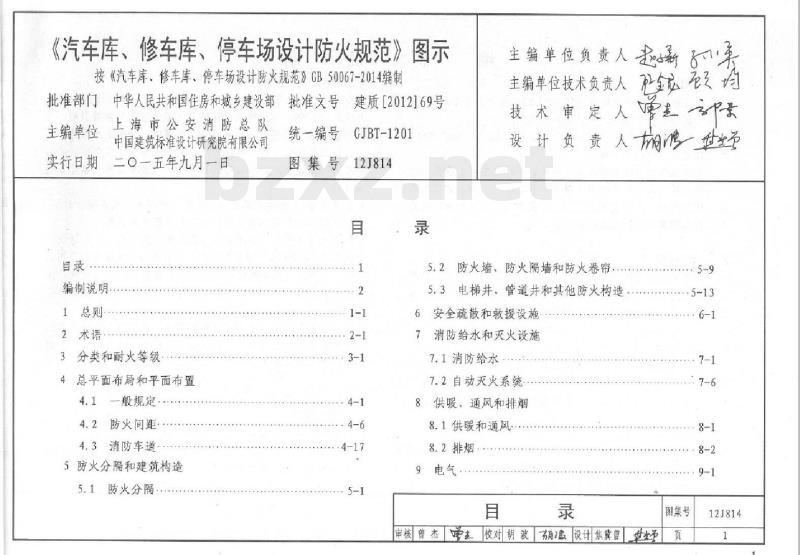

目录
编制说明
1 总则
2 术语
3 分类和耐火等级
4 总平面布局和平面布置
4.1 一般规定
4.2 防火间距
4.3 消防车道
5 防火分隔和建筑构造
5.1 防火分隔
5.2 防火墙、防火隔墙和防火卷帘
5.3 电梯井、管道井和其他防火构造
6 安全疏散和救援设施
7 消防给水和灭火设施
7.1 消防给水
7.2 自动灭火系统
8 供暖、通风和排烟
8.1 供暖和通风
8.2 排烟
9 电气

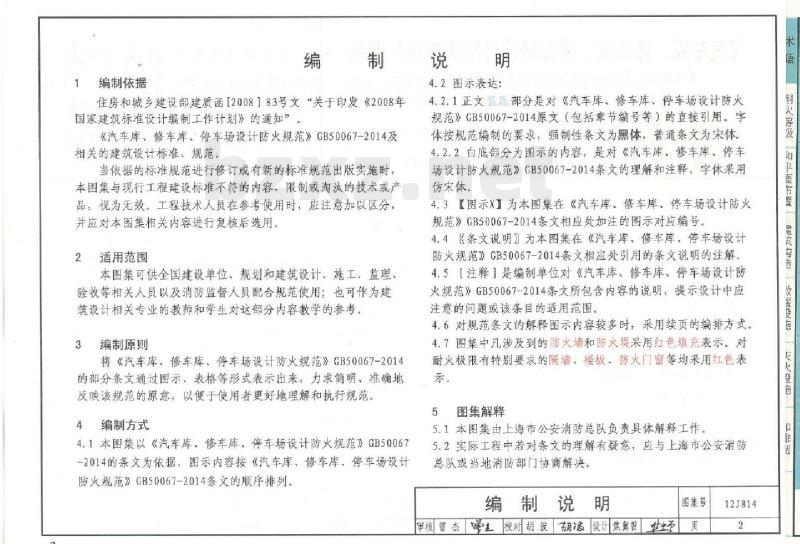

编制说明
1 编制依据
本图集依据住房和城乡建设部建质[2008]83号文“关于印发《2008年国家建筑标准设计编制工作计划》的通知”以及《汽车库、修车库、停车场设计防火规范》GB50067-2014及相关的建筑设计标准、规范进行编制。当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

2 适用范围
本图集可供全国建设单位、规划和建筑设计、施工、监理、验收等相关人员以及消防监督人员配合规范使用；也可作为建筑设计相关专业的教师和学生对这部分内容教学的参考。

3 编制原则
将《汽车库、修车库、停车场设计防火规范》GB50067-2014的部分条文通过图示、表格等形式表示出来，力求简明、准确地反映该规范的原意，以便于使用者更好地理解和执行规范。

4 编制方式
4.1 本图集以《汽车库、修车库、停车场设计防火规范》GB50067-2014的条文为依据，图示内容按GB50067-2014条文的顺序排列。
4.2 图示表达：
4.2.1 正文蓝底部分是对《汽车库、修车库、停车场设计防火规范》GB50067-2014原文（包括章节编号等）的直接引用。字体按规范编制的要求，强制性条文为黑体，普通条文为宋体。
4.2.2 白底部分为图示的内容，是对《汽车库、修车库、停车场设计防火规范》GB50067-2014条文的理解和注释，字体采用仿宋体。
4.3 【图示X】为本图集在GB50067-2014条文相应处加注的图示对应编号。
4.4 【条文说明】为本图集在GB50067-2014条文相应处引用的条文说明的注解。
4.5 【注释】是编制单位对GB50067-2014条文所包含内容的说明，提示设计中应注意的问题或该条目的适用范围。
4.6 对规范条文的解释图示内容较多时，采用续页的编排方式。
4.7 图集中凡涉及到的防火墙和防火堤采用红色填充表示。对耐火极限有特别要求的隔墙、楼板、防火门窗等均采用红色表示。

5 图集解释
5.1 本图集由上海市公安消防总队负责具体解释工作。
5.2 实际工程中若对条文的理解有疑问，应与上海市公安消防总队或当地消防部门协商解决。

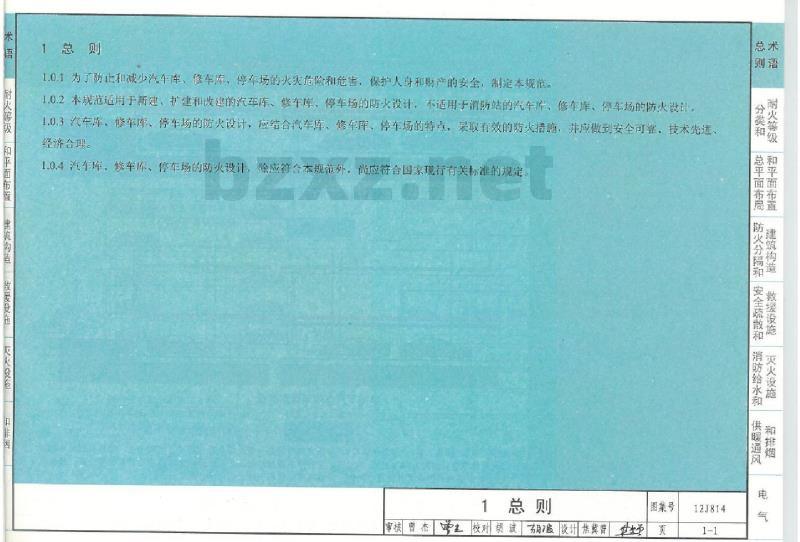

1 总则
1.0.1 为了防止和减少汽车库、修车库、停车场的火灾危险和危害，保护人身和财产的安全，制定本规范。
1.0.2 本规范适用于新建、扩建和改建的汽车库、修车库、停车场的防火设计，不适用于消防站的汽车库、修车库、停车场的防火设计。
1.0.3 汽车库、修车库、停车场的防火设计，应结合汽车库、修车库、停车场的特点，采取有效的防火措施，并应做到安全可靠、技术先进、经济合理。
1.0.4 汽车库、修车库、停车场的防火设计，除应符合本规范外，尚应符合国家现行有关标准的规定。
