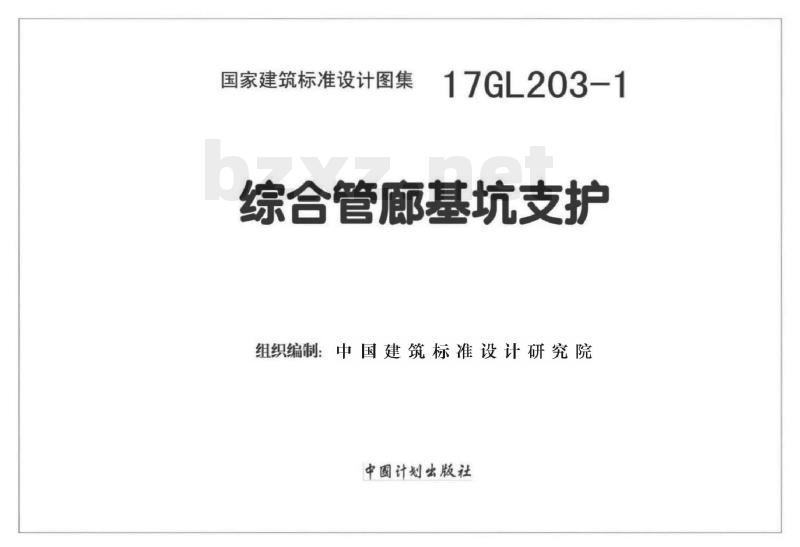

【17GL203-1】 综合管廊基坑支护

国家建筑标准设计图集
17GL203-1
综合管廊基坑支护
组织编制：中国建筑标准设计研究院中國计划出版社

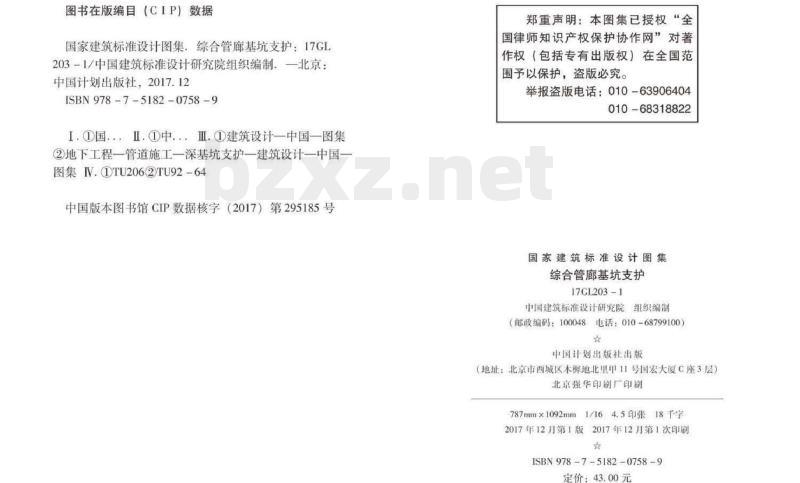

图书在版编目（CIP）数据
国家建筑标准设计图集：综合管廊基坑支护：17GL203-1/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2017.12
ISBN978-7-5182-0758-9
I.?国..Ⅱ.中...Ⅲ.?建筑设计一中国一图集②地下工程一管道施工一深基坑支护一建筑设计一中国一图集IV.TU2062TU92-64
中国版本图书馆CIP数据核字（2017）第295185号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
综合管廊基坑支护
17CL203-1
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/164.5印张18千字2017年12月第1版2017年12月第1次印刷★
ISBN978-7-5182-0758-9
定价：43.00元

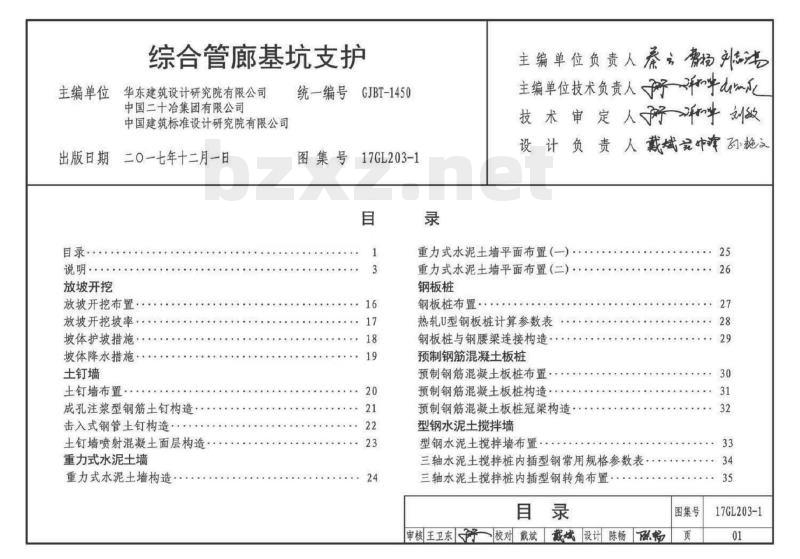

主编单位
综合管廊基坑支护
华东建筑设计研究院有限公司
中国二十冶集团有限公司
中国建筑标准设计研究院有限公司出版日期二〇一七年十二月一日目录·
说明·
放坡开挖
放坡开挖布置··
放坡开挖坡率，
坡体护坡措施·
坡体降水措施·
土钉墙
土钉墙布置
成孔注浆型钢筋土钉构造·
击入式钢管土钉构造·
土钉墙喷射混凝土面层构造
重力式水泥土墙
重力式水泥土墙构造
统一编号GJBT-1450
图集号17GL203-1
主编单位负责人秦云杨
主编单位技术负责人arn
技术审定人
设计负责人戴斌觉痒引艳文
重力式水泥土墙平面布置（一）重力式水泥土墙平面布置（二）钢板桩
钢板桩布置···
热轧U型钢板桩计算参数表
钢板桩与钢腰梁连接构造
预制钢筋混凝土板桩
预制钢筋混凝土板桩布置
预制钢筋混凝土板桩构造
预制钢筋混凝土板桩冠梁构造
型钢水泥土搅拌墙
型钢水泥土搅拌墙布置
三轴水泥土搅拌桩内插型钢常用规格参数表三轴水泥土搅拌桩内插型钢转角布置目录
审核王卫东好校对戴斌戴城设计陈畅阳畅图集号
17GL203-1

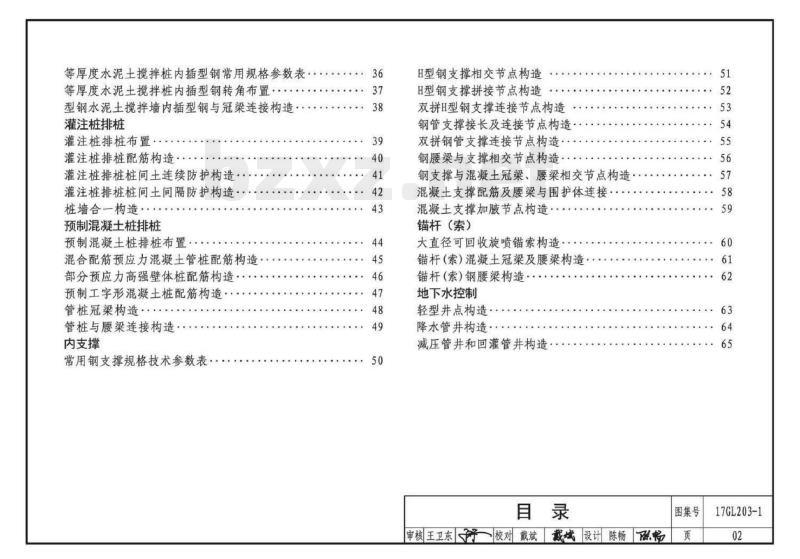

等厚度水泥土搅拌桩内插型钢常用规格参数表等厚度水泥土搅拌桩内插型钢转角布置·型钢水泥土搅拌墙内插型钢与冠梁连接构造灌注桩排桩
灌注桩排桩布置
灌注桩排桩配筋构造
灌注桩排桩桩间土连续防护构造灌注桩排桩桩间土间隔防护构造·桩墙合一构造··
预制混凝土桩排桩
预制混凝土桩排桩布置
混合配筋预应力混凝土管桩配筋构造部分预应力高强壁体桩配筋构造预制工字形混凝土桩配筋构造
管桩冠梁构造·
管桩与腰梁连接构造··
内支撑
常用钢支撑规格技术参数表
H型钢支撑相交节点构造
H型钢支撑拼接节点构造bzxz.net
双拼H型钢支撑连接节点构造
钢管支撑接长及连接节点构造
双拼钢管支撑连接节点构造
钢腰梁与支撑相交节点构造
钢支撑与混凝土冠梁、腰梁相交节点构造混凝土支撑配筋及腰梁与围护体连接·混凝土支撑加胶节点构造····锚杆 (索)
大直径可回收旋喷锚索构造
锚杆（索）混凝土冠梁及腰梁构造锚杆（索）钢腰梁构造：
地下水控制
轻型井点构造··
降水管井构造·
减压管井和回灌管井构造
审核王卫东好校对戴斌戴域设计陈畅阳畅图集号
17GL203-1

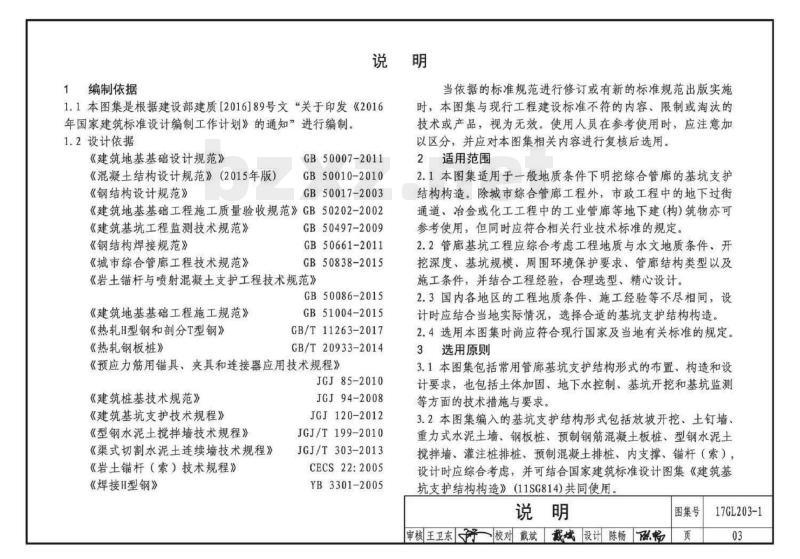

1编制依据
1.1本图集是根据建设部建质2016]89号文“关于印发《2016年国家建筑标准设计编制工作计划》的通知”进行编制。1.2设计依据
《建筑地基基础设计规范》
《混凝土结构设计规范》（2015年版）《钢结构设计规范》
GB50007-2011
GB50010-2010
GB50017-2003
《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑基坑工程监测技术规范》《钢结构焊接规范》
《城市综合管廊工程技术规范》GB50497-2009
GB50661-2011
GB50838-2015
《岩土锚杆与喷射混凝土支护工程技术规范》GB50086-2015
《建筑地基基础工程施工规范》《热轧H型钢和剖分T型钢》
《热轧钢板桩》
GB51004-2015
GB/T11263-2017
GB/T20933-2014
《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2010
《建筑桩基技术规范》
《建筑基坑支护技术规程》
《型钢水泥土搅拌墙技术规程》《渠式切割水泥土连续墙技术规程》《岩土锚杆（索）技术规程》
《焊接H型钢》
JGJ94-2008
JGJ120-2012
JGJ/T199-2010
JGJ/T303-2013
CECS22:2005
YB3301-2005
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。使用人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适用于一般地质条件下明挖综合管廊的基坑支护结构构造。除城市综合管廊工程外，市政工程中的地下过街通道，治金或化工工程中的工业管廊等地下建（构）筑物亦可参考使用，但同时应符合相关行业技术标准的规定。2.2管廊基坑工程应综合考虑工程地质与水文地质条件、开挖深度、基坑规模、周围环境保护要求、管廊结构类型以及施工条件，并结合工程经验，合理选型、精心设计。2.3国内各地区的工程地质条件、施工经验等不尽相同，设计时应结合当地实际情况，选择合适的基坑支护结构构造。2.4选用本图集时尚应符合现行国家及当地有关标准的规定。3选用原则
3.1本图集包括常用管廊基坑支护结构形式的布置、构造和设计要求，也包括土体加固、地下水控制、基坑开挖和基坑监测等方面的技术措施与要求。
3.2本图集编入的基坑支护结构形式包括放坡开挖、土钉墙、重力式水泥土墙、钢板桩、预制钢筋混凝土板桩、型钢水泥土搅拌墙、灌注桩排桩、预制混凝土排桩、内支撑、锚杆（索），设计时应综合考虑，并可结合国家建筑标准设计图集《建筑基坑支护结构构造》（11SG814)共同便用。说明
审核王卫东好校对戴斌戴设计陈畅陈畅图集号
17GL203-1
3.3在满足基坑支护受力和周边环境保护要求的前提下，应优先选取成熟可靠、经济合理、施工便捷、绿色环保的基坑支护体系：当管廊采用预制拼装结构时，所采用的支护结构体系及布置应能满足管廊结构吊装和拼装的作业空间要求。3.4当具备场地条件，且满足对周边环境影响的变形控制要求时，管廊基坑可采用放坡开挖。放坡坡率与护坡措施应根据地区经验、岩土特性、开挖深度综合确定。软土地层中采用单级放坡开挖的管廊基坑深度不宜大于4m，采用多级放坡开挖的管廊基坑深度不宜大于7m。3.5土钉墙不适合用于淤泥质土、淤泥、膨胀土以及强度过低的土（如新近填土），且其适用性应结合地区经验综合确定。
3.6重力式水泥土墙适用于软土地层中开挖深度7m以内的管廊基坑。
3.7以钢板桩、预制钢筋混凝土板桩、型钢水泥土搅拌墙、灌注桩排桩、预制混凝土桩排桩等作为围护体，结合设置内支撑或锚杆等组合而成的板式支护体系，适用于开挖较深、场地空间狭小以及周边环境保护要求较高的管廊基坑。3.8软土地层中，采用钢板桩时开挖深度不宜大于10m；采用型钢水泥土搅拌墙时开挖深度不宜大于15m；采用预制钢筋混凝土板桩，预制钢筋混凝土桩排桩时，开挖深度不宜大于10m采用灌注排桩时开挖深度不宜大于20m。3.9选用钢板桩时应考虑钢板桩的打入、拔除对周边环境的影响。
3.10预制混凝土板桩、管桩等预制构件作为基坑支护排桩可实现管廊基坑支护桩的工业化生产：选用时应充分考虑沉桩可行性及挤土效应对周边环境的影响。3.11型钢水泥土搅拌墙由水泥土搅拌墙内插型钢构成复合挡土截水结构，水泥土搅拌墙应采用三轴水泥土搅拌桩或等厚度水泥土搅拌墙工法（TRD工法或SMC工法）实施。三轴水泥王搅拌桩适用于标贯击数不大于30击的土层，墙体深度不宜大于30m；TRD工法或SMC工法可用于复杂地层条件，墙体深度不宜大于60m
3.12采用灌注桩排桩作为围护墙时，可利用排桩作为管廊结构的一部分，分担永久使用阶段侧向或竖向荷载，即桩墙合。
3.13管廊基坑平面多呈较规则的狭长形，适宜采用钢支撑体系；当基坑形状复杂或开挖深度较深时，适宜采用钢筋混凝土支撑体系。
3.14锚杆（索）不宜在淤泥、淤泥质土、泥炭、泥炭质土及松散填土层内应用：当需在复杂地质条件下应用锚杆（索）时，应通过现场试验确定锚杆的适用性；大直径旋喷锚索锚固体直径大、锚固段长度小、可回收，一定条件下可在常规锚杆（索）使用受限的管廊基坑中应用。3.15地下水控制应根据工程地质与水文地质条件、基坑周边环境要求以及支护结构形式选用截水、降水、集水明排方法或其组合。
3.16在管廊基坑实施的全过程中，应对基坑支护结构和周边环境进行监测，及时反映基坑和周边环境监测指标的变化与发展趋势，并为信息化施工提供参数说明
审核王卫东好校对戴斌戴设计陈畅陈畅图集号
17GL203-1
4技术要求
4.1放坡开挖
排水沟
护坡面层
综合管廊
排水沟
4.1.1采用放坡开挖的基坑，应验算放坡的整体稳定性。多级放坡应同时验算各级放坡和多级放坡的整体稳定性。4.1.2基坑边坡位于淤泥、暗浜、暗塘等极软弱的土层时，宜进行土体加固。
4.1.3采用放坡开挖的基坑工程，应根据土质情况、地下水标高、放坡高度等条件，结合当地工程经验采取合适的护坡措施。
4.1.4开挖阶段应设置必要的排水明沟、盲沟、集水井等地表排水系统及坑内排水系统。
4.2土钉墙
4.2.1土钉墙由土钉、喷射混凝土面层、被加固的原位土体及必要的防排水系统组成。
4.2.2土钉可分为成孔注浆型钢筋土钉与击入式钢管土钉土钉墙宜采用洛阳铲人工成孔或机械成孔的钢筋土钉：对易土钉
综合管廊
加强筋
塌孔的松散或稍密砂层、稍密的粉土，填土或易缩径的软土宜采用击入式钢管土钉。
4.2.3土钉墙的土钉排数、间距、长度、直径等应根据土层条件、基坑开挖的各工况整体稳定性及土钉承载力计算确定。4.2.4土钉墙应按分层开挖、分层施做土钉及混凝土面层的步序进行设计和施工。
4.2.5成孔注浆型钢筋土钉的注浆要求：1）注浆材料可选用水泥浆或水泥砂浆。水泥浆的水灰比宜取0.5~0.55；水泥砂浆的水灰比宜取0.4~0.45，同时灰砂比宜取0.5~1.0，拌和用砂宜选用中粗砂，按重量计的含泥量不得大于3%；
2）注浆前应将注浆管插至孔底、由孔底注浆，注浆管端部至孔底的距离不宜大于200mm；注浆及拔管时，注浆管出浆口应始终埋入注浆液面内，应在新鲜浆液从孔口溢出后停止注浆；注浆后，当浆液液面下降时，应进行补浆说明
审核王卫东好校对戴斌戴设计陈畅陈畅图集号
17GL203-1
4.2.6击入式钢管土钉的注浆要求：1）注浆材料应采用水泥浆，水泥浆的水灰比宜取0.5~0.6;
2）注浆压力不宜小于0.6MPa，应在注浆至钢管周围出现返浆后停止注浆，当不出现返浆时，可采用间歇注浆的方法。4.3重力式水泥土墙
综合管廊
混凝土压顶板
重力式水泥土墙
混凝土压顶板
4.3.1重力式水泥土墙宜采用双轴水泥土搅拌，也可采用三轴或多轴水泥土搅拌桩、高压旋喷桩等施工工艺。4.3.2重力式水泥土墙中，兼作截水惟幕的搅拌桩应满足自防渗要求。当重力式水泥土墙深度不满足截水要求时，可将靠近基坑内侧的两排搅拌桩深度加长至满足截水要求的深度。4.3.3双轴水泥土搅拌桩水泥掺量宜取13%~15%，搅拌桩水泥掺量以每立方米加固体所拌和的水泥重量与土的重量之比计。水泥宜采用P.042.5级硅酸盐水泥。水灰比宜采用0.5~0.6。
4.3.4三轴水泥土搅拌桩水泥掺量宜大于20%，搅拌桩水泥掺量以每立方米加固体所拌和的水泥重量与土的重量之比计。水泥宜采用P.042.5级硅酸盐水泥。水灰比宜取1.2。4.3.5双轴或三轴水泥土搅拌桩的强度以28d无侧限抗压强度qu为标准，qu不宜低于0.8MPa。搅拌桩达到设计强度和养护龄期后方可开挖基坑。
4.3.6水泥土搅拌桩应控制桩位偏差和桩身垂直度，并应具有足够的搭接长度形成连续的墙体。施工时应连续搭接，避免出现冷缝。若出现冷缝，应记录在案，并采取在冷缝处补做搅拌桩或高压喷射注浆等技术措施。4.3.7重力式水泥土墙应按成桩施工期、基坑开挖前和基坑开挖期三个阶段进行质量检测。成桩施工期应进行原材料检验、配比试验和搅拌，喷浆时间检查等；基坑开挖前应采用钻取桩芯的方式进行桩身强度检测；开挖期应对外观和渗漏水等情况进行检查。
4.4钢板桩
钢腰梁
钢板桩
钢管支撑
钢腰梁
审核王卫东子校对宋青君泉青悬忍设计殷一弘一弘锚拉钢筋
钢板桩
图集号
17GL203-1
4.4.1钢板桩支护由打入土层中的钢板桩围护体和内支撑或拉锚体系组成。选用钢板桩作为基坑围护体时应考虑钢板桩打入，拔除施工对周围环境的影响。4.4.2钢板桩规格应通过支护结构的内力、变形计算和稳定性验算确定，其外形与锁口尺寸，截面特性等详见现行国家标准《热轧钢板桩》GB/T20933。
4.4.3当钢板桩采用锁口式防水构造时，沉桩前应在锁口内嵌填黄油、沥青或其他密封止水材料，防渗要求高或大企口钢板桩有防渗要求时，应在坑外另行设置截水惟幕。4.4.4采用内支撑或锚杆时钢板桩宜设置钢腰梁，钢腰梁与钢板桩宜采用焊接或设置钢牛腿的连接方式。钢腰梁应贴合钢板桩，其间如果存在间隙应灌以细石混凝土填实。4.4.5钢板桩桩体不应弯曲，锁口不应有缺损和变形相邻桩间的钢板桩锁口使用前应通过套锁检查。4.4.6钢板桩施工允许偏差应符合表1规定表1钢板桩围护墙施工质量检测标准序号
检查项目
成桩垂直度
桩身弯曲度
轴线位置
桩顶标高
齿槽咬合程度
充许偏差或充许值
<1/100
<2%L（L为桩长）
4.4.7钢板桩施工前，应采用适当的工艺和方法减少沉桩时的挤土与振动影响。打桩时应控制桩架和钢板桩的垂直度；沉桩时，应保护好先行沉入的钢板桩。4.4.8钢板桩打设可采用单桩打入：排桩打入（或称屏风法）与阶梯打入等多种方法，板桩最后闭合处宜采用屏风法沉桩。邻近建（构）筑物及地下管线的钢板桩宜采用静力压桩法施工，并根据监测情况控制压桩速率。4.4.9在拔除前应先用振动锤振动钢板桩，拔除时应采用边拔边注浆回填等措施及时将拔出后的空隙填充密实。4.5预制钢筋混凝土板桩
综合管廊
预制钢筋混凝土板桩
4.5.1预制钢筋混凝土板桩可在工厂或现场制作，板桩制作一般采用定型钢模板或木钢组合模板。应制作同条件养护的混凝土试块，以便确定板桩的起吊，翻身和运输条件。4.5.2预制钢筋混凝土板桩截面、长度、配筋等应根据计算确定。
4.5.3桩身混凝土设计强度等级不应低于C30，抗渗等级不宜低于P6。
审核王卫东子校对邸国恩印国具设计谭谭朽图集号
17GL203-1
4.5.5预制钢筋混凝土板桩桩身强度达设计强度的70%以上方可吊运，达到设计强度100%后方可沉桩。4.5.6预制钢筋混凝土板桩沉桩宜采用封闭式打入法，即先将板桩全部通过导向架插入桩位使板桩合拢后再打入地下。4.5.7预制钢筋混凝土板桩沉桩后宜采取在样槽孔内注浆等防渗措施。
4.6型钢水泥土搅拌墙
内插型钢
内插型钢
三轴水泥土搅拌桩
等厚度水泥土搅拌墙
4.6.1型钢水泥土搅拌墙中型钢及水泥土搅拌墙的规格、深度等应根据板式支护体系内力、变形计算和稳定性验算结果综合确定。水泥土搅拌墙可采用三轴水泥土搅拌桩、渠式切割水泥土搅拌墙（TRD工法）或铣削深搅水泥土搅拌墙（SMC工法）4.6.2三轴水泥土搅拌桩适用于填土、淤泥质土、黏土、粉土、砂土和饱和黄土等地层，施工深度不宜大于30m。渠式切割水泥土搅拌墙（TRD工法）除适用上述地层外，也适用于粒径不大于100mm的碎石土以及饱和单轴抗压强度不大于8MPa的软岩地层，施工深度不宜大于60m。铣削深搅水泥土搅拌墙（SMC工法）除适用上述地层外，也适用于单轴抗压强度不大于20MPa的岩层，施工深度不宜大于55m。水泥土搅拌墙在各种地层中的适用性及相对应的工艺参数应通过现场试验确定4.6.3三轴水泥土搅拌桩技术要求如下：1）常用的桩径有650mm、850mm、1000mm三种；28d龄期无侧限抗压强度不应小于设计要求且不宜小于0.5MPa，墙体抗渗系数不应大于10~℃cm/s。桩体垂直度偏差不应大于1/200；2）水泥宜采用强度等级不低于P.042.5级的普通硅酸盐水泥，水泥用量和水灰比应结合土质条件和机械性能等指标通过现场试验确定，并宜符合表2的规定；表2三轴水泥土搅拌桩材料用量参考表土质条件
黏性土
砂性土
砾砂土
单位土体中的材料用量
水泥（kg/m）
膨润土（kg/m）
水灰比
3）在淤泥和淤泥质土等特别软弱的土中应提高水泥掺量。在较硬的砂砾土中，钻进速度较慢时，宜提高水泥用量。水灰比在型钢依靠自重和必要的辅助设备可插入到位的前提下宜取低值；
4）水泥土搅拌墙施工顺序可采用跳打方式、单侧挤压方式或先行钻孔套打方式。对于硬质土层，当成桩有困难时说明
审核王卫东校对邸国恩邻国恩设计谭谭朽图集号
17GL203-1
可采用预先松动土层的先行钻孔套打方式施工；5水泥土搅拌桩搭接施工的间隔时间不宜大于24h，当超过24h，搭接施工时应放慢搅拌速度。若无法搭接或搭接不良，应作为冷缝记录在案，在搭接处采取补救措施。4.6.4渠式切割水泥土搅拌墙（TRD工法）的技术要求如下：1）水泥土墙体沿基坑单侧宜采用单段直线布置。墙体厚度宜取550~900mm，并宜取50mm的模数；2搅拌墙28d龄期无侧限抗压强度不应小于设计要求且不宜小于0.8MPa，墙体抗渗系数不应大于10-cm/s。墙体垂直度偏差不应大于1/200
3）水泥宜采用强度等级不低于P.042.5级的普通硅酸盐水泥，水泥用量和水灰比应根据土质条件及要求的水泥土强度确定，并宜符合表3的规定；
表3渠式切割水泥土搅拌墙（TRD工法）材料用量参考表土质条件
黏性土
粉细砂、粉土
中砂、粗砂
砾砂、砾石
卵石、碎石
单位土体中的材料用量
水泥（kg/㎡）
膨润土（kg/m）
水灰比
4）宜采用三工序施工方法，即通过注入挖掘液先行挖掘原位土体一段距离，再回撤横移至挖掘起点，最后注入固化液成墙（混合、搅拌）并跟进插入型钢。挖掘液采用膨润土浆液，固化液采用水泥浆液。先行挖掘推进速度宜控制在0.4~1.0m/h，回撤挖掘推进速度宜控制在5~8m/h，成墙搅拌推进速度宜控制在2.0~2.5m/h；
5）等厚度水泥土搅拌墙宜连续施工，新成型墙体与已成型墙体搭接不应少于500mm；
6）切割箱的拔出方式宜优先选择外拔，沿墙体向外延伸挖掘，切割箱拔出位置距离已成型墙体不宜小于1m。当场地条件受限时也可采用内拔方式，切割箱拔出位置与墙体端部距离不宜小于2m。切割箱应分段、匀速、缓慢拔出，并应连续注入固化液进行填充。
4.6.5铣削深搅水泥土搅拌墙（SMC工法）技术要求如下：1）搅拌墙28d龄期无侧限抗压强度不应小于设计要求且不宜小于0.8MPa，墙体抗渗系数不应大于10-cm/s；2）搅拌下沉过程中注入膨润土浆液或水泥浆液，提升过程中注入水泥浆液。下沉速度宜为50~80cm/min，提升速度宜为30~50cm/min；
3）水泥浆液采用P.042.5级普通硅酸盐水泥，水泥掺量不宜小于18%（与被搅拌土体的重量比），水灰比宜取1.2~1.5。膨润土浆液采用钠基膨润土拌制，每立方被搅土体掺入约50~100kg膨润土；
4）单幅墙长度为2.8m，幅间咬合搭接不小于0.3m，跳幅施工，相邻墙段的施工间隔时间不宜大于10h。4.6.6内插型钢技术要求如下：
1）内插型钢宜采用Q235B级钢或Q345B级钢，规格、型号按现行国家标准《热轧H型钢和剖分T型钢》GB/T11263和行说明
审核王卫东好校对邸国恩柳国恩设计谭谭#图集号
17GL203-1
业标准《焊接H型钢》YB3301选用；2）型钢拼接可采用焊接连接，单根型钢连接接头不宜超过2个，接头位置应避免设置在支撑或开挖面附近等型钢受力较大处。相邻型钢的接头竖向位置宜相互错开，错开距离不宜小于1m，型钢接头距离坑底面以下不宜小于2m；3）拟拨出回收的型钢插入前应先在干燥条件下除锈，再在其表面涂刷减摩材料。完成涂刷后的型钢，在搬运过程中应防止碰撞和强力擦挤。减摩材料如有脱落、开裂等现象应及时补涂；
4）型钢回收起拔，应在水泥土搅拌墙与管廊外墙之间的空隙回填密实后进行，型钢拔出后留下的空隙应及时注浆填充。
4.6.7型钢水泥土搅拌墙除墙体强度检测项目外，成墙施工期、基坑开挖前和基坑开挖后的质量检测尚应符合现行规范《型钢水泥土搅拌墙技术规程》JGJ/T199和《渠式切割水泥土连续墙技术规程》JGJ/T303的规定。4.7灌注桩排桩
4.7.1灌注排桩有分离式、咬合式等布置形式，其中分离式灌注桩排桩围护墙一般由灌注桩和截水惟幕构成，截水恤幕宜先于灌注桩施工；咬合式排桩的防渗性能应满足自防渗要求，不另设截水惟幕。
4.7.2灌注桩桩顶泛浆高度不应小于800mm，设计桩顶标高接近地面时桩顶混凝土泛浆应充分，凿去浮浆后桩顶混凝土强度应满足设计要求。水下浇筑混凝土强度应按相关规范要求提高设计桩身强度等级进行配制支撑
灌注桩排桩
4.7.3灌注桩排桩桩位允许偏差不应大于50mm，垂直度偏差不应大于1/100，桩底沉渣厚度不应大于200mm。4.7.4截水惟幕应根据土层特性采用单轴水泥土搅拌桩、双轴水泥土搅拌桩、三轴水泥土搅拌桩、等厚度水泥土搅拌墙（TRD工法或SMC工法）、超高压喷射注浆等工艺。4.7.5截水惟幕宜采用P.042.5级硅酸盐水泥，抗渗性能应能满足自防渗要求。
4.7.6单轴水泥土搅拌桩截水惟幕桩径一般为550mm、600mm；水灰比宜为0.45~0.55，水泥掺量不宜小于15%，垂直度偏差不应大于1/100。
4.7.7双轴水泥土搅拌桩施工技术要求见第4.3.3条，三轴水泥土搅拌桩、等厚度水泥土搅拌墙施工技术要求见第4.6.3~4.6.5条；超高压喷射注浆施工技术要求见第4.8条。4.7.8当管廊基坑周边排桩与管廊结构相结合，作为永久使说明
审核王卫东好校对沈健沁设计胡耘城私图集号
17GL203-1
