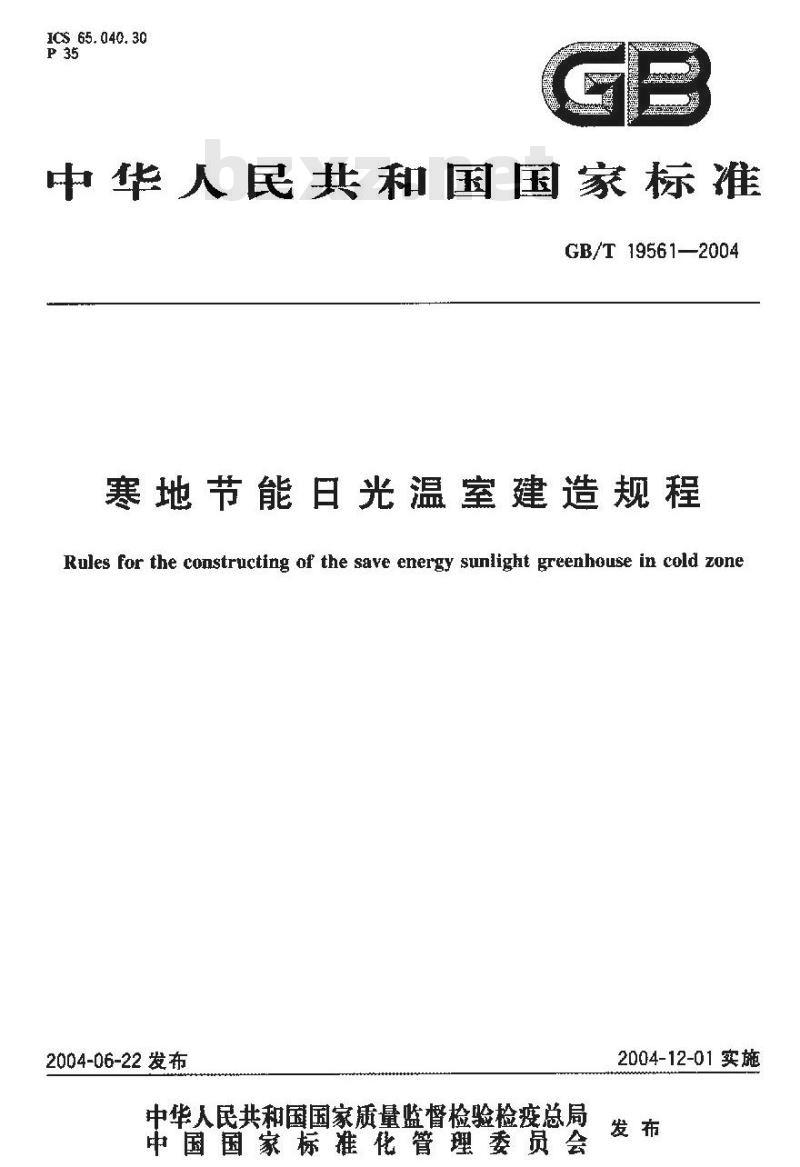

【国家标准(GB)】 寒地节能日光温室建造规程

ICS 65.040.30
中华人民共和国国家标准
GB/T19561—2004
寒地节能日光温室建造规程
Rules for the constructing of the save energy sunlight greenhouse in cold zone2004-06-22发布
中华人民共和国国家插量监督检验检疫总局中国国家标准化管理委员会
2004-12-01实施
GB/T 19561--2004

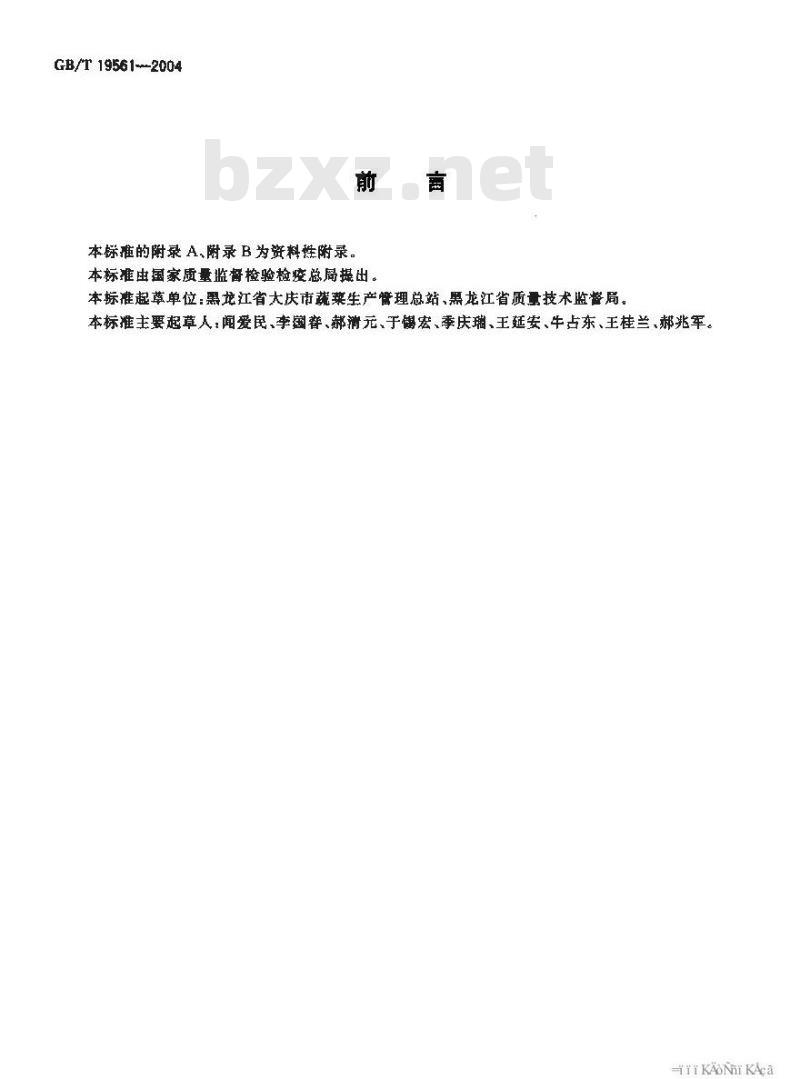

本综雅的附录A、附录B为资料性附录。本标难虫国家质量监督检验检疫总局摄出。本标准起草单位：黑龙江省大庆市蔬菜生产管理总站、黑龙江省质量技术监督局。本标主要起草人：闻爱民、李国、郝清元、于宏、季庆瑙、王延安、牛占东、王桂兰，郝兆军。iiKAoNiAca

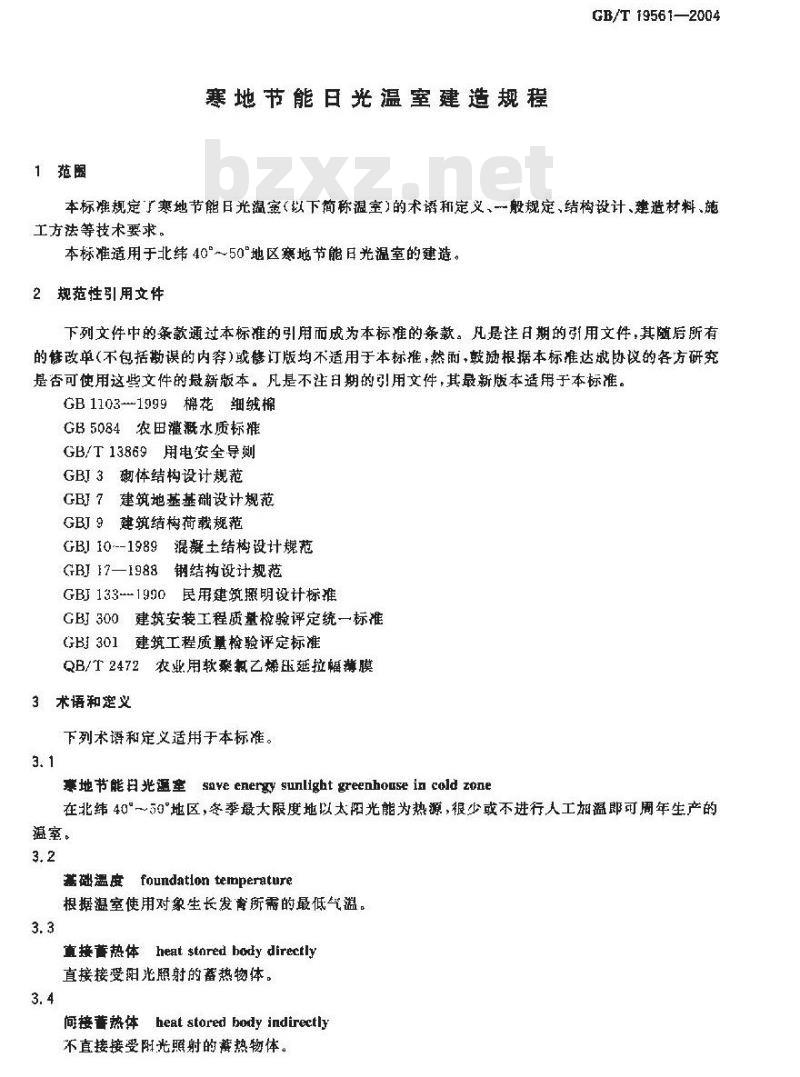

1范围
塞地节能日光温室建适规程
GB/T19561—2004
本标准规定丁广寒地节能日光阖宝（以下简称温室)的术语和定义，一般规定，结构设计、建造材料、施工方法等技术要求。
本标准适用于北纬40°～50°地区寒地节光温室的建造。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达城协设的各方研究甚否可使用这些文件的最新版本。凡是不注日期的引别用文件，其最新版本适用于本标准。GB1103-1999棉花细绒棉
GB5084农田灌溉水质标推
GB/T13869用电安全导测
GBJ3体结构设计规范
GBI7建筑地基基础设计规范
GBI9建筑结梅荷载规范
GB10--1989混凝主结构设计规范GBJ17—1988钢结构设计规范
GBJ133~~1990民用建筑照明设计标推GBI300建筑安装工程质量检验评定统一标准GBI301：建筑工程质量检验评定标准QB/T2472农业用软桑氧乙烯压延拉幅薄膜3术语和义
下列术语和定义适用于本标准。3. 1
事地节能日光温室saveenergysunlightgreenhouseincoldzone在北纬40°50\地区，冬季最大限度地以太阳光能为热源，很少或不进行人工加溢郎可周年生产的瘟室。
基础温度 foundatlon temperature根据温室使用对象生长发臂所需的最低气溢。3.3
直接蕾热体heat stored body directly直接接受阳光照射的蓄热物体。3.4
间接蕾热体heat stored body indirectly不直接接受附光照射的護热物体。GB/T19561—2004

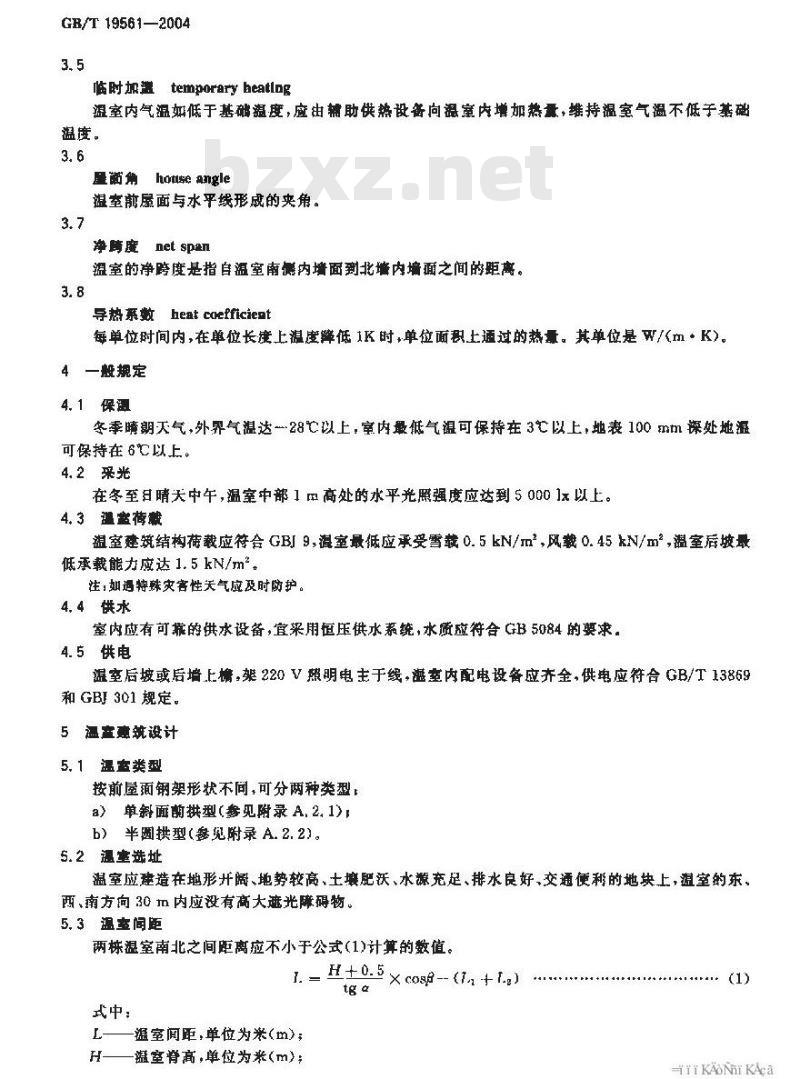

临时加溢temporarybeatlog
温室内气温如低于基磁温度，应由辅助供热设备向温室内增加热量，维持温室气温不低手基础温度。
量葡角 house angle
温奎前屋面与水平线形成的夹角。3.7
净跨度net span
温室的净跨度是指自温室南内墙面到北墙内墙面之间的距离。3.8
导热系数heat coefficieat
每单位时间内,在单位长境上温度降低 1K时,单位面积土通过的热量。其单位是 W/4. 1保湿
冬季畴期天气，外界气温达28℃以上，室内最低气温可保持在3芒以上，地表100mm深处地湿可保持在6℃以上。
4.2采光
在冬至日晴天中午，温案中部1高处的水平光照强度应达到5 0001元以上。4. 3温盆荷戴
温室建筑结构荐载应符合GB9,室最低应承受雪载0.5kN/m,风载0.45kN/m2,温室后坡最低承载能力应达1.5kN/m。
性;如玛特辣灾害性天气应及时防护。4. 4供水
室内应有可靠的供水设备，宜采用恒压供水系统，水质应符合GB 5084的要求。4.5供电
温室后坡或后墙上糖架220 V明电主于线，癌室内配电设备应齐金，供电应符合 GB/T 13869和GBJ301规定。
5温盘建筑设计
5.1温类型
按前屋面钢架形状不间，可分两种类型：a)单斜面前拱型(参见附录 A,2. 1)b）半圆拱型(参免附录A.2.2)。5. 2遍室选址
温室应建造在地形开阔、地势较高、土壤肥沃、水源充足、排水良好，交通便利的地块上，温室的东、西、南方向 30 m内应没有高大遮光障碍物。5. 3温率间距
两栋温室南北之间距离应不小于公式（1)计算的数值。1. = H+0. 5 × cos--(1 + f.)tge
L——温室间距，单位为米（m）；H溢室脊高，单位为来（m）
TKAMiKAca

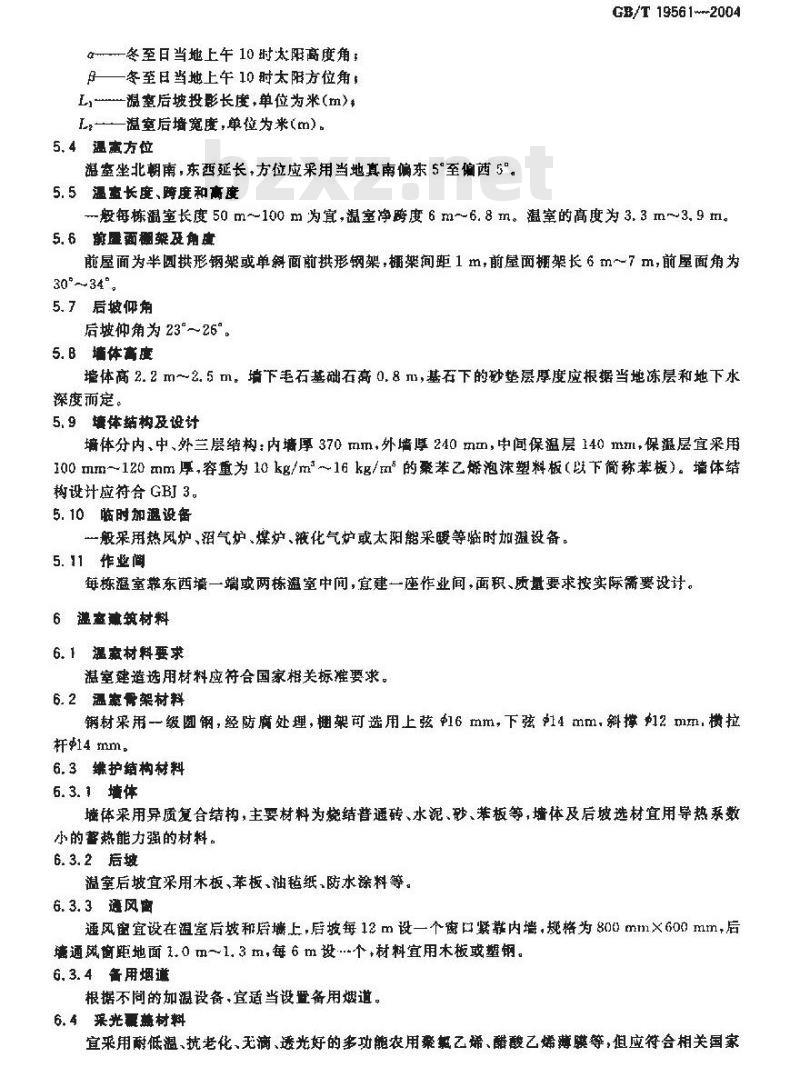

冬至日当地上午10时太阳高度角：—冬至日当地上午 10 时太阳方位角L,-温奎后坡投影长度,单位为米(斑)L?一温室后墙宽度，单莅为米(m）。5. 4温离方位
温坐北朝南，东西延长，方位应采用当地真南偏东5至偏西5”。5. 5 温直长度,跨度和离度
GB/T 19561~--2004
=般每栋温室长度 50 m~100 m 为宜,激室净跨度 6 m~6. 8 m。温室的高度为 3. 3 m~3. 9 m。5. 6 前虚面糖架疫角度
前屋面为半圆拱形钢架或单斜面前拱形钢架，桶架间距1m，前屋面棚架长6m~7m，前屋面角为30°~34°。
5.7后坡仰角
后坡仲角为23°～26°。
5. B墙体离度
体高 2. 2 m~2. 5 m。墙下毛石基础石高 0,8 Ⅱ1,基石下的砂垫层厚度应根据当地冻层和地下水深度而定。
5.9填体结构及设计wwW.bzxz.Net
墙体分内、中、外兰层结构：内墙厚370mm，外墙厚240mm，中间保温层140mIl，保温层宜采用100 mm～120 mm厚,容重为10 kg/m~～16 kg/m的苯乙烯泡沫塑料板(以下简称苯板）。增体结构设计应符合GBJ3。
5.10临时设备
般采用热风炉、沼气炉、煤炉、液化气炉或太阳郁采暖等临时加蕴设备。5. 11 作业间
每栋溢室掌东西墙一端或两栋溢室中间，宣建一座作业间，面积、质量要求按实际需要设计。6 温应难筑材料
6. 1 温衰材料要求
温室建避选用材料应符合国家关标推要求。6. 2温策骨架材料
锅材采用-级圆钢，经防脑处理，架可选用上弦16mm，下弦虹4mm，斜撑12mm，横拉托虹4mm。
6.3罐护结构材料
6. 3. 1墙体
墙体采用异质复合结构，主要材料为烧结替通砖、水泥、砂、举板等，墙体及后坡选材宜用导热系数小的蓄热能力强的材料。
6. 3,2后城
温室后坡宜采用木板、萍板、油毡纸、防水涂料等。6. 3. 3遵风窗
通风密宜设在温室后坡和后墙上，后坡每12m设一个窗口紧掌内墙，规格为800mm×600mm，后璃通窗距地面王.0m1.3m，每6m设*个，材料宜用木板或塑钢。6. 3. 4备用
根据不周的加温设备，宜适当设盘备用爆道。6. 4采光覆燕材料
宜来用耐低温、抗老化、无滴、透光好的多功舱农用聚氣乙烯、醋酸乙烯薄膜等，但应符会相关国家GB/T19561—2004
标准。使用的覆盖材料宜选用符合QB/T2472规定的要求。6.5间保.树料
温案外保温应使用棉被，一般棉被长宜超出温室屌面长度0.8m，宽2m~3m，单被每乎方米用棉不少于2kg为宜。棉花质量等级应符合GB1103—1999中4.1.1规定，四级梯以上要求，棉絮应弹开，用线拉网，网孔为100mm×100mm加对角线，牵针行距150mm。7温塞施工方法
7. 1 施工程序
土建应先砌主体墙，后翻前沿暗墙，如安装卷被机，宜在钢架与预埋件交连接整体焊接完工后，再焊卷被机的立柱。
7.2温查士建施工方法
7.2. 1 温重基础
温室基应来用毛石或红砖，毛石应采用M5.0水泥砂浆砌成，应采用浇混凝土地梁：地染配筋可直接在毛石或砖基硼上扎钢筋骨架,纵筋12 mm 圆钢12根，箍筋 tmm，每 200 mm设量一道，地染断面 0. 8 m× 0. 24 m1地乘混凝土强度等级为 C 20。 基础设计应符合 GBJ 7 相关规定。7.2.2墙质图梁
墙项图梁与地梁施工方法相同，但宽度为0.74m，施工时应按间距1m下预埋件。7.2.3连接坏
在后墙上 3 m~6 m应避一连接砖垛。垛宽,厚为 240 mm×240 mm,垛内应放拉筋。山墙的连接垛应从地梁砌至项梁。
7.2.4空心墙
空心墙应来取“一“砌法，即一层砂浆，三面刮浆，水泥砂浆应饱满，砂浆强度等级应大于M5.0内外砖缝采用1：2砂浆勾缝。
7.2.5伸缩瞳
温室主增体应每隔 50 留-道伸缩链。7.3温离的钢架施工方法
7.3.1选用材料
温室选用钢材应符合相关国家标难。7. 3.2焊接要求
钢架各焊接点，焊口应饱满、平滑；钢架模具应按设计的参数制作。下弦与水平染焊接处，焊口应长出 5h mm；上弦与水平梁焊接处应切乎。7.3.3捆架间设拉筋
椰架漆上下两点应与预瑾件焊接外，棚架与棚架之间应设四道水平粒筋。7.3.4温产后坡的施工
油毡防水层上包屋脊，下铺至挑檐；房檐应封闭，隔气层与木板用泡钉连接；钢骨架下端与墙中预埋件焊接。后坡通风窗宜用折叠式或翻板式窗扇。B扣棚
爆亲建好后应在当年霜冻前，选无风的喷天进行拍膜。薄膜的宽度宜超过面1.2m，长度宜趣过东西墙各1 m,四周应固定，每空压一线。9温塞质量要求
温室建筑质量应符合GBJ300和GBJ301相关质盒评定标准。KANiKAca
A,1温座平面示意密见A.1)
1—温室外填
2——保温层;
3———内增
4：橱架#
5—温室小墙;
6-——暗增及防寒为I
7——压线预埋件：
8——悼业间。
A.2遍鑫部面示意图
附录A
(资料性附录）
率结构示惠围
A.T温平面示意图
A.2.1单料面前拱型温毫削面示惠图（见图A,2)GB/T19561—2004
GA/T 19561--2004
1——棉被，
橱架：
一防塞華板！
4—暗墙：
5—温室后坡
—顶梁，
7-内墙；
8-外墙
保温层
-防寒土+
地梁，
地基。
图A.2单面前拱型谨面示意图
iiKAoNiKAca
A.2.2半圆拱型温盒创商示意润(见图A.3)0.60
橱架上弦
極架下弦
3—暗墙
双防寨沟：
5蕴室后坡，
6外；
7保通展：
8—内填，
半圆拱型温室劑面示意图
GB/T 19561—-2004
单位为米
GB/T19561—2004
附录B
(资料性附录)
温高常用建策材料的导热系数
温室常用建筑材料的导热系数（见表13.1）。表 B, 1温查常用观筑材料的导热系数材料名称
碳素材
混凝土板
干木板
亲氯乙烯
聚乙烯
千木屑
平板被璃
粘土砖砌体
油毡纸
粘土墙
聚翠乙烯泡沫板
材料名称
土坏埗
珍珠岩散料
空气(20℃）
矿渣棉
碎韬草
普通建筑砖
硬质乐氨髓泡
单位为瓦特每米开E尔文了
