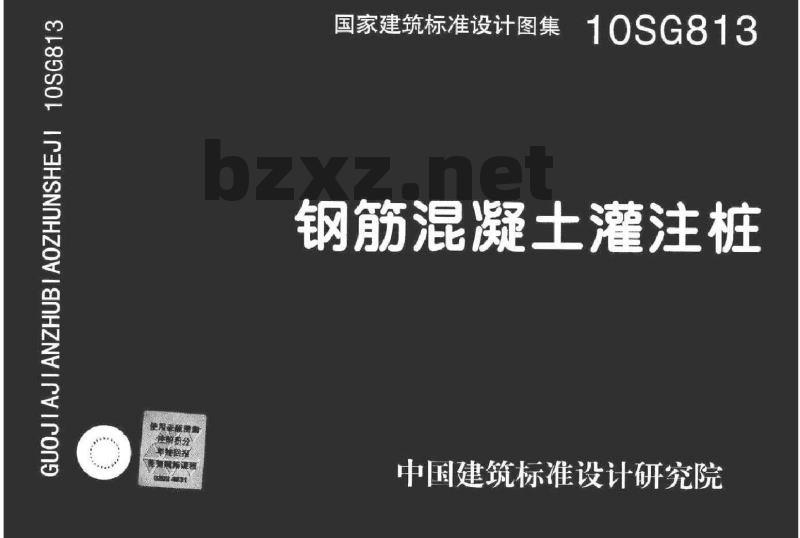

国家建筑标准设计图集
10SG813
钢筋混凝土灌注桩
中国建筑标准设计研究院

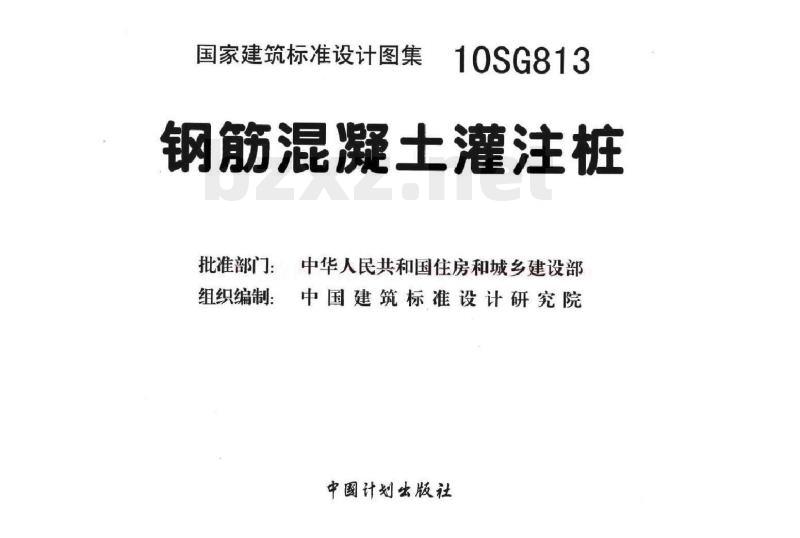

国家建筑标准设计图集
10SG813
钢筋混凝土灌注桩
批准部门：
组织编制：
中华人民共和国住房和城乡建设部中国建筑标准设计研究院
中國计划出版社

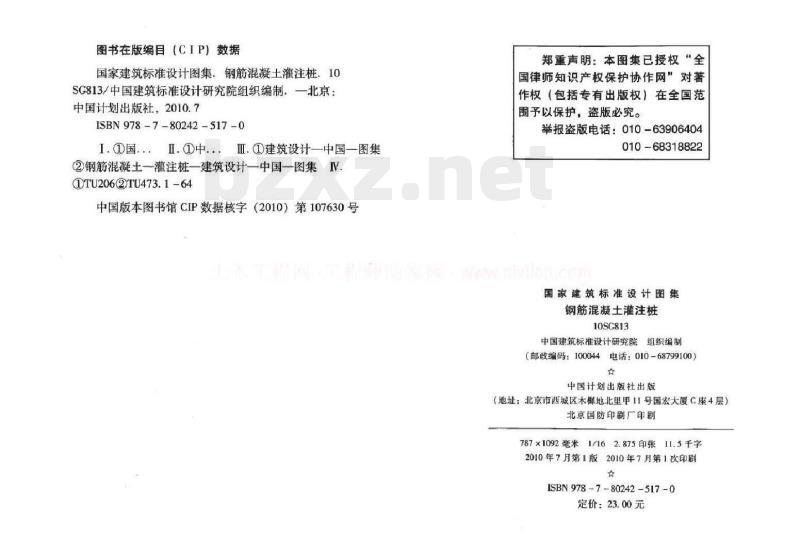

图书在版编目（CIP）数据
国家建筑标准设计图集。钢筋混凝土灌注桩：10SC813/中国建筑标准设计研究院组织编制，一北京：中国计划出版社，2010.7
ISBN978-7-80242-517-0
I.国...I.@中...
Ⅲ.①建筑设计一中国一图集
②钢筋混凝土一灌注桩一建筑设计一中国一图集IV.DTU2062TU473.1-64
中国版本图书馆CIP数据核字（2010）第107630号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。下载图集就来标准下载网
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
钢筋混凝土灌注桩
10SC813
中国建筑标准设计研究院组织编制（邮政编码：100044电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木辉地北里甲11号国宏大厦C座4层）北京国防印刷厂印刷
787×1092毫米1/162.875印张 11.5千字2010年7月第1版2010年7月第1次印刷ISBN978-7-80242-517-0
定价：23.00元

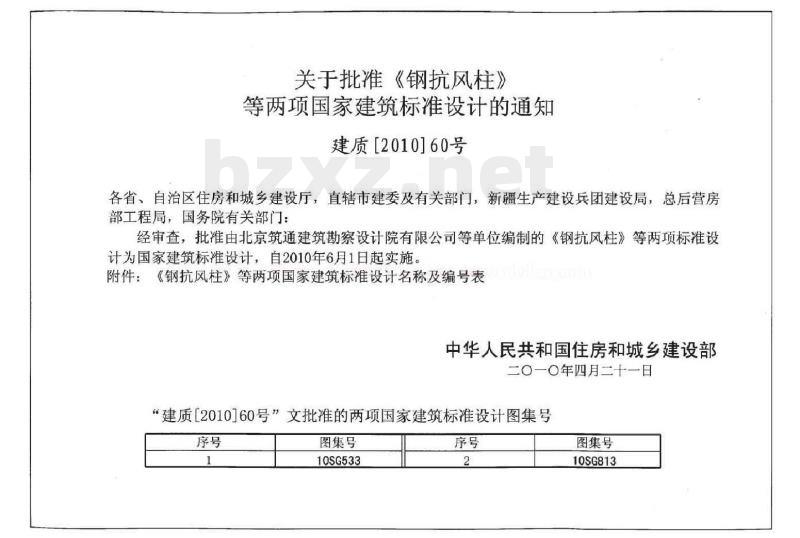

关于批准《钢抗风柱》
等两项国家建筑标准设计的通知建质［2010]60号
各省、自治区住房和城乡建设厅，直辖市建委及有关部门，新疆生产建设兵团建设局，总后营房部工程局，国务院有关部门：
经审查，批准由北京筑通建筑勘察设计院有限公司等单位编制的《钢抗风柱》等两项标准设计为国家建筑标准设计，自2010年6月1日起实施。附件：《钢抗风柱》等两项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一〇年四月二十一日
“建质[2010]60号”文批准的两项国家建筑标准设计图集号序号
图集号
10SG533
图集号
10SG813

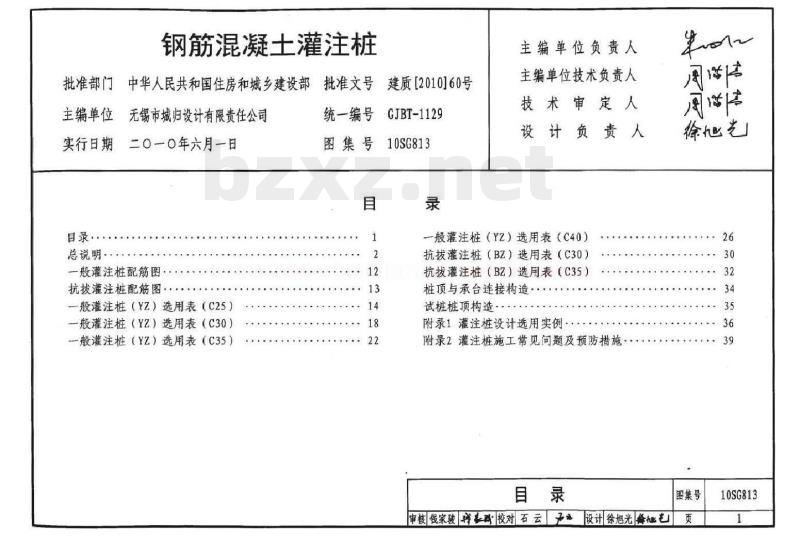

钢筋混凝土灌注桩
批准部门中华人民共和国住房和城乡建设部批准文号建质[2010]60号主编单位无锡市城归设计有限责任公司实行日期二〇一〇年六月一日
总说明·
一般灌注桩配筋图
抗拔灌注桩配筋图：
一般灌注（YZ）选用表（C25）
一般灌注桩（YZ）选用表（C30）一般灌注（YZ）选用表（C35）
统一编号
GJBT-1129
10SG813
图集号
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
一般灌注桩（YZ）选用表（C40）抗拔灌注桩（BZ）选用表（C30）抗拔灌注桩（BZ）选用表（C35）桩顶与承台连接构造：
试桩桩顶构造
附录1灌注桩设计选用实例
附录2灌注桩施工常见间题及预防措施目录
徐地艺
图集号
审核钱家骏#马校对石云子#设计徐旭光餐业艺10SG813
1编制依据
总说明
3代号：规格和标记
1.1本图集根据建设部建质函[2009]81号“关于印发《2009年国家建筑标准设计编制工作计划》的通知”进行编制。1.2设计依据
《建筑地基基础设计规范》CB50007-2002《建筑结构荷载规范》GB50009-2001（2006年版）《混凝土结构设计规范》GB50010-2002《工程结构可靠性设计统一标准》GB50153-2008《建筑地基基础工程施工质量验收规范》GB50202-2002《混凝土结构工程施工质量验收规范》CB50204-2002《建筑桩基技术规范》JGJ94-2008《建筑基检测技术规范》JGJ106-20032适用范围
2.1本图集灌注桩设计使用年限为50年，适用于一般工业与民用建筑的桩基础工程。
2.2本图集灌注桩按二类环境进行耐久性设计当用于三类、四类，五类环境中或设计使用年限大于5.0年时，应根据使用条件按有关规范进行耐久性设计2.3本图集灌注桩适用于我国非抗震设计以及抗震设防烈度不大于8度的地区。
3.1灌注桩代号与规格见表1。
表1灌注桩代号与规格选用索引
混凝王
强度等级
配筋型号
力学性能
索引页
一般灌注桩
C25.C30、C35.C40
抗拔灌注桩
C30、C35
A型、B型、C型、D型、E型、F型、G型400、500、600、700、800、
900、1000、1100、1200、
1300、14001500、1600
第14~29页
注：1一般灌注桩指受压和受水平力的桩；600、700、800、900、1000
第30-33页
2配筋型号根据配筋率不同分为A~G七种型号，3.2试桩桩顶构造与选用
3.2.1为设计提供依据的试验桩，应按试验荷载对椎身强度进行验算，防止因桩身强度不足影响试桩结果；必要时，应对试桩进行设计。
3.2.2本图集提供2种试桩桩顶构造供设计与施工人员选用，相应构造图见本图集第35页。
总说明
图集号
审核 钱家骏转豪路校对徐旭光价地艺设计石云子页10SG813
3.3灌注桩标记
3.3.1一般灌注柱
箍筋加密区长度L1
上段配筋长度L2
桩径（mm）
桩长(m）
下段配筋长度L31
柱长L
L-L1L2/×.L3/×
混凝土强度等级
下段配筋长度（m）/下段纵能
箍筋加密区长度（m）
注：1
上段配筋长度（m）/上段纵筋
雪纵筋不截断时，可不标注L3/×项；当上段配筋或下段配筋与选用表中“建议纵筋配置”栏选筋相同时：可直接填写相应配筋型号3当设计人员另行配置纵筋时，应确保纵筋配筋率不小于表中值例如：某受水平力灌注桩，桩径800mm，桩长30m，经设计计算上段配筋长度为20m，下段配筋长度为10m，加密区长度为6m，上段纵筋12虫20（即E型），下段纵筋6虫20，混凝土强度等级C35
标记为：
YZ800-30-6.20/E，10/620-C35
例妇：
算配筋
混凝土强度
压灌注桩，桩径700mm，框长30m，经设计计2.0mm
加密区长度为3.5m，纵筋8160即C型）.030，标记为：
YZ700-30-3.5,20/C-C30
3.3.2抗拔灌注柱
上段配筋长度LI
BZX--LI/×,
桩径（mm）
桩长(m)
混凝土强度等级
下段配筋
上段配筋长度（m）/上段配筋
当纵筋不截断时，可不标注LI/×项：桩端
当上段配筋或下段配筋与选用表中“建议纵筋配置”栏选筋相同时，可直接填写相应配筋型号当设计人员另行配置纵筋时，应确保纵筋配筋率不小于表中值且纵筋直径不大手“建议纵筋配置栏所示纵筋直径，例如：某抗拔灌注桩，桩径600mm，柱长15m，经设计计算上段配筋长度10m，上段纵筋12+20（即F型），下段纵筋6±20（即C型），混凝土强度等级C30，标记为：BZ600-15-10/F,C-C30
4材料
4.1混凝土
4.1.1混凝土质量控制应符合《混凝土质量控制标准》GB50164-92的规定
4.1.2灌注桩混凝土耐久性基本要求见表24.1.3水泥：水泥质量应符合《通用硅酸盐水泥标准》总说明
审核钱家骏李象联校对徐旭光榆地艺设计石云大衣图集号
10SG813
GB175-2007的规定。
表2二类环境桩基结构混凝土耐久性的基本要求最大
环境类别
水灰比
水泥用量
（kg/m）
混凝土
强度等级
注：1氯离子含量系指其与水泥用量的百分率；最大
氯离子含量
（%）
碱含量
(kg/m）
2当混凝土中加入活性掺合料或能提高耐久性的外加剂时，可适当降低最小水泥用量；
3当使用非碱性活性骨料时，对混凝土中碱含量不作限制：4当有可靠工程经验时，表中混凝土最低强度等级可降低一个等级4.1.4骨料：灌注桩混凝土中不宜采用堆积密度较小的轻骨料。细骨料应采用洁净天然、级配合理、质地坚硬的中粗砂，其质量应符合《建筑用砂》GB/T14684-2001的规定，不得采用未经淡化的海砂：粗骨料其最大粒径不得大于钢筋笼主筋最小净距的1/3，且不大于40mm，其质量应符合国家标准《建筑用砂、碎石》GB/T14685-2001的规定。4.1.5外加剂：混凝土中掺用的外加剂质量及应用技术应符合《混凝土外加剂》GB8076-2008的规定。掺入外加剂前，必须先经过试验，以确定外加剂的使用种类，掺入量和掺入程序。4.2钢筋
4.2.1钢筋采用HPB235HRB335、HRB400级钢筋，其质量应符合《钢筋混凝土用钢》GB1499及相关规范的规定。4.2.2焊条应采用与主体钢材强度相适应的型号，并应符合现行标准。
5构造要求
5.1本图集中灌注桩纵筋保护层厚度为50mm，当不能满足实际工程的耐久性要求时，应根据实际情况进行调整。5.2受水平荷载的桩，主筋不应小于8虫12：对于抗压桩和抗拨桩，主筋不应少于6虫10：纵向主筋应沿桩身周边均匀布置，其净距不应小于60mm。
5.3受水平荷载较大的桩基、承受水平地震作用的桩基以及考虑主筋作用计算桩身受压承载力时，桩顶以下5D范围内的箍筋应加密：当框身位于液化土层范围内时箍筋应加密。5.4钢筋笼制作
5.4.1钢筋笼可整段或分段制作。一般情况下分段制作的钢筋笼，其接头可采用焊接或机械接头。其质量应符合国家现行标准《钢筋机械连接通用技术规程》JGJ107-2003、《钢筋焊接及验收规程》JGJ18-2003和《混凝土结构工程施工质量验收规范》GB50204-2002的要求。
5.4.2钢筋笼位于同一连接区段内的焊接或机械连接接头不得超过主筋总数的50%。接头的连接区段长度为35d（d为较大主筋直径），宜不小于500mm。
5.5配筋长度：
5.5.1端承型桩和位于坡地，岸边的基桩应沿桩身等截面或变截面通长配筋。
总说明
图集号
审核钱家骏转商校对徐旭光徐他设计石云子衫页
10SG813
5.5.2摩擦型灌注桩配筋长度不应小于2/3框长；当受水平荷载时，配筋长度尚不宜小于4.0/α。其中α为桩的水平变形系数，由公式a=（km）计算得出。公式中k为桩水平变形系数的比例系数，可近似按桩径由表3查得：m为桩侧土水平抗力系数的比例系数，宜通过单桩水平静载试验确定，当无静载试验资料时可按《建筑桩基技术规范》表5.7.S取值。表3
桩水平变形系数的比例系数K
桩径（mm）
桩径（mm）
5.5.3受负摩阻力的桩、因先成桩后开挖基坑而随地基土回弹的桩，其配筋长度应穿过软弱土层并进入稳定土层，进入的深度不应小于（2~3）D（D为桩径）5.5.4对于受地震作用的基框，桩身配筋长度应穿过可液化土层和软弱土层，进入稳定土层的长度应按计算确定对于碎石土，，粗、中砂，密实粉土，坚硬黏性土尚不应小于（2~3)D对于其他非岩石士尚不宜小于（4-5)D5.5.5抗拔框及因地震作用、冻胀或膨胀力作用而受拔力的桩，应等载面或变载面通长配筋。5.6灌注桩变截面配置纵筋时纵筋的截断：5.6.1当灌注柱处于淤泥或淤泥质土层与较硬土层交互分布的场地时
纵筋截断点不宜设置在淤泥或淤泥质土内5.6.2对于受地震作用的灌注桩，纵筋截断点位置不宜设置在可液化土层内。
6桩身承载力设计原则
6.1本图集给出桩身受压承载力设计值、受弯承载力设计值、大小偏心界限压弯承载力设计值、受剪承载力设计值、受拉承载力设计值、抗裂承载力标准值，设计人员可根据具体受力状况选用。
6.2桩身轴心受压承载力
荷载效应基本组合下的桩身轴心受压承载力设计值；
基桩成桩工艺系数，千作业灌注桩取0.9，泥浆护壁或套管护壁灌注桩取0.7~0.8：。混凝土轴心抗压强度设计值；A桩身截面面积；
注：对于高承台基桩桩身穿越可液化土或不排水抗剪强度小于10kPa的软弱土层的基柱应按《建筑桩基技术规范》第5.8.4条规定考虑压屈影响，对本图集给定框身受压承载力设计值作折减6.3身压弯承载力设计值
6.3.1桩身受弯承载力设计值
总说明
sina+sina
图集号
审核钱家骏中总路校对石云衣设计徐旭光徐他艺页
10SG813
式中M.-
桩身抗弯承载力设计值：
受弯构件矩形应力图应力取值为混凝土轴心抗压强度设计值时的折减系数；桩身截面面积；
纵向主筋抗拉强度设计值；
纵向主筋截面面积；
桩身截面半径：
纵向主筋重心所在圆周的半径；对应于受压区混凝土截面面积的圆心角（rad）与2开的比值，由公式
解得；
+(α-α)f,A=0
一纵向受拉钢筋截面面积与全部纵向钢筋截面面积的比值α，=1.25-2α，当α>0.625时，取α,=0。
6.3.2桩身大小偏心界限压弯承载力设计值sin2ap
N,=aafA
+(αg-α)f,A
sina+sinαb
式中N一桩身大小偏心界限压弯承载力中的轴向压M
力值；
桩身大小偏心界限压弯承载力中的弯矩值；桩身大小偏心界限状态下对应于受压区混凝土截面面积的圆心角（rad）与2元的比值，由截面相对受压区高度=解得
纵向受拉钢筋截面面积与全部纵向钢筋截面面积的比值αb=1.25-2αg
6.4桩身受剪承载力设计值
Awrcosa)
V.=(1.9712yJr*+1.6f%
式中V
桩身受剪承载力设计值；
混凝土轴心抗拉强度设计值；
桩身截面半径；
一箍筋抗拉强度设计值；
一同一截面内箍筋各肢的全部截面面积箍筋与桩身正截面所成角度；
箍筋间距。
6.5身受拉承载力设计值
Nu=f,As
式中Nu
桩身轴心受拉承载力设计值；
一纵向主筋截面面积；
一纵向主筋抗拉强度设计值。
总说明
图集号
审核钱家骏我家路校对石云设计徐旭光价地艺页
10SG813
6.6桩身受拉抗裂承载力标准值
w<0.2时，
1.9c+0.08da
0.2≤≤1.0时，
1.0<时，
式中业
1.9c+0.08
omaxEA
1.9c+0.08m
裂缝间纵向受拉钢筋应变不均匀系数，为1.1-0.65VJa4
身受拉抗裂承载力标准值：
凝土轴心抗拉强度标准值：
裂缝宽度限值：
纵向主筋等效直径：
构件受力特征系数，
纵向受拉钢筋配筋率，当P<0.01时取Pte=0.01;
钢筋弹性模量：
最外层纵向受拉钢筋外边缘至桩外边缘的距离，本图集中均取50mm。
7图集选用方法
7.1桩基设计时，应根据工程地质资料、使用功能和受力特征分别进行桩基的坚向承载力计算和水平承载力计算，确定基桩的直径及长度。
7.2本图集选用表中提供的性能指标仅用于桩基础工程设计中桩身结构承载能力极限状态及正常使用极限状态的计算及验算。
7.3选用原则
7.3.1对于主要承受压力的桩，应满足：N≤N
当考虑地震作用时，式中N应除以承载力抗震调整系数YRE（YRE取值根据《建筑抗震设计规范》的规定确定）式中N
荷载效应基本组合下的桩身轴向压力设计值：
总说明
审核钱家骏转家路校对石云大设计徐旭光徐地艺图集号
10SG813
7.3.2对于偏心受压的桩，应满足：N
I(N.-N.)+N
M≤兴(M,-M.)+M
式中N_
荷载效应基本组合下的桩身偏心压力设计值；M
荷载效应基本组合下的桩身弯矩设计值；V荷载效应基本组合下的桩身剪力设计值。考虑地震作用时：
M(N,-N.)+N./YRE
M≤兴(M-M.)+M./YRE
V≤V/YRE
也即当荷戴效应基本组合下桩身偏心压力设计值与桩身弯矩设计值所确定点处于图中阴影线所示范围内时（见图1）表示所选桩型与配筋满足设计要求。7.3.3对于抗拔桩，应满足：
N≤Nbu
N,≤N
当考虑地震作用时，式中N应除以承载力抗震调整系数YRE
式中N
CNo/Ye
7.4选用示例
荷载效应基本组合下的桩身轴向拉力设计值：荷载效应标准组合下的桩身轴向拉力设计值。MM
（NE）
(Ma/Y)（KN.m）
图1桩身压弯承载力设计值选用
【例1】轴心受压桩
某工程根据工程地质情况及基框的坚向承载力特征值，采总说明
审核钱家骏鸡象校对石云设计徐旭光价地光图集号
10SG813
