【国家标准(GB)】 带电作业用绝缘手套

ICS13.340.40
中华人民共和国国家标准
GB/T17622—2008
代替GB17622—1998
带电作业用绝缘手套
Live working-gloves of insulating material（IEC60903：2002,MOD）
2008-09-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08-01实施

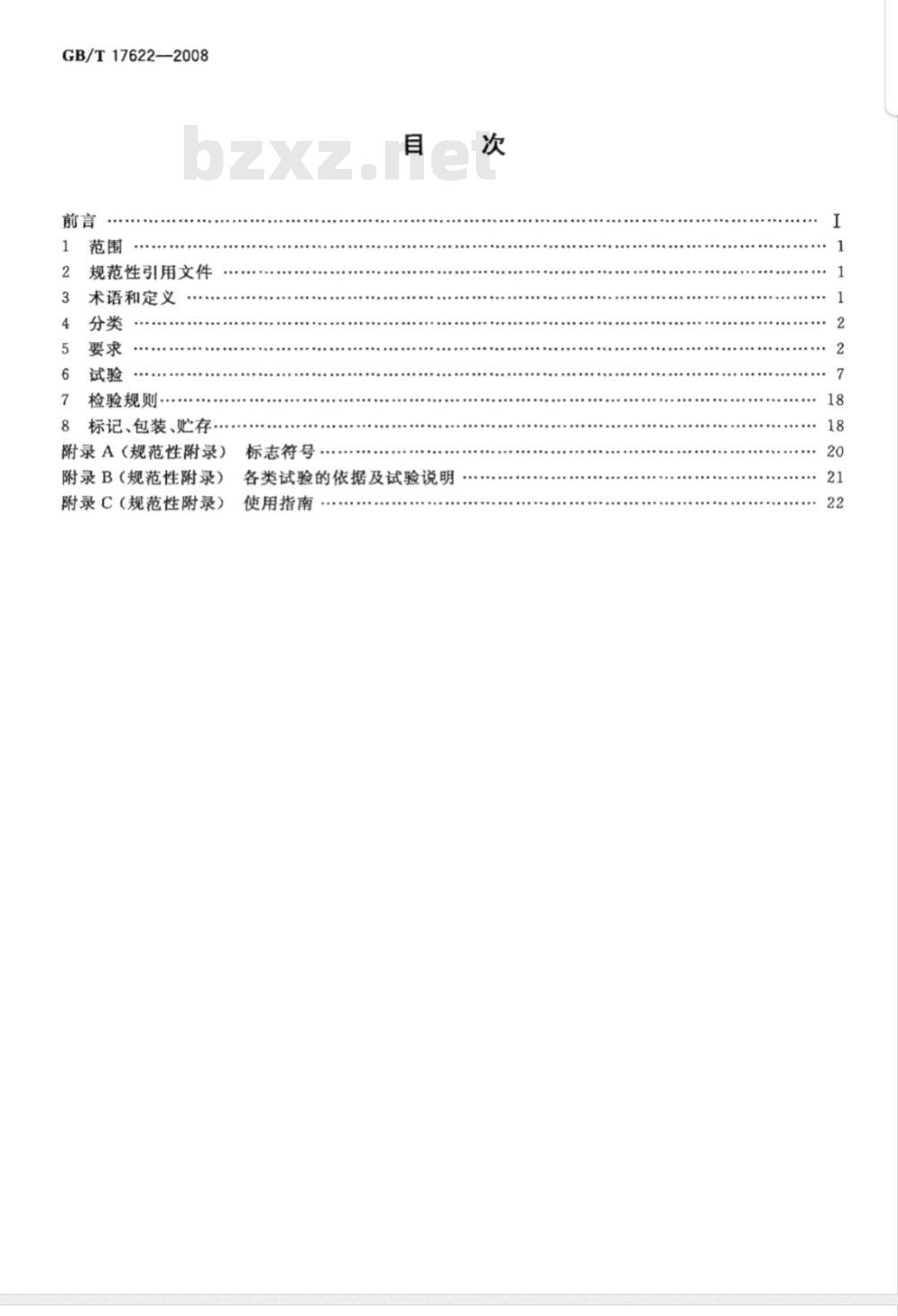

GB/T17622—2008
规范性引用文件
术语和定义
检验规则·
标记、包装、贮存
附录A（规范性附录）
附录B(规范性附录）
附录C（规范性附录）
标志符号
各类试验的依据及试验说明
使用指南

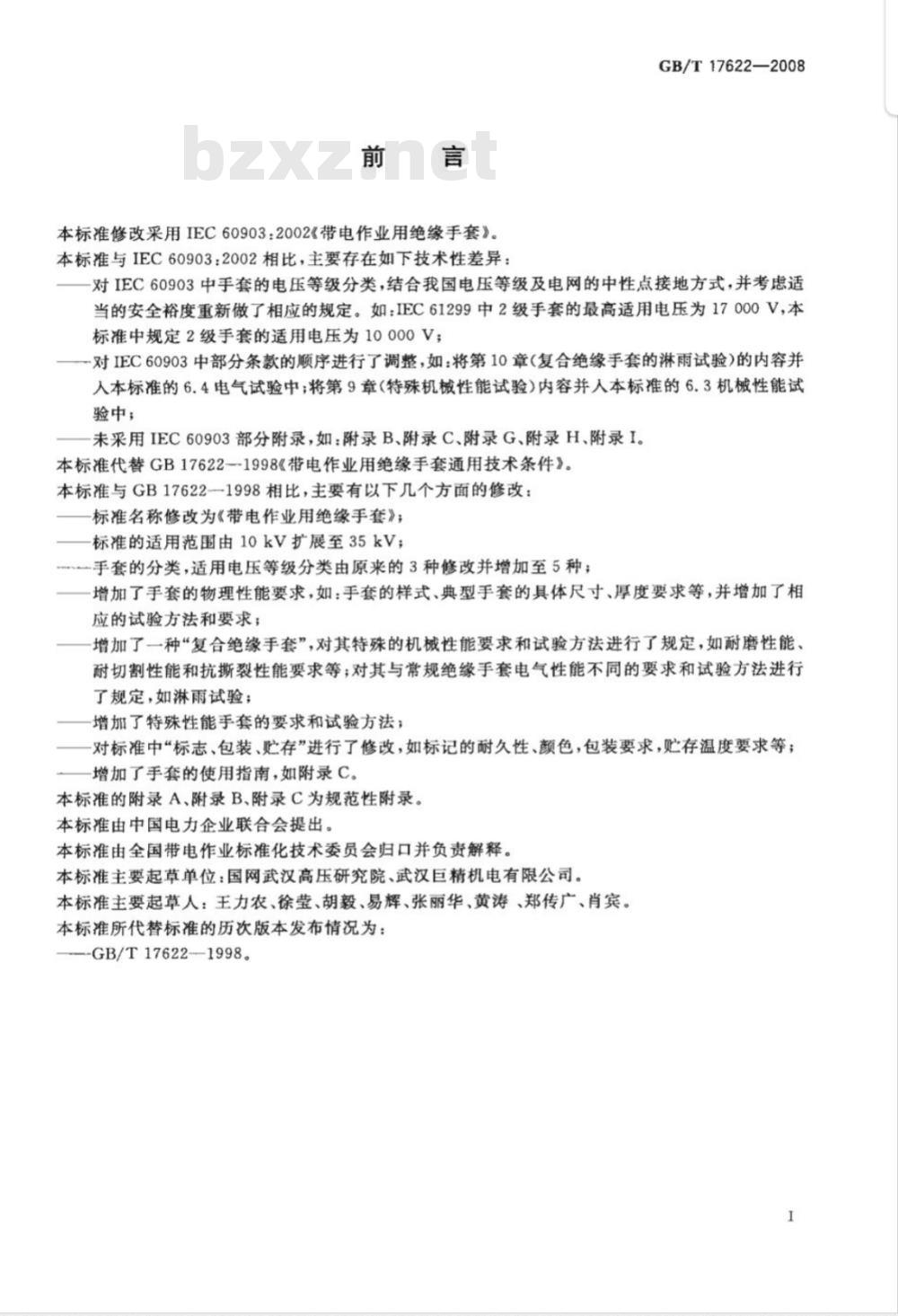

本标准修改采用IEC60903：2002《带电作业用绝缘手套》。本标准与IEC60903：2002相比，主要存在如下技术性差异：GB/T17622—2008
对IEC60903中手套的电压等级分类，结合我国电压等级及电网的中性点接地方式，并考虑适当的安全裕度重新做了相应的规定。如：IEC61299中2级手套的最高适用电压为17000V，本标准中规定2级手套的适用电压为10000V；一一对IEC60903中部分条款的顺序进行了调整，如：将第10章（复合绝缘手套的淋雨试验）的内容并人本标准的6.4电气试验中；将第9章（特殊机械性能试验）内容并人本标准的6.3机械性能试验中；
未采用IEC60903部分附录，如：附录B、附录C、附录G、附录H、附录I。本标准代替GB17622—1998《带电作业用绝缘手套通用技术条件》。本标准与GB17622—1998相比，主要有以下几个方面的修改：标准名称修改为《带电作业用绝缘手套》；标准的适用范围由10kV扩展至35kV；手套的分类，适用电压等级分类由原来的3种修改并增加至5种；增加了手套的物理性能要求，如：手套的样式、典型手套的具体尺寸、厚度要求等，并增加了相应的试验方法和要求；
增加了一种“复合绝缘手套”，对其特殊的机械性能要求和试验方法进行了规定，如耐磨性能、耐切割性能和抗撕裂性能要求等；对其与常规绝缘手套电气性能不同的要求和试验方法进行了规定，如淋雨试验；
增加了特殊性能手套的要求和试验方法；对标准中“标志、包装、贮存”进行了修改，如标记的耐久性、颜色，包装要求，贮存温度要求等；一增加了手套的使用指南，如附录C。本标准的附录A、附录B、附录C为规范性附录。本标准由中国电力企业联合会提出。本标准由全国带电作业标准化技术委员会归口并负责解释。本标准主要起草单位：国网武汉高压研究院、武汉巨精机电有限公司。本标准主要起草人：王力农、徐莹、胡毅、易辉、张丽华、黄涛、郑传广、肖宾。本标准所代替标准的历次版本发布情况为：—GB/T17622—1998。

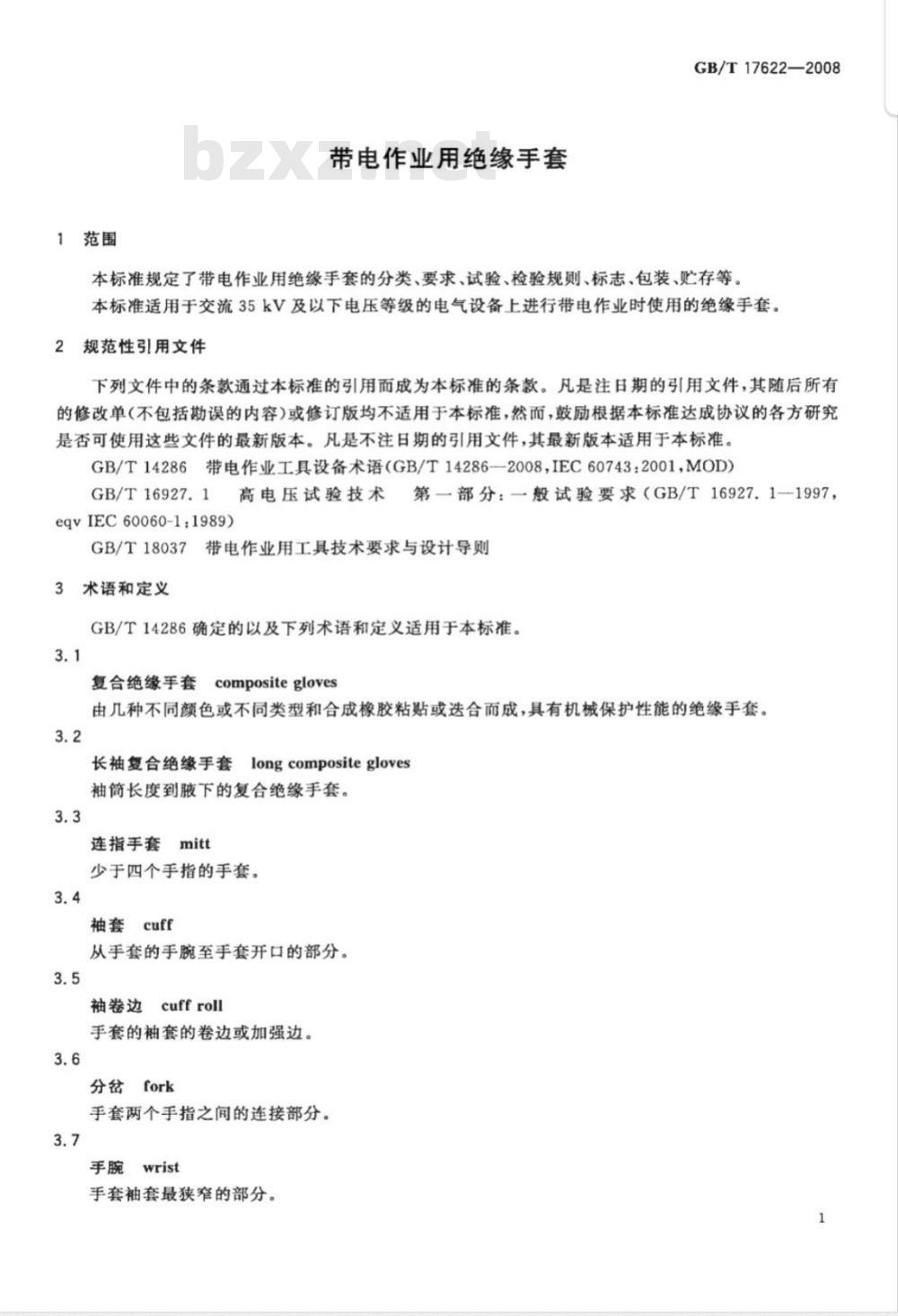

1范围
带电作业用绝缘手套
GB/T17622—2008
本标准规定了带电作业用绝缘手套的分类、要求、试验、检验规则、标志、包装、贮存等。本标准适用于交流35kV及以下电压等级的电气设备上进行带电作业时使用的绝缘手套。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T14286带电作业工具设备术语（GB/T14286—2008，IEC60743：2001，MOD）GB/T16927.1高电压试验技术第一部分：一般试验要求（GB/T16927.1一1997，eqvIEC60060-1:1989)
GB/T18037带电作业用工具技术要求与设计导则3术语和定义
GB/T14286确定的以及下列术语和定义适用于本标。3.1
套compositegloves
复合绝缘手套
由几种不同颜色或不同类型和合成橡胶粘贴或送合而成，具有机械保护性能的绝缘手套。3.2
长袖复合绝缘手套
longcompositegloves
袖筒长度到腋下的复合绝缘手套。3.3
连指手套
少于四个手指的手套。
袖套cuff
从手套的手腕至手套开口的部分。3.5
袖卷边cuffroll
手套的袖套的卷边或加强边。
分岔fork
手套两个手指之间的连接部分。3.7
手腕wrist
手套袖套最狭窄的部分。
GB/T17622—2008

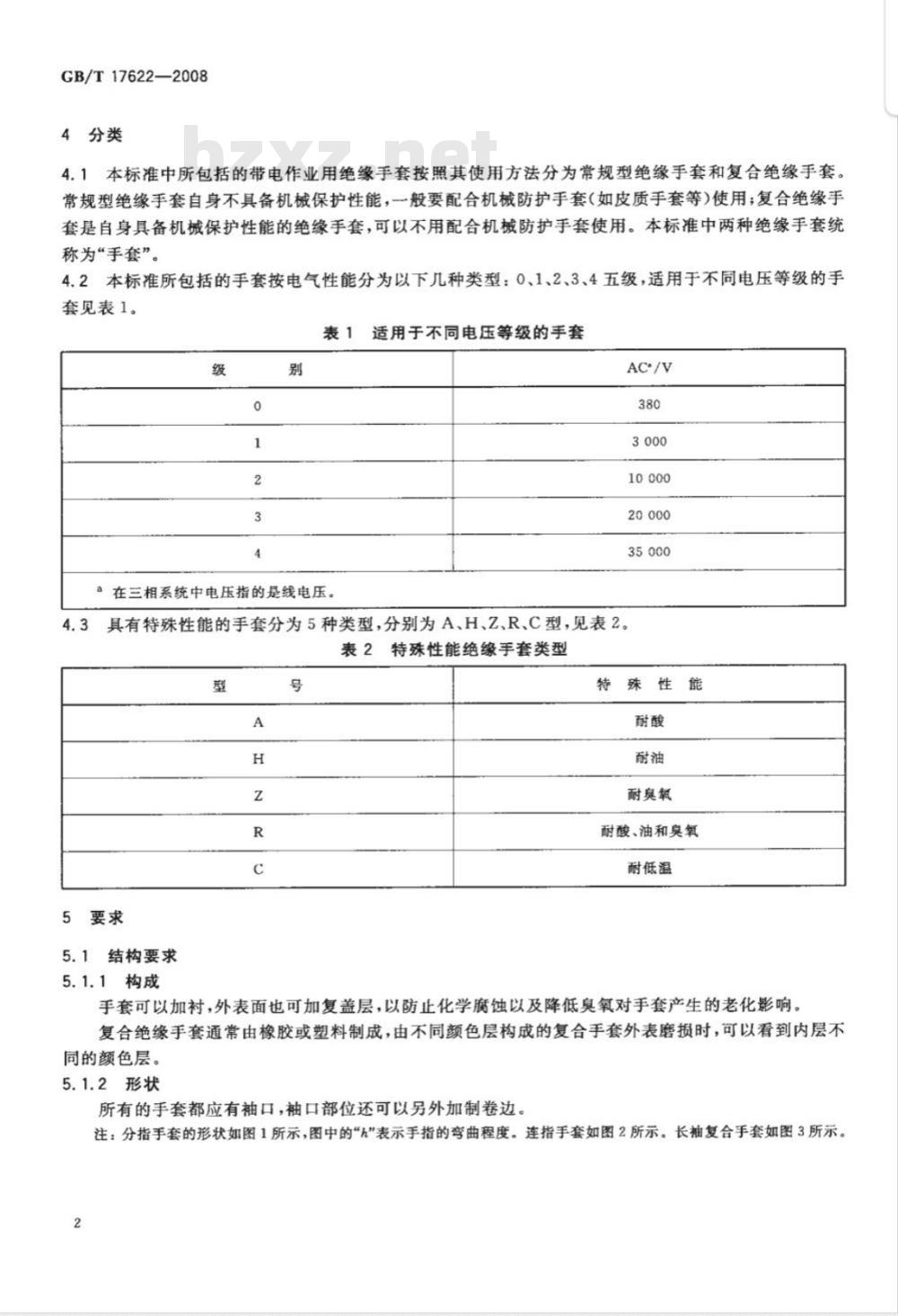

4分类
4.1本标准中所包括的带电作业用绝缘手套按照其使用方法分为常规型绝缘手套和复合绝缘手套常规型绝缘手套自身不具备机械保护性能，一般要配合机械防护手套（如皮质手套等）使用；复合绝缘手套是自身具备机械保护性能的绝缘手套，可以不用配合机械防护手套使用。本标准中两种绝缘手套统称为“手套”。
4.2本标准所包括的手套按电气性能分为以下几种类型：0、1、2、3、4五级，适用于不同电压等级的手套见表1。
表1适用于不同电压等级的手套
在三相系统中电压指的是线电压。AC·/V
4.3具有特殊性能的手套分为5种类型,分别为A、H、Z、R.C型，见表2。表2特殊性能绝缘手套类型
5要求
5.1结构要求
5.1.1构成
特殊性能
耐臭氧
耐酸、油和臭氧
耐低温
手套可以加衬，外表面也可加复盖层，以防止化学腐蚀以及降低臭氧对手套产生的老化影响。复合绝缘手套通常由橡胶或塑料制成，由不同额色层构成的复合手套外表磨损时，可以看到内层不同的颜色层。
5.1.2形状
所有的手套都应有袖口，袖口部位还可以另外加制卷边。注：分指手套的形状如图1所示，图中的“\表示手指的弯曲程度。连指手套如图2所示。长袖复合手套如图3所示。2
图1分指手套
GB/T17622—2008
5.1.3尺寸
手套长度如表3所示。
a表示仅复合绝缘手套有。
连指手套
图3长袖复合绝缘手套
表3手套长度
无卷边
平袖口
卷边袖口
长度/mm
b复合手套长度偏差允许土20mm，其余类型手套长度偏差均为士15mm，4
GB/T176222008
对圆弧型袖口手套如图4所示，其长度长边与短边之间的差值L，绝缘手套为50mm士6mm，复合绝缘手套为100mm士12mm。
圆弧型袖口绝缘手套
除总长度L外，其他尺寸规格供测量时参考，不作为强制性的规定，典型手套的尺寸见表4。表4典型手套的尺寸
部位说明
手掌周长
手腕周长
袖口周长
手指周长
手掌宽度
手腕到中指尖长度
大拇指基线到中指尖长度
中指弯曲中点高度
手指长度
表示手套长度。
5.1.4厚度
手套的最小厚度应以能通过5.3规定的电气性能要求来确定。为了保证手套的柔软性，手套平面的最大厚度如表5所示。规
单位为毫米
GB/T17622-—2008
表示还在制订中。此内容来自标准下载网
表示没有此种型号手套，
绝缘手套
手套的最大厚度
厚度/mm
复合手套
对于特殊类型的A,H、Z和R类手套所需增加的额外厚度不应超过0.6mm。5.1.5工艺及修整
手套应通过试验和检查确定内外表面有无有害的和有形的表面缺陷。长袖复合手套
有害的、有形的表面缺陷是指：针孔、裂纹、砂眼、割伤、嵌入导电杂物和明显的压模痕迹。无害的、有形的表面缺陷是指：呈现在手套内外侧表面的不平整，这些表面缺陷表现为模压痕迹，实际上是合成橡胶的隆起物或凹陷。5.2机械性能要求
5.2.1拉伸强度及扯断伸长率
平均拉伸强度应不低于16MPa。
平均扯断伸长率应不低于600%。5.2.2拉伸永久变形
拉伸永久变形不应超过15%。
5.2.3绝缘手套特殊机械性能要求绝缘手套还应具有防机械刺穿性能，平均抗机械刺穿强度应不小于18N/mm。5.2.4
复合绝缘手套特殊机械性能要求应具有防机械刺穿性能，抗机械刺穿力不得小于60N；应具有耐磨性能，平均磨损量不得大于0.05mg/r；应具有抗切割性能，耐切割指数应不小于2.5；应具有抗撕裂性能，抗撕裂强度不得小于25N。5.3电气性能要求
手套应能通过交流验证电压试验和耐受电压试验，验证电压下泄漏电流值应满足表6的要求。表6电气绝缘性能要求
交流试验
验证试验电压/
最低耐受电压/
验证电压下泄漏电流?/mA
手套长度/mm
≥460
a本表中所规定的泄漏电流值仅适用于绝缘手套，对复合绝缘手套另有规定。注1：N/a表示无适用值。
直流试验
验证试验电压/
最低耐受电压/
注2：在正常使用时，其泄漏电流值会比试验值要小，因为试验时试品与水的接触面积比在进行带电作业时的接触面积大，并且验证试验电压比最大使用电压要高注3：对于预防性试验(手套没有经过预湿处理)，泄漏电流规定值应相应降低2mA。6
GB/T17622—2008
长袖复合绝缘手套应能通过表6中的验证电压试验和耐受电压试验，其进行淋雨试验时表面泄漏电流值应满足表7的要求。
长袖复合绝缘手套淋雨试验要求表7
5.4耐老化性能要求
试验电压/
试验时间/
最大泄漏电流值/
经热老化处理后的试品，拉伸强度应不低于老化前试验值的80%，拉伸永久变形不应超过15%，并应在不经过吸潮处理情况下通过验证电压试验。5.5热性能要求
5.5.1耐低温性能
手套按照6.6.1方法经低温处理试验后，经目测应无破损、断裂和裂缝，并在不经过预湿处理情况下通过验证电压试验。
5.5.2阻燃性能试验
手套按照6.6.2进行阻燃试验，在火焰退出后，观察试品上火焰的蔓延情况，经过55s，如果燃烧火焰未蔓延至试品末端55mm基准线处，则试验合格。5.6特殊性能要求
5.6.1耐酸性能
A类手套应具有耐酸性能。试品在经过酸液浸泡处理后，应能通过以下试验：验证电压试验（无需预湿处理）；一拉伸强度和扯断伸长率试验，浸酸后试验值不得低于浸酸前试验值的75%。5.6.2耐油性能
H类手套应具有耐油性能。试品在经过浸油处理后，应能通过以下试验：验证电压试验(无需预湿处理)；拉伸强度和扯断伸长率试验，浸酸后试验值不得低于浸酸前试验值的50%。5.6.3耐臭氧性能
Z类手套应具有耐臭氧性能。试品经过臭氧环境处理后，外观检查应无裂痕，并能通过验证电压试验（无需预湿处理）。
5.6.4耐酸、油和臭氧综合性能
R类手套应同时具有耐酸性、耐油性和耐臭氧性能。5.6.5耐极低温性能
C类手套应具有耐极低温性能。试品经过极低温处理后，经目测应无破损、断裂和裂缝，并在不经过吸潮处理情况下通过验证电压试验。6试验
6.1一般要求
试验包括型式试验、抽样试验、预防性试验和验收试验。经过型式试验和抽样试验的试品不得再使用。各类型试验所需试品的数量及试验顺序见附录A。经过外观检查的试品还可用于其他试验。除应进行预湿处理的试品外，均应在温度为23℃土2℃和相对湿度为50%士5%的环境中预置2h士0.5h。
GB/T17622—2008
6.2外观检查和测量
6.2.1外观检查
对手套的外观应进行目视检查。6.2.2尺寸检查
手套长度的测量应从手套中指开始，量至袖口边缘。测量时，手套应呈自然松弛状态，袖口边缘应与测量线垂直。
测量圆弧形袖口手套长度时，手套应呈自然松弛状态，沿着长度的平行线进行测量，如图1所示。6.2.3厚度
厚度测量点应分散于整只手套表面，手掌部位不少于4个测量点，手背部位不少于4个测量点，大拇指和食指部位不少于1个测量点。测量应使用于分尺或其他能够达到如此精度的测量仪器。于分尺的精度应不低于0.02mm，并具有直径约为6mm的测量杆和直径为3.17mm士0.25mm加压爪。加压爪施力为0.83N士0.03N。被试手套要得到足够的支撑，以使千分尺测量的平面不受力。6.2.4工艺及成型
按5.1.5要求，对试品进行目测检查，应无5.1.5中所指出的有害的不规则性。6.2.5标志检查
对标志应进行目测检查和持久性试验。标志的持久性试验可以通过肥皂水浸泡的软麻布或无绒布擦15S，然后再用酒精浸泡过的软麻布或无绒布擦15s，试验结束时标志仍应是清晰可见的。6.2.6包装检查
对包装应进行目视检查，每双手套应有独立包装。6.3机械试验
6.3.1拉伸强度及扯断伸长率试验从被试手套上切取4件哑铃型测试块（手掌、手背部位各一件，手腕部位二件）进行试验（见图5）。平面图
基准线
尺寸/mm
12.5±1.0
12.5±1.0
基准线
图5哑铃型试品
尺寸/mm
对试品进行拉伸强度及扯断伸长率试验用拉力试验机进行，拉力试验机以500tmrn/min士50mm/nin的速度对测试块进行拉伸直至拉断。拉伸强度的计算是以断裂时的力除以测试块的初始截面积，扯断伸长率的计算，是以断裂时两条基准线之间的距离1减去其初始距离1。，并用初始距离的百分数表示，即按下式进行计算：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
