【05SG811】 条形基础
本网站 发布时间：
2025-07-09 11:02:38
- 05SG811
- 现行
图集号：
05SG811
图集名称：
条形基础
图集类别：
结构
标准状态：
现行-
发布日期：
2016-11-25 -
实施日期：
2006-04-01 下载格式：
pdf zip
替代情况：
代替标准号：-
标准简介/下载点击下载
标准简介：
本图集适用于非抗震设计及抗震设防6～9度地区的多层建筑墙下条形基础，地质条件为一般的天然地基。主要内容：不同基础承载力表，混凝土、毛石混凝土、浆砌毛石和钢筋混凝土条形基础以及混凝土、毛石混凝土独立基础图等。设计人员在砌体结构房屋、单层轻型厂房、多层剪力墙结构房屋设计时，可根据上部结构传至基础顶面的荷载直接选用。
标准内容部分标准内容：
nationalgeographic.com

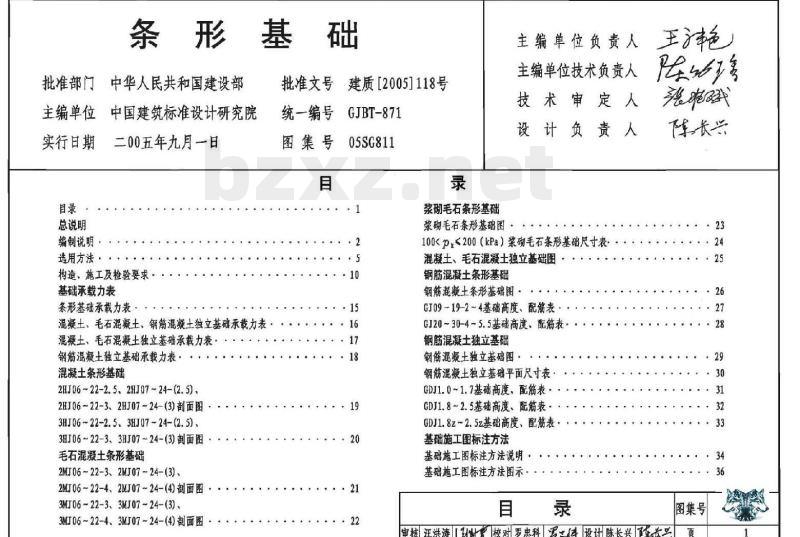

批准部门
主编单位
实行日期
总说明
编制说明·
选用方法·
中华人民共和国建设部
中国建筑标准设计研究院
二00五年九月一日
构造，施工及检验要求
基础承载力表
条形基础承载力表·
混凝土、毛石混凝土、钢筋混凝土独立基础承载力表混凝土、毛石混凝土独立基础承载力表·钢筋混凝土独立基础承载力表·混凝土条形基础
2HJ06 ~22-2. 5、2HJ07 ~24-(2. 5)2HJ06~22-3、2HJ07-24-（3）剖面图3HJ06~22-2. 5、3HJ07 ~24-(2. 5)3HJ06~22-33HJ07~24-（3）剖面图毛石混凝土条形基础
2MJ06~22-3、2MJ07~24-(3)、
2MJ06~22-4、2MJ07~24-（4)剖面图3MJ06~22-3、3MJ07~24-(3)
3MJ06~22-4、3MJ07~24-(4)剖面图批准文号
统一编号
图集号
建质[2005]118号
GJBT-871
05SG811
浆砌毛石条形基础
浆砌毛石条形基础图
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
100钢筋混凝土条形基础图
GJ09-19-2~4基础高度、配筋表
GJ20~30-4~5.5基础高度、配筋表钢筋混凝土独立基础
钢筋混凝土独立基础图
钢筋混凝土独立基础平面尺寸表GDJ1.0~1.7基础高度、配筋表-
GDJ1.8~2.5基础高度、配筋表·GDJ1.8z~2.5z基础高度、配筋表基础施工图标注方法
基础施工图标注方法说明·
基础施工图标注方法图示
陈长兴
图集号
审核汪洪涛校对罗忠科军二科设计陈长兴陆长品1

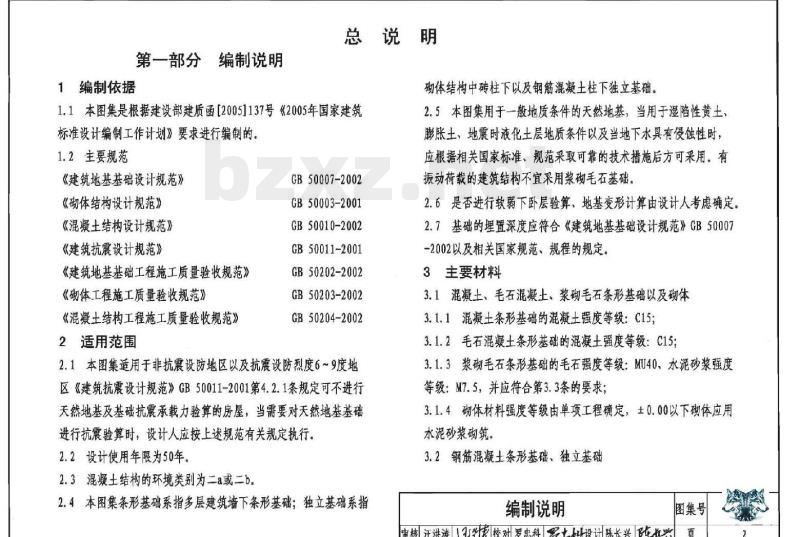

1编制依据
第一部分编制说明
总说明
砌体结构中砖柱下以及钢筋混凝土柱下独立基础。1.1本图集是根据建设部建质函[2005]137号《2005年国家建筑标准设计编制工作计划》要求进行编制的。1.2主要规范
《建筑地基基础设计规范》
《砌体结构设计规范》
《混凝土结构设计规范》
《建筑抗震设计规范》
《建筑地基基础工程施工质量验收规范》《砌体工程施工质量验收规范》《混凝土结构工程施工质量验收规范》2适用范围
GB50007-2002
GB50003-2001
GB50010-2002
GB50011-2001
GB50202-2002
GB50203-2002
GB50204-2002
2.1本图集适用于非抗震设防地区以及抗震设防烈度6~9度地区《建筑抗震设计规范》GB50011-2001第4.2.1条规定可不进行天然地基及基础抗震承载力验算的房屋，当需要对天然地基基础进行抗震验算时，设计人应按上述规范有关规定执行2.2设计使用年限为50年
2.3混凝土结构的环境类别为二a或二b。2.4本图集条形基础系指多层建筑墙下条形基础：独立基础系指2.5本图集用于一般地质条件的天然地基，当用于湿陷性黄土膨胀土、地震时液化土层地质条件以及当地下水具有侵蚀性时，应根据相关国家标准、规范采取可靠的技术措施后方可采用。有振动荷载的建筑结构不宜采用浆砌毛石基础。2.6是否进行软弱下卧层验算、地基变形计算由设计人考虑确定。2.7基础的埋置深度应符合《建筑地基基础设计规范》GB50002-2002以及相关国家规范、规程的规定3主要材料
3.1混凝土、毛石混凝土、浆硼毛石条形基础以及砌体3.1.1混凝土条形基础的混凝土强度等级：C153.1.2毛石混凝土条形基础的混凝土强度等级：C153.1.3浆砌毛石条形基础的毛石强度等级：MU40、水泥砂浆强度等级：M7.5，并应符合第3.3条的要求；3.1.4砌体材料强度等级由单项工程确定，土0.00以下砌体应用水泥砂浆砌筑。
3.2钢筋混凝土条形基础、独立基础编制说明
图集号
审核汪洪涛3校对罗忠科土设计陈长兴陈悦岁页2

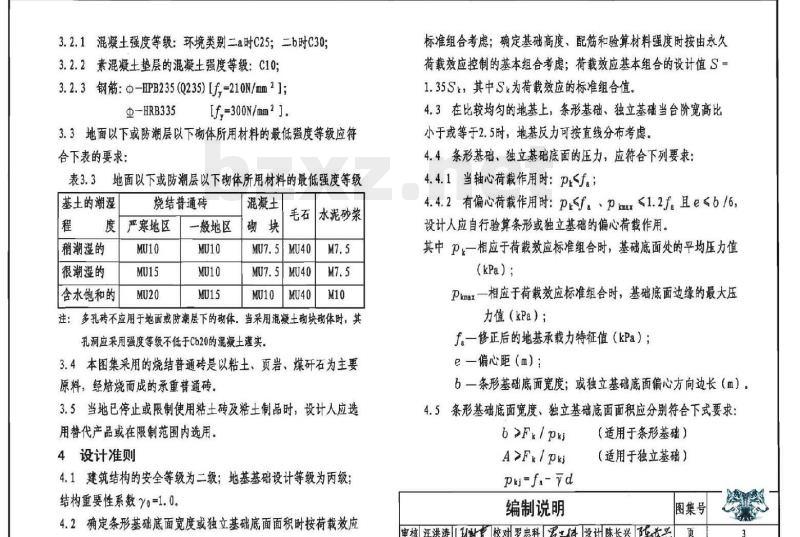

3.2.1混凝土强度等级：环境类别二a时C25；二b时C303.2.2素混凝土垫层的混凝土强度等级：C103.2.3钢筋：Φ-HPB235(Q235)[f,=210N/mm2];±—HRB335
f,=300N/mm2]。
3.3地面以下或防潮层以下砌体所用材料的最低强度等级应符合下表的要求：
地面以下或防潮层以下彻体所用材料的最低强度等级基土的潮湿
烧结普通砖
美严寒地区
稍潮湿的
很潮湿的
含水饱和的
一般地区
混凝土
毛石水泥砂浆
注：多孔砖不应用于地面或防潮层下的砌体。当采用混凝土砌块砌体时，其孔洞应采用强度等级不低于Cb20的混凝土谨实，3.4本图集采用的烧结普通砖是以粘土、页岩、煤研石为主要原料，经焙烧而成的承重普通砖。3.5当地已停止或限制使用粘土砖及粘土制品时，设计人应选用替代产品或在限制范围内选用。4设计准则
4.1建筑结构的安全等级为二级：地基基础设计等级为内级：结构重要性系数0=1.0。
4.2确定条形基础底面宽度或独立基础底面面积时按荷载效应标准组合考虑：确定基础高度、配筋和验算材料强度时按由永久荷载效应控制的基本组合考虑；荷载效应基本组合的设计值S=1.35Sk，其中Sk为荷载效应的标准组合值4.3在比较均匀的地基上，条形基础、独立基础当台阶宽高比小于或等于2.5时，地基反力可按直线分布考虑4.4条形基础、独立基础底面的压力，应符合下列要求4.4.1当轴心荷载作用时：P4.4.2有偏心荷载作用时：Psf。、pkmx≤1.2f。且e≤b/6，设计人应自行验算条形或独立基础的偏心荷载作用。其中Pk一相应于荷载效应标准组合时，基础底面处的平均压力值(kPa）
Pkmax一相应于荷载效应标准组合时，基础底面边缘的最大压力值（kPa）；
f。一修正后的地基承载力特征值（kPa）；e一偏心距（m）；
6一条形基础底面宽度：或独立基础底面偏心方向边长（m）4.5条形基础底面宽度、独立基础底面面积应分别符合下式要求6>Fk/pkj
A>Fk/pkj
Pkj=fa-d
编制说明
（适用于条形基础）
（适用于独立基础）
图集号
审核汪洪涛【谢校对罗忠科体设计陈长兴3

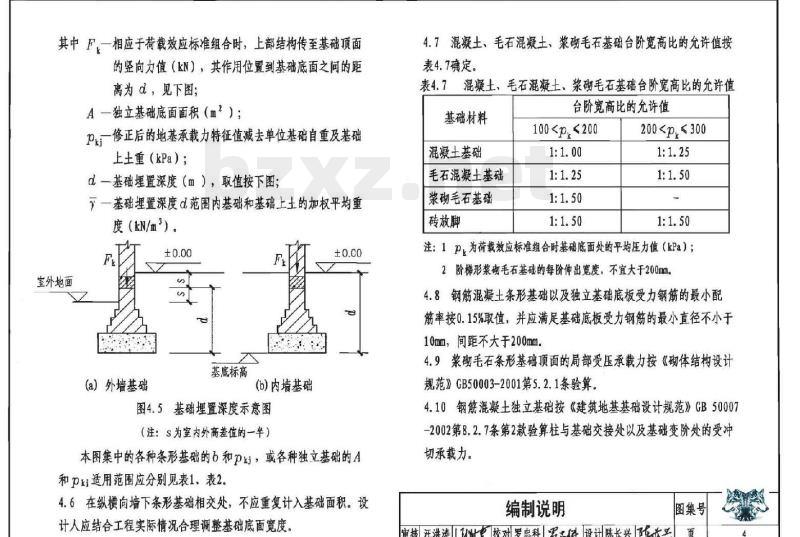

其中F,一相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值（kN），其作用位置到基础底面之间的距离为α，见下图；
A一独立基础底面面积（m2）；
P一修正后的地基承载力特征值减去单位基础自重及基础上土重（kPa）；
d一基础埋置深度（m），取值按下图一基础埋置深度d范围内基础和基础上土的加权平均重度（kN/m2）。
室外地面
(a）外墙基础
基底标高
(b)内墙基础
图4.5基础埋置深度示意图
（注：s为室内外高差值的一半）±0.co
本图集中的各种条形基础的b 和p，或各种独立基础的A和pkj适用范围应分别见表1、表2。4.6在纵横向墙下条形基础相交处，不应重复计入基础面积。设计人应结合工程实际情况合理调整基础底面宽度。4.7混凝土、毛石混凝土、浆砌毛石基础台阶宽高比的允许值按表4.7确定。
表4.7混凝土、毛石混凝土、浆砌毛石基础台阶宽高比的允许值基础材料
混凝土基础
毛石混凝土基础
浆砌毛石基础
砖放脚
台阶宽高比的允许值
100200注：1P，为荷载效应标准组合时基础底面处的平均压力值（kPa）；2阶梯形浆砌毛石基础的每阶伸出宽度，不宜大于200mm4.8钢筋混凝土条形基础以及独立基础底板受力钢筋的最小配筋率按0.15%取值，并应满足基础底板受力钢筋的最小直径不小于10mm，间距不大于200mm。
4.9浆砌毛石条形基础顶面的局部受压承载力按《砌体结构设计规范》GB50003-2001第5.2.1条验算，4.10钢筋混凝土独立基础按《建筑地基基础设计规范》GB50007-2002第8.2.7条第2款验算柱与基础交接处以及基础变阶处的受冲切承载力。
编制说明
审核汪洪涛【谢校对罗忠科罗科设计陈长兴陆长图集号
4.11钢筋混凝土条形基础按《混凝土结构设计规范》GB50010-2002第7.5.3条验算基础底板斜截面的受剪承载力。4.12条形基础、独立基础底板的配筋按《建筑地基基础设计规范》GB50007-2002第8.2.7条第3款计算确定4.13独立基础顶面的局部受压承载力按《混凝土结构设计规范》GB50010-2002附录A第A.5.1条验算。5其他
5.1本图集未注明尺寸单位，除标高为米（m）外，其余均为毫米（mm）。
5.2±0.00以下砌体材料强度等级不应小于上部结构首层砌体材料强度等级，由于土0.00以下砌体用水泥砂浆砌筑，其砌体的强度设计值应乘以调整系数%，设计人应验算±0.00以下砌体的承载力。
第二部分
选用方法
6编号规则
6.1墙下混凝土、毛石混凝土和浆砌毛石条形基础X XJ X X-(X)
基础高度（H.）类别，例：2.5表示H，=250mm无括号为240厚墙，加括号为370厚基础底面宽度，例：07表示b=700mm基础材料代号，见表6.1-1
基底平均压力（p）类别，见表6.1-2表6.1-1
基础材料代号
混凝土
毛石混凝土
浆砌毛石
基底平均压力（p）类别
基底平均压力Pr（kPa）
基础材料
混凝土
混凝士
浆砌毛石
100<200
200300
100200<≤300
100<200
基底平均压力类别
注：浆砌毛石条形基础基底平均压力类别不必标注，即表示其类别为2。6.2墙下钢筋混凝土条形基础
GJXX-X（XX）
受力钢筋直径、间距
基础高度H。，例：3表示H。=300mm基础底面宽度，例：10表示b=1000mm钢筋混凝土条形基础代号
选用方法
申核汪洪涛校对罗忠科器科设计陈长兴陈收兴图集号
6.3带壁柱的墙基编号
BZJ X X X X-X (X X)
仅钢筋混凝土壁柱墙基受力钢筋直径、间距基础高度 H。
基础底面加宽宽度6x1例：04表示6x=400m
基础底面突出宽度6，例：10表示6z-1000mm
带壁柱的墙基代号
(a）平面图
BZJXXXX-X(XX)
基底标高
(b)）I-I剖面图
图6.3带壁柱墙基示意图
注：图中N-60+65+60+65.）
6.4伸缩缝基础
混凝土
基础底面宽度6（等宽伸缩缝为一排）XX(G)J-()(XX)
仅钢筋混凝土条形基础受力钢筋直径、间距伸缩缝双墙
基础高度（H。），对砖墙无括号为240厚墙加括号为370厚墙
基础底面宽度61（仅用于不等宽伸缩缝）代号见第6.1条（或第6.2条）
240240
370370
或毛石混凝土
(a）等宽伸缩缝
240240
379370
(b)不等宽伸缩缝
图6.4伸缩缝基础示意图
基底标高
注：1图中N或N-(60+65+60+65......）；a为伸缩缝宽度，工程设计确定；n个
选用方法
图集号
审核汪洪涛计校对罗忠科罗科设计陈长兴隆长页6
2浆砌毛石伸缩缝基础示意图见23页，钢筋混凝土伸缩缝基础示意图见26页。6.5砖柱下独立基础
XDJX.XXX.X（基础底面为矩形）基础底面边长1
基础底面边长6
基础材料代号，H一混凝土或M一毛石混凝土XDJX.X（基础底面为方形）
基础底面边长6
基础材料代号，H一混凝士或M一毛石混凝士6.6柱下钢筋混十独立基础
GDJX.XZ(XX)
受力钢筋根数、直径
仅用于锥形独立基础
基础底面边长b
柱下钢筋混凝土独立基础代号
7设计选用
7.1根据单项工程的岩土工程期察报告，确定基底持力层，基础埋深d和修正后的地基承载力特征值f。，按以下方法之一确定条形（独立）基础所需基础底面宽度6（面积A）：7.1.1计算法；
7.1.2查表法。
7.2计算法
7.2.1首先根据工程实际情况确定基础材料，对条形基础可采用混凝土、毛石混凝土、浆砌毛石基础或钢筋混凝土条形基础：对砖柱可采用混凝土、毛石混凝土独立基础：对钢筋混凝土柱可来用钢筋混凝土独立基础。
7.2.2按4.5条求得条形基础底面宽度6；或独立基础底面面积A。7.2.3按4.6条是否需处理墙下条形基础交叉处基底面积重叠问题。7.2.4从相应的基础尺寸表（表3~表9、表11）中选用合适的基础编号。对钢筋混凝土基础尚应按基础编号规则在编号末尾加注配筋数量，配筋数量见表9、表11。混凝土、毛石混凝土条形基础尺寸表与P值有关，选用时应注意校核。7.3查表法
7.3.1墙下混凝土、毛石混凝土和浆砌毛石条形基础根据F，和Pr;查表1确定基础底面宽度b，结合考虑基础相交处重叠面积影响等因素后确定所需的底面宽度，最后根据工程情况从表3表7中选择基础编号。
7.3.2墙下钢筋混凝土条形基础根据F和pk查表1确定基础底面宽度6，结合考虑基础相交处重叠面积影响等因素后确定所需的底面宽度，最后从表9中选择合适的基础编号（含配筋数量）。选用方法
审核汪洪涛谢有校对罗忠科 罗工科设计陈长兴阿长兴图集号
7.3.3砖柱下混凝土、毛石混凝土独立基础根据Fk和Pki查表2确定基础底面面积A，根据砖柱尺寸和基础底面边长6×6或b×l从表8中选择基础编号。
7.3.4柱下钢筋混凝土独立基础根据F和Pki查表2确定基础底面面积A，再按基础底面边长6×6从表11中选择基础编号（含配筋数量）。
7.4选定基础编号后，按基础施工图标注方法说明（本图集第34~35页）注写在单项工程的基础平面布置图上（如本图集第36页）。8设计选用示例
8.1轴心荷载作用下的墙下混凝土条形基础8.1.1已知：F,=130.0kN/mf.=150kPa，d=1.5m,7=20kN/m2,墙厚240mm，选用合适的基础编号。8.1.2选用步骤
1)计算pj。
Pkj=f -d=150-20×1.5=120kPa
2）求所需的6·下载图集就来标准下载网
①按计算法：
6=Fz/pkj=130.0/120-1.08m，取1.1m。?按查表法：
由F,=130.0kN/m、Pkj=120kPa查表1，得b=1.1m。当处于基础相交处时尚应考虑重叠面积的影响，对所需的6加以修正，本例题未考虑基础相交处重叠面积影响。3）确定基础编号。
按所需的b=1.1m以及pf,=150kPa，由表3选用基础编号2HJ11-2.5可满足要求。
8.2轴心荷载作用下的墙下钢筋混凝土条形基础8.2.1已知：F=178.0kN/m，f,-150kPa，d=1.5m，,=20kN/m2混疑土强度等级C25，墙厚240mm，选用合适的基础编号（含配筋数量）。
8.2.2选用步骤
1）计算prj
Pkj=f.-d=150-20×1. 5-120kPa2）求所需的6。
①按计算法：
b=F,/p=178.0/120-1.48m，取1.5m。②按查表法：
由F,-178.0kN/m、Pkj=120kPa查表1，得b=1.5m。当处于基础相交处时尚应考虑重叠面积的影响，对所需的6加以修正，本例题未考虑基础相交处重叠面积影响。选用方法
图集号
申核洪涛【到校对罗忠科罗杰州设计陈长兴陈长页8
3）确定基础编号。
按所需的b=1.5m以及pki-120kPa，由表9-1选用基础编号CJ15-3（10@140）可满足要求。8.3轴心荷载作用下的砖柱下独立基础8.3.1已知:F,=286.0kN,f.=150kPa,d=1.5m,=20kN/m3,砖柱的断面尺寸为370mm×490mm，选用合适的基础编号。8.3.2选用步骤
1)计算pkjo
Pkj=f -7d=-150-20×1. 5=120kPa2）求所需的A以及6×。
①按计算法：
A=F//Pk=286. 0/120-2. 38m2
6 x l =1. 5×1. 6=2. 4m2
②按查表法：
按F,-286.0kN、Pk=120kPa查表2-2，得到A-2.4m2以及6×/=1.5m×1.6m
3）确定基础编号。
按b，×h，=370mm×490mm、b×l=1.5m×1.6m，由表8-2选用基础编号HDJ1.5×1.6或MDJ1.5×1.6可满足要求。8.4轴心荷载作用下的柱下钢筋混凝独立基础8.4.1已知：F,-1060.0kN，f.-200kPa，d-1.5m，=20kN/m2混凝土强度等级C25，柱截面尺寸400mm×400mm，选用合适的基础编号（含配筋数量）。
8.4.2选用步骤
1)计算pkj。
Pkj-f,-d=200-20×1.5=170kPa
2) 求所需的 A 以及 b×b。
①按计算法：
A-Fz/pzj=1060.0/1706.24m2
b ×b=2. 5×2. 5=6.25m2
②按查表法：
按F,=1060.0kN，Pj=170kPa查表2-3，得A=6.25m2以及 b ×b =2. 5m× 2. 5m.
3）确定基础编号。
按pkj=170kPa以及b×b=2.5m×2.5m，由表11-2选用基础编号GDJ2.5（15±12)可满足要求。选用方法
审核汪洪涛「功谢黄校对罗忠科罗土科设计陈长兴 陈长兴图集号
第三部分构造、施工及检验要求9构造要求
9.1根据基础平面布置图上所标注的基础编号可知基础采用的材料，并从相应的尺寸表（表3～表7和表8-1）或基础尺寸、配筋表（表9～表11）中获得该基础构造、基础相关几何尺寸、配筋施工图内容，直接作为基础施工依据199
±0.0015(40)T15(40)
(a）±0.00以上墙厚小于基础墙厚249
(b)±0.00以上墙厚与基础墙厚相同图9.2-1基础图梁设置位置示意
9.2基础圈梁顶宜设置在标高-0.06m处，如图9.2-1、2所示。当不设基础圈梁时，应按本图集第9.7条要求设置防潮层。基础圈梁配筋见图9.2-2所示。当地基土质不均匀或上部结构荷载不均匀需在基础底板内设置暗梁时，暗梁及基础圈梁配筋均由设计人确定。(190)
(JQLla)
中6@200
中6@200
设计人确定(（0)60元左60(0）
（a）240厚砖墙（190厚砌块墙）设计人确定
(b）370厚砖墙
图9.2-2基础圈梁、暗梁
9.3管线穿过基础培体时，墙上留洞尺寸应考虑管道顶与洞口顶保留一定距离，避免由于基础沉降挤坏管道构造、施工及检验要求
图集号
申核汪洪涛到校对罗忠科罗支划设计陈长兴花页
9.4基础局部加深应按图9.4所示做成不大于1：2高宽比台阶（H.为基础高度）。
图9.4局部加深示意
9.5毛石混凝土基础内掺小于基础体积20%~30%未风化坚硬的毛石，毛石的尺寸不应大于所浇部位最小宽度的1/3，并不得大于300mm，在填充前毛石表面的泥垢、水锈等杂物应用水冲刷干净。
9.6基础砌体施工质量控制等级为B级9.7砖墙防潮层厚度20mm，用1:2水泥砂浆加5%防水剂。防潮层宜设在标高-0.06m处，或按建筑设计图纸要求。9.8基础砌体的转角处和交接处应同时砌筑，其他部位临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/39.9混凝土保护层厚度
9.9.1钢筋混凝土条形基础与独立基础的底板：有垫层时40mm无垫层时70mm（应符合本图集第26、第29页注2）。9.9.2暗梁、基础圈梁、构造柱：混凝土环境类别二a时30mm，二b时35mm。
9.10现浇柱的基础，其插筋的数量、直径和钢筋种类与柱内纵向受力钢筋相同插筋的锚固长度应满足第9.12条的要求，插筋与柱纵向受力钢筋的连接可采用搭接，插筋的下端宜做成直钩放在底板钢筋网上（图9.10，括号内尺寸用于抗震设防区）。≥12g
≥la (laE)
≥12l
≥la[(laE）
图9.10现浇柱的基础中插筋构造示意0
9.11现浇剪力墙的基础，一级、二级抗震等级剪力墙的加强部位竖向分布钢筋的插筋按图9.11（a）：其他情况剪力墙坚向分布钢筋的插筋按图9.11（6）。剪力墙中边缘构件内纵向钢筋连接和构造，、施工及检验要求
审核汪洪涛【计校对罗忠科罗树设计陈长兴阿兴图集号
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
