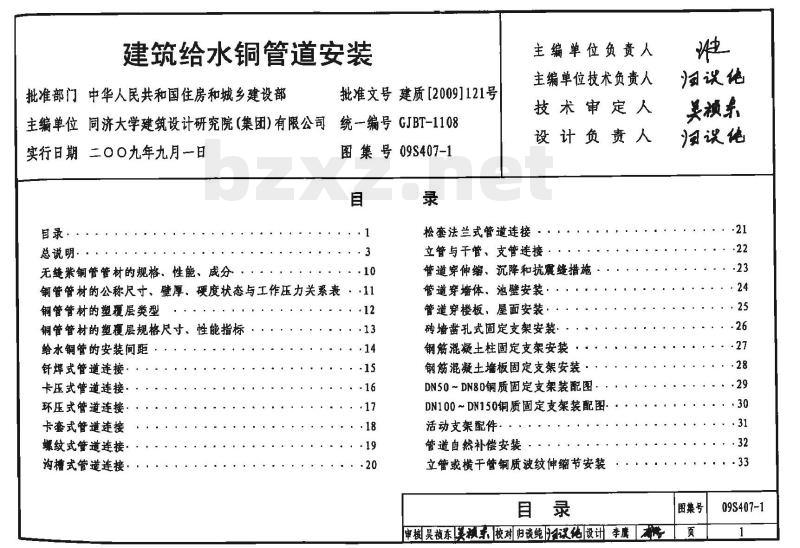

【09S407-1】 建筑给水铜管道安装

建筑给水铜管道安装
批准部门中华人民共和国住房和城乡建设部批准文号建质[2009]121号
主编单位同济大学建筑设计研究院（集团）有限公司统一编号GJBT-1108实行日期二〇0九年九月－日
目录·
总说明·
无续紫匍管管材的规格、性能、成分图集号09S407-1
铜管管材的公称尺寸、壁厚、硬度状态与工作压力关系表··11铜管管材的塑覆层类型
铜管管材的塑覆层规格尺寸、性能指标给水铜管的安装间距
针焊式管道连接：
卡压式管道连接·
环压式管道连接·
卡套式管道连接
螺纹式管道连接·
沟槽式管造连接·
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
松套法兰式管道连接
立管与干管、支管连接
管道穿伸缩、沉降和抗震缝措施管道穿墙体池壁安装
管道穿楼板，屋面安装·
砖墙凿孔式固定支架安装·
钢筋混凝土柱固定支架安装
钢筋混凝土墙板固定支架安装
DN50~DN80钢质固定支架装配图
DN100~DN150铜质固定支架装配图活动支架配件
管道自然补偿安装
立管或横干管铜质波纹伸缩节安装目录
申核吴祯东美预系校对归谈纯A议结设计李广问识绝
图集号
09S407-1

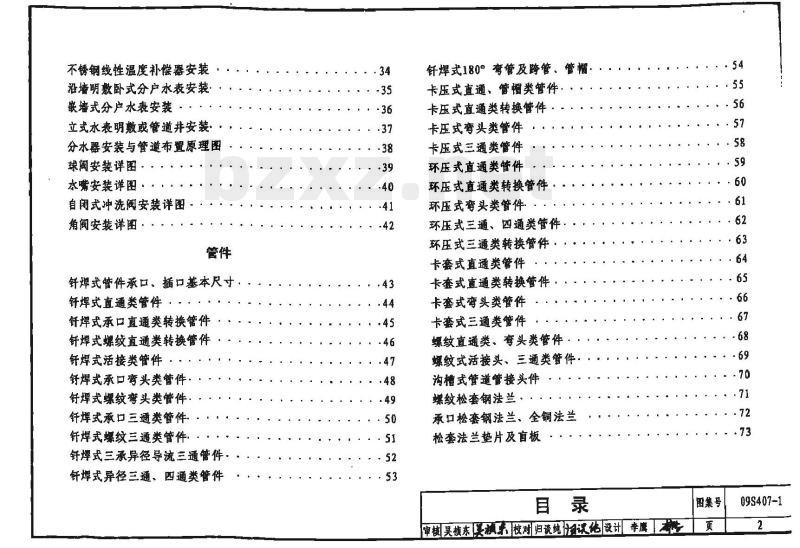

不锈钢线性温度补偿器安装
沿墙明数卧式分户水表安装
嵌墙式分户水表安装
立式水表明敷或管道井安装
分水器安装与管道布置原理图
球阀安装详图·
水嘴安装详图·
自闭式冲洗阀安装详图
角阀安装详图：
针焊式管件承口、插口基本尺寸：钎焊式直通类管件
针焊式承口直通类转换管件
钎焊式螺纹直通类转换管件
钎焊式活接类管件
钎焊式承口弯头类管件·
焊式螺纹弯头类管件·
针焊式承口三通类管件。
钎焊式螺纹三通类管件：
钎焊式三承异径导流三通管件
钎焊式异径三通、四通类管件
针焊式180°弯管及跨管、管帽
卡压式直通、管帽类管件
卡压式直通类转换管件
卡压式弯头类管件
卡压式三通类管件
环压式直通类管件
环压式直通类转换管件
环压式弯头类管件.
环压式三通、四通类管件
环压式三通类转换管件
卡套式直通类管件
卡套式直通类转换管件
卡套式弯头类管件
卡套式三通类管件
螺纹直通类、弯头类管件
螺纹式活接头、三通类管件
沟槽式管道管接头件
螺纹松套钢法兰·
承口松套钢法兰、全铜法兰
松套法兰垫片及盲板
审核吴祯东美祯校对归谈纯议结设计李度老.54
- ·61
图集号
09S407-1
1.编制依据

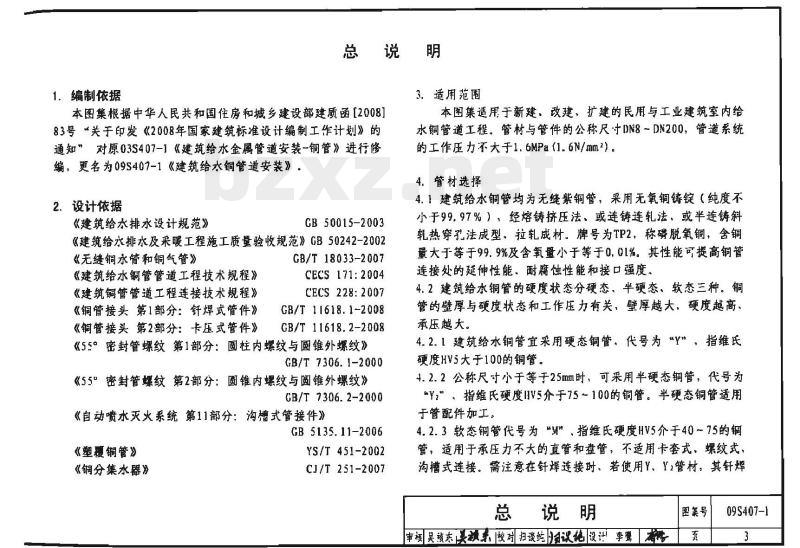

总说明
3.适用范围
本图集根据中华人民共和国住房和城乡建设部建质函2008]83号关于印发《2008年国家建筑标准设计编制工作计划》的通知”对原03S407-1《建筑给水金属管道安装一铜管》进行修编，更名为09S407-1《建筑给水铜管道安装》：2.设计依据
《建筑给水排水设计规范》
CB 50015-2003
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《无缝铜水管和铜气管》
《建筑给水铜管管道工程技术规程》《建筑铜管管道工程连接技术规程》《铜管接头第1部分：针焊式管件》《铜管接头第2部分：卡压式管件》GB/T 18033-2007
CECS 171: 2004
CECS 228: 2007
GB/T 11618.1-2008
GB/T 11618.2-2008
《55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹》GB/T 7306.1-2000
《55″密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹》GB/T 7306.2-2000
《自动喷水灭火系统第11部分：沟槽式管接件》GB 5135.11-2006
《塑覆铜管》
《铜分集水器》
YS/T 451-2002
CJ/T 251-2007
本图集适用于新建，改建、扩建的民用与工业建筑室内给水铜管道工程。管材与管件的公称尺寸N8一DN200，管道系统的工作压力不大于1. 6MPa(1. 6N/mm2)。4.管材选择
4.1建筑给水铜管均为无缝紫铜管，采用无氧铜铸锭（纯度不小于99.97%），经熔铸挤压法，或连铸连轧法，或半连铸斜轧热穿孔法成型，拉轧成材。牌号为TP2，称磷脱氧铜，含铜量大于等于99.9%及含氧量小于等于0.01%。其性能可提高铜管连接处的延伸性能：耐腐蚀性能和接口强度。4.2建筑给水铜管的硬度状态分硬态、半硬态、软态三种。铜管的壁厚与硬度状态和工作压力有关，壁厚越大，硬度越高，承压越大。
4.2.1建筑给水铜管宜采用硬态铜管，代号为“Y，指维氏硬度HV5大于100的铜管。
4.2.2公称尺寸小于等千25mm时，可来用半硬态铜管，代号为Y2\，指维氏硬度IV5介于75-100的铜管。半硬态铜管适用于管配件加工：
4.2.3软态铜管代号为\M\，指维氏硬度HV5介于40～75的铜管，适用于承压力不大的直管和盘管，不适用卡套式，螺纹式，沟槽式连接。需注意在钎焊连接时，若使用Y、I2管材，其针焊总说明
图案号
审吴祯东医积校对归谈约议统设计李鹭09S407-1

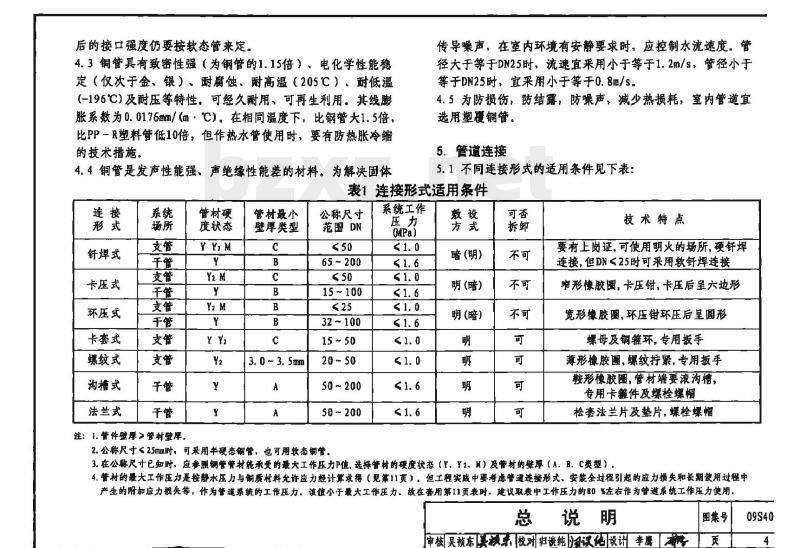

后的接口强度仍要按软态管来定。4.3铜管具有致密性强（为钢管的1.15倍）、电化学性能稳定（仅次于金、银）、耐腐蚀、耐高温（205℃）、耐低温(-196C)及耐压等特性。可经久耐用、可再生利用。其线膨胀系数为0.0176mm/（m：℃）。在相同温度下，比钢管大1.5倍，比PP-R塑料管低10倍，但作热水管使用时，要有防热胀冷缩的技术措施。
4.4铜管是发声性能强、声绝缘性能差的材料。为解决固体传导噪声，在室内环境有安静要求时，应控制水流速度。管径大于等于DN25时，流速宜采用小于等于1.2m/s，管径小于等于DN25时，宜采用小于等于0.8m/s。4.5为防损伤，防结露，防噪声，减少热损耗，室内管道宜选用塑瘦铜管。
5．管道连接
5.1不同连接形式的适用条件见下表：表1连接形式适用条件
针焊式
卡压式
环压式
卡套式
螺纹式
沟槽式
法兰式
注：1. 管件壁厚>管材壁厚
管材硬
度状态
管材最小
壁厚类型
3.0~3.5mm
公称尺寸
范围DN
65~200
15~100
32~100
50~200
50~200
系统工作
暗(明)
明(暗)
明(暗）
技术特点
要有上岗证，可使用明火的场所，硬钎焊连接，但DN<25时可采用软针焊连接窄形橡胶圈，卡压钳，卡压后呈六边形宽形橡胶圈,环压钳环压后垦圆形螺母及钢箍环，专用扳手
薄形橡胶圈，螺纹拧紧，专用扳手鞍形橡胶图，管材端要液沟槽。专用卡件及螺栓螺幅
松套法兰片及垫片，螺栓螺帽
2.公称尺寸<25ml时，可采用半硬态锅管，也可用软态铜管。3.在公称尺已知时、应参照钢管管材能承受的最大工作压力P值,选择管材的硬度状态（Y、了2、M）及肾材纳壁厚（A.B。C类型）4.管材的最大工作压力是按静水压力与制质村料允许应力经计算求得（见第11页）。但工程实践中要考虑管道连接形式、安装全过程引起的应力损失和长期使用过程中产生的附加应力损失等，作为管道系统的工作压力。该值小于最大工作压力。故在变用第11页表时、建议取表中工作压力的80%左在作为替过系统工作压力使用，总说明
图集号
审核 吴祯东医预系校对归谈纯认设计李魔页

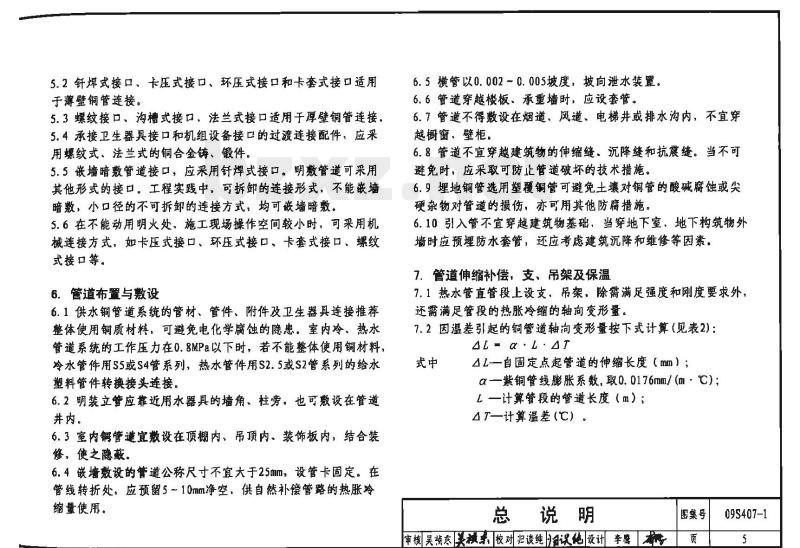

5.2钎焊式接口、卡压式接口、环压式接口和卡套式接口适用于薄壁铜管连接。
5.3螺纹接口、沟槽式接口、法兰式接口适用于厚壁铜管连接。5.4承接卫生器具接口和机组设备接口的过渡连接配件，应采用螺纹式、法兰式的铜合金铸、锻件。5.5嵌墙暗数管道接口，应来用针焊式接口。明嫩管道可采用其他形式的接口。工程实践中，可拆卸的连接形式，不能嵌墙暗敷，小口径的不可拆卸的连接方式，均可嵌墙暗数。5.6在不能动用明火处，施工现场操作空间较小时，可采用机械连接方式，如卡压式接口、环压式接口、卡套式接口、螺纹式接口等。
6.管道布置与敷设
6.1供水铜管道系统的管材、管件、附件及卫生器具连接推荐整体使用铜质材料，可避免电化学腐蚀的隐患。室内冷、热水管道系统的工作压力在0.8MPa以下时，若不能整体使用铜材料，冷水管件用S5或S4管系列，热水管件用S2.5或S2管系列的给水塑料管件转换接头连接。
6.2明装立管应靠近用水器具的墙角、柱旁，也可敷设在管道井内。
6.3室内管遵宜数设在顶棚内、吊顶内、装饰板内，结合装修，使之隐蔽、
6.4嵌墙数设的管道公称尺寸不宜大于25mm，设管卡固定。在管线转折处，应预留5～10mm净空，供自然补偿管路的热胀冷缩量使用。
6.5横管以0.002~0.005坡度，坡向泄水装置。6.6管道穿越楼板、承重墙时，应设套管。6.7管道不得敷设在烟道，风道，电梯井或排水沟内，不宜穿越橱窗、壁柜。
6.8管道不宜穿越建筑物的伸缩缝沉降缝和抗震缝。当不可避免时，应采取可防止管道破坏的技术措施。6.9埋地铜管选用塑覆铜管可避免土壤对钢管的酸碱腐蚀或尖硬杂物对管道的损伤，亦可用其他防腐措施。6.10引入管不宜穿越建筑物基础，当穿地下室、地下构筑物外墙时应预埋防水套管，还应考虑建筑沉降和维修等因素。7.管道伸缩补偿，支、吊架及保温7.1热水管直管段上设支、吊架，除需满足强度和刚度要求外，还需满足管段的热胀冷缩的轴向变形量。7.2因温差引起的铜管道轴向变形量按下式计算（见表2)：△=α.T
△Z一自固定点起管道的伸缩长度（mm）；α一紫铜管线膨胀系数，取0.0176mm/（m-℃)；L一计算管段的管道长度（m）；△—计算温差（℃）。
总说明
审核吴祯东美祯素校对归谈纯日认绝设计李率图集号
09S407-1
表2不同管毂长度时轴向的变形量管道长度
冷水管
热水管
管遭长度
注：冷水管 47-20℃,热水管 47=50℃冷水管
热水管
7.3因温差引起的膨胀量或轴向应力会使管道系统产生挠曲形变或偏移，接口渗漏，故管道布置应优先采用管道折角的Z形、L形、T形、P形或形等连接方式。利用自然补偿法弥补充许的伸缩量。
7.4热水管道系统在分流处，即由立管分出支管管道处或由横干管分出立管管道处均应有不宜小于300mm的自由臂管段，用以补偿该分流管段上不设固定支架因温差引起的铜管道轴向变形量。
7.5热水铜管的直线段应按计算采取补偿措施。通常管径大于等于DN25时，可来用波纹伸缔节；管径小于DN25时，可采用管道自然补偿或选用翻边波纹软管接头：7.6管道应合理设置支承（固定支承和活动支承），以控制管道的伸缩方向，在两固定支架之间只能设置一个补偿器，7.7热水立管、横干管直线长度大于15m时宜设固定支架7.8管道的固定支架间距应根据直线管段伸缩量、设置波纹伸缩节的允许伸缩量和管段走向的布置等因素确定：固定支架宜在变径、分支、接口处及穿越承重墙，楼板处设置7.9立管底部应设置固定支承设施。7.10管道配水点处、设备接管处、水箱与水池进出口处要来取固定支承设施。
总说明
审核吴祯东医预系校对归谈纯议范设计李鹰图集号
09S407-
7.11直线管段活动支、吊架的最大间距按表3数据确定表3活动支吊架的最大间距
公称尺寸 DN
垂直管道间距
1251502
2.42.43.03.03.03.53.53.53.54.04.01.8
水平管道间距1.21.81.82.42.42.43.0|3.03.0|3.0|3.53.5(m)
7.12当采用固定支架限制管道变形时，热水管道的固定支架应按其支承力大于因温度变化引起的膨胀力而设置。管道膨胀力按下式计算，也可按表4值选用。FP-OR·A
gx= α:At.E:10-3
F一铜管的膨胀力（N）；
αa—铜管热应力（N/mm2）；
A一铜管管壁裁面面积（mm2）
α铜管的线膨胀系数,取0.0176（mm/m℃）;At一使用温度与环境温度的差值（）；E一铜管材料的弹性模量，取1.18×10°N/mm（20℃）；已值随温度升高而降低，但变值不大。表4铜管在不同使用温度下的膨胀力壁厚管壁截面积
公称外径
公称尺寸
膨胀力Fp
488.4418.7
383.8348.9
注：环境温度5℃，
使用热水温度75℃时△t-70℃，依此类推，总说明　
审核吴祯东美额事校对归谈纯议绝设计李离图集号
09S407-1
7.13室内明敷建筑给水铜管应采取防结露及保温措施，热水铜管应保温，绝热材料应采用不腐蚀铜管的材质。绝热层厚度需经计算确定。热水温度小于60℃时保温厚度可参照表5选用。
表5绝热层厚度参照表（mm）
公称尺寸
保温性质
防结露>
保温管》
405065
100125150200
202020
303030
注：1.本表适用于泡沫橡垫（PYC/XBR）、玻璃棒、发泡聚乙烯(PEF)、酚醛泡沫(PF)等管亮保温制品。在相间的保温纯热参数下。PF效果最佳，依次是PEF、致璃神、PVC/NBR。
2.绝热材料性能、防结露绝热层厚度和保温绝热腹厚度计算，见国标函集03S4D1《管道和设备保温，防结露及电伴热净.3.由于我国地域条件差异大，南方地区选用保温绝热层厚度时，可适当减薄使用.
4.防结露绝热层厚度，按当地冷水湿度4~15℃，露点湿度和夏季环境温度（即03S401图集中更季空调温度）来计算，其设计准数A=5-7.5.保溢绝热层厚度可按热水温度50℃-60℃，年平均温度和所选保温材料的导热累效来计算，
6.因各类绝热替壳保材料的外表面有阻燃聚乙保护层，亦起防结露作用.
8.施工安装
8.1管材、管件、附配件、焊料、密封图等产品质量应符合国家或行业现行标准要求，应具有质量合格证件．按设计文件确定的管道连接接口，管材、管件、附配件、焊料、密封國及支承等由同一生产厂配套供货。8.2建筑给水铜管施工人员应经专业培训上岗。8.3管材、管件在运输，装卸、储存时，应小心轻放，排列整齐，不得受尖锐物品碰撞，不得抛、摔、拖、压。施工现场需防止与有腐蚀的介质和污物相接触，管材、管件内外污垢应清理干净才可供工程使用。8.4安装前对管材、管件的配合公差，外观质量和外径、壁厚尺寸按供货商提供的企业标准（不得低于现行国家或行业标准）作复查，有明显伤痕的管材、管件不得使用。管口变形以专用工具整圆，弯曲管道调直后不应出现凹陷现象。8.5根据设计图纸，现场实测配管长度，下料应精确，切割可用旋转式切割器或每厘米不少于13齿的细齿锯、电锯或砂轮切割机垂直切割，切割后用钢锉修平，去除管口内外毛刺并以专用工具整圆。
8.6铜管管道的连接方式不同，有不同的安装程序和操作要求，详见各连接接口的安装图，8.7管道穿越墙壁、楼板或嵌墙暗敷时，瑞配合土建留洞、预埋套管、留槽或开凿墙。上述措施需获土建认可。8.7.1预留孔尺寸宜较管外径大40-100mm。总说明
图集号
审核吴祯东医预车校对归谈纯课设讯李鹰页
09S407-
8.7.2预埋套管管径应大1~2号，套管可用塑料材质。套管应高出室内地坪20mm：墙壁处套管的两端应与装饰面齐平。8.7.3嵌墙暗管墙槽尺寸的宽度可为管道外径加50mm.深度为管道外径加1530mm
8.7.4薄壁铜管其外壁或保温层外表面与装饰墙面的净距宜为30~35mm，架空管管顶上部的净空不宜小于100mm8.8铜管管道系统与水表或供水设备连接时，其接口处应采用可拆卸的连接方式。下载图集就来标准下载网
8.9管道与铜质水嘴、角阁、球阀、水表等附件螺纹连接处，应采用铜合金支承配件，该支承配件附有与墙面固定的底座。8.10直线管道的固定支撑件宜采用铜合金制品，当采用钢件作支撑件时，管道与支撑件之间应设不对管材产生腐蚀的软性隔垫。
8.11管道安装时，宜先预制成若干段再进行组装，安装间歇的口应有临时封堵，管段和管件及时设管卡固定。安装后系统不得有明显的起伏和弯曲，安装中或结束后管道均不得作为吊、拉、攀件使用。
8.12建筑热水回水管道不宜采用正四通和侧向出流的正三通铜制管件，宜采用侧向入流的导流三通特殊铜管件，9．试压及验收
9.1管道验收时应检查选材是否符合设计文件：管道活动及固定支架是否合理、牢固；套管、波纹伸缩节、铜合金支承配件、防结露及保温措施等设置是否到位、正确。9.2被隐蔽的管道，需检查其规格尺寸．管卡和支撑件的位置是否正确，固定是否牢固，管道伸缩补偿措施和保温措施等是否符合设计要求。在通水能力检验和水压试验合格后，才可作管道的隐蔽后续工序施工。
9.3冷水管道试验压力为管道系统工作压力的1.5倍、但不得小于0.6MPa。热水管道试验压力为管道系统顶点的.工作压力加0.1MPa，但不得小于0.3MPa，试压管道应缓慢注水，排出气体。升压时间不应小于10min；开至试验压力后：观察各接点部位，不应出现渗，漏水现象，并且10min内压力降不得超过0.02MPa，然后将压力降至工作压力，不渗不漏为合格。9.4通水能力检验可根据管道布置，分层，分段进行。9.5管道系统应清洗，清洗后各类阀门，滤网，仪表等的启闭必须灵活，可控制
10.其他说明
10.1各种管道连接的管件，未注明者、均为市售产品，10.2 本图集中未注明单位的尺寸均以mm计。11.本图集参编单位
国际铜业协会（中国）
浙江海亮股份有限公司
无锡金羊管件有限公司
成都共同管业有限公司
总说明
医渠号
审孩吴顽东美预素[校对三谈纯认设计李鸡本页09S407-1
无缝紫铜管管材规格表
壁厚 t (μum)
理论重量（kg/m）
注：1.本表糖自国标《无缝铜水管和钢气管》GB/T 18033-2007。平均外径
充许偏差
2. 管材的壁厚不大于3. 5m对,允许偏差± 10%;壁厚大于 3. 5mm时，允许偏差± 15%。3.直管管长≤6m;盘管管长≤15m【指Dw≤28）4.平均外径是指任怒截面上最大外径和最小外径的平均值。铜管剖面图
Dw铜管公称外径
Dj-钢管计算直径
铜管管材的纵向力学性能（室温下）抗拉强度伸长率
磷脱氧铜
硬态(Y)
半硬态(份
软态 (M)
公称尺寸
(N/mnr)
注：代号TP2为磷脱氟钢，亦称
下“二号脱氧帮”
管材的代号及化学成分（%）
0. 015 - 0. 040
无缝紫铜管管材的规格、性能、成分审核吴祯东医颖系校对归谈纯绝设计李度
维氏硬度
75~100
图集号
09S407-
铜管管材的公称尺寸，
壁厚、
硬度状态与工作压力关系表
A型的P值
[半硬态
(N/mm(N/mm2)
(S/mm)
B型的P值
半硬态
(N/mm*)(N/mm2）
N/mm2）
C型的P值
（N/mm）
半硬态
（N/mm）
（N/mm）
说明：
1.铜管管材能承受的最大工作压力P值可按下式计算：
2×s×t
式中：
P—管材最大工作压力（N/mm2）：S——材料允许应力：硬态管S=63N/mm2，半硬态管S=50N/mm2
软态管S=41.2N/mm；
【一管材壁厚（mm）；
Dw—铜管公称外径（mm），
2.管径越大，P值越低：管壁越厚，P值越高：维氏硬度（IVS）越商，P值亦越高．
3.单位换算：
1N/mm2=1MPa=10°Pa-10ba[=PN104.试验压力为最大工作压力的1.0~1.5倍。在试验压力下，持续10~15s管材应无渗漏．无永久变形为合格5.设计时可按管道系统工作压力和公称尺寸查本表选择壁摩和硬度状态，参见总说明第5.1条注4，
铜管管材的公称尺寸、壁厚、硬度状态与工作压力关系表审核吴祯东送预系校对旧谈约误设计李度高图集号
09S407-1
阻燃豪乙烯
保护层
齿型塑料体
（梯形、三角形
戒矩形）
隔气层
齿型环塑覆管剖面图
抗氧化保护层
阻燃亲乙烯保护层
PEF闭孔发泡体
闭孔发泡型塑覆铜管面图
聚乙烯的技术性能
橡塑保护层
PVC/NBR
闭孔发泡体
橡塑包覆型铜管剂面图
平形环塑覆铜管剖面图
技术指标
熔体质量流动速率
脆化温度
维卡软化温度
阻燃性氧指数(0I)
0. 93 - 0. 94 (g/cm*)
>0.20 -0.40 (g/600s)
<-70℃
>80℃
注：聚乙烯作塑覆材料应保证在110℃溢度以下正常使用。说明：
1.无缝铜管的导热系数入=383.8W/m·C；齿型环塑覆铜管的导热系数入≤0.184~0.25W/m-C;橡塑包覆型铜管的导热系数入-0.042W/m·C;闭孔发泡型塑覆钢管的导热系数入为0.04-0.05W/：C;氨酯发泡体保温材料入<0.035W/m-℃，2.平形环仅作保护层使用，兼有防结露作用：无导热系数数据。
3.塑覆铜管可防结露，防热损失，对无续铜管起保护作用：是否还要做绝热层保温厚度计算，见总说明7.13条工程中可选用闭孔发泡型或橡塑包覆型做保温材料绝热层。
4.橡塑合成物具有闭孔发泡结构，抗水汽渗透能力强，不含氟氮烃，避火不会熔化、无熔滴，为自熄性绝热材料，B级难燃材料，
5.齿型环塑覆铜管，应齿孔清晰，孔与孔不能相穿，6.铜管与阻燃塑料的横截面中心距（同心度），对齿型环不得相差0.2mm，对闭孔发泡型不得相差0.3mm，闭孔率>95%。
7.塑覆管的表面层，不得有划伤痕迹，不得有色差，色斑、混色和凹凸等缺陷。冷热水管以不同的颜色表示。
8.塑覆钢管作针焊式接口或卡套式接口安装．橡塑包顶管道可作备类连接形式接口安装用铜管管材的塑覆层类型
图集号
审核吴祯东医预系校对归谈纯润设设计李鹰页
09S4071
