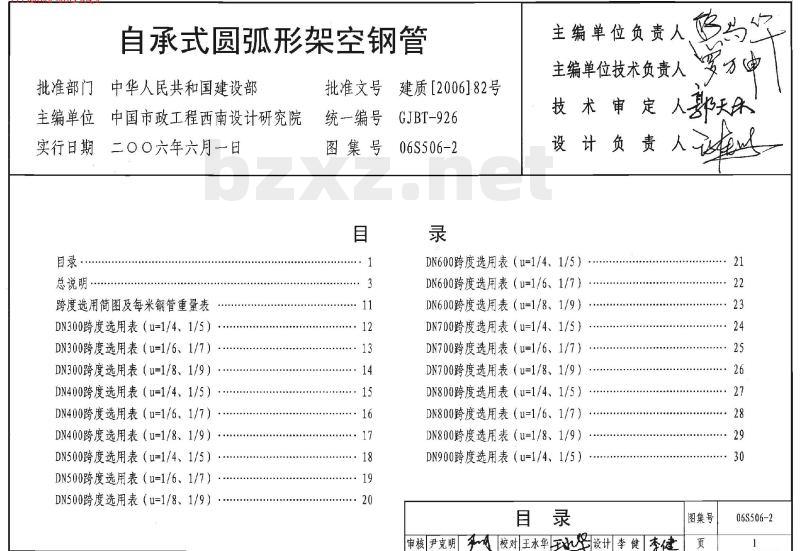

【06S506-2】 自承式圆弧形架空钢管

自承式圆弧形架空钢管

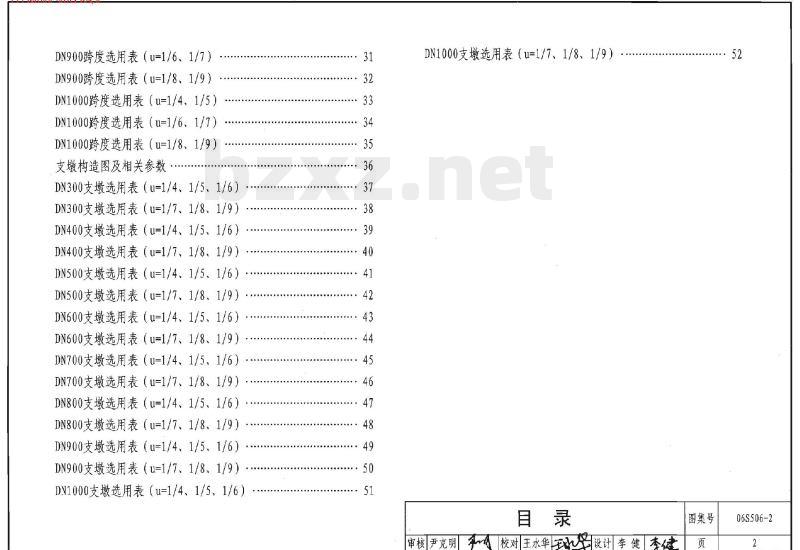

目 录 图集号：06S506-2    页：1

DN900跨度选用表 (u=1/6, 1/7) ....................................................... 31

DN1000支墩选用表 (u=1/7, 1/8, 1/9) .............................................. 52

DN900跨度选用表 (u=1/8, 1/9) ....................................................... 32

DN1000跨度选用表 (u=1/4, 1/5) ......................................................... 33

DN1000跨度选用表 (u=1/6, 1/7) .......................................................... 34

DN1000跨度选用表 (u=1/8, 1/9) ........................................................... 35

支墩构造图及相关参数 .................................................................... 36

DN300支墩选用表 (u=1/4, 1/5, 1/6) ..................................................... 37

DN300支墩选用表 (u=1/7, 1/8, 1/9) .................................................... 38

DN400支墩选用表 (u=1/4, 1/5, 1/6) ..................................................... 39

DN400支墩选用表 (u=1/7, 1/8, 1/9) .................................................... 40

DN500支墩选用表 (u=1/4, 1/5, 1/6) ..................................................... 41

DN500支墩选用表 (u=1/7, 1/8, 1/9) .................................................... 42

DN600支墩选用表 (u=1/4, 1/5, 1/6) ..................................................... 43

DN600支墩选用表 (u=1/7, 1/8, 1/9) .................................................... 44

DN700支墩选用表 (u=1/4, 1/5, 1/6) ..................................................... 45

DN700支墩选用表 (u=1/7, 1/8, 1/9) .................................................... 46

DN800支墩选用表 (u=1/4, 1/5, 1/6) ..................................................... 47

DN800支墩选用表 (u=1/7, 1/8, 1/9) .................................................... 48

DN900支墩选用表 (u=1/4, 1/5, 1/6) ..................................................... 49

DN900支墩选用表 (u=1/7, 1/8, 1/9) .................................................... 50

DN1000支墩选用表 (u=1/4, 1/5, 1/6) ................................................. 51

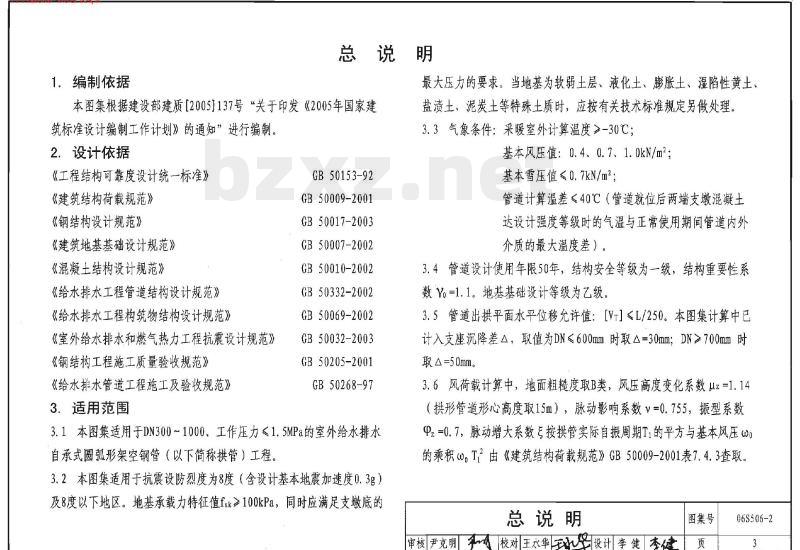

总 说 明

1. 编制依据

本图集根据建设部建质[2005]137号“关于印发《2005年国家标准设计编制工作计划》的通知”进行编制。

2. 设计依据

3. 适用范围

3.1 本图集适用于DN300~1000，工作压力≤1.5MPa的室外给水排水自承式圆弧形架空钢管（以下简称拱管）工程。

3.2 本图集适用于抗震设防烈度为8度（含设计基本地震加速度0.3g）及8度以下地区。地基承载力特征值f_a,k≥100kPa，同时应满足支墩底最大压力的要求。当地基为软弱土层、液化土、膨胀土、湿陷性黄土、盐渍土、泥炭土等特殊土质时，应按有关技术标准规定另做处理。

3.3 气象条件：采暖室外计算温度≥-30℃；

基本风压值：0.4、0.7、1.0kN/m²；

基本雪压值< 0.7kN/m²；

管道计算温差≤40℃（管道就位后两端支墩混凝土达设计强度等级时的气温与正常使用期间管道内外介质的最大温度差）。

3.4 管道设计使用年限50年，结构安全等级为一级，结构重要性系数γ₀=1.1。地基基础设计等级为乙级。

3.5 管道出拱平面水平位移允许值：[V]_x< L/250。本图集计算中已计入支座沉降差Δ，取值为DN≤600mm 时取Δ=30mm；DN≥700mm 时取Δ=50mm。

3.6 风荷载计算中，地面粗糙度取B类，风压高度变化系数μ_Z=1.14（拱形管道形心高度取1.5m），脉动影响系数v=0.755，振型系数Φ_x=0.7。脉动增大系数ξ按拱管实际自振周期T₁的平方与基本风压ω₀的乘积ω₀T₁²由《建筑结构荷载规范》GB 50009-2001表7.4.3查取。
