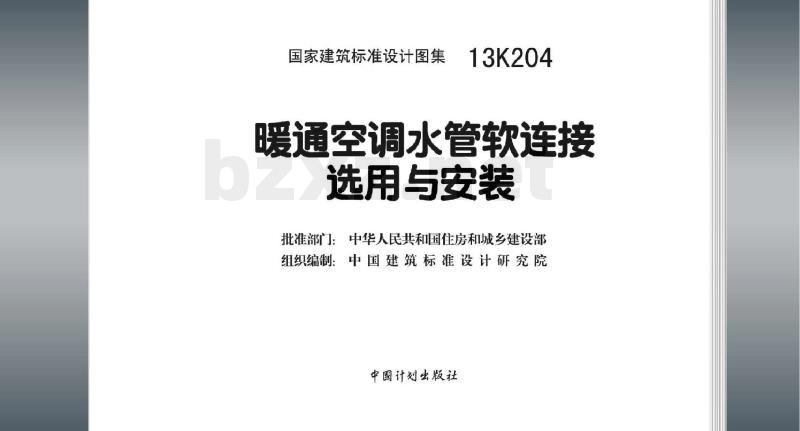

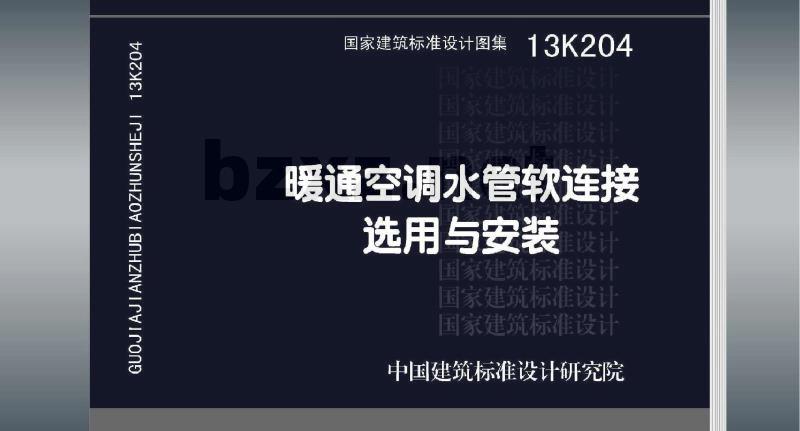

【13K204】 暖通空调水管软连接选用与安装

国家建筑标准设计图集
13K204
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
暖通空调水管软连接
选用与安装
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

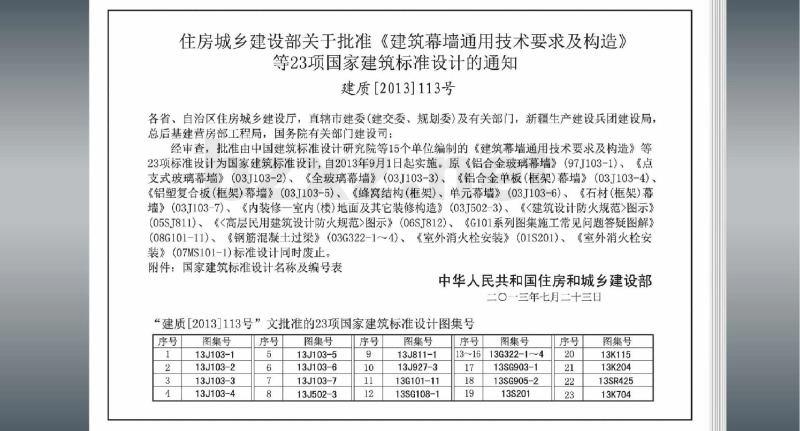

住房城乡建设部关于批准《建筑幕墙通用技术要求及构造》等23项国家建筑标准设计的通知建质【2013】113号
各省、自治区住房城乡建设厅，直辖市建委（建交委、规划委)及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由中国建筑标准设计研究院等15个单位编制的《建筑幕墙通用技术要求及构造》等23项标准设计为国家建筑标准设计，自2013年9月1日起实施。原《铝合金玻璃幕墙》（97J103-1）、《点支式玻璃幕墙》（03J103-2）、《全玻璃幕墙》（03J103-3）、《铝合金单板（框架）幕墙》（03J103-4）《铝塑复合板（框架）幕墙》（03J103-5）、《蜂窝结构（框架）单元幕墙》（03J103-6）、《石材（框架）幕墙》（03J103-7）、《内装修一室内（楼）地面及其它装修构造》（03J502-3）、《<建筑设计防火规范>图示》（05SJ811）、《<高层民用建筑设计防火规范>图示》（06ST812）、《G101系列图集施工常见问题答疑图解》(08G101-11）、《钢筋混凝土过梁》（03G322-1～4）、《室外消火栓安装》（01S201）、《室外消火栓安装》（07MS101-1）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一三年七月二十三日
“建质2013|113号”文批准的23项国家建筑标准设计图集号序号
图集号
13J103-1
13J103-2
13J103-3
13J103-4
图集号
13J103-5
13J103-6
13J103-7
13J502-3
图集号
13J811-1
13J927-3
13G101-11
13SG108-1
图集号
13G322-1~4
13SG903-1
13SG905-2
13S201
图集号
13K115
13K204
13SR425
13K704
13K204
国家建筑标准设计图集
暖通空调水管软连接
选用与安装
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

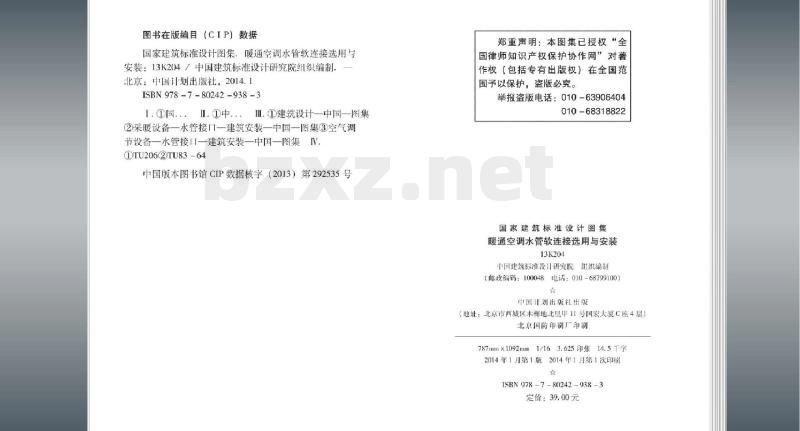

图书在版编目（CIP）数据
国家建筑标准设计图集，暖通空调水管软连接选用与安装：13K204/中国建筑标准设计研究院组织编制北京：中国计划出版社，2014.1ISBN 978-7-80242-938 -3
I.①国．.·Ⅱ.中．.．Ⅲ.@建筑设计一中国一图集2采暖设备一水管接口一建筑安装一中国一图集3空气调节设备一水管接口一建筑安装一中国一图集IV.CTU2062TU83-64
中国版本图书馆CIP数据核字（2013）第292535号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404Www.bzxZ.net
010-68318822
国家建筑标准设计图集
暖通空调水管软连接选用与安装13K204
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木辉地北里中11号国宏大厦C座4层）北京国防印剩厂印刷
787mm×1092mm1/163.625印张14.5T字2014年1月第1版2014年1月第1次印刷★
ISBN 978 -7 - 80242 -938 -3
定价：39.00元
暖通空调水管软连接选用与安装批准部门中华人民共和国住房和城乡建设部批准文号建质[2013]113号主编单位中国建筑标准设计研究院实行日期二〇一三年九月一日
总说明
软连接的应用
金属软管接口形式选用
金属软管压力等级选用表
螺纹连接金属软管
泵连接金属软管·.
位移变形用金属软管··
螺纹连接金属软管安装··
管道穿沉降缝、伸缩缝做法·
管道穿抗震缝做法·
可曲挠橡胶接头的位移变形，
可曲挠橡胶接头形式、公称压力选用表螺纹连接橡胶接头
统一编号GJBT-1265
图集号13K204
主编单位负责人
主编单位技术负责人
刘衣县海
技术审定人
设计负责人
法兰连接橡胶接头，
法兰连接橡胶接头技术参数·
螺纹连接橡胶接头的安装·.
无限位法兰连接橡胶接头安装·限位法兰连接橡胶接头安装·
大口径法兰接口橡胶接头安装·立式水泵软连接安装示例·，
卧式水泵软连接安装示例··
水泵出入口弯管安装尺寸··
弯管固定支座··
橡胶接头推力计算、壁厚验算·管道轴向内压推力参考表·
选择软连接固定支架用轴向内压推力表附录·
图集号
审核黄辉黄屋校对邢巧云邢之设全德海全德园面
13K204
1编制依据
总说明
接头与金属软管的产品规格及相关技术参数、选用及安装注意1.1本图集根据住房和城乡建设部建质函[2013]86号文“关于印发《2013年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2现行的国家标准、规范
《民用建筑供暖通风与空气调节设计规范》GB50736-2012《通风与空调工程施工规范》
《建筑抗震设计规范》
《可曲挠橡胶接头》
《波纹金属软管通用技术条件》《建筑设计防火规范》
《高层民用建筑设计防火规范》《采暖通风与空气调节设计规范》GB50738-2011
GB50011-2010
GB/T26121-2010
GB/T14525-2010
GB50016-2006
GB50045-95（2005年版）
GB50019-2003
《通风与空调工程施工质量验收规范》GB50243-2002
《波纹金属软管用非合金钢和不锈钢接头》GB/T18615-2002《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
1.3当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用。2
适用范围
本图集适用于民用建筑供暖、供冷工程，公称直径DN≤400mm工作压力Pg<1.6MPa、介质为水或水溶液的冷热媒管道软连接的选用与安装，
图集内容
本图集内容包含暖通空调水管常用软连接一一可曲挠橡胶
事项，安装应用示例。
4软连接分类
民用建筑供暖、供冷工程常用管道软连接分为金属软管及可曲挠橡胶接头。
4.1金属软管是由波纹管和管接头构成或由波纹管、管接头网套、焊环等辅助件构成的管件，又称“金属波纹管”“波纹金属软管”，见图1。
波纹管
焊环波纹管网套
管接头管接头
管接头
橡胶件法兰
橡胶件法兰
管接头管接头管接头
4.2可曲挠橡胶接头是由织物或其他材料增强的橡胶件与活接头或金属法兰等元件组成，用于管道系统的减震隔振、降低噪声和位移补偿的接头，又称“避震喉”、“挠性接头”、“橡胶（软）接头”，见图2。
4.3软连接的分类及特征见本图集第3页表1。软连接设置注意事项
软连接设置注意事项见本图集第4页表2。一般规定
本图集未注明的长度尺寸单位均为（mm）。参编单位
固安兴达机械有限公司
总说明
图集号
审核黄辉黄校对邢巧云之设计全德海全德窗页
13K204
作用功能
功能组件及其材质
适用介质、温度
适用压力
安装地点
连接方式
形状特征
选用参数
供货特征
表1软连接分类及特征
软连接分类
金属软管
用于管道补偿位移和安装偏差、吸收振动、隔震及降低噪声；
不可替代管道温差补偿器
功能组件：波纹管；
材质：不锈钢
供暖、供冷一水或水溶液，介质温度范围-10℃~130℃产品的压力等级规格：0.6MPa~4.0MPa；系统工作压力Pg<1.6MPa
室内安装、室外安装，不应直接埋地安装活接头连接：DN15~DN50；
内螺纹连接：DN15~DN50;
法兰连接：
DN40~DN400
波纹管状
组成件材料、公称压力、接口形式、长度、公称直径按要求定制
可曲挠橡胶接头
用于管道隔振、降低噪声、位移补偿；不可替代管道温差补偿器
功能组件：橡胶件；
材质：橡胶
供暖。供冷一水或水溶液，介质温度范围：普通型：-10℃~60℃；耐热型：60℃~110℃产品的压力等级规格：0.6MPa~4.0MPa系统工作压力Pg≤1.6MPa
宜室内安装，不应在室外阳光下曝晒或直接埋地使用活接头丝扣连接：DN15~DN50:
法兰连接：DN32~DN400
有弯头、异径等多种橡胶件
橡胶件材料、公称压力、公称尺寸成品订货
总说明
图集号
审核黄辉黄校对邢巧云邢以之设计全德海全德岗页
13K204
变形环境
使用环境
介质参数
流速限制
固定支架
合格证
公称压力
技术参数
接头形式
固定支架
安装过程
储存、运输
使用及维护
金属软管
表2软连接设置注意事项
软连接设置注意事项
适用横（径）向变形、角向变形；不适用轴向变形、扭转变形不应直接埋地使用，注意避免环境介质对金属波纹管的腐蚀系统工作压力大小及介质温度范围管内介质流速Ui<2m/s
可曲挠橡胶接头
适用横（径）向变形、角向变形、轴向变形；不适用扭转变形不宜在室外阳光下曝晒或直接埋地使用；不应在负压管道上使用应依据管系具体受力情况设计单独固定支架或配合管系设置固定支架，固定支架及其基础应委托结构专业进行设计、核算具备出厂检验合格证
根据系统的工作压力、工作温度选择合适的产品公称压力等级应保证在设计使用工况下的各项指标不超过产品技术要求规定的参数限定值设备或管道接口的形式、材料、公称压力、规格尺寸等参数应配套除直径较小用于补偿安装偏差以外均宜按照受力情况设置固定支架安装过程中不应采用硬质工具砸、敲、弯、扭金属软管不应涂刷漆料
金属软管波纹间缝隙避免残留焊渣、砂粒等硬质颗粒物不应采用强紧法兰螺栓的方法消除金属软管安装偏差，用于安装偏差追位的金属软管应有一定的弯曲裕度不承担管道及阀门等管道附件重量荷载其上不得设置任何托架或支撑
避免与引起腐蚀的物质接触
按产品技术说明书要求进行使用及维护，用于隔震连接的金属软管还应进行定期安全检查维护应避免橡胶件被锋利物体损伤与焊接烧伤外表面严禁涂漆及覆盖或缠绕绝热材料严禁超位移极限安装。安装长度宜为自然状态长度。安装后不宜有角向、径向（横向）、轴向压缩位移（或轴向拉伸）与不应有扭转变形
应避开高温、放射线、紫外线、臭氧、油及酸碱环境使用过程中，橡胶软接头应定期检查，如有损坏或超过产品说明书规定的老化时间应及时更换初次承压后或长期停用再次启动前，应将螺栓重新紧后再投入运行
总说明
图集号
审核黄辉黄校对邢巧云部之设计全德海全德均页
13K204
应用分类
隔振、降噪
补偿位移
安装偏差补偿
管道应力
使用说明
用于工作运转
时有机械振动的
设备与管道之间
的连接
用于连接穿过
沉降缝、伸缩缝、
抗震缝两侧的管
用于设备小管
径接口与管道对
接存在安装偏差
时的追位连接
管系中重要的
阀门、仪表等设
施，为防止其受
源自管道不确定
应力的影响
软连接的应用
注意事项
1.宜靠近振动设备安装；
2.安装时宜保持自然状态，不得强行对接；
3.软连接远离设备侧管道按需要设置固定支架
1.软连接不宜过长；
2.管径不宜过大；
3.需在金属软管远离沉降缝、伸缩缝、抗震缝一侧分别设置防
晃动支架或固定台架
1.在金属软管或橡胶接头允许的横向、轴向、角向位移的范围
内与管道对接
2.金属软管需保证有充足的长度或必要的弯曲变形
阀门需设置支架
金属软管
软连接典型选用
可曲挠橡胶接头
1.推荐大管径优先采用，
如：管径DN>150；
2.系统工作压力Pg>1.0MPa
优先采用；
3.高温系统优先采用
1.采用位移变形用金属软管；
2.吊项内敷设公称管径不宜
超过DN150;
3.金属软管长度不宜小于10
倍管径
通常DN32以下使用
不适用
1.推荐小管径优先采用；
2.系统工作压力Pg≤1.0MPa
优先采用
不推荐使用
不宜使用
靠近阀门或仪表等设施安装
软连接的应用
图集号
审核黄辉意屋校对邢巧云以之设计全德海今德园页
13K204
接口序号
连接分类
管径范围
接口组合
选用条件
（推荐）
螺纹连接
螺纹活接头接口
15DN50
(1)+(1)
管径DN≤32，用于
补偿安装偏差；
管径DN≤50，用于
小管径接口设备隔振
金属软管常用接口形式
法兰连接
无管式
无管式固定法兰接口
40≤DN≤400
无管式松套法兰接口
40≤DN≤400
有管式
有管式固定法兰接口
40≤DN<400
金属软管常用接口形式组合及选用(2)+(2)
管径DN<200，系统
工作压力Pg<1.0MPa;
用于设备隔振
(2)+(3)
管径DN>200，系统
工作压力Pg≤1.0MPa；
用于设备隔振
(4) +(4)
管径DN<200，系统
工作压力
1.0MPa用于设备隔振，补偿
位移，连接穿沉降缝、
伸缩缝、抗震缝管道
有管式松套法兰接口
40DN400
(4)+(5)
管径DN>200，系统工
作压力
1.0MPa用于设备隔振、补偿
金属软管接口形式选用
图集号
审核黄辉黄校对邢巧云部之设计全德海全德均页
13K204
金属软管公称压力选择（MPa）
常用金属软管规格公称压力等级系列选用公称压力
系统工作压力
公称压力等级PN
公称直径
DN (mm)
注：本表按照金属软管不锈钢组件材料在工作温度t≤150℃条件下的温度+
修正系数计算确定
13K204
图集号
金属软管压力等级选用表
注：1.本表依据《波纹金属软管通用技术条件》GB/T14525-2010编制“×”表示非标金属软管。对非标产品定购时应特别注明公称压力等级。2.“O”表示常规金属软管；
审核黄辉黄校对邢巧云部之设计全德海全德齿活套螺母
密封垫
活接头
波纹管
活套内螺纹金属软管
波纹管
活接头金属软管
活接头
公称压力
（MPa）
螺纹连接金属软管规格
公称直径
DN（mm）
（mm）
（mm）
注：本表依据厂家资料编制，不同厂家产品略有差异。说明：
产品长度
可定制
可定制
1.螺纹连接金属软管常用于两端有安装偏差或错位的管口之间的连接。根据所需连接的两端管接口尺寸及错位情况，选择合适的规格、长度。
2.螺纹连接金属软管的波纹管、接头、密封垫均可根据工程需要选用。波纹管可选择材料有不锈钢304、316、316L等，且波纹管可选择带不锈钢网套或不带网套；接头可选择铜镀铬、玛钢（可锻铸铁）镀锌、不锈钢等；密封垫可选择聚四氟乙烯等。螺纹连接金属软管
图集号
审核黄辉黄校对邢巧云部必之设计全德海全德齿页
13K204
