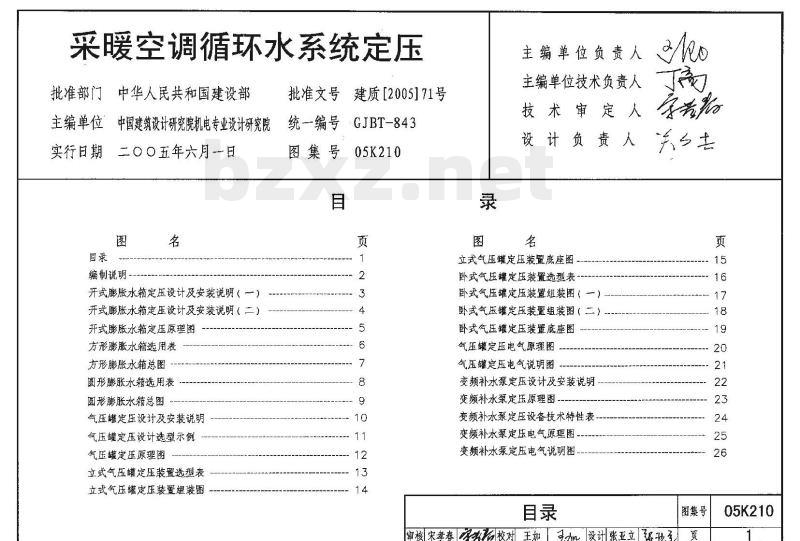

【05K210】 采暖空调循环水系统定压

采暖空调循环水系统定压
批准部门中华人民共和国建设部主编单位中国建筑设计研究院机电专业设计研究院实行日期二〇〇五年六月－日
编制说明
开式膨胀水箱定压设计及安装说明（一）开式膨胀水箱定压设计及安装说明（二）开式膨胀水箱定压原理图
方形膨胀水箱选用表
方形膨胀水箱总图
圆形膨胀水箱选用表
圆形膨胀水箱总图
气压罐定压设计及安装说明
气压罐定压设计选型示例
气压罐定压原理图
立式气压罐定压装置选型表
立式气压罐定压装置组装图
批准文号建质[2005]71号
统-编号GJBT-843
05K210
图集号
主编单位负责人
主编单位技术负责人
技术审定
设计负责人
立式气压罐定压装置底座图
卧式气压罐定压装置选型表
卧式气压罐定压装置组装图（—）卧式气压罐定压装置组装图（二）卧式气压罐定压装置底座图
气压罐定压电气原理图
气压罐定压电气说明图
变频补水泵定压设计及安装说明变频补水泵定压原理图
变频补水泵定压设备技术特性表变频补水泵定压电气原理图
变频补水泵定压电气说明图
图集号
审核宋孝春校对王加设计张亚立疆种孔页
05K210
1.编制依据
编制说明
本图集是根据建设部建质［2003】75号”《二00三年国家建筑标准设计编制工作计划》中有关项目要求进行编制的。本图集遵循以下标准：
《采暖通风与空气调节术语标准》《钢制焊接常压容器》
《隔振设计规范》
《通风与空调工程施工质量验收规范》GB50155-92
JB/T4735-1997
JBJ22-91
GB50243-2002
《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
2.适用范围
2.1本图集适用于建筑工程中采暖空调循环水系统的定压。根据采暖、空调水系统定压型式的不同可分为：开式膨胀水箱定压，气压罐定压和变频补水泵定压三种定压方式。2.2本图集适用于施工图设计和系统安装、调试。3.主要内容
3.1开式膨胀水箱
开式膨胀水箱（以下简称”水箱”）可以作为采暖、空调循环水系统的补水，定压设备。水箱位置应在系统的最高处。此定压方式在中小型采暖或空调系统中应用比较普遍，且控制简单，系统水力稳定性好。本图集内容有水箱的选型计算方法，系统示意图，安装说明、常用水箱参数表及水箱安装图。水箱制作要求及加工图详见国标图集03R401—2《开式水箱》。3.2气压罐定压
适用于水质净化要求，含氧量要求较高的采暖或空调循环水系统，且安装位置较灵活；易于实现自动补水、自动排气、自动泄水和自动过压保护等。但需设置闭式（补）水箱；还应回收膨胀水量。本图集内容有设备选型设计、系统原理图、立/卧式气压罐安装图及参数表，控制原理图。3.3变频补水泵定压
变频补水泵定压方式运行稳定，用于规模较大，耗水量不确定的系统：不适用于中小规模的采暖或空调系统。本图集内容有设备选型设计、系统原理图、安装图、设备参数表、控制原理图。
编制说明
审核宋孝春校对王加办设计张亚立到图集号
05K210
开式膨胀水箱定压设计选型及安装说明1、开式膨胀水箱设计选型
开式膨胀水箱的有效容积按下式计算：Vx Vt + Vp
式中：V一—开式膨胀水箱的有效容积（m2）M开式膨胀水箱的调节容积（m2）；调节容积Vt应不小于3min平时运行的补水泵流量，且保持水箱调节水位高差不小于200mm。Vp——系统最大膨胀水量（m2）：循环水系统的最大膨胀水量按下式计算：供热时：Vp=（号-1)ve
供冷时：Vp=（1-
式中：B一水密度，采暖或空调（冬季运行）系统取充水温度 t。时水密度；空调玲水系统取夏季系统停运时的环境温度t。对应水密度（kg/m2）。P—系统运行时水的平均密度（kg/m2）；取供/回水温度时的密度平均值（kg/m2）：p=(pg+ph) /2
Ve—系统水容量（m2）。
常用采暖。空调水系统的（Vp/Ve）可参考下表取值：系统类型
供/回水温度（℃）
to('c)
膨胀量VP/Na
2、开式膨胀水箱的设计要点
空调玲水
空调热水
采暖水
0.00530.014510.02422
2.1空调水系统采用冷水、热水共用的双管系统时，膨胀水箱有效容积的大小应按冬季工况确定。
2.2膨胀水箱最低水位应高于采暖/空调水系统最高点1.0m以上。2.3水箱高度大于等于1500mm时，应设内、外人梯；水箱高度大于等于1800mm时，应设两组玻璃管液位计，液位计可用法兰连接或螺纹连接，其搭设长度为70～200mm，2.4膨胀管在重力循环系统中应安装在供水总立管的顶端；在机械循环系统中应接至系统定压点上，一般接至水泵吸入口前。2.5循环管接至系统回水干管上，该点与定压点之间应保持不小于1.5~3m的水平距离。
开式膨胀水箱定压设计及安装说明（一）审核宋孝春必校对王加an设计张亚立张飞图集号
05K210

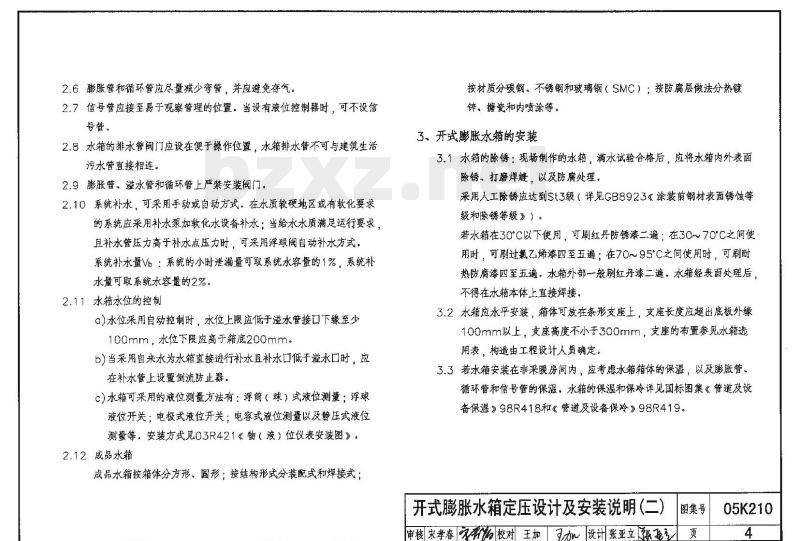

2.6膨胀管和循环管应尽量减少弯管，并应避免存气。2.7信号管应接至易于观察管理的位置。当设有液位控制器时，可不设信号管。
2.8水箱的排水管阀门应设在便于操作位置，水箱排水管不可与建筑生活污水管直接相连。
2.9膨胀替、溢水管和循环管上严禁安装阀门。2.10系统补水，可采用手动或自动方式。在水质较硬地区或有软化要求的系统应采用补水泵加软化水设备补水：当给水水质满足运行要求，且补水管压力高于补水点压力时，可采用浮球阀自动补水方式系统补水量Vb：系统的小时泄漏量可取系统水容量的1%，系统补水量可取系统水容量的2%。
2.11水箱水位的控制
α)水位采用自动控制时，水位上限应低于溢水管接口下缘至少100mm，水位下限应高于箱底200mm。b)当采用自来水为水箱直接进行补水且补水口低于溢水口时，应在补水管上设置倒流防止器。
）水箱可采用的液位测量方法有：浮筒（球）式液位测量；浮球液位开关；电极式液位开关；电容式液位测量以及静压式液位测量等。安装方式见03R421《物（液）位仪表安装图》。2.12成品水箱
成品水箱按箱体分方形、圆形：按结构形式分装配式和焊接式：按材质分碳钢、不锈钢和玻璃钢（SMC）；按防腐层做法分热镀锌、糖瓷和内喷涂等。
3、开式膨胀水箱的安装
3.1水箱的除锈：现场制作的水箱，满水试验合格后，应将水箱内外表面除锈、打磨焊缝，以及防腐处理。采用人工除锈应达到St3级（详见GB8923《涂装前钢材表面锈蚀等级和除锈等级》）。
若水箱在30°C以下使用，可刷红丹防锈漆二遍；在30～70°C之间使用时，可刷过氯乙烯漆四至五遍；在70～95C之间使用时，可刷耐热防腐漆四至五遍。水箱外部一般刷红丹漆二遍。水箱经表面处理后，不得在水箱本体上直接焊接。
3.2.水箱应水平安装，箱体可放在条形支座上，支座长度应超出底板外缘100mm以上，支座高度不小于300mm，支座的布置参见水箱选用表，构造由工程设计人员确定。3.3若水箱安装在非采暖房间内，应考虑水箱箱体的保温，以及膨胀管、循环管和信号管的保温，水箱的保温和保冷详见国标图集《管道及设备保温》98R418和《管道及设备保冷》98R419。开式膨胀水箱定压设计及安装说明（二）审核宋孝春校对王加设计张亚立张电图集号
05K210
系统最高点
水箱水位下限
.5~3.0m
图一：补水泵补水
1.冷热源装置
2.末端用户
9.膨胀管
3.循环泵
10.循环管
4.补水泵
11.溢水管
水箱水位下限
接给水
5.补水箱
12.排水管
系统最高点
接给水或高位水箱
.5~3.0m
图二：浮球阀补水
6.软水设备
13.浮球阀
7.膨胀水箱
14.倒流防止器
8.液位计
15.水表
注：图中ht、hp、hb分别为开式膨胀水箱的调节容积Vt、系统最大膨胀水量Vp、系统补水量Vb对应的水位高差ht不得小于o.2m。
开式膨胀水箱定压原理图
审核宋孝春源讯校对王加设计张亚立涨世多图集号
05K210
方形膨胀水箱选用表
箱体尺寸（mm）
钢板厚度(mm）底部支座（mm)
箱顶箱底箱壁边距间距数量
膨胀水箱
满水总重
注：1.表中公称容积为按水箱箱体尺寸计算后再经圃整的容积；有效容积为水箱的计算容积减去水箱排水管以下和溢水管以上部分的容积。2.表中自重指水箱箱体及其接管（含法兰）重量。方形膨胀水箱选用表
审核宋孝春以务校对王加设计张亚立到图集号
05K210
内人梯
外人梯
膨胀管
循环管
溢水管
排水管
信号管
通气管
液面计口
接管规格
1~8号开式膨胀水箱
9～12号开式膨胀水箱
注：1.本图为0.5~5.0m2方形膨胀水箱总图。箱体制作图详见国标图集03R401-2《开式水箱》。图中各接管法兰标准均为GB/T9124-2000《钢制管法兰技术条件》。2、开式膨胀水箱高度大于等于1.5m时应设内、外人梯。3．水箱上附件如人孔、管接头，外人梯等，在水箱上的位置由工程设计人员自行修改。
方形膨胀水箱总图
审核宋孝春以校对王加设讯张亚立张图集号
05K210wwW.bzxz.Net
(D1/2)-350
顶底板
圆形膨胀水箱选用表
水箱总
钢板厚度
箱底箱壁
加强筋尺寸
底部支座
注：1.表中公称容积为按水箱箱体尺寸计算后再经圆整的容积；有效容积为水箱的计算容积减去水箱排水管以下和溢水管以上部分的容积。2.表中自重指水箱箱体及其接管（含法兰）重量。圆形膨胀水箱选用表
膨胀水箱
图集号
审核宋孝春校对王加设计张亚立世页
满水总重
05K210
内人梯
外人梯
膨胀管
循环管
溢水管
排水管
信号管
通气管
液面计口
接管规格
1~8号开式膨胀水箱
9~12号开式膨胀水箱
注：1．本图为0.5~5.0m2圆形膨胀水箱总图。箱体制作图详见国标图集03R401-2《开式水箱》。图中各接管法兰标准均为GB/T9124-2000《钢制管法兰技术条件》：2．开式膨胀水箱高度大于等于1.5m时应设内，外人梯，3.水箱上附件如人孔、管接头、外人梯等，在水箱上的位置由工程设计人员自行修改。
圆形膨胀水箱总图
审核宋孝春校对王加力设计张亚立张图集号
05K210
气压罐定压
1，气压罐的容积计算
V≥ Vmin =
式中：V——气压罐实际总容积（m3）；Vmin—气压罐最小总容积（m3）Vt—一气压罐调节容积，不宣小于3min平时运行的补水泵流量（m3）：当采用变频泵时，补水泵流量可按额定转速时补水泵流量的1/3~1/4确定。β—容积附加系数，隔膜式气压罐取1.05；100，P 和P2 分别为补水泵启动压力和a=
P2+100
停泵压力（表压，kPa），应综合考虑气压罐容积和系统的最商运行工作压力的因素取值，宜取0.65~0.85，必要时可取0.5~0.9
2．气压罐工作压力值（表压，k户a）：2.1安全阀开启压力P4，不得使系统内管网和设备承受压力超过其充许工作压力。
2.2膨胀水量开始流回补水箱时电磁阀开启压力P3，宜取0.9P4。2.3补水泵启动压力P1，满足定压点下限要求，并增加10kPα的裕量。定压点下限应符合：循环水温度为60C~95C时，应使系统最高点的压力高于大气压力10kPa以上；循环水温度小于等于60'C的系统，应使系统最高点压力高于大气压力5kPa以上。
2.4 补水泵停泵压力P2，宜取P2=0.9P3。3．气压罐定压的设计要点：
3.1气压罐的定压点通常放在系统循环水泵吸入端。3.2气压罐的配管应采用热浸镀锌钢管或热漫镀锌无縫钢管。3.3气压罐应设有泄水装置，在管路系统上应设安全阀、电接点压力表等附件（详见原理图）。
3.4气压罐与补水泵可组合安装在钢支座上。补水泵扬程应保证补水压力比系统补水点压力高30~50kPa：补水泵总小时流量宜为系统水容量的5%,不得超过10%3.5应设置闭式（补）水箱。并应回收因膨胀导致的泄水。4．气压罐的安装
4.1安装气压罐的房间应有良好的通风，且室内温度不应低于5°C、不高于40'C。安装在没有冻结危险的室外时，应考虑防风雨措施.
4.2气压罐与墙面或其它设备之间应留有不小于0.7m的距离。4.3气压罐安装后应进行水压强度试验和严密性试验，按工程设计要求及有关规定执行。
4.4气压罐水压强度试验和严密性试验合格后应按工程设计要求进行调试：完成调试工作后，应确保充气嘴不漏气4.5设备调试合格，投入自动运行后，可不设专人值班，但需定期邀检，
气压罐定压设计及安装说明
图集号
审核宋孝春场校对王加办n设计张亚立张页05K210
气压罐定压的空调采暖系统设备选择和补水泵工作压力计算示例某两管制空调系统冬季采用60/50C热水，系统水容量约为75m2定压补水点设在循环水泵入口，根据空调设备和管网允许工作压力，确定循环水泵入口最商工作压力为1.0MPα；采用囊式气压罐定压；补水箱与系统最高点高差为45m；进行定压补水设备的选择计算。1.符号说明：
Vp一系统最大膨胀水量（m3）；Vt一气压罐计算调节容积（m3）；Vmin一气压罐最小总容积（m2）V一一气压罐实际总容积（m3）;P—补水泵启动压力（kPa）;
P2—补水泵停泵压力（kPa）；
P3——膨胀水量开始流回补水箱时电磁阀开启压力（kPa）；P4—安全阀开启压力（kPa）;
α—补水泵启动压力P1和停泵压力P2的设计压力比；β一容积附加系数，囊式气压罐取1.05；2.补水泵选择计算
系统定压点最低压力为45+0.5+1=46.5（m，465kPa）；补水泵扬程应不小于465+50=515(kPa）；补水泵总流量应不小于 75x5%=3.75(m3 /h)选用2台流量为2.0m/h，扬程为550kPa的水泵，乎时使用1台，初期上水或事故补水时2台水泵同时运行。3.气压罐选择计算
3.1调节容积应不小于3min补水泵流量：Vt ≥2.0X3/60=0.1( m3 )
3.2系统最大膨胀量：
Vp=0.01451x75=1.088(m3 )
3.3气压罐最低和最高压力的确定安全阀开启压力P4=1000kPa（补水点处允许工作压力）;膨胀水量流到补水箱时电磁阀的开启压力P3=0.9P4=900（kPa）；补水泵启动压力P465(kPa）
补水泵停泵压力P2=0.9P3=810(kPa);P: +100_465+100
核算压力比αα=，+100=810+1002=0.62
满足α值的取值范围要求。
3.4气压罐最小总容积
8.Vt = 1.05x0.1
Vmin=-
0.276 ( m3 )
选择RSN600式立式气压罐，罐体直径600mm，高度1870mm，承压1.0MPa，实际总容积V=0.35m3。气压罐定压设计选型示例
图集号
审核宋孝春校对王加加设计张亚立张页05K210
接给水
1.襄式气压罐
8.倒流防止器
2.电接点压力表3.安全阀
9.循环水泵10.末端用户
4.泄水电磁阀5.补水泵6.软化水箱7.软化设备11冷热源装置12.水表
注：图中hb、hp分别为系统补水量Vb、系统最大膨胀水量Vp对应的水位高差气压罐定压原理图
图集号
审核宋孝春校对王加2n设计张亚立张童气页
05K210
