【19K112】 金属、非金属风管支吊架（含抗震支吊架）

国家建筑标准设计图集
19K112
玉家健幼
（替代08K132
国家建筑标准设计
家建筑标准设计
金属、非金属风管支吊架
（含抗震支吊架）
标准设计
天建筑标准设计
国家建筑标准设计
玉家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

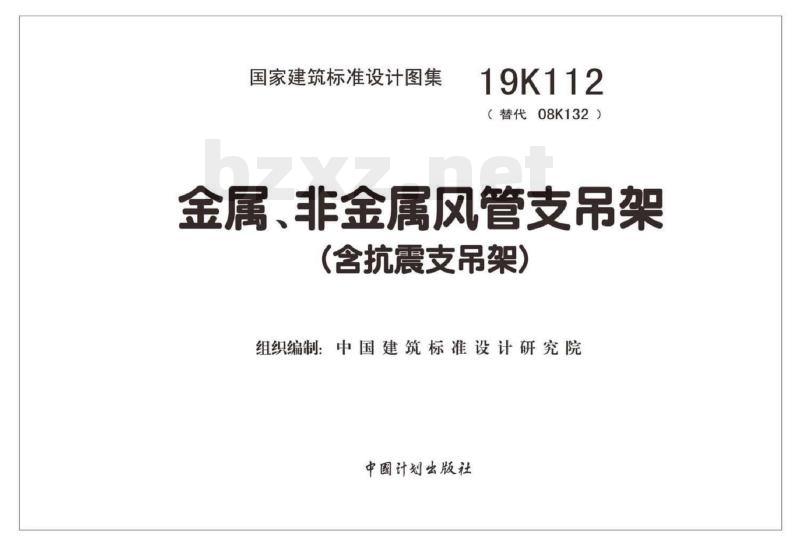

国家建筑标准设计图集
19K112
（替代08K132）
金属、非金属风管支吊架
（含抗震支吊架）
组织编制：中国建筑标准设计研究院中國计划出版社

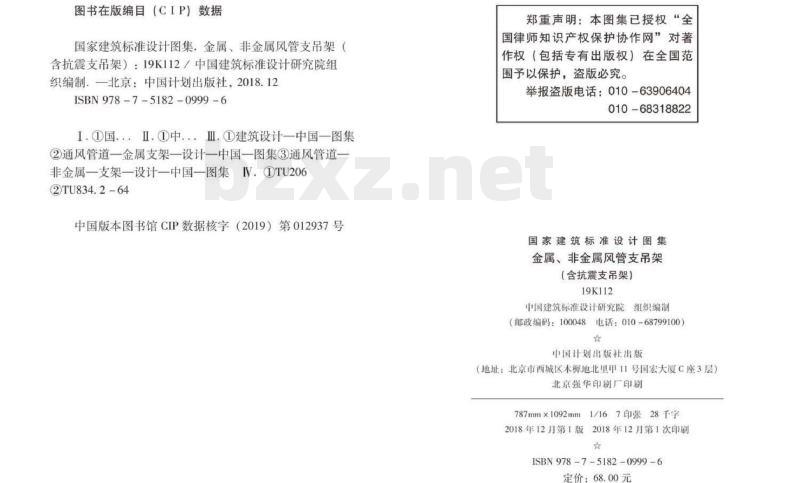

图书在版编目（CIP）数据
国家建筑标准设计图集：金属、非金属风管支吊架（含抗震支吊架）：19K112/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2018.12ISBN978-7-5182-0999-6
I.@国.·.Ⅱ.中..·Ⅲ.建筑设计一中国一图集②通风管道一金属支架一设计一中国一图集③通风管道一非金属一支架一设计一中国一图集IV.①TU206②TU834.2-64
中国版本图书馆CIP数据核字（2019）第012937号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
金属、非金属风管支吊架
（含抗震支吊架）
19K112
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印剿广印刷
787mm×1092mm1/167印张28千字2018年12月第1版2018年12月第1次印刷★
ISBN978-7-5182-0999-6
定价：68.00元
编制组负责人：
编制组成员：
审查组长：
审查组成员：
项目负责人：
项目技术负责人：
参编单位：

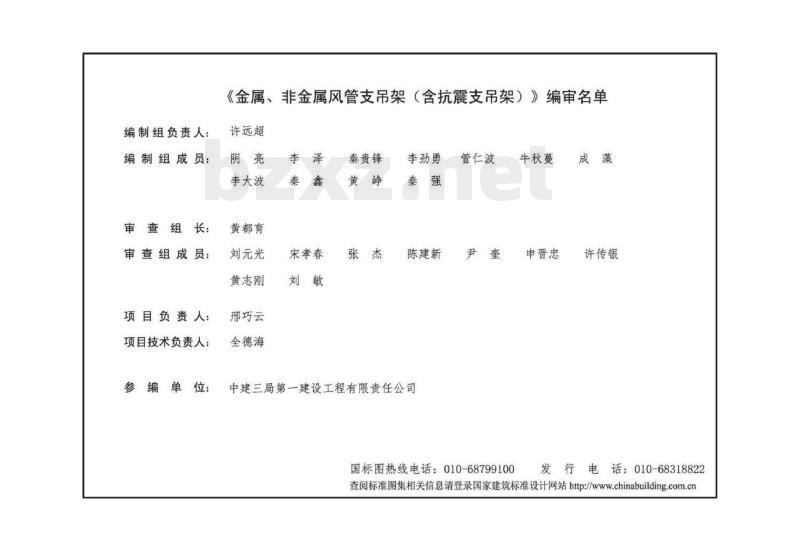

《金属、非金属风管支吊架（含抗震支吊架）》编审名单许远超
李大波
黄都育
刘元光
黄志刚
邢巧云
全德海
宋孝春
秦贵锋
李劲勇
陈建新
中建三局第一建设工程有限责任公司管仁波
国标图热线电话：010-68799100牛秋蔓
申晋忠
许传银
发行电话：010-68318822
查阅标准图集相关信息请登录国家建筑标准设计网站http://chinabuilding.com.cn目录、总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
金属、非金属风管支吊架
（含抗震支吊架）
机械工业第六设计研究院有限公司统一编号GJBT-1510主编单位
深圳市置华机电设备有限公司
出版日期
总说明
二〇一九年一月一日
支吊架选用索引表
传统支吊架
风管支架在承重砖墙上安装
风管支架在混凝土墙上安装
风管支架在混凝土柱上安装此图集内容来自标准下载网
风管支架在钢柱上安装
风管支架悬吊安装
风管在混凝土结构、钢结构下悬吊安装圆形钢板风管支架材料表
矩形钢板风管支架材料表“
圆形铝板风管支架材料表
矩形铝板风管支架材料表
图集号
19K112
主编单位负责人
主编单位技术负责人
汉康辑
技术审定人
设计负责
圆形无机玻璃钢风管支架材料表矩形无机玻璃钢风管支架材料表”圆形硬聚氯乙烯风管支架材料表矩形硬聚氯乙烯风管支架材料表矩形聚氨酯复合板风管支架材料表矩形酚醛复合板风管支架材料表净边起大鸡
矩形玻璃纤维板复合材料风管支架材料表无保温圆形风管与横梁固定方式保温圆形风管与横梁固定方式
矩形风管与横梁固定方式
吊架根部详图
圆形风管吊架”
圆形钢板、铝板风管吊架材料表圆形无机玻璃钢、硬聚氯乙烯风管吊架材料表竖向风管支架
审核成藻汉康校对阴亮设许远超许边超·41
图集号
19K112
目录总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
目录，总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
竖向风管支架材料表
风管穿楼板支架”
风管穿楼板支架材料表
风管在网架下安装示意图
风管在网架内安装示意图
金属风管装配式支吊架
金属风管装配式支吊架说明
矩形金属风管柔性吊架安装（混凝土）矩形金属风管柔性吊架安装（钢结构）矩形金属风管刚性吊架安装（混凝土）矩形金属风管刚性吊架安装（钢结构）矩形钢板风管柔性吊架选用表
矩形钢板风管刚性吊架选用表”矩形铝板风管吊架选用表
金属风管混凝土柱上安装
金属风管钢柱上安装
竖向金属风管支架安装
圆形金属风管柔性吊架安装（混凝土）圆形金属风管柔性吊架安装（钢结构）圆形金属风管刚性吊架安装（混凝土）圆形金属风管刚性吊架安装（钢结构）54
装配示意图
常用槽钢参数表
常用连接件参数表
抗震支吊架
抗震支吊架说明
钢板风管抗震支吊架选用表
铝板风管抗震支吊架选用表
无机玻璃钢风管抗震支吊架选用表硬聚氯乙烯风管抗震支吊架选用表”其他非金属风管抗震支吊架选用表柔性CZ-1A、2A、3A、4A抗震支吊架图柔性SZ-1A、2A、3A、4A抗震支吊架图柔性CZ-1B、2B、3B、4B抗震支吊架图”柔性SZ-1B、2B、3B、4B抗震支吊架图刚性CZ-1A、2A、3A、4A抗震支吊架图刚性SZ-1A、2A、3A、4A抗震支吊架图刚性CZ-1B、2B、3B、4B抗震支吊架图刚性SZ-1B、2B、3B、4B抗震支吊架图装配示意图
相关技术资料
审核成藻汉原校对阴亮设计许远超许远超75
图集号
19K112
目录、总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
自录，
总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
编制依据
风管支吊架》基础上修订完成：风管材料种类上增加了不锈钢板风1.1本图集根据住房和城乡建设部建质函[2015]140号文“关于印发《2015年国家建筑标准设计编制工作计划》的通知”进行编制。1.2依据的主要标准规范
《通风与空调工程施工规范》
《通风与空调工程施工质量验收规范》《钢结构设计标准》
《建筑机电工程抗震设计规范》《通风管道技术规程》
《混凝土结构后锚固技术规程》《冷弯薄壁型钢结构技术规范》《建筑机电设备抗震支吊架通用技术条件》GB50738-2011
GB50243-2016
GB50017-2017
GB50981-2014
JGJ/T141-2017
JGJ145-2013
GB50018-2002
CJ/T476-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与国家现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适用于新建、改建和扩建的民用与工业建筑通风、空调、防排烟等工程中的室内风管支吊架的设计选用与施工，不适用于有腐蚀、高温等特殊环境。
2.2适用风管规格：圆形风管直径或矩形风管长边不大于2000mm的风管。当圆形风管直径或矩形风管长边大于2000mm时，其支吊架形式和材料规格需由计算确定。
2.3本图集适用于抗震设防烈度小于等于8度的地区。3编制说明
3.1本图集是修编图集，主要内容分为三部分：3.1.1传统支吊架。此部分内容是在原图集08K132《金属、非金属管、酚醛复合板风管。
3.1.2金属风管装配式支吊架。为新增内容，仅针对金属风管，非金属风管装配式支吊架内容参见15K114《非金属风管制作与安装》。3.1.3抗震支吊架。为新增内容，给出了常用抗震支吊架的形式。3.2各种支吊架的材质均为Q235B钢材，螺栓采用C级Q235B，其他构件材质除特殊说明外，也均为Q235B钢材。3.3圆形风管按直径D选取相应的支架形式和材料规格。矩形风管按水平方向边长a（mm）垂直方向边长b（mm）选取。3.4图集中材料选型为理论计算值，实际材料选用可根据现场情况做适当调整，一般不应低于材料选型表规格，如低于材料选型表规格，需由结构专业进行复核。
3.5本图集中风管保温材料按玻璃棉制品（密度p=70kg/m2、厚度6=40mm）计算支吊架荷载。如与本图集不一致时，应核算调整支吊架规格。
3.6风管的截面尺寸，宜按国家标准《通风与空调工程施工质量验收规范》GB50243-2016的规定执行。3.7风管的材质应符合国家有关标准规范对其性能参数的要求。3.8各种风管材料的选用密度、厚度见表1。3.9风管安装支吊架的最大间距按圆形风管直径、矩形风管边长确定。
3.9.1金属风管水平安装时，支吊架最大间距见表2。3.9.2非金属风管水平安装时，支吊架最大间距见表3。3.9.3风管垂直安装时，支架的最大间距见表4。3.10风管支吊架间距受风管连接方式的影响而改变时，需由现场确定间距。
3.11膨胀型锚栓及其布置：支吊架确定之后，由结构专业依据行业总说明
审核成藻汉原校对阴亮设计许远超许远超图集号
19K112
总说明及图例
传统支吊妞
属风管装配式支吊架
抗震支吊架
目录，总说明及图例
传统支吊架
立属风管装配式支吊架
抗震支吊架
标准《混凝土结构后锚固技术规程》JGJ145-2013计算确定。3.12预埋件应由结构专业根据受力情况选用，也可参照结构专业标准图集16G362《钢筋混凝土结构预埋件》选用。3.13支吊架焊接采用角焊缝满焊，手工焊接采用E43型焊条，焊缝高度与较薄焊接件厚度相同。
3.14支吊架材料规格选用未计入中间支点失效系数和上人荷载，是否计入应由选用者根据工程具体情况确定，并应由结构专业人员进行核算，调整支吊架材料规格。3.15支吊架的施工应确保结构连接节点的强度，并保证其预埋构件焊接、后锚固等的可靠性。
3.16支吊架对承重结构，如墙、柱、梁、楼板、网架等强度的影响，需经结构专业人员进行校核。
3.17悬吊的水平主、干风管直线长度大于20m时，应设置防晃支架或防止摆动的固定点。
3.18不锈钢板、铝板风管与钢支架的接触处，应有隔绝或防腐绝缘措施。3.19不锈钢板风管支吊架材料参照钢板风管支吊架材料表选用：图集中未收录的其他管材，其支吊架可参照材质、密度相近的风管材料选用。
3.20本图集仅涉及风管支吊架，不涉及风管选用、制作质量及使用场所等。
3.21支吊架、托架防腐应按工程设计规定执行。3.22图集中所注尺寸以毫米（mm）为单位。图中各部件的位置、尺寸，施工时可根据现场情况做适当调整。表1风管板材选用密度、厚度表
风管类别
钢板风管
不锈钢板风管
铝板风管
无机玻璃钢风管
硬聚氟乙烯风管
聚氨酯复合板风管（自带保温层）酚醛复合板风管（自带保温层）玻璃纤维板复合材料风管（自带保温层）板材密度（kg/m）
≥1700
1300~1600
≥>70
板材厚度（mm）
0.5、0.6、0.75、1.0、1.2、1.5、2.00.5、0.75、1.0、1.2
1.0、1.5、2. 0
3、4、5、6、7、8
3、4、5、6、8、10
注：1.板材厚度与风管尺寸有关，表中数据为不同风管规格要求的最小厚度值，具体按《通风管道技术规程》JGJ/T141-2017执行。图集荷载计算时，非金属与复合风管的材料密度均按表中最小值。2.
3.不锈钢板风管支吊架材料参照钢板风管支吊架材料表选用。总说明
审核成藻汉原校对阴亮设计许远超许边超图集号
19K112
总说明及图例
传统支吊架
立属风管装配式支吊架
抗震支吊架
目录”总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
风管边长或直径
a(D）≤400
a（(D）>400
2金属风管水平安装支吊架最大间距表2
（mm）
圆形风管
矩形风管
纵向咬口风管
螺旋咬口风管
注：C型插条法兰、S型插条法兰风管的支吊架间距不应大于3000mm。3非金属及复合材料风管水平安装支吊架最大间距表3
（mm）
风管长边尺寸（mm）
风管类别
无机玻璃钢风管
硬聚氯乙烯风管
聚氨酯复合板风管
酚醛复合板风管
玻璃纤维板复合材料风管
a(D）≤400
400≤500
500≤800
800≤1000
表4风管垂直安装支架最大间距（mm）风管类别
金属风管
无机玻璃钢风管、硬聚氟乙烯风管3
聚氨酯复合板风管、酚醛复合板风管玻璃纤维板复合材料风管
薄钢板法兰风管
1000≤1600
支架最大间距
总说明
1600≤2000
图集号
审核成藻汉廣校对阴亮设计许远超许远超起19K112
目录、总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
目录，总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
4计算原则
4.1荷载计算：
支吊架承受的总荷重包括风管自重、法兰、管卡等附件的重量；当风管保温时，还应加上保温层的重量。本图集保温材料按玻璃棉制品（密度p=70kg/m3、厚度8=40mm）计算支架荷载。
4.2支吊架承载力计算：
根据《钢结构设计标准》GB50017-2017和《冷弯薄壁型钢结构技术规范》GB50018-2002相关章节进行计算。4.3支吊架稳定性计算：
根据《钢结构设计标准》GB50017-2017和《冷弯薄壁型钢结构技术规范》GB50018-2002相关章节进行计算。4.4支吊架横梁挠度与其跨度之比不大于1/250。5吊架选用实例
【例1】矩形钢板风管，水平方向边长a=2000mm，垂直方向边长b=1250mm，板厚8。=1mm，保温层厚8=40mm，采用吊架安装，吊架间距L=3000mm。计算、选择横梁，吊杆规格。【解】见图1
对于矩形风管，采用图1荷载均布受力方式计算：（1）吊架跨度
Lg=a+100X2=2000+200=2200mm
（2）钢板风管荷重
P=1.35×2X（a+b)XLX8。XpX10-8=1.35×2×（2000+1250）×3000×1×7850×10-8=2066.50N
（3）法兰荷重（角钢法兰：角钢为40×4，间距为1250mm：40
50|100
P,=L/1250×2×（a+b）X2X1.05×2.422×10×10-3×1.35=3000/625×（2000+1250)X2.1X2.422X10-2×1.35=1071.15N
（4）保温荷重
P3=1.35×2×（a+b+80）XL×8×pX10-8=1.35×2×（2000+1250+80）×3000×40×70×108=755.24N
（5）总荷重
P=P+P2+P3
=2066.50+1071.15+755.24
（6）弯矩（按均布荷载考虑）
M=0.25×PXLg-0.5×P×0.25Xa
=0.25X3892.89X2.200-0.5X3892.89X0.25X2=1167.87Nm
总说明
审核成藻汉原校对阴亮设计许远超许远超图集号
19K112
目录、总说明及图例
传统支吊架
立属风管装配式支吊架
抗震支吊架
目录”总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
（7）选［5:Wx=10.4cm
槽钢单位长度荷重p4=5.44kg/m；钢梁自重的弯矩
M,=1.35Xp×10×La×Lo/8/106
=1.35×5.44×10×2200×2200/8/10%=44.43N·m
（8）总弯矩
=1167.87+44.43
=1212.30Nm
（9）横梁的强度验算
Mm/Wx=1212.30/10.4=116.57N/mm2<215N/mm2=f符合规范要求。
（10）横梁的整体稳定性验算
Mg/pbWxf=1212.30/(0.81X10.4X215)=0.67<1.0符合规范要求。
（11）验算横梁的挠度
Ymax=5qr/384EI
=5X3892.89X2200/(1.35X384X206000X260000)=7.46mm<2200/250=8.8mm
符合规范要求。
（12）吊杆计算：
总重量=P+1.35×p×10×(Lg+100)×10-3=3892.89+1.35X5.44×10×（2200+100)×10-3=4061.80N
吊杆截面积F=总重量/215=18.89mm2按《通风管道技术规程》JGJ141-2017第4.2.3条，吊杆最小规格应为Φ10。计入螺纹削弱吊杆断面因素，实际吊杆截面积：F=元(10/2-1.5)2X2=76.96mm2
实际截面积F>F，符合要求，故选择2Φ10。【例2】圆形钢板风管，风管直径D=2000mm，板厚8g=1.2mm，保温层厚8=40mm，采用吊架安装，吊架间距L=3000mm。计算、选择横梁、吊杆规格。
【解】见图2
50L100
对于圆形风管，采用图2荷载集中受力方式计算：（1）吊架跨度
Lg=a+100×2=2000+200=2200mm
（2）钢板风管荷重
P=1.35×元XDXL×8.×pX10-8
总说明
审核成藻汉原校对阴亮设计许远超许边超图集号
19K112
目录、总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
目录、总说明及图例
传统支吊架
金属风管装配式支吊架
抗震支吊架
=1.35X3.14×2000×3000×1.2×7850×10-8=2395.88N
（3）法兰荷重（角钢法兰：角钢为40×4，间距为1250mm）P,=L/1250XπXDX2X1.05×2.422×10×103×1.35=3000/1250×3.14X2000×2.12.422×10-2×1.35=1034.90N
（4）保温荷重
P3=1.35Xπ×(D+40)XLX8XpX108=1.35×3.14×（2000+40）X3000X40×70×10-8=726.40N
（5）总荷重
P=P+P2+P3
=2395.88+1034.90+726.40
=4157.18N
（6）弯矩（按集中荷载考虑）
M=0.25XPXLo
=0.25X4157.18X2.200
=2286.45Nm
（7）选［6.3:W=16.3cm2
槽钢单位长度荷重p4=6.63kg/m
钢梁自重的弯矩
M=1.35Xp×10×L×L/8/106
=1.35×6.63×10X2200×2200/8/10%=54.15N·m
（8）总弯矩
Mm=M+Ml
=2286.45+54.15
=2340.60N·m
（9）横梁的强度验算
Mm/Wx=2340.60/16.3=143.60N/mm2<215N/mm2=f符合规范要求。
（10）横梁的整体稳定性验算
Mz/spbWxf=2340.60/(0.79×16.3×215)=0.85<1.0符合规范要求。
（11）验算横梁的挠度
Ymax=PP/48EI
=4157.18X2200/（1.35X48X206000X512000)=6.48mm<2200/250=8.8mm
符合规范要求。
（12）吊杆计算：
总重量=P+1.35×p×10×（Lg+100)×10-3=4157.18+1.35×6.63×10×(2200+100)×103=4363.04N
吊杆截面积F=总重量/215=20.29mm按《通风管道技术规程》JGJ141-2017第4.2.3条，吊杆最小规格应为Φ10。计入螺纹削弱吊杆断面因素，实际吊杆截面积：F=元(10/2-1.5)2X2=76.96mm2
实际截面积F>F，符合要求，故选择2Φ10。总说明
审核成藻汉原校对阴亮设计许远超许远超图集号
19K112
目录、总说明及图例
传统支吊架
立属风管装配式支吊架
抗震支吊架
