【05SJ918-6】 传统特色小城镇住宅--东北地区

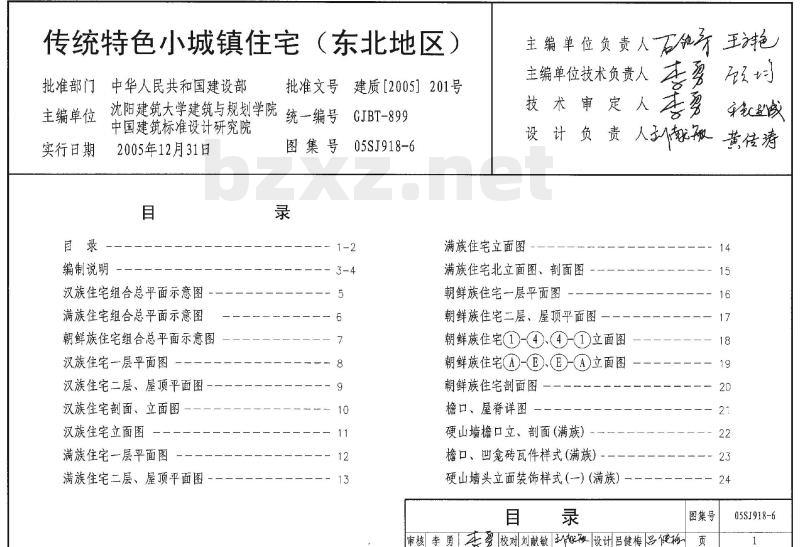

传统特色小城镇住宅（东北地区）批准部门中华人民共和国建设部主编单位
实行日期
批准文号
建质［2005】201号
沈阳建筑大学建筑与规划学院统一编号GJBT-899
中国建筑标准设计研究院
2005年12月31日
编制说明
汉族住宅组合总平面示意图
满族住宅组合总平面示意图
朝鲜族住宅组合总平面示意图
汉族住宅一层平面图
汉族住宅二层、屋顶平面图
汉族住宅剖面、立面图
汉族住宅立面图
满族住宅一层平面图
满族住宅二层、屋顶平面图，
图集号
05SJ918-6
主编单位负责人下做牙
主编单位技术负责人
技术审定人
设计负责人
黄传涛
满族住宅立面图
满族住宅北立面图、部面图
朝鲜族住宅一层平面图
朝鲜族住宅二层、屋顶平面图
朝鲜族住宅-④④①立面图
朝鲜族住宅-D-立面图
朝鲜族住宅面图
檐口、屋脊详图
硬山墙檐口立、剖面(满族）
檐口、凹砖瓦件样式(满族）

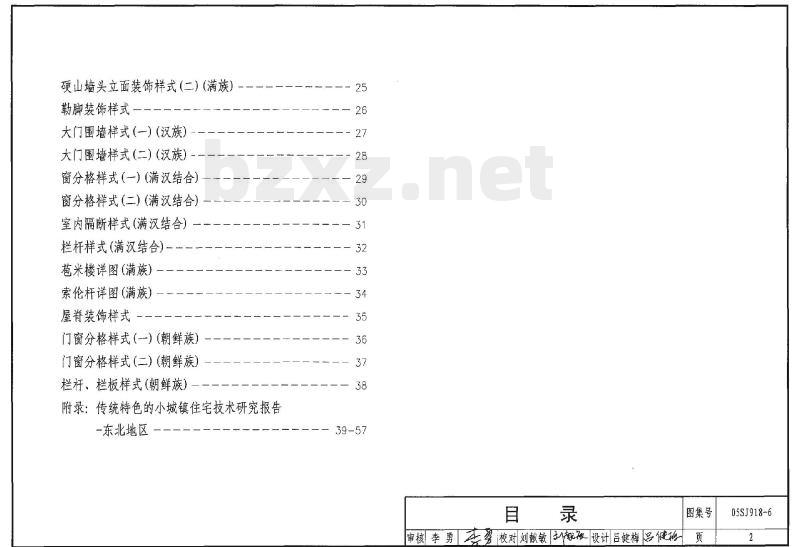

硬山墙头立面装饰样式(一)(满族)目录
审核李勇本 校对刘献敏瓶 设训吕健梅区健14
— 24
图集号
05SJ918-6
硬山墙头立面装饰样式(二)(满族)勒脚装饰样式一
大门围墙样式(一）(汉族)
大门围墙样式(二) (汉族)
窗分格样式（一）(满汉结合）
窗分格样式(二）(满汉结合)
室内隔断样式(满汉结合)
栏杆样式(满汉结合)-
苞米楼详图（满族）－一
索伦杆详图(满族）
屋脊装饰样式
门窗分格样式（一)(朝鲜族)
门窗分格样式(二)(朝鲜族)
栏杆、栏板样式（朝鲜族）
附录：传统特色的小城镇住宅技术研究报告-东北地区
审核李勇专多校对刘献敏做 设计吕健梅品健构图集号
05SJ918-6
1编制背景

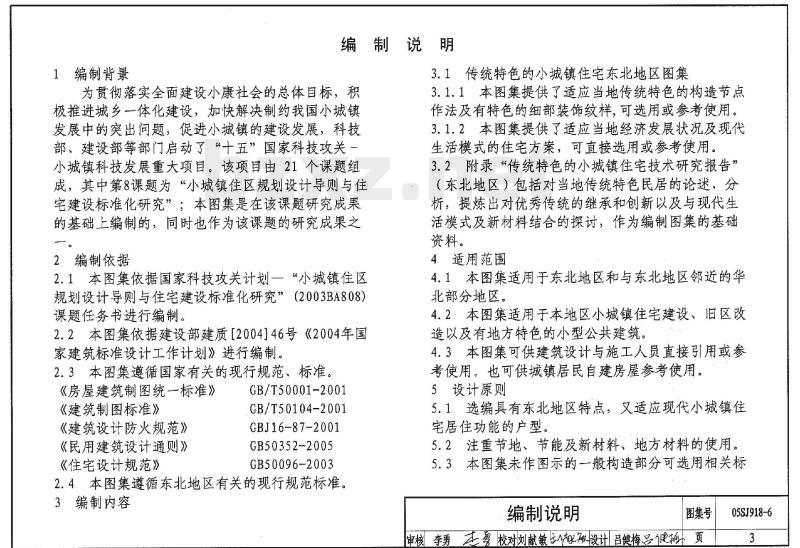

编制说明
3.1传统特色的小城镇住宅东北地区图集为贯彻落实全面建设小康社会的总体自标，积极推进城乡一体化建设，加快解决制约我国小城镇发展中的突出问题，促进小城镇的建设发展，科技部、建设部等部门启动了“十五”国家科技攻关一小城镇科技发展重大项目：该项自由21个课题组成，其中第8课题为“小城镇住区规划设计导则与住宅建设标准化研究”：本图集是在该课题研究成果的基础上编制的，同时也作为该课题的研究成果之。
2编制依据
2.1本图集依据国家科技攻关计划一“小城镇住区规划设计导则与住宅建设标准化研究”（2003BA808）课题任务书进行编制。
2.2本图集依据建设部建质[2004146号《2004年国家建筑标准设计工作计划》进行编制。2.3本图集遵循国家有关的现行规范、标准。《房屋建筑制图统一标准》
《建筑制图标准》
《建筑设计防火规范》
《民用建筑设计通则》
《住宅设计规范》
GB/T50001-2001
GB/T50104-2001
GBJ16-87-2001
GB50352-2005
GB50096-2003www.bzxz.net
2.4本图集遵循东北地区有关的现行规范标准。3编制内容
3.1.1本图集提供了适应当地传统特色的构造节点作法及有特色的细部装饰纹样，可选用或参考使用3.1.2本图集提供了适应当地经济发展状况及现代生活模式的住宅方案，可直接选用或参考使用。3.2附录“传统特色的小城镇住宅技术研究报告”（东北地区）包括对当地传统特色民居的论述、分析，提炼出对优秀传统的继承和创新以及与现代生活模式及新材料结合的探讨，作为编制图集的基础资料。
4适用范围
4.1本图集适用于东北地区和与东北地区邻近的华北部分地区。
4.2本图集适用于本地区小城镇住宅建设、旧区改造以及有地方特色的小型公共建筑。4.3本图集可供建筑设计与施工人员直接引用或参考使用。也可供城镇居民自建房屋参考使用。5设计原则
5.1选编具有东北地区特点，又适应现代小城镇住宅居住功能的户型。
5.2注重节地、节能及新材料、地方材料的使用。5.3本图集未作图示的一般构造部分可选用相关标编制说明
图集号
审核李勇主要校对刘献敏人教救设计吕健梅品健物页05SJ918-6

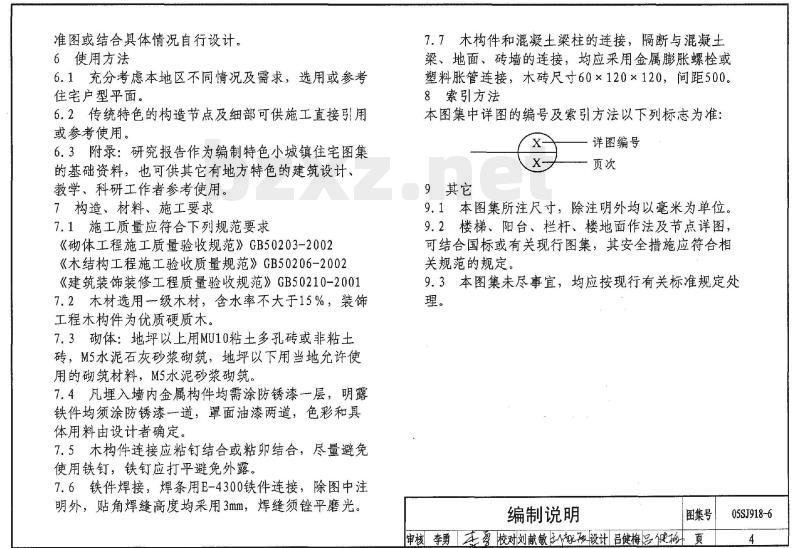

准图或结合具体情况自行设计。6使用方法
6.1充分考虑本地区不同情况及需求，选用或参考住宅户型平面。
6.2传统特色的构造节点及细部可供施工直接引用或参考使用。
6.3附录：研究报告作为编制特色小城镇住宅图集的基础资料，也可供其它有地方特色的建筑设计、教学、科研工作者参考使用。
7构造、材料、施工要求
7.1施工质量应符合下列规范要求《砌体工程施工质量验收规范》GB50203-2002《木结构工程施工验收质量规范》GB50206-2002《建筑装饰装修工程质量验收规范》GB50210-20017.2木材选用级木材，含水率不大于15%，装饰工程木构件为优质硬质木。
7.3砌体：地坪以上用MU10粘土多孔砖或非粘土砖，M5水泥石灰砂浆砌筑，地坪以下用当地允许使用的砌筑材料，M5水泥砂浆砌筑7.4凡埋入墙内金属构件均需涂防锈漆一层，明露铁件均须涂防锈漆一道，罩面油漆两道，色彩和具体用料由设计者确定。
7.5木构件连接应粘钉结合或粘卵结合，尽量避免使用铁钉，铁钉应打平避免外露7.6铁件焊接，焊条用E-4300铁件连接，除图中注明外，贴角焊缝高度均采用3mm，焊缝须锉平磨光。7.7木构件和混凝土梁柱的连接，隔断与混凝士梁、地面、砖墙的连接，均应采用金属膨胀螺栓或塑料胀管连接，木砖尺寸60×120×120，间距5008索引方法
本图集中详图的编号及索引方法以下列标志为准：X
9其它　
详图编号
9.1本图集所注尺寸，除注明外均以毫米为单位。9.2楼梯、阳台、栏杆、楼地面作法及节点详图，可结合国标或有关现行图集，其安全措施应符合柜关规范的规定。
9.3本图集未尽事宜，均应按现行有关标准规定处理。
编制说明
图集号
审核李勇主校对刘献敏机级设计吕健梅品使物页
05SJ918-6

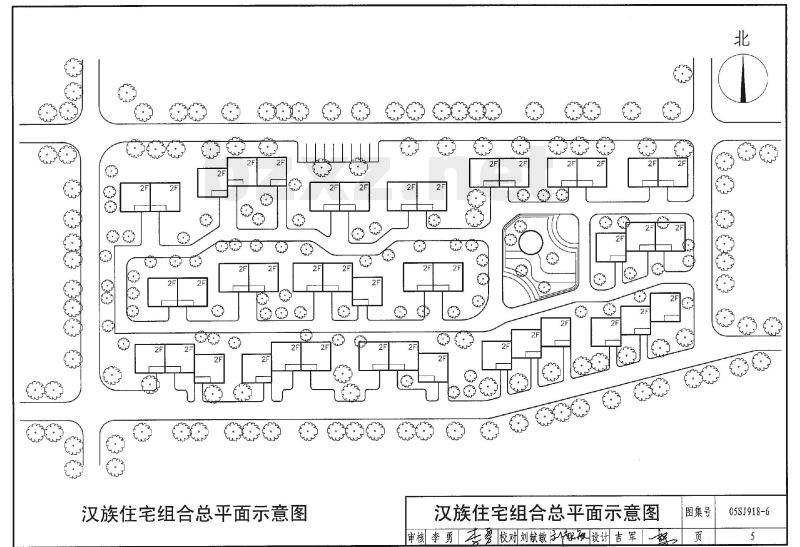

汉族住宅组合总平面示意图
汉族住宅组合总平面示意图
审核李勇罗校对刘献敏设计吉军一驾图集号
05SJ918-6
满族住宅组合总平面示意图
满族住宅组合总平面示意图
审核李勇套象校对刘献敏教做设计吉军超C?
图集号
05SJ918-6
活动场地
朝鲜族住宅组合总平面示意图
活动场地
朝鲜族住宅组合总平面示意图
图集号
审核朴玉顺顺校对王讽至讽设计于维维维资
05SJ918-6
卫生间
起居室
一层平面图
储藏室
方案的平面布局参考东北传统民居的形式，平面比较方整没有大的凸凹、有利于保温节能。主要使用房间有较好朝向。立面造型借鉴了东北传统的民居青砖小瓦房的特点采用硬山双坡顶，青灰色面砖，在山墙和勒脚部位局部饰以浅灰色装饰带。整个建筑基调为灰色，门窗为蓝色形成沉稳与明快的对比，突出北方民居明朗简洁的风格。技术经济指标
占地面积114.23m2
建筑面积：183.52m2
一层建筑面积：97.48m2
二层建筑面积：86.04m2
汉族住宅一层平面图
图集号
审核李勇香多校对刘献敏机设计吉军驾页
05SJ918-6
卫生间
三层平面图
屋顶平面
汉族住宅二层、屋顶平面图
审核李勇書校对 刘献敏机设计吉军想。4
图集号
05SJ918-6
起居室
1-1剖面图
卫生间
卫生间
灰色粉饰
?-?立面图
汉族住宅部面、立面图
审核李 勇否勇校对 刘献敏不级级设计吉 军丝A
图集号
回纹装饰
05SJ918-6
区区区区区区区区区区区区区区区区区区传统的门连窗
①-④立面图
成品砖饰
回纹装饰
-?立面图
汉族住宅立面图
深红色装饰带
灰色粉饰
石材贴面
图集号
审核李勇香要校对刘献敏级设计吉军超。页
05SJ918-6
技术经济指标
占地面积：
总建筑面积：219.09m2
一层建筑面积：114.77m2
二层建筑面积：104.32m2
员玩：折叠隔扇门
性亲康
卫生间
老人房
索伦杆
方案的平面布局充分尊重满族住宅的传统布置形式，通过月台、索伦杆、万字炕等传统形式体现满族特色，立面采用满族住宅典型的硬山和扁担脊形式一层平面图
满族住宅一层平面图
审核李勇丢要校对刘献敏圳教趣设计沈欣荣沈就亲图集号
05SJ918-6
