【02J003】 室外工程

包括散水、台阶、栏杆、挡墙、路牙、路障、屋顶绿化、艺术台阶等构造做法。

02J003 室外工程 批准部门：中华人民共和国建设部（建质[2002]186号） 主编单位：中国建筑标准设计研究所 统一编号：GJBT-572 实行日期：2002年9月1日 目录 散水 (1~2) 台阶 (3~4) 大台阶 (5~6) 大台阶栏杆 (7~8) 台阶挡墙 (9) 花池 (10~15) 花池挡墙 (16) 小区路 (17~19) 路牙 (20~25) 台阶（带自行车坡道）构造 (26~29) 路障 (30) 自行车棚 (31) 自行车棚基础 (32~35) 自行车存放架 (36~38) 独立式旗杆 (39) 说明 1 编制依据 根据建设部1995773号文件《一九九五一九九六年国家建筑标准设计编制工作计划》，依据《房屋建筑制图统一标准》GB/T 50001-2001、《建筑制图标准》GB/T 50104-2001、《民用建筑设计统一标准》JXCJ 37-87等相关规定编制。 2 适用范围 2.1 本图集适用于民用建筑及工业建筑。 2.2 本图集供设计及施工安装人员使用。 2.3 本图集中结构部分仅适用于I类、II(0)类环境，且基本雷压<0.4kN/m、基本风压<0.45kN/m地区。其它环境及地区应按国家相关规范要求采取相应构造措施并进行受力验算（环境类别划分详见《建筑结构设计规范》GB 50010-2002及《民用建筑热工设计规范》GB 50176-93）。 3 设计原则 适应当前建筑领域的需要，满足绿色环保的要求，采用新颖、美观大方的式样，力求有所创新。 4 做法说明 本图集中各部位混凝土、石材、块材外饰做法，可选用清水面或其它装饰面。设计人可根据具体情况自行设计或按本图集97~101页做法选用。 5 施工要求 5.1 各部位做法均应符合我国现行各单项施工操作规程及施工质量验收规范及相关规定。 5.2 本图集除注明外，所有砌筑用水泥砂浆强度等级不低于M2.5。 5.3 现制混凝土构件强度等级不低于C15，预制混凝土构件须选用不低于C20的混凝土。 5.4 材料选用： 5.4.1 构件在选用时应根据国家有关要求及地方法规的要求，选用不破坏耕地、环保的产品。 5.4.2 设计人可根据具体情况选用混凝土砌块，包括各类烧结空心、实心砖块，以及各类蒸压空心、实心砖块。 5.4.3 用于基础及承重的块不得使用轻集料混凝土砌块。凡上述各部位使用的砌块，设计人应根据具体材料的要求认真选择。 5.4.4 采用粘土实心砖的承重结构宜选用烧结实心砖块。 5.5 混凝土砌墙（53页~65页）做法： 5.5.1 此类砌墙材料： 5.5.1.1 地上、地下采用“混凝土小型空心砖”（在图集中称为“砖块”），局部采用混凝土砌块，砌块强度等级不得低于M5。 5.5.1.2 室外地坑以下应选用不低于M10的水泥砂浆砌筑，砖孔应选用混凝土灌实至地上200mm；室外地坪以上的部位一般采用混合砂浆砌筑，砂浆强度等级不得低于M5。 5.5.1.3 混凝土强度等级均采用C15。 构造做法参考： 做法A：沥青胶泥层 + 50(60) C20细石混凝土面层（撒1:1水泥粉压实赶光） + 150厚粒径5~32mm碎石灌M2.5混合砂浆（或150厚3:7灰土） + 素土夯实（向外坡3~5%）。 做法B：沥青胶泥层 + 20厚烧毛花岗石板面（正、背面及四周满涂防污漆，灌细水泥浆） + 30厚1:3干硬性水泥砂浆粘结层 + 素水泥浆（内掺建筑胶） + 50厚C15混凝土 + 150厚粒径5~32mm碎石灌M2.5混合砂浆（或150厚3:7灰土） + 素土夯实（向外坡3~5%）。 做法C：沥青胶泥层 + 100厚块石（表面平整，1:2.5水泥砂浆灌缝） + 30厚粗砂垫层 + 素土夯实（向外坡3~5%）。 做法D：沥青胶泥层 + 60厚C20碎石混凝土 + 150厚粒径5~32mm碎石灌M2.5混合砂浆（或150厚3:7灰土） + 素土夯实（向外坡3~5%）。 做法E：沥青胶泥层 + 20厚1:2.5水泥砂浆压实起光 + 素水泥浆（内掺建筑胶） + 60厚C15混凝土 + 150厚粒径5~32mm碎石灌M2.5混合砂浆（或150厚3:7灰土） + 素土夯实（向外坡3~5%）。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

02J003：室外工程

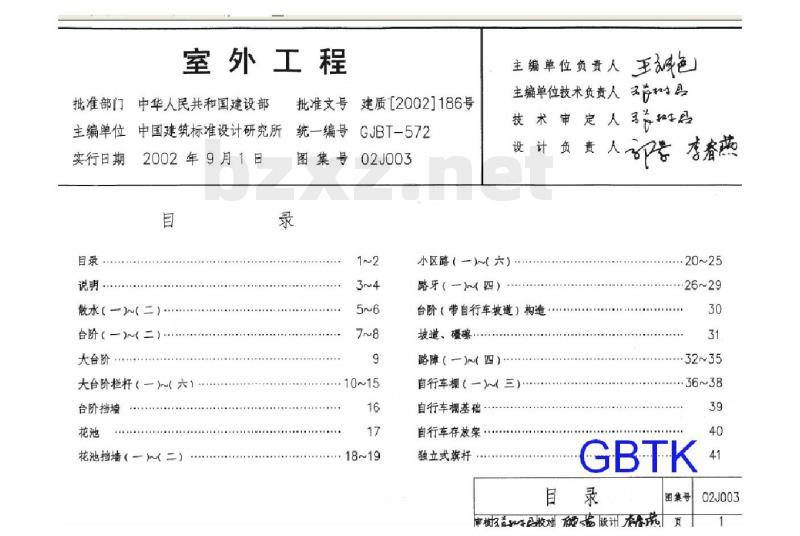

目录

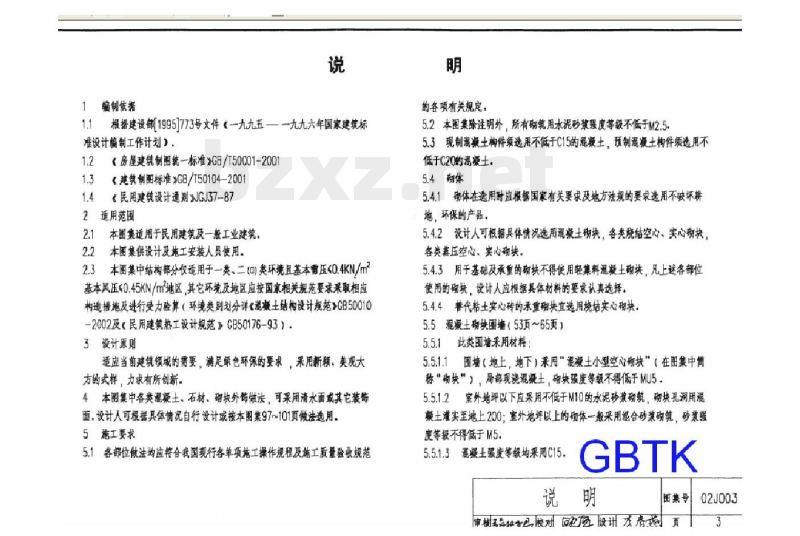

说明

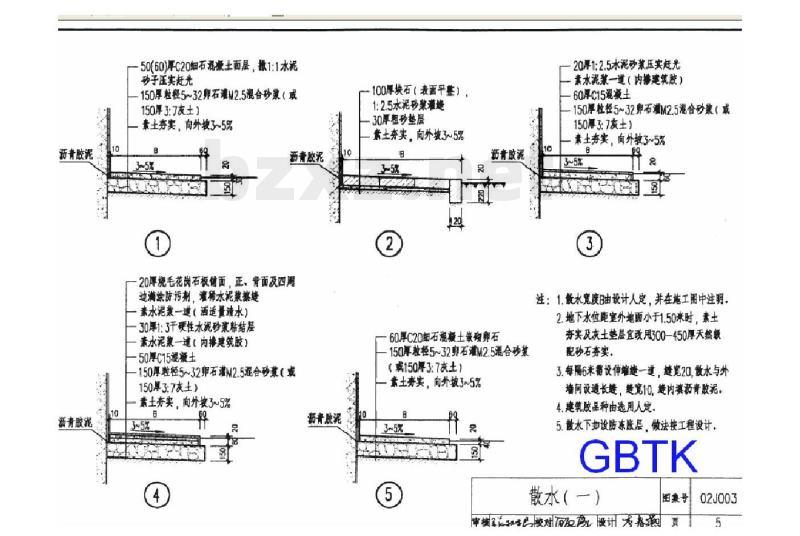

散水(一)～(二)

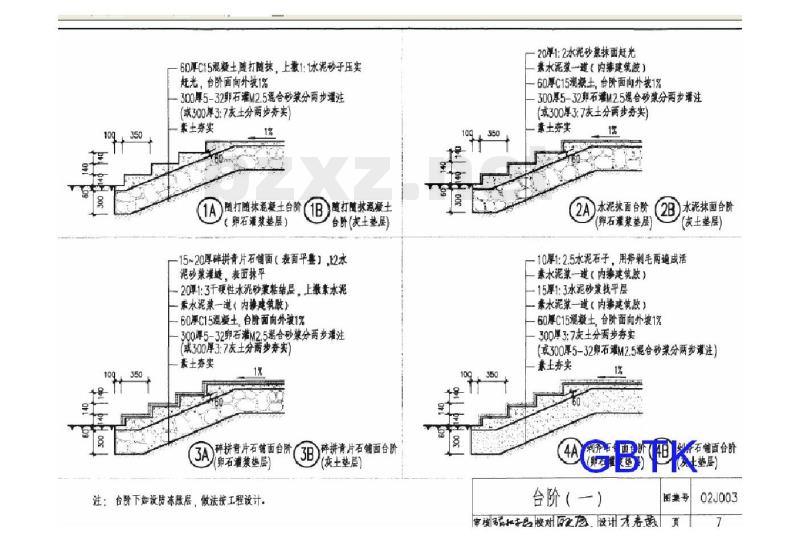

台阶(一)～(二)
大台阶
大台阶栏杆(一)～(六)
台阶挡墙
花池
花池挡墙(一)～(二)
小区路(一)～(六)
路牙(一)～(四)
台阶(带自行车坡道)构造
坡道、礓嚓
路障(一)～(四)
自行车棚(一)～(三)
自行车棚基础
自行车存放架
独立式旗杆
圆形旗杆顶
长圆形旗杆顶，绕绳钩
旗杆基础
活动式旗杆
砌体人行道小挡墙
石砌人行道小挡墙
栏墙(一)～(五)
混凝土砌块围墙(一)～(十二)
混凝土砌块围墙节点详图
烧结实心砌块围墙
绿化围墙
预制混凝土花格
预制混凝土板围墙(一)～(六)
预制混凝土板详图(一)～(二)
混凝土柱金属栅围墙(一)～(五)
钢柱金属栅围墙(一)～(三)
钢柱金属穿孔板围墙
金属栅围墙(一)～(二)
钢丝网围墙(一)～(二)
门柱(一)～(四)
门柱基础
地下停车库屋顶绿化
金属表面油漆做法
围墙饰面做法(一)～(五)
艺术墙面做法
相关技术资料
