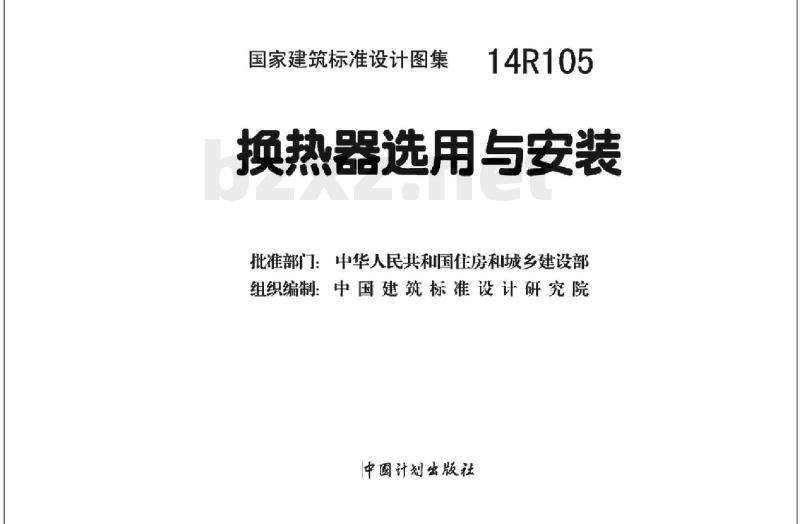

【14R105】 换热器选用与安装

　　14R105《换热器选用与安装》国家建筑标准设计图集适用于供暖、供冷系统用板式换热器、板式换热机组、管壳式换热器及热电厂首站用热网加热器的选用和安装。供暖系统参数满足散热器、风机盘管和地面辐射供暖的使用要求，一次侧介质包括热水和蒸汽。供冷系统参数满足空调、冰蓄冷和低温送风的要求，一次侧介质包括冷水和乙二醇载冷剂。热电厂首站一次侧介质为过热蒸汽。本图集包括八个部分：总说明、板式换热器、板式换热机组、管壳式换热器、热网加热器、监控示意图和换热器基础、相关技术资料。本图集编入了暖通动力工程常用的几种形式的换热设备，详细介绍了每类换热设备的选型步骤及适用范围，并给出设备外形图、性能表和基础图，同时给出换热器的控制原理图。内容具体详实，方便设计人员直接选用和施工人员照图施工。

14R105

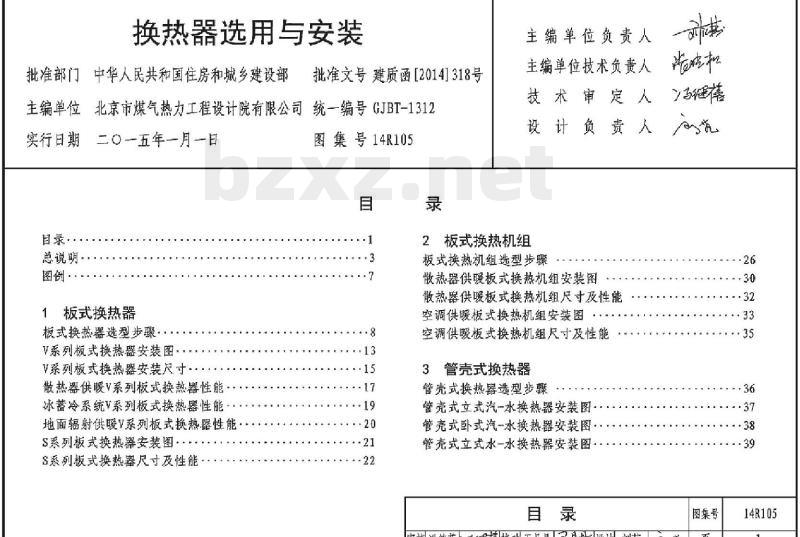

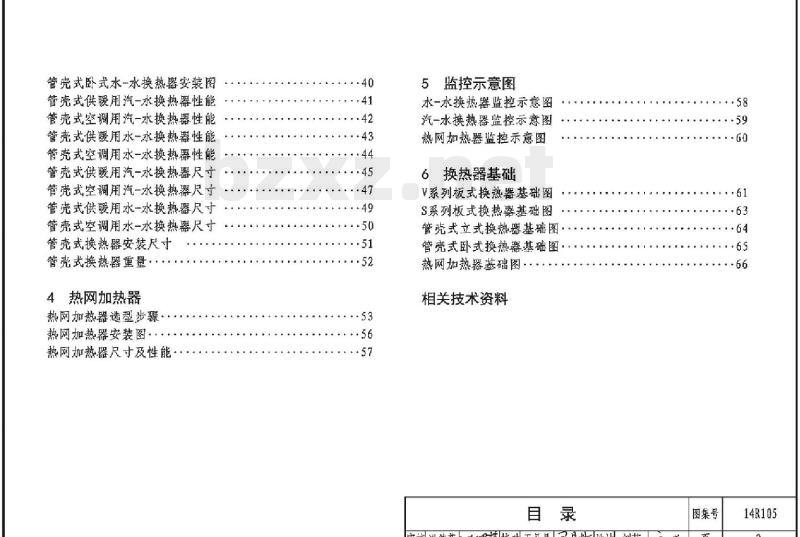

目录
总说明
图例
1 板式换热器
板式换热器选型步骤
V系列板式换热器安装图
V系列板式换热器安装尺寸
散热器供暖V系列板式换热器性能
冰蓄冷系统V系列板式换热器性能
地面辐射供暖V系列板式换热器性能
S系列板式换热器安装图
S系列板式换热器尺寸及性能
2 板式换热机组
板式换热机组选型步骤
散热器供暖板式换热机组安装图
散热器供暖板式换热机组尺寸及性能
空调供暖板式换热机组安装图
空调供暖板式换热机组尺寸及性能
3 管壳式换热器
管壳式换热器选型步骤
管壳式立式汽-水换热器安装图
管壳式卧式汽-水换热器安装图
管壳式立式水-水换热器安装图
管壳式卧式水-水换热器安装图
管壳式供暖用汽-水换热器性能
管壳式空调用汽-水换热器性能
管壳式供暖用水-水换热器性能
管壳式空调用水-水换热器性能
管壳式供暖用汽-水换热器尺寸
管壳式空调用汽-水换热器尺寸
管壳式供暖用水-水换热器尺寸
管壳式空调用水-水换热器尺寸
管壳式换热器安装尺寸
管壳式换热器重量
4 热网加热器
热网加热器选型步骤
热网加热器安装图
热网加热器尺寸及性能
5 监控示意图
水-水换热器监控示意图
汽-水换热器监控示意图
热网加热器监控示意图
6 换热器基础
V系列板式换热器基础图
S系列板式换热器基础图
管壳式立式换热器基础图
管壳式卧式换热器基础图
热网加热器基础图
相关技术资料
