【99J201-1 03J201-1】 平屋面建筑构造（一）（含2003年局部修改版）

本图集适用于坡度2%~10%的平屋面或小坡度屋面，包括上人及不上人的保温隔热和非保温隔热、带架空隔热层屋面、细石防水混凝土和卷材或涂料相组合的复合屋面、倒置式屋面、现场喷涂成型的硬质聚氨酯泡沫塑料防水保温合一屋面等建筑构造。

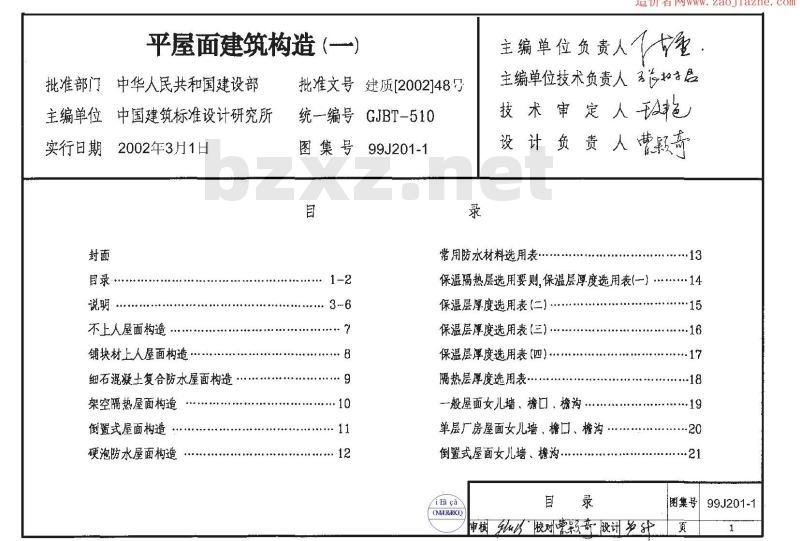

平屋面建筑构造
批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究所
实行日期：2002年3月1日
批准文号：建质[2002]48号
图集号：99J201-1

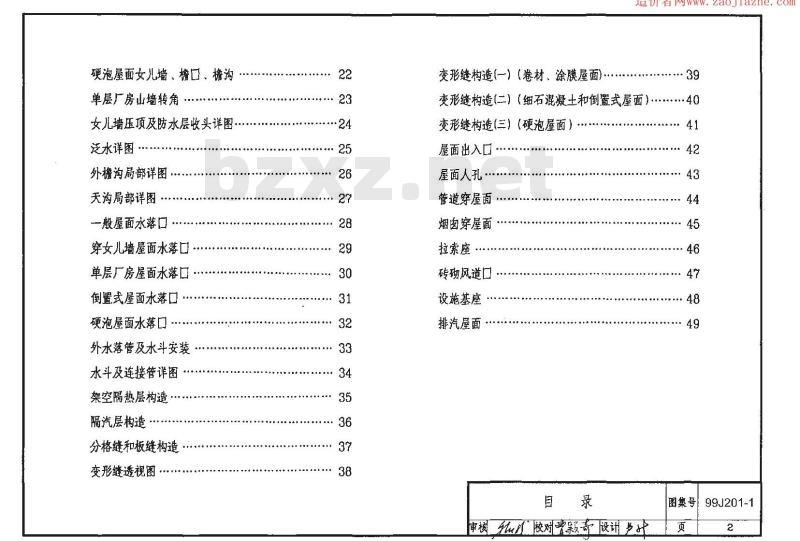

目录
说明
不上人屋面构造
铺块材上人屋面构造
细石混凝土复合防水屋面构造
架空隔热屋面构造
倒置式屋面构造
硬泡防水屋面构造
常用防水材料选用表
保温隔热层选用要则
保温层厚度选用表（一）至（四）
隔热层厚度选用表
屋面女儿墙、檐口、檐沟（含硬泡屋面、单层厂房等）
女儿墙压顶及防水层收头详图
泛水详图
外檐沟局部详图
天沟局部详图
一般屋面水落口
穿女儿墙屋面水落口
单层厂房屋面水落口
倒置式屋面水落口
硬泡屋面水落口
外水落管及水斗安装
水斗及连接管详图
架空隔热层构造
隔汽层构造
分格缝和板缝构造
变形缝透视图
变形缝构造（一）（卷材、涂膜屋面）
变形缝构造（二）（细石混凝土和倒置式屋面）
变形缝构造（三）（硬泡屋面）
屋面出入口
屋面人孔
管道穿屋面
烟囱穿屋面
拉索座
砖砌风道口
设施基座
排汽屋面

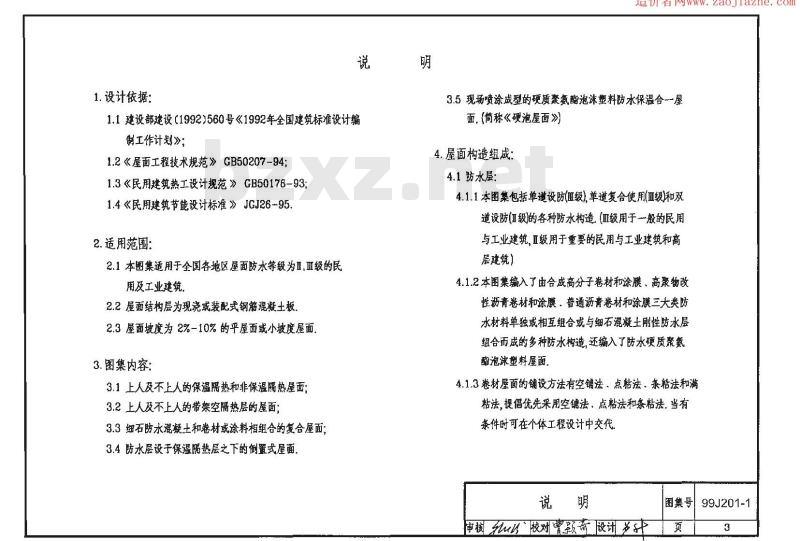

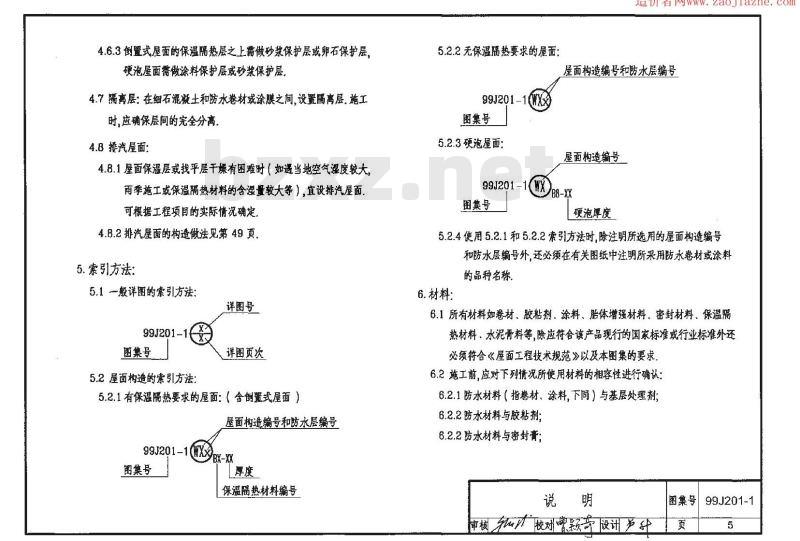

说明
1. 设计依据
1.1 建设部建设（1992）560号《1992年全国建筑标准设计编制工作计划》
1.2 《屋面工程技术规范》GB50207-94
1.3 《民用建筑热工设计规范》GB50176-93
1.4 《民用建筑节能设计标准》JGJ26-95

2. 适用范围
2.1 本图集适用于全国各地区屋面防水等级为Ⅱ、Ⅲ级的民用及工业建筑。
2.2 屋面结构层为现浇或装配式钢筋混凝土板。
2.3 屋面坡度为2%-10%的平屋面或小坡度屋面。

3. 图集内容
3.1 上人及不上人的保温隔热和非保温隔热屋面。
3.2 上人及不上人的带架空隔热层的屋面。
3.3 细石防水混凝土和卷材或涂料相组合的复合屋面。
3.4 防水层设于保温隔热层之下的倒置式屋面。
3.5 现场喷涂成型的硬质聚氨酯泡沫塑料防水保温合屋面（简称《硬泡屋面》）。

4. 屋面构造组成
4.1 防水层
4.1.1 本图集包括单道设防（Ⅲ级）、单道复合使用（Ⅲ级）和双道设防（Ⅱ级）的各种防水构造（Ⅲ级用于一般的民用与工业建筑，Ⅱ级用于重要的民用与工业建筑和高层建筑）。
4.1.2 本图集编入了由合成高分子卷材和涂膜、高聚物改性沥青卷材和涂膜、普通沥青卷材和涂膜三大类防水材料单独或相互组合，或与细石混凝土刚性防水层组合而成的多种防水构造，还编入了防水硬质聚氨酯泡沫塑料屋面。
4.1.3 卷材屋面的铺设方法有空铺法、点粘法、条粘法和满粘法。提倡优先采用空铺法、点粘法和条粘法，当有条件时可在个体工程设计中交代说明。

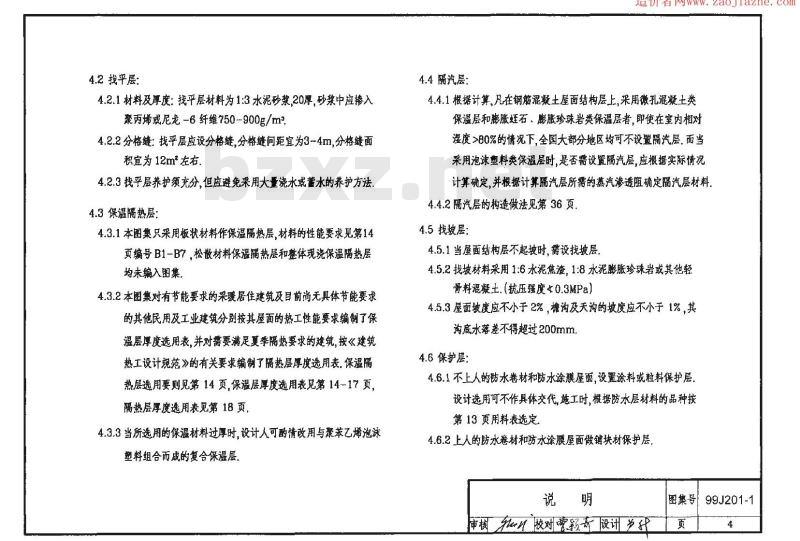

4.2 找平层
4.2.1 材料及厚度：找平层材料为1:3水泥砂浆，20mm厚，砂浆中应掺入聚乙烯或尼龙-6纤维750-900g/m³。
4.2.2 分格缝：找平层应设分格缝，分格缝间距宜为3~4m，分格缝面积宜为12m²左右。
4.2.3 找平层养护须充分，但应避免采用大量浇水蓄水的养护方法。

4.3 保温隔热层
4.3.1 本图集只采用板状材料作保温隔热层。材料的性能要求见第14页编号B1-B7。松散材料保温隔热层和整体现浇保温隔热层均未编入图集。
4.3.2 本图集对有节能要求的采暖居住建筑及目前尚无具体节能要求的其他民用及工业建筑，分别按其屋面的热工性能要求编制了保温层厚度选用表；并对需要满足夏季隔热要求的建筑，按《建筑热工设计规范》的有关要求编制了隔热层厚度选用表。保温隔热层选用要则见第14页，保温层厚度选用表见第14-17页，隔热层厚度选用表见第18页。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

99J201-1、99（03）J201-1：平屋面建筑构造（一）（含2003年局部修改版）
99J201-1：平屋面建筑构造（一）
目录
说明
不上人屋面构造
铺块材上人屋面构造
细石混凝土复合防水屋面构造
架空隔热屋面构造
倒置式屋面构造
硬泡防水屋面构造
常用防水材料选用表
保温隔热层选用要则，保温层厚度选用表(一)
保温层厚度选用表(二)
保温层厚度选用表(三)
保温层厚度选用表(四)
隔热层厚度选用表
一般屋面女儿墙、檐口、檐沟
单层厂房屋面女儿墙、檐口、檐沟
倒置式屋面女儿墙、檐沟
硬泡屋面女儿墙、檐口、檐沟
单层厂房山墙转角
女儿墙压顶及防水层收头详图
泛水详图
外檐沟局部详图
天沟局部详图
一般屋面水落口
穿女儿墙屋面水落口
单层厂房屋面水落口
倒置式屋面水落口
硬泡屋面水落口
外水落管及水斗安装
水斗及连接管详图
架空隔热层构造
隔汽层构造
分格缝和板缝构造
变形缝透视图
变形缝构造(一)(卷材、涂膜屋面)
变形缝构造(二)(细石混凝土和倒置式屋面)
变形缝构造(三)(硬泡屋面)
屋面出入口
屋面人孔
管道穿屋面
烟囱穿屋面
拉索座
砖砌风道口
设施基座
排汽屋面
99（03）J201-1：平屋面建筑构造（一）（2003年局部修改版）
目录及修改说明
