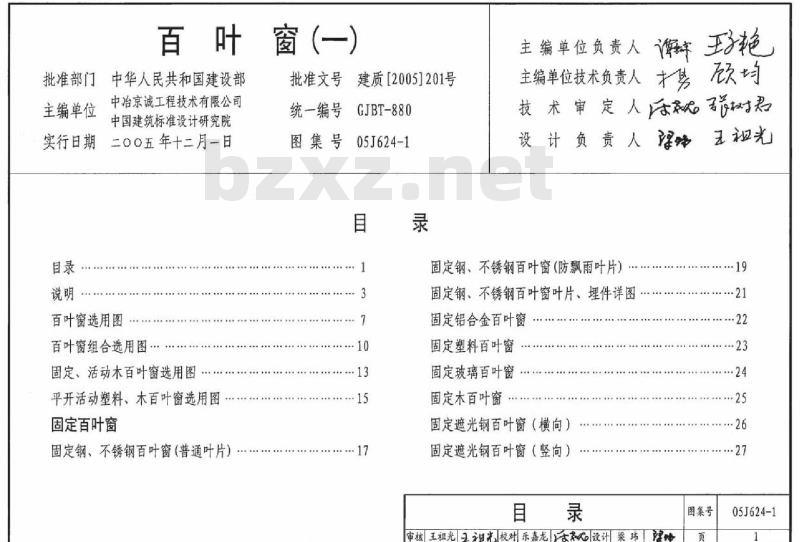

【05J624-1】 百叶窗（一）

本图集适用于有通风、采光、遮阳、防雨、防沙、遮光要求的工业与民用建筑。 本图集的内容分为固定和活动两大类百叶窗。包括钢、不锈钢、铝合金、塑料、玻璃、木、遮光、防雨、防沙、平开活动等类型。活动百叶窗可控制百叶片的启闭角度，调节通风量，具有较好的采光和遮阳效果。控制方式分为手动和电动两种形式。 图集由说明，选用表，平、立、剖面图，安装节点详图及相关技术资料等部分组成。 本图集有以下几个特点： 1、图集包括的百叶窗类型多样、内容丰富，对不同的材质、功能和启闭形式有比较全面的介绍，能够满足设计选用的需要。 2、图集在百叶窗的材质方面增加了不锈钢、铝合金、玻璃等类型，在功能方面增加了遮光、防沙、活动平开等内容，扩大了图集的适用范围。 3、本图集百叶窗采用新材料、新技术、新工艺，产品专业性强，设计合理，便于设计选用和施工安装。尤其适用于有节能要求的建筑。

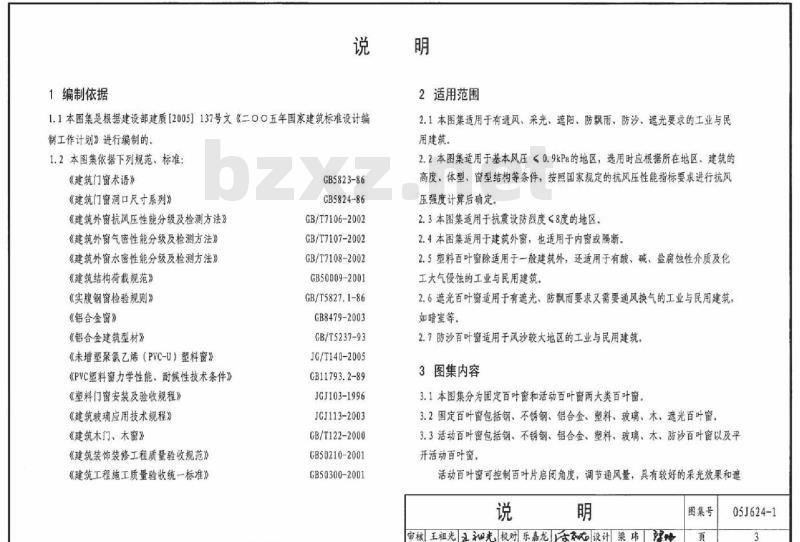

批准部门：中华人民共和国建设部 批准文号：建质[2005]201号 图集号：05J624-1 实行日期：2005年12月1日 主编单位：中冶京诚工程技术有限公司、中国建筑标准设计研究院 主编单位负责人：巧艳 技术审定人：后树 审核：王祖光 校对：乐嘉龙 设计：梁玮、隆锋 【目录】 1. 说明 2. 百叶窗选用图 - 固定百叶窗（钢、不锈钢、铝合金、塑料、玻璃、木质、遮光型等） - 活动百叶窗（钢、不锈钢、铝合金、塑料、玻璃、木质、防沙型、平开型等） 3. 相关技术资料 【说明】 1 编制依据 1.1 本图集是根据建设部建质[2005]137号文《2005年国家建筑标准设计编制工作计划》进行编制的。 1.2 本图集依据下列规范、标准： - 《建筑门窗术语》GB5823-86 - 《建筑门窗洞口尺寸系列》GB5824-86 - 《建筑外窗抗风压性能分级及检测方法》GB/T7106-2002 - 《建筑外窗气密性能分级及检测方法》GB/T7107-2002 - 《建筑外窗水密性能分级及检测方法》GB/T7108-2002 - 《建筑结构荷载规范》GB50009-2001 - 《钢窗检验规则》GB/T5827.1-86 - 《铝合金窗》GB8479-2003 - 《铝合金建筑型材》GB/T5237-93 - 《未增塑聚氧乙烯（PVC-U）塑料窗》JG/T140-2005 - 《PVC塑料窗力学性能、耐候性技术条件》GB11793.2-89 - 《塑料门窗安装及验收规程》JGJ103-1996 - 《建筑玻璃应用技术规程》JGJ113-2003 - 《建筑木门、木窗》GB/T122-2000 - 《建筑装饰装修工程质量验收规范》GB50210-2001 - 《建筑工程施工质量验收统一标准》GB50300-2001 2 适用范围 2.1 本图集适用于有通风、采光、遮阳、防飘雨、防沙遮光要求的工业与民用建筑。 2.2 本图集适用于基本风压0.9kPa的地区，选用时应根据所在地区、建筑的高度、体型、窗型结构等条件，按照国家规定的抗风压性能指标要求进行抗风压强度计算后确定。 2.3 本图集适用于抗震设防烈度<8度的地区。 2.4 本图集适用于建筑外窗，也适用于内窗或隔断。 2.5 塑料百叶窗除适用于一般建筑外，还适用于有酸、碱、盐腐蚀性介质及化工大气侵蚀的工业与民用建筑。 2.6 遮光百叶窗适用于有遮光、防飘雨要求又需要通风换气的工业与民用建筑（如暗室等）。 2.7 防沙百叶窗适用于风沙较大地区的工业与民用建筑。 3 图集内容 3.1 本图集分为固定百叶窗和活动百叶窗两大类。 3.2 固定百叶窗包括：钢、不锈钢、铝合金、塑料、玻璃、木、遮光钢百叶窗（横向/竖向）、遮光铝合金百叶窗。 3.3 活动百叶窗包括：钢、不锈钢、铝合金、塑料、玻璃、木、防沙钢百叶窗（横向/竖向）以及平开活动塑料/木百叶窗。活动百叶窗可控制百叶片启闭角度，调节通风量，具有较好的采光效果和遮阳效果。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

05J624-1：百叶窗（一）

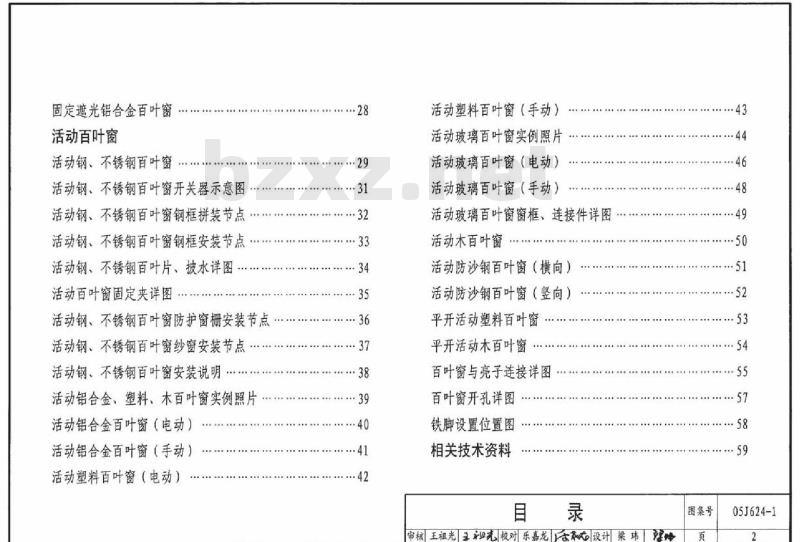

目录

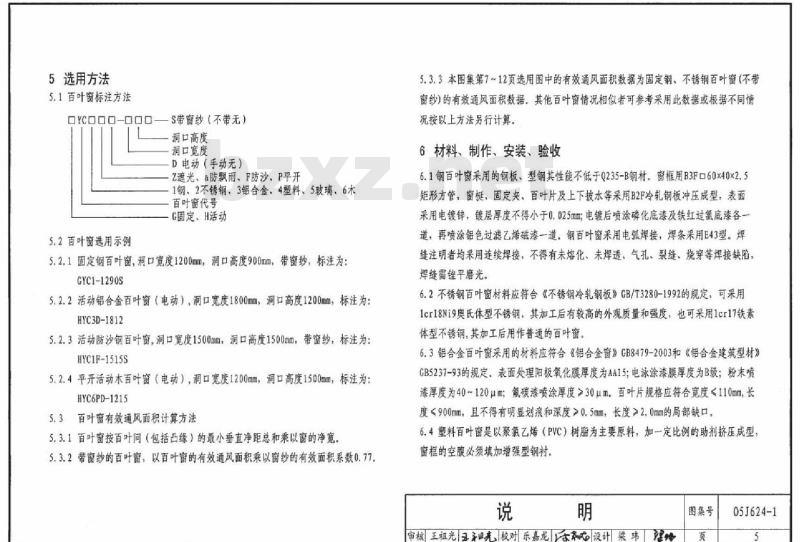

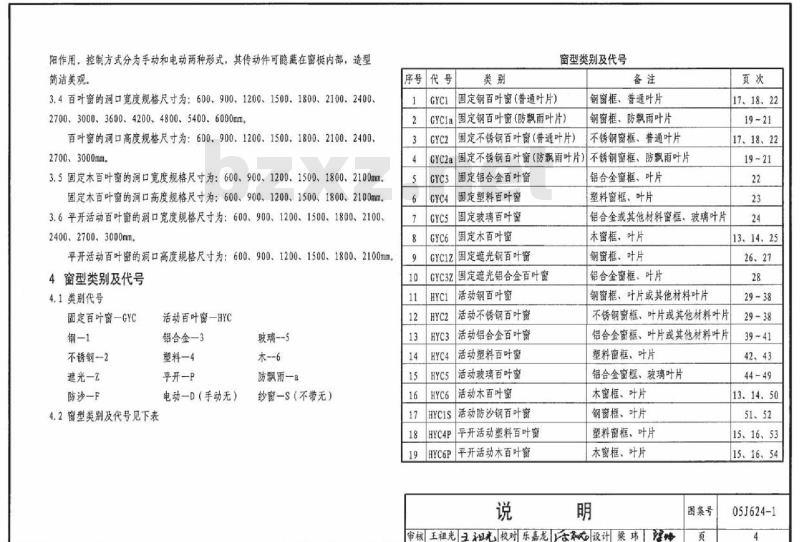

说明
百叶窗选用图
百叶窗组合选用图
固定、活动木百叶窗选用图
平开活动塑料、木百叶窗选用图
固定百叶窗
固定钢、不锈钢百叶窗（普通叶片）
固定钢、不锈钢百叶窗（防飘雨叶片）
固定钢、不锈钢百叶窗叶片、埋件详图
固定铝合金百叶窗
固定塑料百叶窗
固定玻璃百叶窗
固定木百叶窗
固定遮光钢百叶窗（横向）
固定遮光钢百叶窗（竖向）
固定遮光铝合金百叶窗
活动百叶窗
活动钢、不锈钢百叶窗
活动钢、不锈钢百叶窗开关器示意图
活动钢、不锈钢百叶窗钢框拼装节点
活动钢、不锈钢百叶窗钢框安装节点
活动钢、不锈钢百叶片、披水详图
活动百叶窗固定夹详图
活动钢、不锈钢百叶窗防护窗栅安装节点
活动钢、不锈钢百叶窗纱窗安装节点
活动钢、不锈钢百叶窗安装说明
活动钢合金、木、塑料百叶窗实例照片
活动铝合金百叶窗（电动）
活动铝合金百叶窗（手动）
活动塑料百叶窗（电动）
活动塑料百叶窗（手动）
活动玻璃百叶窗实例照片
活动玻璃百叶窗（电动）
活动玻璃百叶窗（手动）
活动玻璃百叶窗窗框、连接件详图
活动木百叶窗
活动防沙钢百叶窗（横向）
活动防沙钢百叶窗（竖向）
平开活动塑料百叶窗
平开活动木百叶窗
百叶窗与亮子连接详图
百叶窗开孔详图
铁脚设置位置图
相关技术资料
