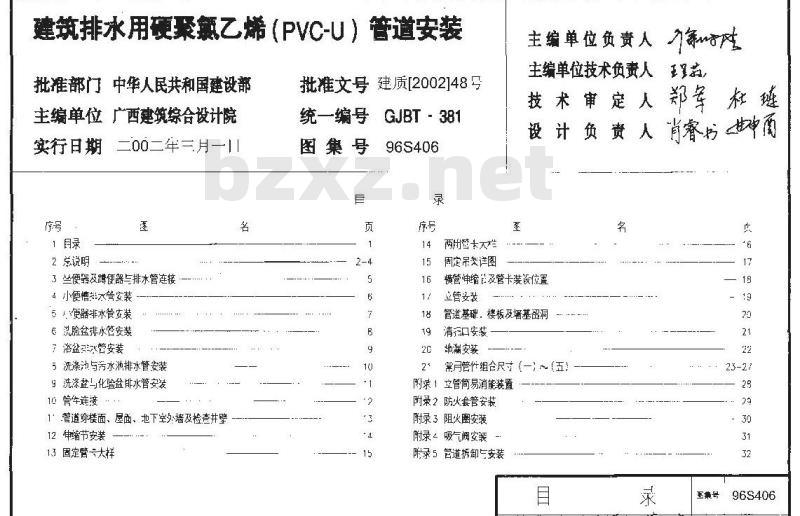

【96S406】 建筑排水用硬聚氯乙烯（PVC－U）管道安装

建筑排水用硬聚氟乙烯（PVC-U）管道安装

批准部门：中华人民共和国建设部
主编单位：广西建筑综合设计院
实行日期：2002年3月11日
批准文号：建质[2002]48号
图集号：GJBT - 381 (96S406)

目录
1. 总说明

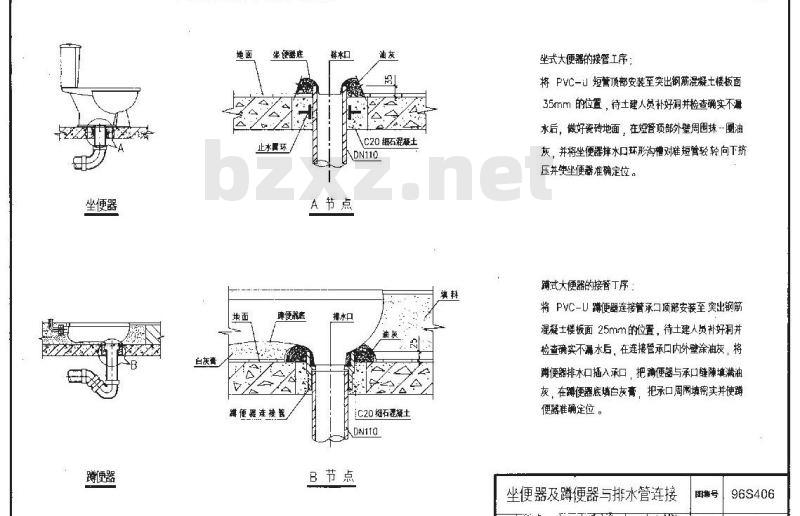

2. 便器及便器与排水管连接
3. 小便槽管安装
4. 洗脸盆水管安装
5. 洗脸盆排水管安装
6. 洗涤盆排水管安装
7. 洗涤盆与污水池排水管安装
8. 洗涤盘与化验盆排水管安装
9. 管件连接
10. 管道穿楼面、屋面、地下室外墙及检查井壁
11. 伸缩节安装
12. 固定管吊架
13. 两用管卡详图
14. 固定吊架详图
15. 横管伸缩及管卡装设位置
16. 立管安装
17. 管道基础、楼板及塔基留洞
18. 清扫口安装
19. 埋设安装
20. 管件组合尺寸
附录1 立管简易消能装置
附录2 防火套管安装
附录3 阻火圈安装
附录4 吸气阀安装
附录5 管道拆卸与安装

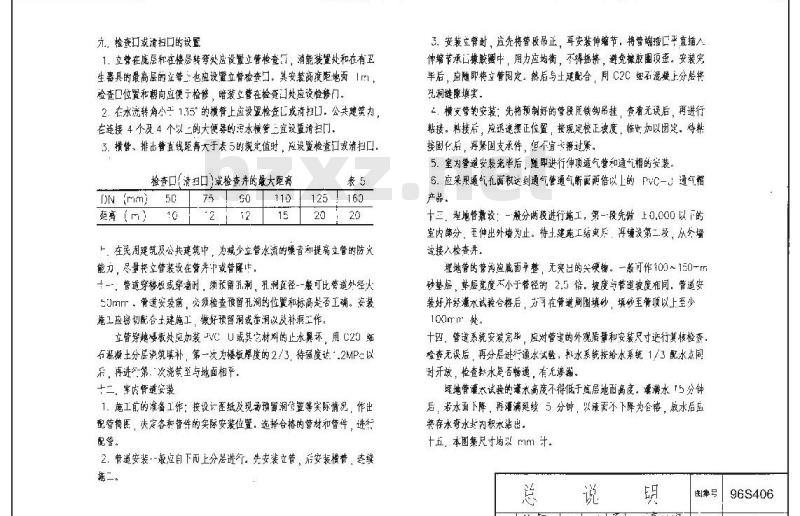

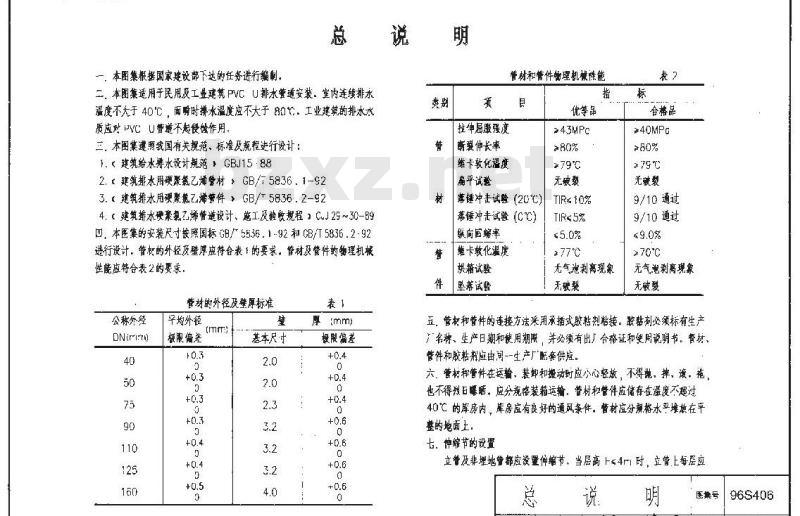

总说明

一、本图集根据国家建设部下达的任务进行编制。

二、本图集适用于民用及工业建筑 PVC-U 排水管道安装。室内连续排水温度不大于 40℃，面瞬时接水温度应不大于工业排水水质应对 PVC-U 管道不起侵蚀作用。

三、本图集依照我国有关规范、标准及规程进行设计：
1. 建筑给水排水设计规范 GBJ 15-88
2. 建筑排水用硬聚氯乙烯材料 GB/T 5836.1-92
3. 建筑排水用硬聚氯乙烯管件 GB/T 5836.2-92
4. 建筑排水硬氯乙烯管道设计、施工及验收规程 GBJ 29~30-89

四、本图集的安装尺寸按照 GB/T 5836.1-92 和 GB/T 5836.2-92 进行设计。管材的外径及壁厚应符合表1的要求，管材及管件的物理机械性能应符合表2的要求。

表1 管材的外径及壁厚标准
DN (mm) | 平均外径 (mm) | 极限偏差 (mm) | 壁厚 (mm)
40 | 40 | +0.3/0 | 2.0
50 | 50 | +0.3/0 | 2.0
75 | 75 | +0.3/0 | 2.3
90 | 90 | +0.4/0 | 3.2
110 | 110 | +0.4/0 | 3.2
125 | 125 | +0.5/0 | 3.2
160 | 160 | +0.6/0 | 4.0

表2 管材和管件物理机械性能要求
（主要性能指标包含：拉伸屈服强度、断裂伸长率、维卡软化温度、扁平试验、落锤冲击试验等。优等品与合格品需分别满足相应的强度、伸长率及耐温性能指标，且在冲击试验中应表现为无破裂。）

五、管材和管件的连接方法采用承插式胶粘剂粘接。胶粘剂必须标有生产厂名、名称、生产日期和使用期限，并必须有合格证和使用说明书。管材、管件和胶粘剂应由同一生产厂配套供应。

六、管材和管件在运输、安装和搬动时应小心轻放，不得拖、摔、撞，也不得经受暴晒。应分规格装箱运输。管材和管件应储存在温度不超过 40℃ 的库房或通风良好的库房内。管材应分规格水平堆放在平整的地面上。

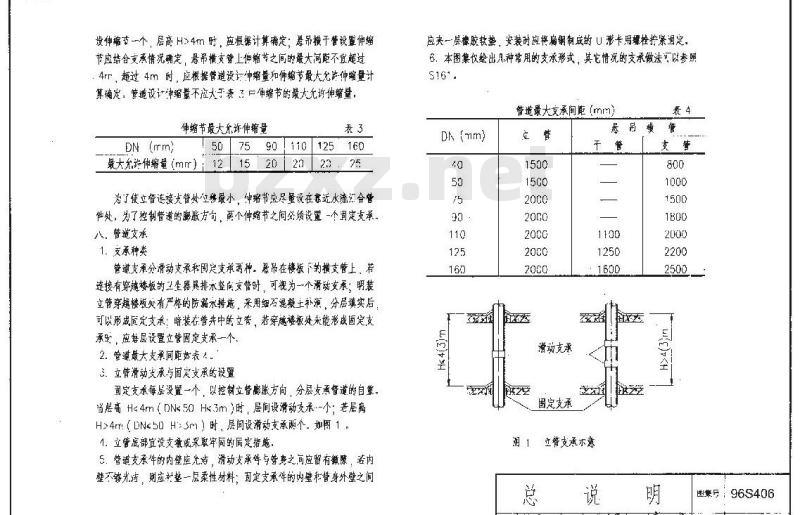

七、伸缩节的设置
立管及埋地管道均应设置伸缩节。当层高 H $le$ 4m 时，立管上每层应设置一个伸缩节。当层高 H > 4m 时，应根据计算确定。悬吊横支管设置伸缩节应根据支承情况确定，悬吊横支管上伸缩节之间的最大间距不宜超过 4m。超过 4m 时，应根据管道设计伸缩量和伸缩节最大允许伸缩量计算确定。设计伸缩量不大于表3所示的伸缩节最大允许伸缩量。

表3 伸缩节最大允许伸缩量
DN (mm) | 最大允许伸缩量 (mm)
75 | 15
90 | 20
110 | 20
125 | 25
150 | 25
160 | 25
