【07SG531】 钢网架结构设计

钢网架结构设计
批准部门：中华人民共和国建设部
批准文号：建质[2007]10号
主编部门：中国航空工业规划设计研究院
统一编号：GJBT-985
实行日期：二〇〇七年三月一日
图集号：07SG531

目录
总说明
设计要点

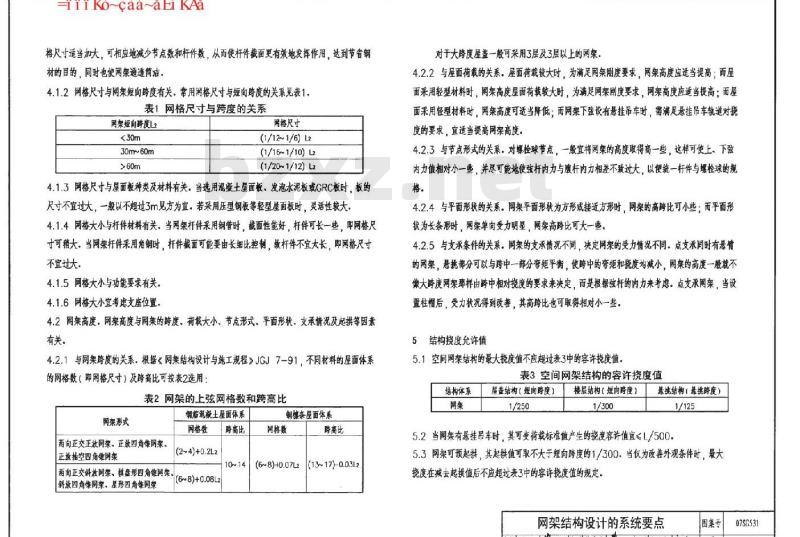

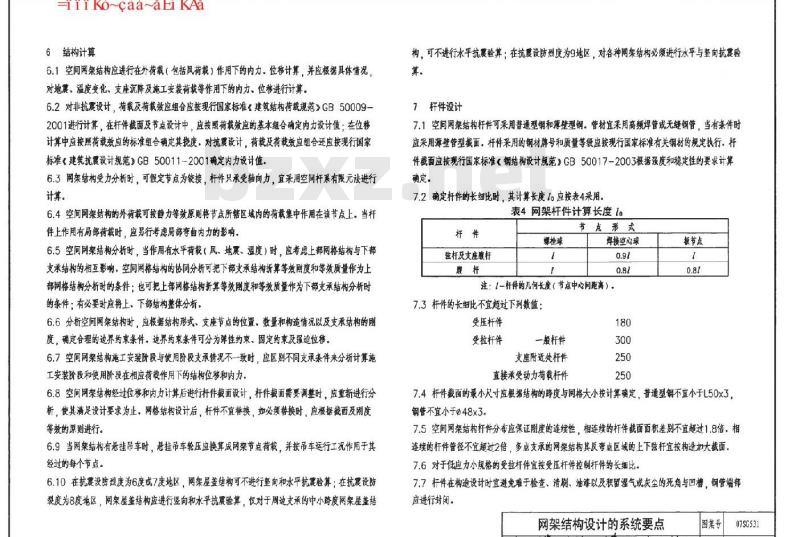

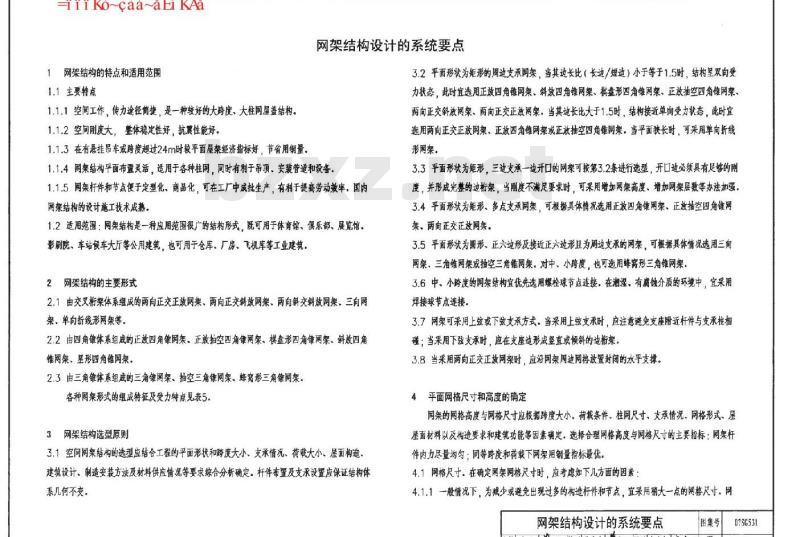

- 网架结构设计的系统要点
- 常用网架形式及其特点
设计与构造
- 螺栓球节点的设计与构造
- 杆件组装示意图
- 焊接球节点的设计与构造
- 常用焊接球规格
- 常用钢管规格
- 平板支座节点
- 带过渡板的平板压力支座节点
- 板式橡胶支座节点
- 板式橡胶支座设计参数
- 球铰支座节点
- 螺栓球网架悬挂吊车节点
- 网架悬挂吊车节点详图
- 焊接球网架悬挂吊车节点
- 网架支托图
网架结构设计示例一
- 工程概况、网架结构选型
- 网架设计说明
- 屋盖网架平面布置图
- 网架上弦杆件、球编号图
- 网架下弦杆件、球编号图
- 网架腹杆编号图
- 网架支座布置图
- 网架支座节点详图
- 屋面擦条平面布置图
- 网架支托节点图
网架结构设计示例二
- 工程概况、网架结构选型
- 网架设计说明
- 网架平面布置图
- 网架上弦杆件、球编号图
- 网架下弦杆件、球编号图
- 网架腹杆编号图
- 网架材料表
- 网架支座节点图
- 网架悬挂吊车节点布置图
- 网架悬挂吊车节点详图
- 屋面擦条平面布置图

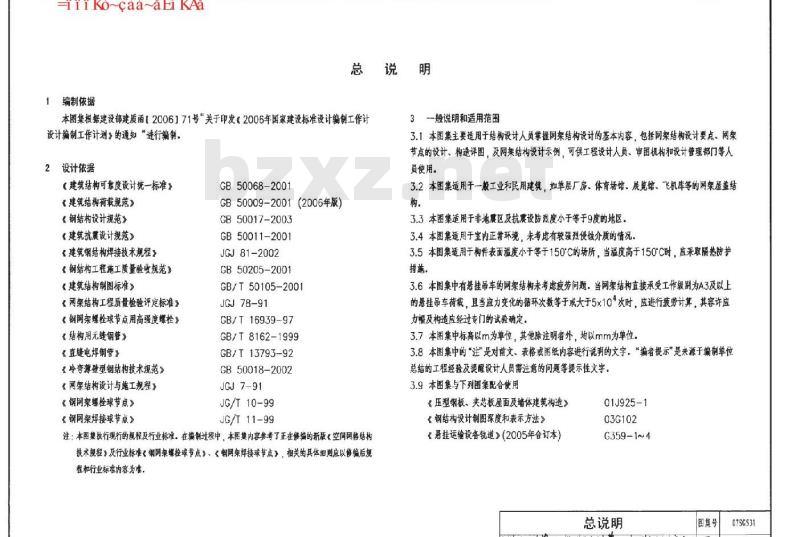

1 编制依据
本图集依据建设部建质函【2006】71号“关于印发《2006年国家建设标准设计编制工作计划》的通知”进行编制。

2 设计依据
- 《建筑结构可靠度设计统一标准》 GB50068-2001
- 《建筑结构荷载规范》 GB50009-2001（2006年版）
- 《钢结构设计规范》 GB 50017-2003
- 《建筑抗震设计规范》 GB 50011-2001
- 《建筑钢结构焊接技术规程》 JGJ81-2002
- 《钢结构工程施工质量验收规范》 GB50205-2001
- 《建筑结构制图标准》 GB/T50105-2001
- 《网架结构工程质量检验评定标准》 JGJ78-91
- 《钢网架螺栓球节点用高强度螺栓》 GB/T16939-97
- 《结构用无缝钢管》 GB/T8162-1999
- 《直缝电焊钢管》 GB/T13793-92
- 《弯薄壁型钢结构技术规范》 GB50018-2002
- 《网架结构设计与施工规程》 JGJ7-91
- 《钢网架螺栓球节点》 JG/T10-99
- 《钢网架焊接球节点》 JG/T 11-99
注：本图集执行现行的规程及行业标准。在编制过程中，本图集内容参考了正在修编的新版《空间网格结构技术规程》及行业标准《钢网架螺栓球节点》、《钢网架焊接球节点》，相关的其他细则应以修编后规程和行业标准内容为准。

3 一般说明和适用范围
3.1 本图集主要适用于结构设计人员掌握网架结构设计的基本内容，包括网架结构设计要点、网架节点的设计、构造详图，及网架结构设计示例，可供工程设计人员、审图机构和设计管理部门等人员使用。
3.2 本图集适用于一般工业和民用建筑，如单层厂房、体育场馆、展览馆、飞机库等的网架屋盖结构。
3.3 本图集适用于非地震区及抗震设防烈度小于等于9度的地区。
3.4 本图集适用于室内正常环境，未考虑有较强烈侵蚀介质的情况。
3.5 本图集适用于构件表面温度小于等于150°C的场所，当温度高于150°C时，应采取隔热保护措施。
3.6 本图集中有悬挂吊车的网架结构未考虑疲劳问题。当网架结构直接承受工作级别为A3及以上的悬挂吊车荷载，且当应力变化的循环次数等于或大于5×10次时，应进行疲劳计算，其容许应力幅及构造应经过专门的试验确定。
3.7 本图集中标高以m为单位，其他除注明者外，均以mm为单位。
3.8 本图集中的“注”是对前文、表格或图纸内容进行说明的文字。“编者提示”是来源于编制单位总结的工程经验及提醒设计人员需注意的问题等提示性文字。
3.9 本图集与下列图集配合使用：
- 《压型铜板、夹芯板屋面及墙体建筑构造》 01J925-1
- 《钢结构设计制图深度和表示方法》 03G102
- 《悬挂运输设备轨道》（2005年合订本）
