【05G513】 钢托架

钢托架
批准部门：中华人民共和国建设部
主编单位：北方交通大学勘察设计研究院、中国建筑标准设计研究院
实行日期：2005年6月1日
批准文号：建质[2005]71号
统一编号：GJBT-829
图集号：05G513

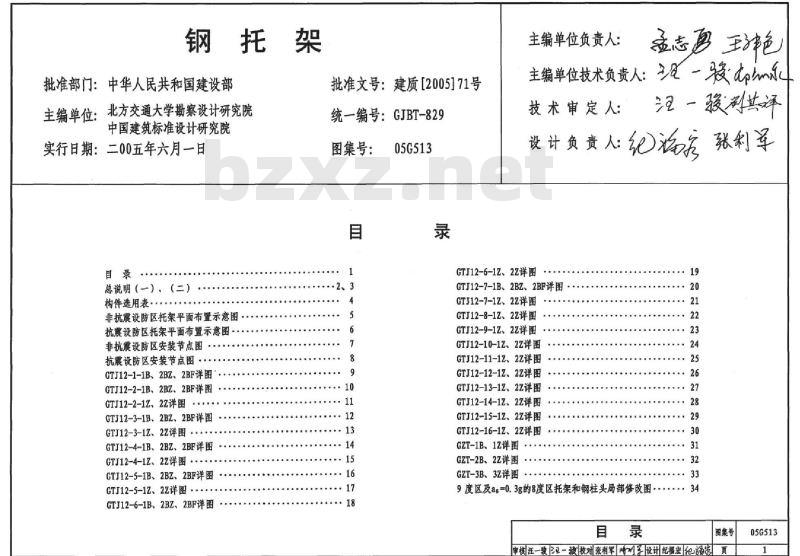

目录

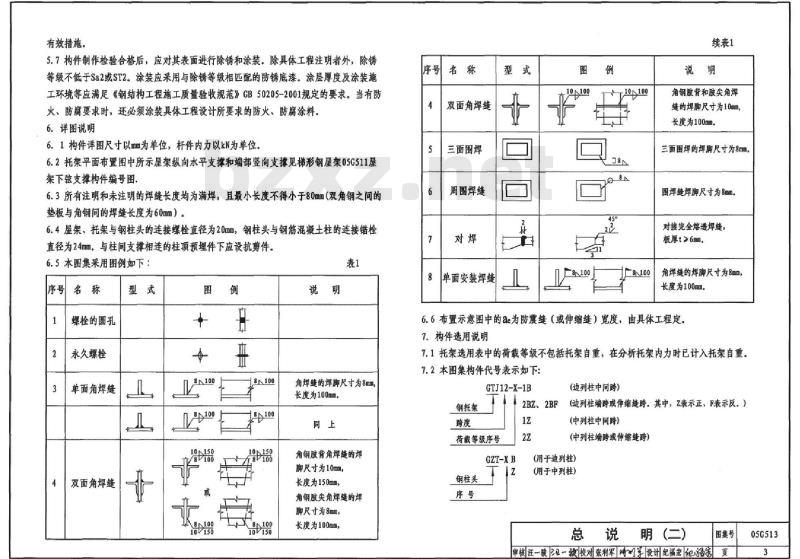

总说明（一）、（二）

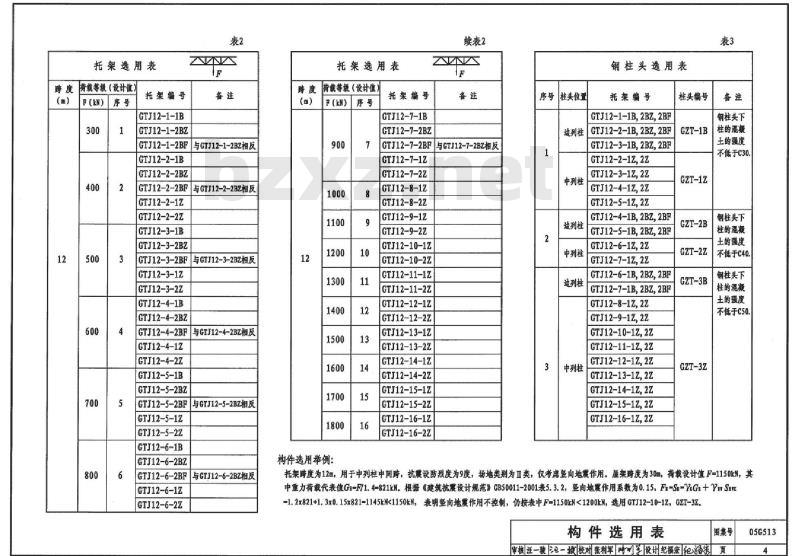

构件选用表

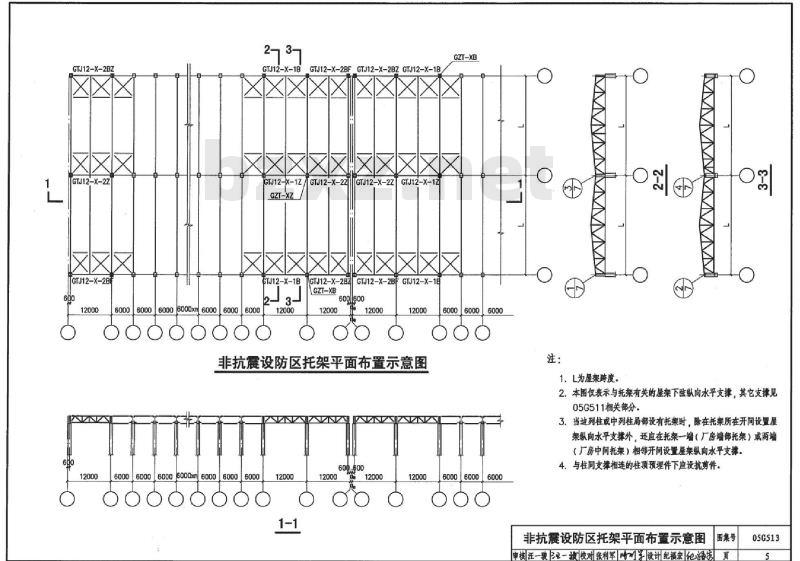

非抗震设防区托架平面布置示意图
抗震设防区托架平面布置示意图
非抗震设防区安装节点图
抗震设防区安装节点图
GTJ12-1-1B、2BZ、2BF详图
GTJ12-2-1B、2BZ、2BF详图
GTJ12-2-1Z、2Z详图
GTJ12-3-1B、2BZ、2BF详图
GTJ12-3-1Z、2Z详图
GTJ12-4-1B、2BZ、2BF详图
GTJ12-4-1Z、2Z详图
GTJ12-5-1B、2BZ、2BF详图
GTJ12-5-1Z、2Z详图
GTJ12-6-1B、2BZ、2BF详图
GTJ12-6-1Z、2Z详图
GTJ12-7-1B、2BZ、2BF详图
GTJ12-7-1Z、2Z详图
GTJ12-8-1Z、2Z详图
GTJ12-9-1Z、2Z详图
GTJ12-10-1Z、2Z详图
GTJ12-11-1Z、2Z详图
GTJ12-12-1Z、2Z详图
GTJ12-13-1Z、2Z详图
GTJ12-14-1Z、2Z详图
GTJ12-15-1Z、2Z详图
GTJ12-16-1Z、2Z详图
GZT-1B、1Z详图
GZT-2B、2Z详图
GZT-3B、3Z详图
9度区及$\alpha$=0.3g的8度区托架和钢柱头局部修改图

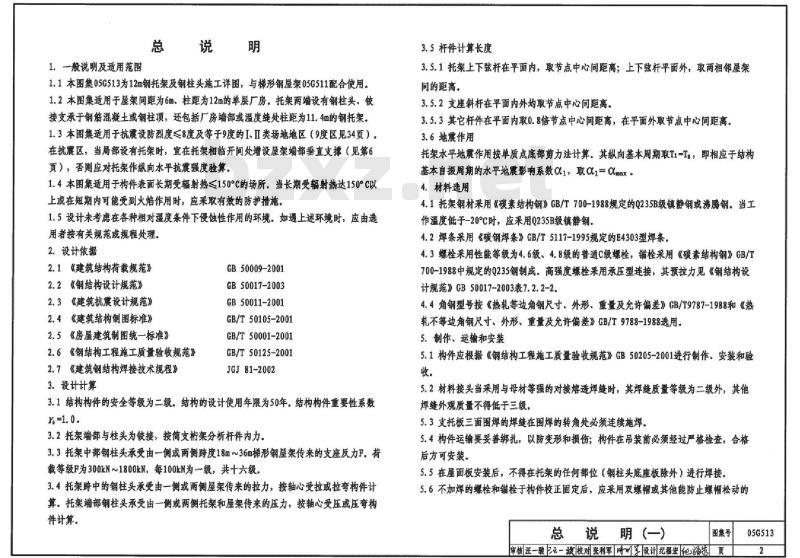

1. 一般说明及适用范围
1.1 本图集05G513为12m钢托架及钢柱头施工详图，与梯形钢屋架05G511配合使用。
1.2 本图集适用于屋架间距为6m、柱距为12m的单层厂房，托架两端设有钢柱头、铰接支承于钢筋混凝土或钢柱顶，还包括厂房端部或温度缝处柱距为11.4m的钢托架。
1.3 本图集适用于抗震设防烈度≤8度及等于9度的I、II类场地地区（9度区见34页）。在抗震区，当局部设有托架时，宜在托架相临开间处增设屋架端部垂直支撑（见第6页），否则应对托架作纵向水平抗震强度验算。
1.4 本图集适用于构件表面长期受辐射热≤150°C的场所。当长期受辐射热达150°C以上或在短期内可能受到火焰作用时，应采取有效的防护措施。
1.5 设计未考虑在各种相对湿度条件下侵蚀性作用的环境。如遇上述环境时，应由选用者按有关规范或规程处理。

2. 设计依据
2.1 《建筑结构荷载规范》GB50009-2001
2.2 《钢结构设计规范》GB50017-2003
2.3 《建筑抗震设计规范》GB50011-2001
2.4 《建筑结构制图标准》GB/T50105-2001
2.5 《房屋建筑制图统一标准》GB/T50001-2001
2.6 《钢结构工程施工质量验收规范》GB/T50125-2001
2.7 《建筑钢结构焊接技术规程》JGJ81-2002

3. 设计计算
3.1 结构构件的安全等级为二级。结构的设计使用年限为50年。结构构件重要性系数Y=1.0。
3.2 托架端部与柱头为铰接，按简支桁架分析杆件内力。
3.3 托架中部钢柱头承受由一侧或两侧跨度18m~36m梯形钢屋架传来的支座反力F。荷载等级F为300kN~1800kN，每100kN为一级，共十六级。
3.4 托架跨中的钢柱头承受由一侧或两侧屋架传来的拉力，按轴心受拉或拉弯构件计算。托架端部钢柱头承受由一侧或两侧托架和屋架传来的压力，按轴心受压或压弯构件计算。
3.5 杆件计算长度
3.5.1 托架上下弦杆在平面内，取节点中心间距离；上下弦杆平面外，取两相邻屋架间的距离。
3.5.2 支座斜杆在平面内外均取节点中心间距离。
3.5.3 其它杆件在平面内取0.8倍节点中心间距离，在平面外取节点中心间距离。
3.6 地震作用
托架水平地震作用按单质点底部剪力法计算。其纵向基本周期取T=T1，即相应于结构基本自振周期的水平地震影响系数$\alpha_1$，取$\alpha_1=\alpha_{max}$。

4. 材料选用
4.1 托架钢材采用《碳素结构钢》GB/T700-1988规定的Q235B级镇静钢或沸腾钢。当工作温度低于-20°C时
