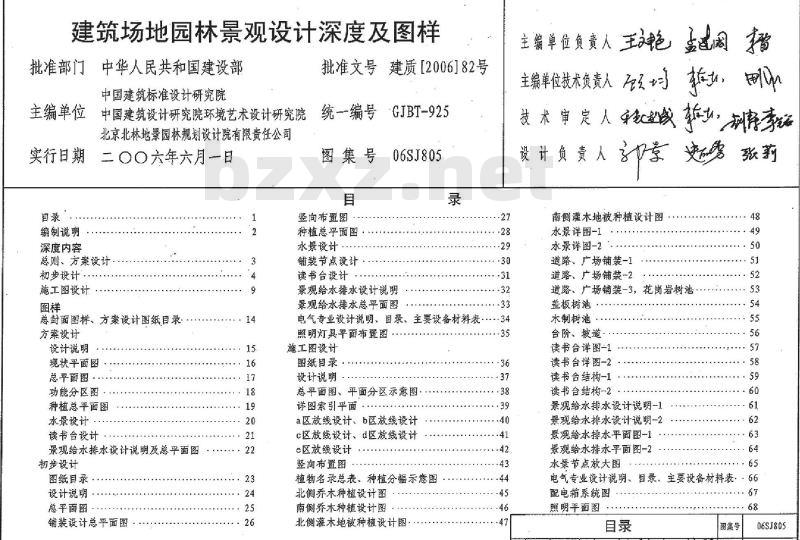

【06SJ805】 建筑场地园林景观设计深度及图样

建筑场地园林景观设计深度及图样

目录

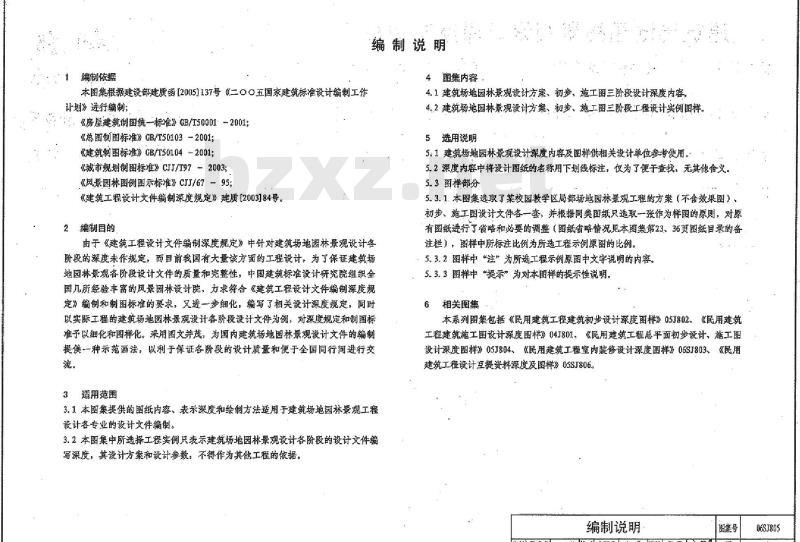

编制说明

1 编制依据

本图集根据建设部建质函[2005]137号《二〇〇五国家建筑标准设计编制工作计划》进行编制。

• 《房屋建筑制图统一标准》GB/T 50001 - 2001;
• 《总图制图标准》GB/T 50103 - 2001;
• 《建筑制图标准》GB/T 50104 - 2001;
• 《城市规划制图标准》CJJ/T97 - 2003;
• 《风景园林图例图示标准》CJJ/67 - 95;
• 《建筑工程设计文件编制深度规定》建质[2003]84号。

2 编制目的

由于《建筑工程设计文件编制深度规定》中针对建筑场地园林景观设计各阶段的深度未作规定，而目前我国有大量该方面的工程设计。为了保证建筑场地园林景观各阶段设计文件的质量和完整性，中国标准设计研究院组织全国几所经验丰富的风景园林设计院，力求符合《建筑工程设计文件编制深度规定》编制和制图标准的要求，又进一步细化、编写了相关设计深度规定。同时以实际工程的建筑场地园林景观设计各阶段设计文件为例，对深度规定和制图标准予以细化和图样化，采用图文并茂，为国内建筑场地园林景观设计文件的编制提供一种示范画法，以利保证各阶段的设计质量和便于全国同行间进行交流。

3 适用范围

1. 3.1 本图集提供的图样内容、表示深度和绘制方法适用于建筑场地园林景观工程设计各专业的设计文件编制。
2. 3.2 本图集中所选择工程实例只表示建筑场地园林景观设计各阶段的设计文件编写深度，其设计方案和参数，不得作为其他工程的依据。

4 图集内容

1. 4.1 建筑场地园林景观设计初步、施工图三阶段设计深度内容。
2. 4.2 建筑场地园林景观设计初步、施工图三阶段工程设计实例图样。

5 选用说明

1. 5.1 建筑场地园林景观设计深度内容及图样供相关设计单位参考使用。
2. 5.2 深度内容中将设计图纸的名称用下划线标注，仅为了便于查找，无其他含义。

5.3 图样部分

1. 5.3.1 本图集选取了某校园教学区局部场地园林景观工程初步（不含效果图）、初步、施工图设计文件各一套，并根据同类图纸只选取一张作为样图的原则，对原有图纸进行了省略和必要的调整（图版省略情况见本图集第23、36页图纸目录的备注栏），图样中所标注比例为所造工程案例原图的比例。
2. 5.3.2 图样中“注”为所选工程案例原图中文字说明的内容。
3. 5.3.3 图样中“提示”为对本图样的提示性说明。

6 相关图集

本系列图集包括《民用建筑工程建筑初步设计深度图样》03J802、《民用建筑工程建筑施工图设计深度图样》04J801、《民用建筑工程总平面初步设计、施工图设计深度图样》05J804、《民用建筑工程室内装修设计深度图样》06SJ803、《民用建筑工程设计互提资料深度及图样》05S7806。

深度内容

1 总则

1.0.1 为了加强对园林景观设计文件的编制、管理，保证各设计阶段设计文件的质量，参照建设部实施的《建筑工程设计文件编制深度规定》的内容要求，编制本地方园林景观设计深度规定，以保证设计质量。

1.0.2 各设计阶段设计文件编制内容应符合国家现行有关标准、规范、规程以及工程所在地有关规定性规定。

1.0.3 适用于以建筑为主体的场地的园林景观设计。

1.0.4 建筑工程场地园林景观设计一般分为方案设计、初步设计及施工图设计三阶段。现对上述三阶段设计深度作出规定，供参考。

2 方案设计

2.1 方案设计文件包括：封面、目录、设计说明、设计图纸（其中封面、目录不作具体规定，可视工程需要确定）。

2.2 设计说明

2.2.1 设计依据及基础资料

1. 由主管部门批准的规划条件（用地红线、总占地面积、周围道路红线、周围环境，对外出入口位置、地块容积率、绿地率及原有文物古树等文件、保护范围图）；
2. 建筑设计单位提供的与场地内建筑有关的设计图纸，如总平面图、建筑一层平面图、屋顶花架平面图、地下管线综合图、地下建筑平面图、覆土深度、建筑性质、体形、高度、色彩、透视等；
3. 园林景观规划范围及甲方提供的使用及造价要求；
4. 地形测量图；
5. 有关气象、水文、地质资料；
6. 地域文化特征及人文环境；
7. 有关环卫、环保资料。

2.2.2 场地概述

1. 本工程所在城市、周围环境（周围建筑性质、道路名称、宽度、依据市政设施，植被状况等）；
2. 场地内建筑性质、立面、高度、体形、外饰面的材料及色彩、主要出入口位置，以及对园林景观设计特殊要求；
3. 场地内的道路交通系统；
4. 场地内需保留的文物、古树、名木及其他植被范围及状况描述；
5. 场地内自然地形概况；
6. 土壤情况。

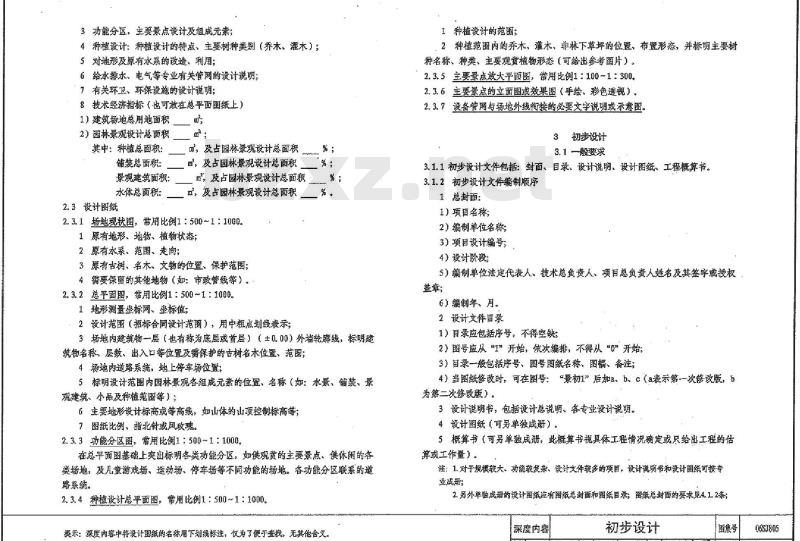

2.2.3 总平面设计

1. 设计原则；
2. 设计总体构思、主题及特点；
