【98R401-1】 常压密闭水箱

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院（原中国建筑标准设计研究所）
实行日期：2002年3月1日
批准文号：建质【2002】48号
统一编号：GJBT-497
图集号：98R401-1

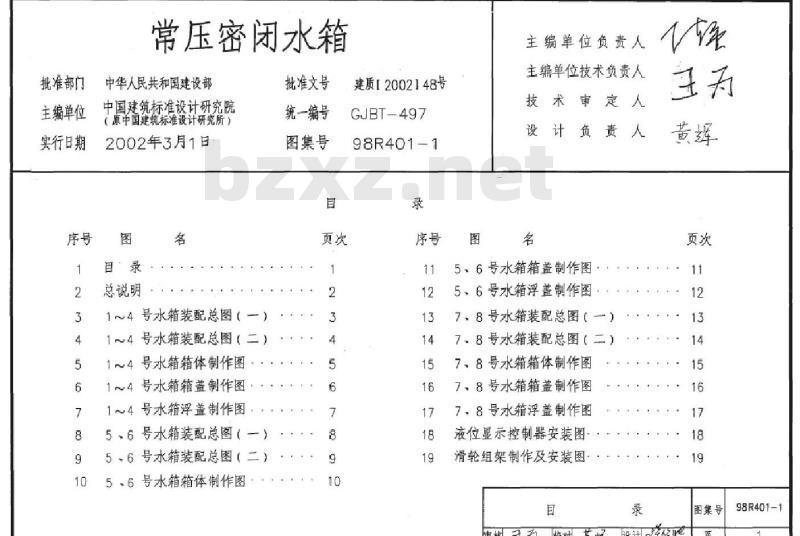

目录

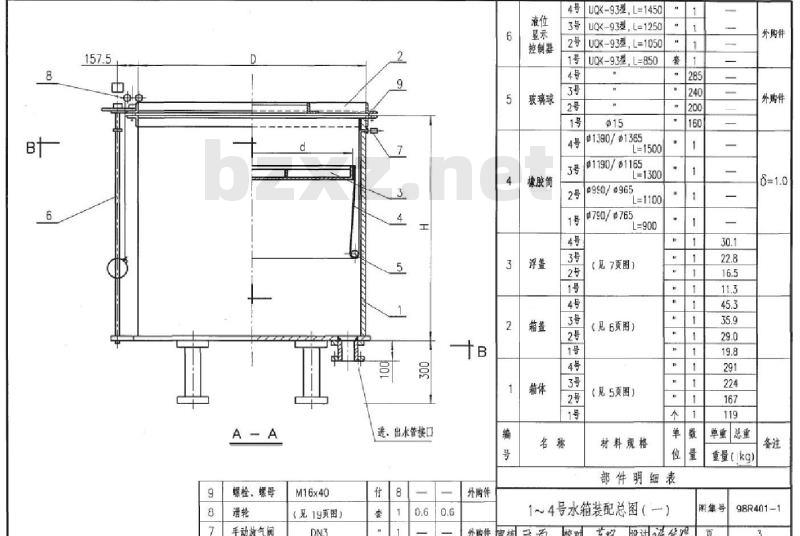

1. 1~4号水箱装配总图（一）
2. 1~4号水箱装配总图（二）

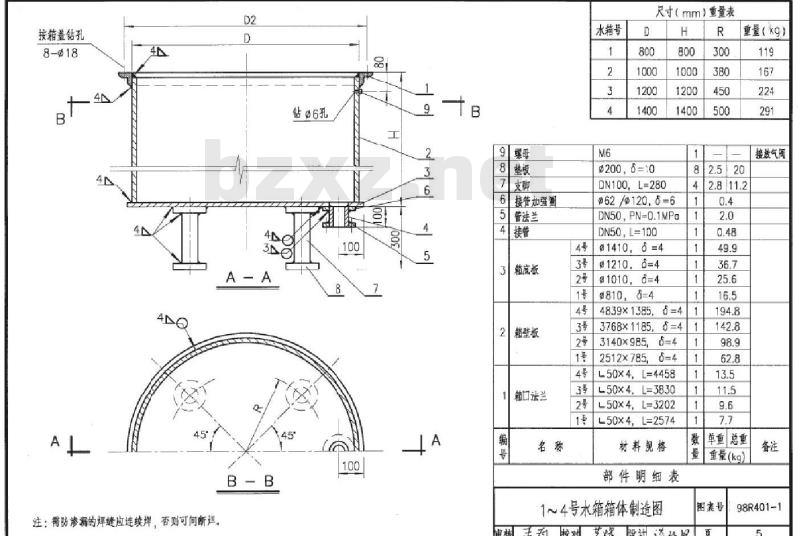

3. 1~4号水箱箱体制作图
4. 1~4号水箱箱盖制作图
5. 1~4号水箱浮盖制作图
6. 5~6号水箱装配总图（一）
7. 5~6号水箱装配总图（二）
8. 5~6号水箱箱体制作图
9. 5~6号水箱箱盖制作图
10. 5~6号水箱浮盖制作图
11. 7~8号水箱装配总图（一）
12. 7~8号水箱装配总图（二）
13. 7~8号水箱箱体制作图
14. 7~8号水箱箱盖制作图
15. 7~8号水箱浮盖制作图
16. 液位显示控制器安装图
17. 滑轮组架制作及安装图

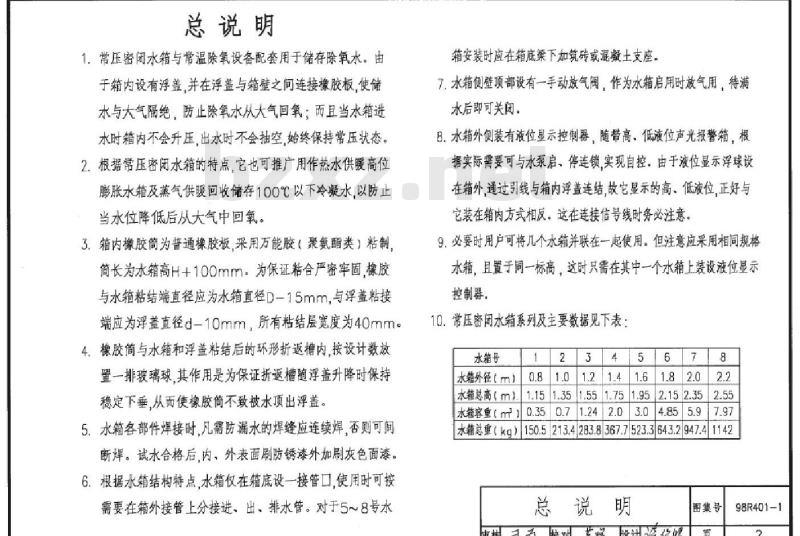

总说明
1. 常压密闭水箱与常温除氧设备配套用于储存除氧水。由于箱内设有浮盖，并在浮盖与箱壁之间连接橡胶板使储水与大气隔绝，防止除氧水从大气回氧；且当水箱进水时，箱内不会升压，出水时不会抽空，始终保持常压状态。
2. 根据常压密闭水箱的特点，它也可推广用作热水供暖高位膨胀水箱及蒸气供暖回收储存100℃以下冷凝水，以防止当水位降低后从大气中回氧。
3. 箱内橡胶筒为普通橡胶板，采用万能胶（聚氨酯类）粘制，长度为水箱高 H+100mm。为保证粘合严密牢固，橡胶与水箱粘结端直径应为水箱直径 D-15mm，与浮盖粘接端应为浮盖直径 d-10mm，所有粘结层宽度为40mm。
4. 橡胶筒与水箱和浮盖粘结后的环形折返槽内，按设计数放置一排玻璃球，其作用是为保证折返槽随浮盖升降时保持稳定下垂，从而使橡胶筒不致被水顶出浮盖。
5. 水箱各部件焊接时，凡需防漏水的焊缝应连续焊，否则可间断焊。试水合格后，内、外表面刷防锈漆外加刷灰色面漆。
6. 根据水箱结构特点，水箱仅在箱底设一接管口，使用时可按需要在箱外接管上分接进、出水管。对于5～8号水箱安装时，应在箱底按需加筑砖或混凝土支座。水箱侧壁顶部设有一手动放气阀，作为水箱启用时放气用，待满水后即可关闭。
7. 水箱外侧装有液位显示控制器，随带高、低液位声光报警箱，根据实际需要可与水泵启、停连锁实现自控。由于液位显示浮球设在箱外，通过引线与箱内浮盖连结，故其显示的高、低液位正好与装在箱内方式相符。在连接信号线时务必注意。
8. 必要时用户可将几个水箱并联在一起使用。但注意应采用相同规格水箱，且置于同一标高，这时只需在其中一个水箱上装设液位显示控制器。

常压密闭水箱系列主要数据表：
水箱号 | 外径(m) | 总高(m) | 容重(m³) | 总重(kg)
1号 | 0.8 | 1.15 | 0.35 | 150.5
2号 | 1.0 | 1.35 | 0.7 | 213.4
3号 | 1.2 | 1.55 | 1.24 | 283.8
4号 | 1.4 | 1.75 | 1.55 | 367.7
5号 | 1.6 | 1.95 | 2.0 | 523.3
6号 | 1.8 | 2.15 | 2.35 | 643.2
7号 | 2.0 | 2.35 | 2.8 | 747.4
8号 | 2.2 | 2.55 | 3.3 | 850.0
